Форсунка піскоструминного апарата для безпильового піскоструминного очищення плоских поверхонь

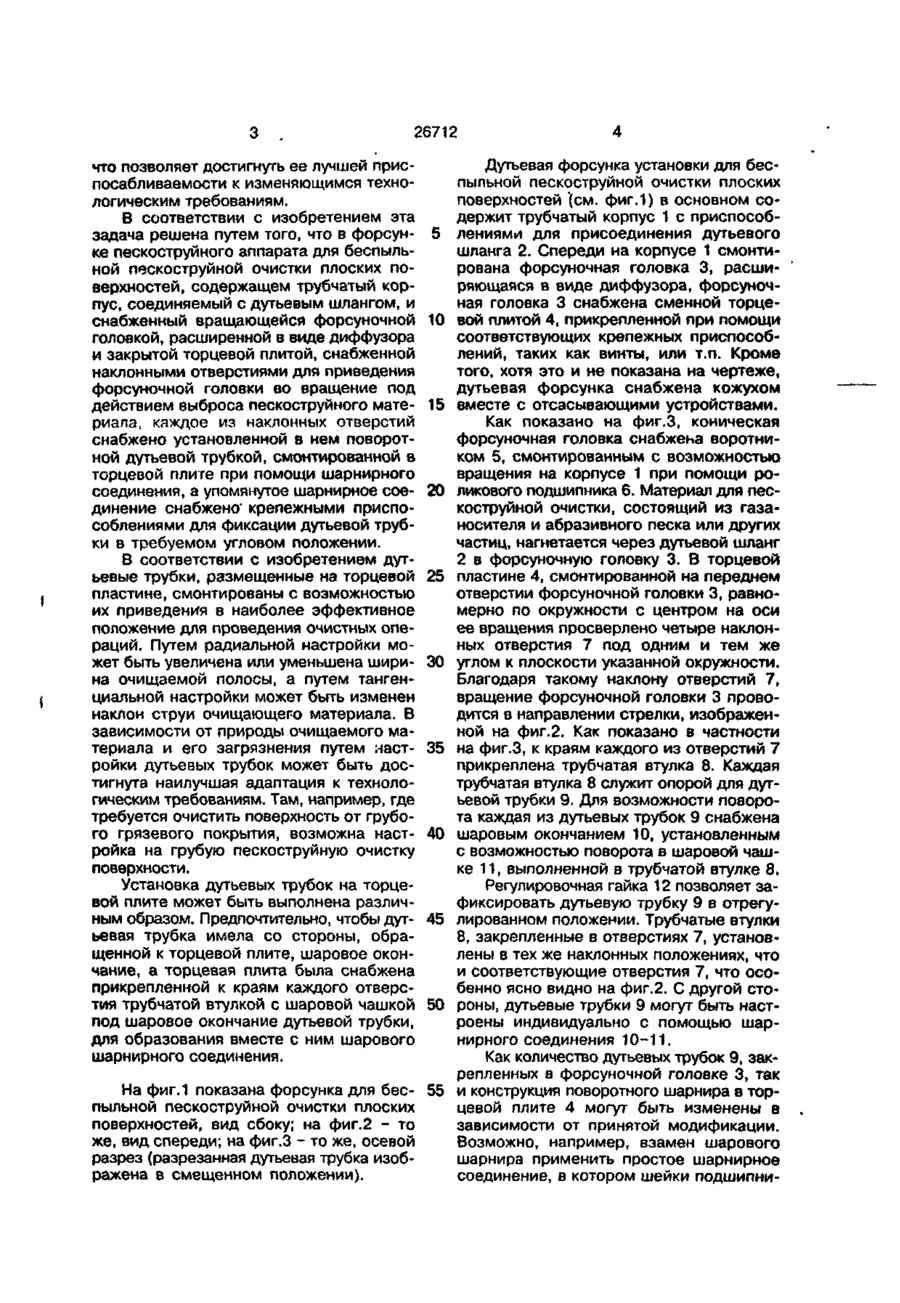

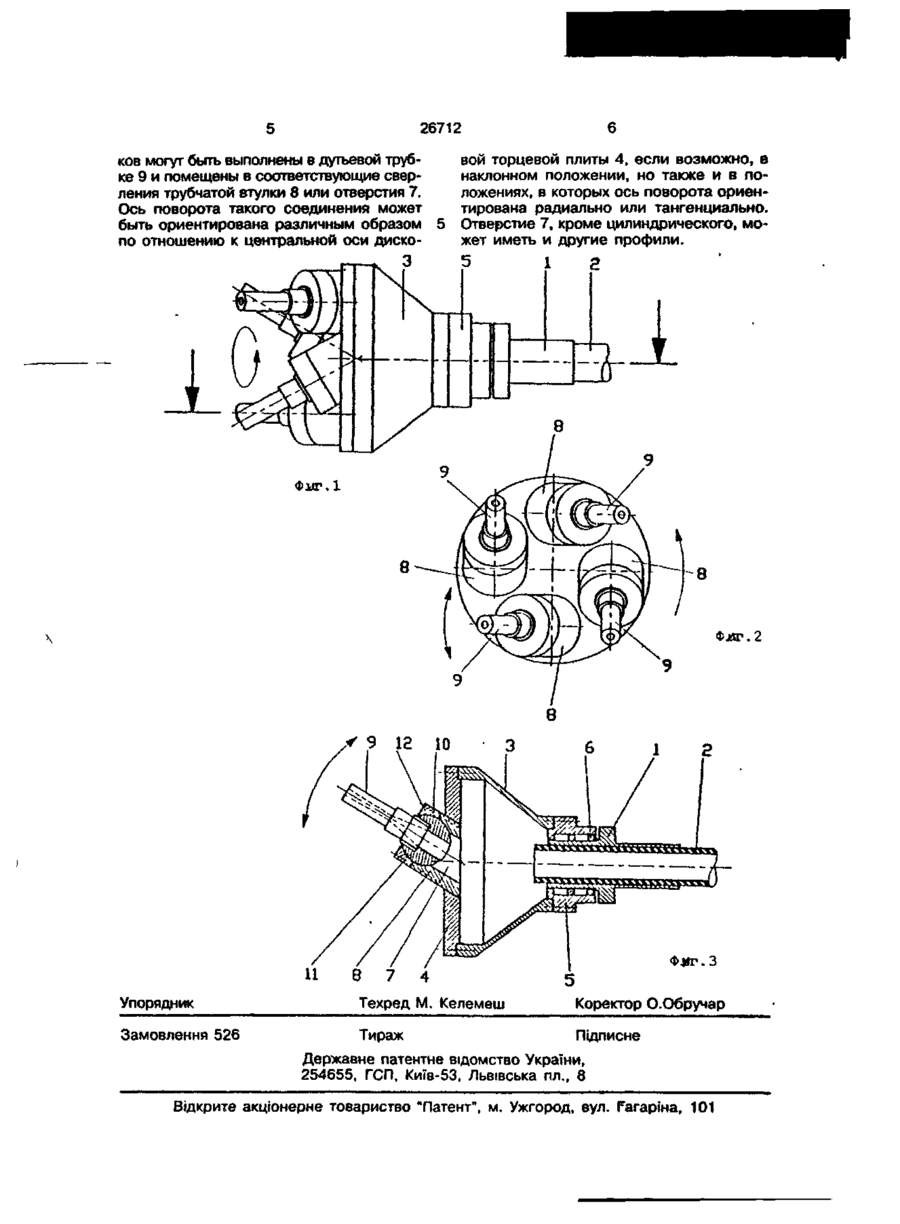

1 Форсунка пескоструйного аппарата для беспыльной пескоструйной очистки плоских поверхностей, содержащая трубчатый корпус для соединения с дутьевым шлангом, снабженный поворотной форсуночной головкой, расширенной в ви де диффузора, и закрытой торцевой плитой, снабженной наклонными отверстиями, для приведения во вращение форсуночной головки под действием выброса пескоструйного материала, о т л и ч а ю щаяся тем, что в каждом из наклонных отверстий установлена поворотная дутьевая трубка, смонтированная в торцевой плите при помощи шарнирного соединения, а упомянутое шарнирное соединение снабжено крепежными приспособлениями для фиксации дутьевой трубки в требуемом угловом положении. 2 Форсунка по п 1, о т л и ч а ю щ а я с я тем, что к краям каждого наклонного отверстия прикреплена трубчатая втулка, образующая шаровую чашку шарового шарнирного соединения (21) 94105880 (22) 08 11.93 (24) 12 11 99 (31) Р 4303188.9 (32) 04 02 93 (33) DE KJ Изобретение относится к форсунке пескоструйного аппарата для беспыльной пескоструйной очистки плоских поверхностей деталей или элементов сооружений или конструкций и может быть использовано в машиностроении, судостроении, строительстве и других областях хозяйственной деятельности Известна форсунка пескоструйного аппарата для беспыльной пескоструйной очистки плоских поверхностей, содержащая трубчатый корпус, соединяемый с дутьевым шлангом, и снабженный вращающейся форсуночной головкой, расширенной в виде диффузора и закрытой торцевой плитой, снабженной наклонными отверстиями для приведения форсуночной головки во вращение под действием выброса пескоструйного материала, что позволяет обойтись без применения дополнительного двигателя Недостатком описанного прототипа является то, что для обеспечения возможности изменения ширины обрабатываемых полос и/или обеспечения высокого качества очистки поверхности требуется наличие находящихся в хранении нескольких торцевых плит различной конфигурации, имеющих соответствующие отверстия Задачей, стоящей перед изобретением, является создание пескоструйной форсунки, обладающей возможностью регулирования ширины обрабатываемой полосы, KJ О 26712 что позволяет достигнуть ее лучшей приспосабливаемое™ к изменяющимся технологическим требованиям. В соответствии с изобретением эта задача решена путем того, что в форсунке пескоструйного аппарата для беспыльной пескоструйной очистки плоских поверхностей, содержащем трубчатый корпус, соединяемый с дутьевым шлангом, и снабженный вращающейся форсуночной головкой, расширенной в виде диффузора и закрытой торцевой плитой, снабженной наклонными отверстиями для приведения форсуночной головки во вращение под действием выброса пескоструйного материала, каждое из наклонных отверстий снабжено установленной в нем поворотной дутьевой трубкой, смонтированной в торцевой плите при помощи шарнирного соединения, а упомянутое шарнирное соединение снабжено* крепежными приспособлениями для фиксации дутьевой трубки в требуемом угловом положении. В соответствии с изобретением дутьевые трубки, размещенные на торцевой пластине, смонтированы с возможностью их приведения в наиболее эффективное положение для проведения очистных операций. Путем радиальной настройки может быть увеличена или уменьшена ширина очищаемой полосы, а путем тангенциальной настройки может быть изменен наклон струи очищающего материала. В зависимости от природы очищаемого материала и его загрязнения путем настройки дутьевых трубок может быть достигнута наилучшая адаптация к технологическим требованиям. Там, например, где требуется очистить поверхность от грубого грязевого покрытия, возможна настройка на грубую пескоструйную очистку поверхности. Установка дутьевых трубок на торцевой плите может быть выполнена различным образом. Предпочтительно, чтобы дутьевая трубка имела со стороны, обращенной к торцевой плите, шаровое окончание, а торцевая плита была снабжена прикрепленной к краям каждого отверстия трубчатой втулкой с шаровой чашкой под шаровое окончание дутьевой трубки, для образования вместе с ним шарового шарнирного соединения. 5 10 15 « Ю 25 30 35 40 Дутьевая форсунка установки для беспыльной пескоструйной очистки плоских поверхностей (см. фиг.1) в основном содержит трубчатый корпус 1 с приспособлениями для присоединения дутьевого шланга 2. Спереди на корпусе 1 смонтирована форсуночная головка 3, расширяющаяся в виде диффузора, форсуночная головка 3 снабжена сменной торцевой плитой 4, прикрепленной при помощи соответствующих крепежных приспособлений, таких как винты, или т.п. Кроме того, хотя это и не показана на чертеже, дутьевая форсунка снабжена кожухом вместе с отсасывающими устройствами. Как показано на фиг.З, коническая форсуночная головка снабжеьа воротником 5, смонтированным с возможностью вращения на корпусе 1 при помощи роликового подшипника 6. Материал для пескоструйной очистки, состоящий из газаносителя и абразивного песка или других частиц, нагнетается через дутьевой шланг 2 в форсуночную головку 3. В торцевой пластине 4, смонтированной на переднем отверстии форсуночной головки 3, равномерно по окружности с центром на оси ее вращения просверлено четыре наклонных отверстия 7 под одним и тем же углом к плоскости указанной окружности. Благодаря такому наклону отверстий 7, вращение форсуночной головки 3 проводится в направлении стрелки, изображенной на фиг.2. Как показано в частности на фиг.З, к краям каждого из отверстий 7 прикреплена трубчатая втулка 8. Каждая трубчатая втулка 8 служит опорой для дутьевой трубки 9. Для возможности поворота каждая из дутьевых трубок 9 снабжена шаровым окончанием 10, установленным с возможностью поворота в шаровой чашке 11, выполненной в трубчатой втулке 8. Регулировочная гайка 12 позволяет зафиксировать дутьевую трубку 9 в отрегу45 лированном положении. Трубчатые втулки 8, закрепленные в отверстиях 7, установлены в тех же наклонных положениях, что и соответствующие отверстия 7, что особенно ясно видно на фиг.2. С другой сто50 роны, дутьевые трубки 9 могут быть настроены индивидуально с помощью шарнирного соединения 10-11. Как количество дутьевых трубок 9, закрепленных в форсуночной головке 3, так На фиг. 1 показана форсунка для бес- 55 и конструкция поворотного шарнира в торпыльной пескоструйной очистки плоских цевой плите 4 могут быть изменены в поверхностей, вид сбоку; на фиг.2 - то зависимости от принятой модификации. же, вид спереди; на фиг.З - то же, осевой Возможно, например, взамен шарового разрез (разрезанная дутьевая трубка изобшарнира применить простое шарнирное ражена в смещенном положении). соединение, в котором шейки подшипни 26712 ков могут быть выполнены в дутьевой трубке 9 и помещены в соответствующие сверления трубчатой втулки 8 или отверстия 7. Ось поворота такого соединения может быть ориентирована различным образом по отношению к центральной оси диско3 U 8 7 вой торцевой плиты 4, если возможно, в наклонном положении, но также и в положениях, в которых ось поворота ориентирована радиально или тангенциально. Отверстие 7, кроме цилиндрического, может иметь и другие профили. 5 1 2 4 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 526 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
