Пристрій відключення напруги виклику в електронній абонентській схемі

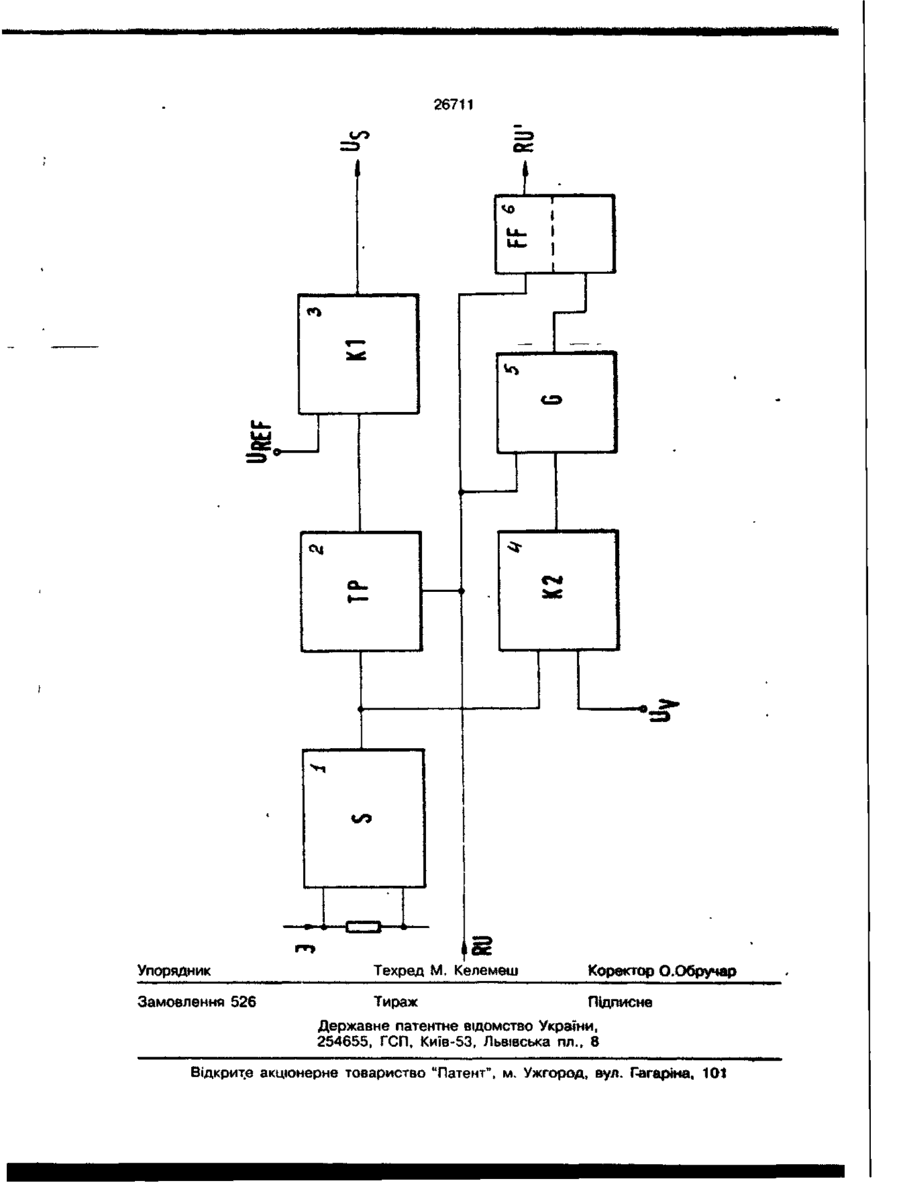

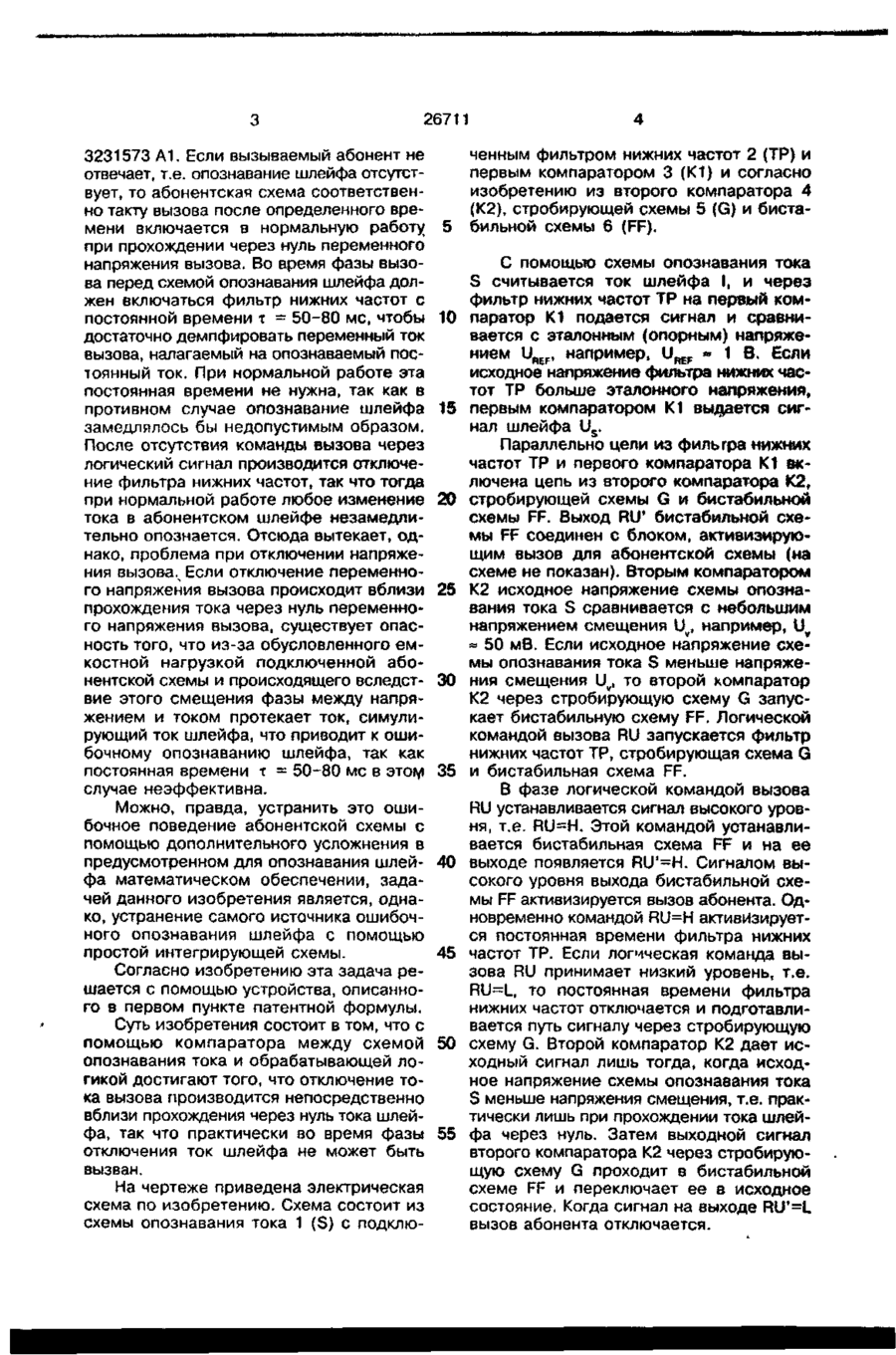

1. Устройство отключения напряжения вызова в электронной абонентской схеме, содержащее схему опознавания тока с подключенным фильтром нижних час тот и первый компаратор для опознавания тока шлейфа и образования сигнала шлейфа, о т л и ч а ю щ е е с я тем, что к цепи из фильтра нижних частот и первого компаратора подключена цепь из второго компаратора, стробирующей схемы и бистабильной схемы, причем фильтр нижних частот, стробирующая схема и бистабильная схема содержат входы логической команды вызова, а выход бистабильнсй схемы является выходом логического сигнала для включения и выключения вызова абонента. 2 Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что во втором компараторе напряжение смещения, отклоняющееся лишь незначительно от нулевого потенциала, служит эталонным напряжением. Изобретение относится к устройству отключения напряжения вызова в электронной абонентской схеме ("абонентском комплекте"), образующей место пересечения между абонентской линией и системой телефонной коммутации. Занятие или освобождение абонентского шлейфа характеризуется замыканием или размыканием цепи тока абонентского шлейфа, в телефонных аппаратах с импульсным набором номера цепь тока при набора периодически прерывается. Эти изменения тока в абонентском шлейфе регистрируются детекторной схемой, процесс называется опознаванием шлейфа На вызываемый телефон поступает переменное напряжение вызова, периодически преры ваемое в определенном ритме. Наличие переменного напряжения вызова на абонентской линии называется фазой вызова. Общеизвестно, что подключение и отключение переменного напряжения вызова проводится вблизи его прохождения через нуль, чтобы по возможности избежать напряжений помех на абонентских линиях и ошибок при опознавании шлейфа и, кроме того, сохранять низкой нагрузку соответствующих элементов схемы путем включения лишь малых токов. Ход процессов включения и отключение специально для процедуры опознавания шлейфа во время фазы вызова уже описан, например, в Заявке ФРГ № С > О 26711 3231573 A1. Если вызываемый абонент не отвечает, т.е. опознавание шлейфа отсутствует, то абонентская схема соответственно такту вызова после определенного времени включается в нормальную работу при прохождении через нуль переменного напряжения вызова. Во время фазы вызова перед схемой опознавания шлейфа должен включаться фильтр нижних частот с постоянной времени х = 50-80 мс, чтобы достаточно демпфировать переменный ток вызова, налагаемый на опознаваемый постоянный ток. При нормальной работе эта постоянная времени не нужна, так как в противном случае опознавание шлейфа замедлялось бы недопустимым образом. После отсутствия команды вызова через логический сигнал производится отключение фильтра нижних частот, так что тогда при нормальной работе любое изменение тока в абонентском шлейфе незамедлительно опознается. Отсюда вытекает, однако, проблема при отключении напряжения вызовач Если отключение переменного напряжения вызова происходит вблизи прохождения тока через нуль переменного напряжения вызова, существует опасность того, что из-за обусловленного емкостной нагрузкой подключенной абонентской схемы и происходящего вследствие этого смещения фазы между напряжением и током протекает ток, симулирующий ток шлейфа, что приводит к ошибочному опознаванию шлейфа, так как постоянная времени т = 50-80 мс в этом случае неэффективна. Можно, правда, устранить это ошибочное поведение абонентской схемы с помощью дополнительного усложнения в предусмотренном для опознавания шлейфа математическом обеспечении, задачей данного изобретения является, однако, устранение самого источника ошибочного опознавания шлейфа с помощью простой интегрирующей схемы. Согласно изобретению эта задача решается с помощью устройства, описанного в первом пункте патентной формулы. Суть изобретения состоит в том, что с помощью компаратора между схемой опознавания тока и обрабатывающей логикой достигают того, что отключение тока вызова производится непосредственно вблизи прохождения через нуль тока шлейфа, так что практически во время фазы отключения ток шлейфа не может быть вызван. На чертеже приведена электрическая схема по изобретению. Схема состоит из схемы опознавания тока 1 (S) с подклю 5 10 15 20 25 30 35 40 45 50 55 4 ченным фильтром нижних частот 2 (ТР) и первым компаратором З (К1) и согласно изобретению из второго компаратора 4 (К2), стробирующей схемы 5 (G) и бистабильной схемы 6 (FF). С помощью схемы опознавания тока S считывается ток шлейфа I, и через фильтр нижних частот ТР на первый компаратор Ю подается сигнал и сравнивается с эталонным (опорным) напряжением UnFF, например, U RF , » 1 В. Если исходное напряжение фильтра нижних частот ТР больше эталонного напряжения, первым компаратором К1 выдается сигнал шлейфа Us. Параллельно цели из фильтра нижних частот ТР и первого компаратора К1 включена цепь из второго компаратора К2, стробирующей схемы G и бистабильной схемы FF. Выход RU' бистабильной схемы FF соединен с блоком, активизирующим вызов для абонентской схемы (на схеме не показан). Вторым компаратором К2 исходное напряжение схемы опознавания тока S сравнивается с небольшим напряжением смещения Uv, например, U » 50 мВ. Если исходное напряжение схемы опознавания тока S меньше напряжения смещения Uv, то второй компаратор К2 через стробирующую схему G запускает бистабильную схему FF. Логической командой вызова RU запускается фильтр нижних частот ТР, стробирующая схема G и бистабильная схема FF. В фазе логической командой вызова RU устанавливается сигнал высокого уровня, т.е. RU=H, Этой командой устанавливается бистабильная схема FF и на ее выходе появляется RU'=H. Сигналом высокого уровня выхода бистабильной схемы FF активизируется вызов абонента. Одновременно командой RU=H активизируется постоянная времени фильтра нижних частот ТР. Если логическая команда вызова RU принимает низкий уровень, т.е. RU=L, то постоянная времени фильтра нижних частот отключается и подготавливается путь сигналу через стробирующую схему G. Второй компаратор К2 дает исходный сигнал лишь тогда, когда исходное напряжение схемы опознавания тока S меньше напряжения смещения, т.е. практически лишь при прохождении тока шлейфа через нуль. Затем выходной сигнал второго компаратора К2 через стробирующую схему G проходит в бистабильной схеме FF и переключает ее в исходное состояние. Когда сигнал на выходе RU'=L вызов абонента отключается. 26711 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 526 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрит.е акціонерне товариство "Патент", м. Ужгород, вул. Г-агаріна, 101 с
