Будівельно-монтажні риштування

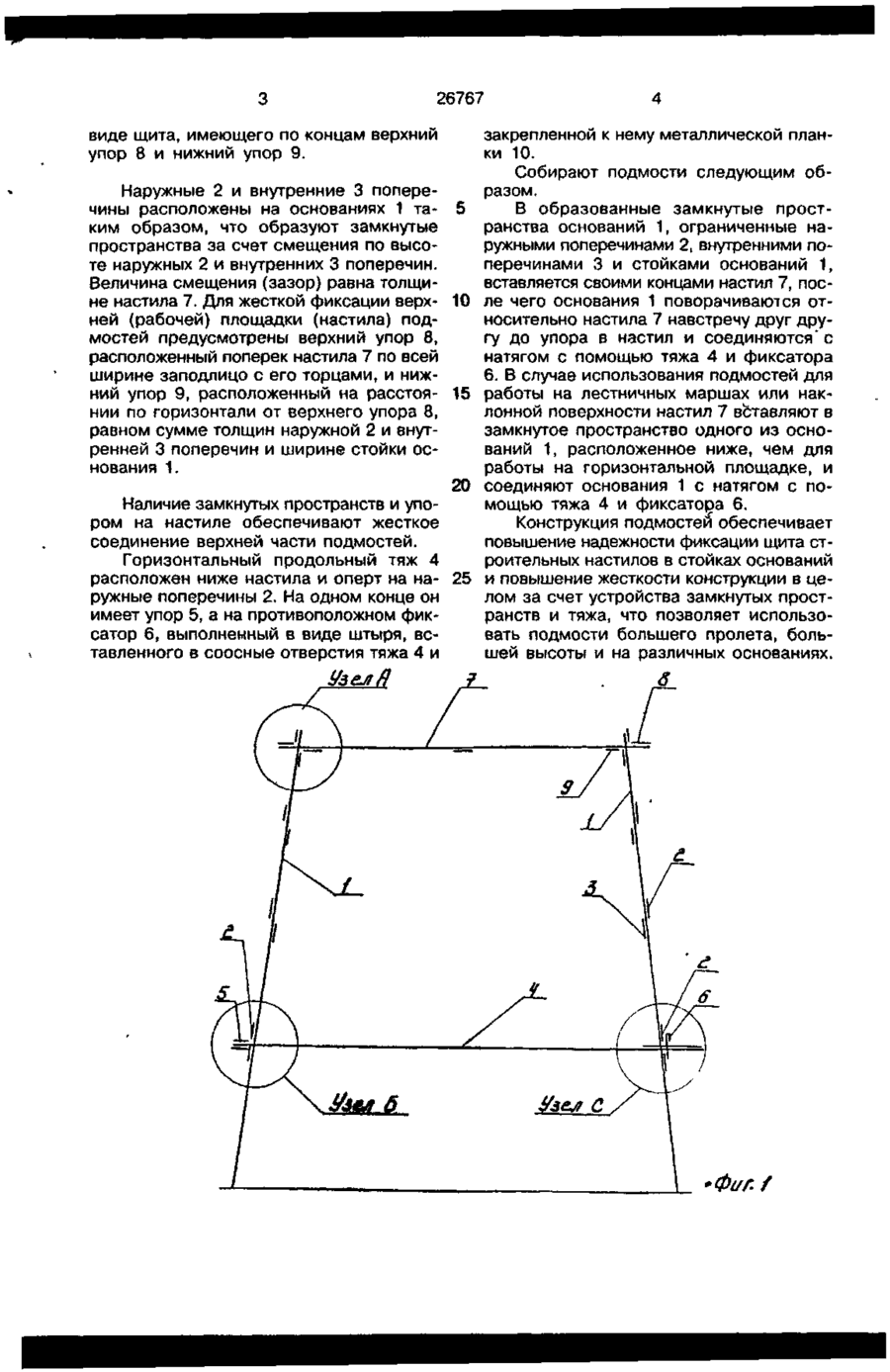

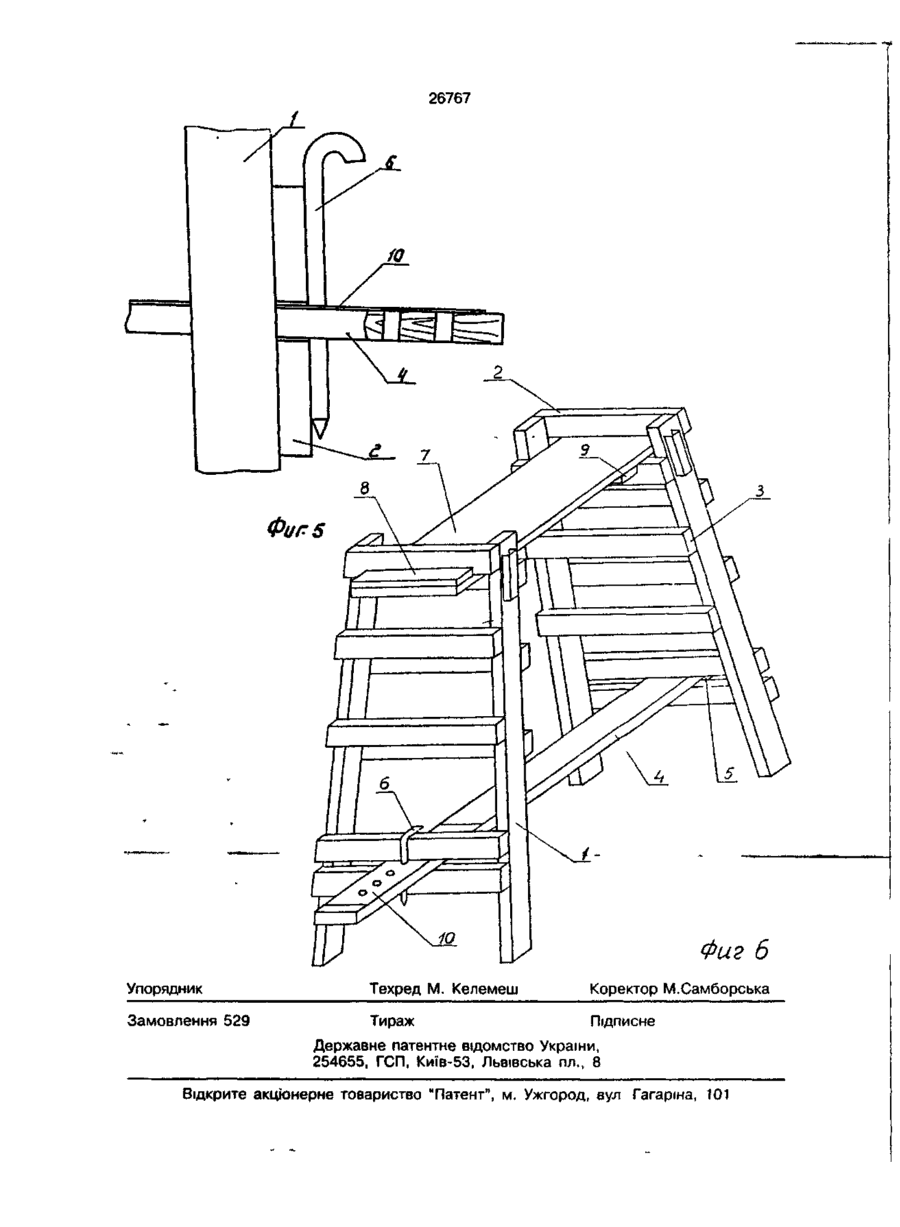

Строительно-монтажные подмости, включающие два основания в виде сужи вающихся вверх лестниц со ступенями, настил, установленный между основаниями, и соединяющий основания тяж, о тл и ч а ю щ и е с я тем, что основания с внутренней стороны снабжены поперечинами, закрепленными на расстоянии от ступеней по длине оснований, равной толщине настила, при этом настил установлен в зазоре между ступенями и поперечинами, а гяж - между поперечинами и выполнен с упором на одном конце и рядом отверстий и фиксатором на другом. Изобретение относится к строительству и может быть использовано при возведении, ремонте и отделочных работах зданий и сооружений различного назначения. Наиболее близкими к изобретению являются строительно-монтажные подмости, включающие два основания в виде суживающихся вверх лестниц, настил, установленный между основаниями, и соединяющие основания тяги [1] и [2]. Недостатком такого решения является невозможность создания в подмостях предварительно напряженного состояния, что снижает эксплуатационную надежность Задачей изобретения является повышение надежности эксплуатации и обеспечение разборности. Это достигается тем, что основания снабжены внутренними поперечинами, закрепленными на расстоянии от ступеней, равном толщине настила, и наружными поперечинами, размещенными в нижней части оснований, причем настил установлен в зазоре между ступенями и внутренними поперечинами, а тяги - между наружными, при этом тяги выполнены с упором на одном конце и с рядом отверстий и фиксатором на другом. На фиг. 1 изображены подмости на горизонтальном основании; на фиг. 2 - то же, на ступенчатом или наклонном основании, на фиг. 3 - узел А фиг. 1; на фиг. 4 - узел Б фиг. 1; на фиг. 5 - узел С фиг. 1; на фиг. 6 - общий вид подмостей. Строительно-монтажные подмости включают два основания 1, выполненные в виде суживающихся к верху лестниц с наружными поперечинами 2 и внутренними поперечинами 3, горизонтальный продольный тяж 4, имеющий на одном конце упор 5, а на противоположном - фиксатор 6, а также настил 7, выполненный в О 26767 виде щита, имеющего по концам верхний упор 8 и нижний упор 9. Наружные 2 и внутренние 3 поперечины расположены на основаниях 1 та- 5 ким образом, что образуют замкнутые пространства за счет смещения по высоте наружных 2 и внутренних 3 поперечин. Величина смещения (зазор) равна толщине настила 7. Для жесткой фиксации верх- 10 ней (рабочей) площадки (настила) подмостей предусмотрены верхний упор 8, расположенный поперек настила 7 по всей ширине заподлицо с его торцами, и нижний упор 9, расположенный на расстоя- 15 нии по горизонтали от верхнего упора 8, равном сумме толщин наружной 2 и внутренней 3 поперечин и ширине стойки основания 1. 20 Наличие замкнутых пространств и упором на настиле обеспечивают жесткое соединение верхней части подмостей. Горизонтальный продольный тяж 4 расположен ниже настила и оперт на на- 25 ружные поперечины 2. На одном конце он имеет упор 5, а на противоположном фиксатор 6, выполненный в виде штыря, вставленного в соосные отверстия тяжа 4 и Узелй закрепленной к нему металлической планки 10. Собирают подмости следующим образом. В образованные замкнутые пространства оснований 1, ограниченные наружными поперечинами 2, внутренними поперечинами 3 и стойками оснований 1, вставляется своими концами настил 7, после чего основания 1 поворачиваются относительно настила 7 навстречу друг другу до упора в настил и соединяются" с натягом с помощью тяжа 4 и фиксатора 6. В случае использования подмостей для работы на лестничных маршах или наклонной поверхности настил 7 вставляют в замкнутое пространство одного из оснований 1, расположенное ниже, чем для работы на горизонтальной площадке, и соединяют основания 1 с натягом с помощью тяжа 4 и фиксатора 6. Конструкция подмостей обеспечивает повышение надежности фиксации щита строительных настилов в стойках оснований и повышение жесткости конструкции в целом за счет устройства замкнутых пространств и тяжа, что позволяет использовать подмости большего пролета, большей высоты и на различных основаниях. 6 Фаг./ L9L9Z Фиг 6 Упорядник Техред М. Келемеш Коректор М.Самборська Замовлення 529 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, аул Гагаріна, 101
