Станція передавальна і/або приймальна, наприклад телевізійна

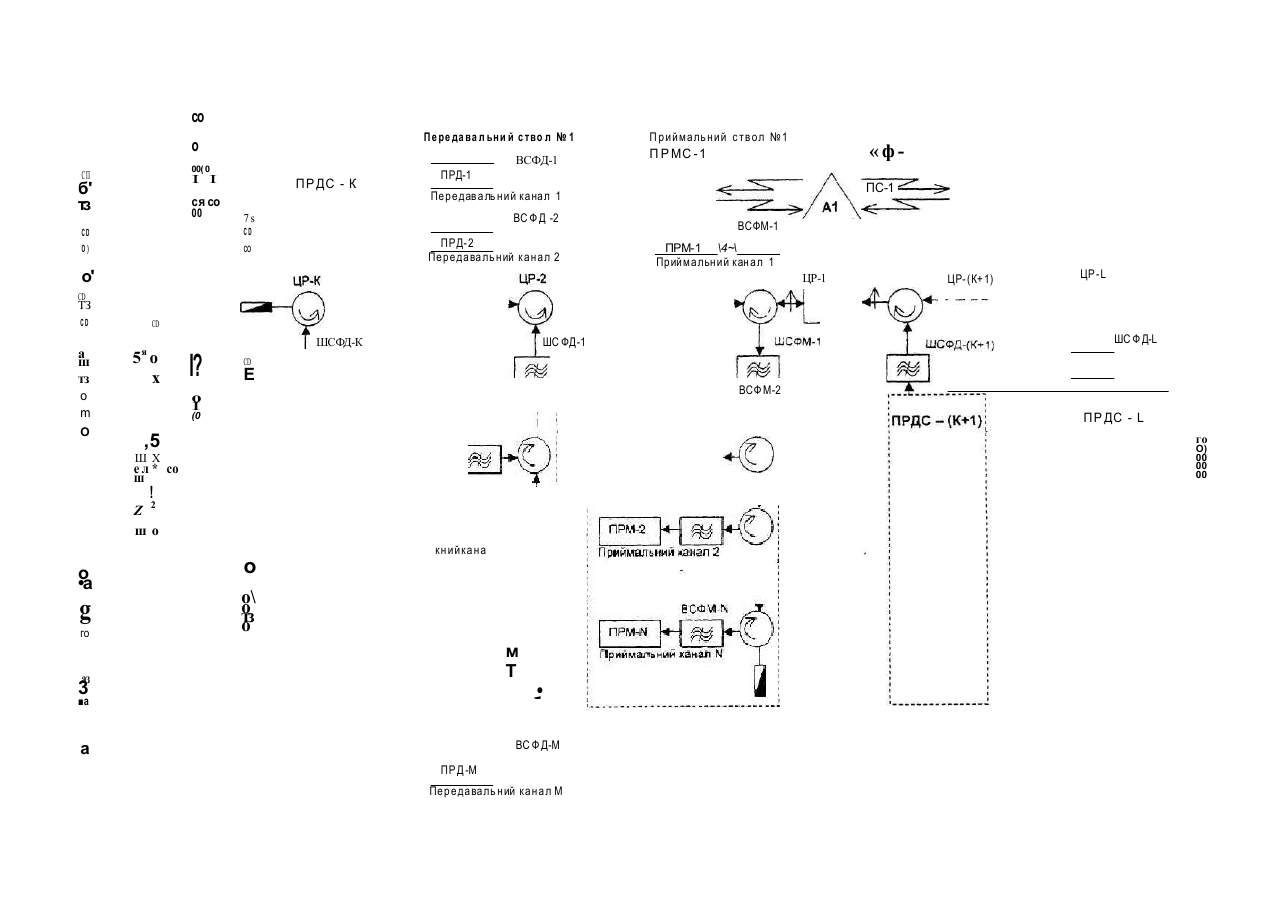

Станція передавальна і/або приймальна, наприклад телевізійна, що містить передавальні і/аб о приймальні канали, вузькосмугові канальні фільтри на виході передавального та вході приймального каналів, широкосмугові фільтри, циркулятори та канал зв'язку, наприклад, антеннофідерний пристрій з поляризаційним селектором на вході, яка в і д р і з н я є т ь с я тим, що передавальні і/або приймальні канали об'єднані в стволи за допомогою вузькосмугових канальних фільтрів і циркуляторів, а стволи приєднані до каналу зв'язку за допомогою широкосмугових фільтрів І циркуляторів. Винахід має відношення до галузі зв'язку, наприклад до багатоканальних станцій мовного телебачення, і дозволяє розширити функціональні можливості станції при одночасному спрощенні її схемної побудови, за рахунок підключення до неї довільної кількості будь-яких передавальних і/ або приймальних каналів. Відома багатоканальна приймальна станція, яка вміщує N послідовно з'єднаних каналів, кожний із яких включає міст, вихідні плечі якого підключені до корисних навантажень через ланки з однаковими імпедансами із послідовно з'єднаних підсилювача і смугового фільтра,при цьому друге вхідне плече моста попереднього каналу з'єднане з першим вихідним плечем моста наступного каналу, перше вихідне плече першого каналу підключено до каналу зв'язку, наприклад до антеннофідерного пристрою, друге вхідне плече моста останнього каналу з'єднано з баластним навантаженням, а підсилювачі в ланках виконані з неузгодженим в робочій смузі частот вихідним імпедансом (Патент Російської Федерації № 2054760, кл. Н 01 Р 1/213, 1992). Недоліком відомої станції є її складна схемна побудова, а також вузькі функціональні можливості, оскільки вона може працювати тільки як приймальна станція, причому з обмеженою кількістю приймальних каналів, тому що підсилювачі ланок повинні бути виконані з коефіцієнтом підсилення, який зростає від першого каналу до останнього. Прототипом є відома чотирьохканальна приймально-передавальна станція, О ОО ОО 00 О 26888 наприклад телевізійна [Європейська заявка № 0445028 А1, кл. Н 01 Р/213, опублік. 1991],що вміщує два передавальні і два приймальні канали, як» виконані з можливістю перетворення відповідно інформаційних сигналів в модульований або маніпульований радіосигнал на центральній несучій надзвичайно високій частоті (НВЧ) каналу і навпаки, з вузькосмуговим канальним НВЧ фільтром на виході передавального та вході приймального каналу, настроєним на центральну несучу НВЧ каналу, і канал зв'язку, який включає антєнно-фідерний пристрій з поляризаційним селектором на вході. При цьому по одному передавальному і одному приймальному каналу об'єднано в стволи таким чином, що НВЧ вихід передавального і НВЧ вхід приймального каналів підключений до спільного НВЧ виходу/входу ствола через відповідні фямі плечі циркулятора, а спільний вихід/вхід кожного ствола підключено до відповідного входу поляризаційного селектора. Незважаючи на простоту схемноГ побудови станції (кожен із циркуляторів використаний по своєму прямому призначенню), вона має вузькі функціональні можливості, тому що може працювати тільки з обмеженою кількістю передавальних (не більше двох) і приймальних (не більше двох) каналів. В основу даного винаходу поставлено завдання мінімізації втрат вихідної потужності канальних передавачів або чутливості канальних приймачів для розширення функціональних можливостей станції можливістю підключення до неї великої кількості будь-яких передавальних і/або приймальних каналів. Заявлена станція вміщує, як і станціяпрототип, передавальні і/або приймальні канали, виконані з можливістю перетворення ВІДПОВІДН О інформаційних сигналів, наприклад повного телевізійного сигналу і сигналів звукового супроводу, в модульований або маніпульований радіосигнал, на центральній несучій НВЧ каналу і навпаки, з вузькосмуговим канальним НВЧ фільтром на виході передавального та вході приймального каналу, настроєним на центральну несучу НВЧ канапу, і канал зв'язку, наприклад, антенно-фідерний пристрій з поляризаційним селектором на вході. При цьому канали об'єднано в стволи, спільний НВЧ вихід/вхід кожного із яких підключено до входу каналу зв'язку, наприклад до відповідного входу поляризаційного селектора антенно-фідерного пристрою. 4 Поставлене завдання мінімізації втрат вихідної потужності канальних передавачів або чутливості канальних приймачів вирішено тим, що в заявленому винаході переда5 вальні і/або приймальні канали об'єднано в стволи, а стволи підключено до входу каналу зв'язку, наприклад до відповідного входу поляризаційного селектору (ПО1) послідовно через вузькосмугові фільтри 10 передавальні або приймальні (ВСФД, ВСФМ), циркулятори (ЦР) та широкосмугові фільтри передавальних стволів або приймальних стволів (ШСФД, ШСФМ) таким чином, що кількість пліч циркуляторів 15 від останнього передавача або приймача в будь-якому стволі до входу каналу зв'язку, мінімальна. Порівняно із станцією-прототипом заявлена станція здатна об'єднувати на20 багато більше передавальних і/або приймальних каналів із збереженням вихідної потужності передавальних та чутливості приймальних каналів у заданих межах. 25 На кресленні представлено електричну структурну схему станції, яка містить N приймальних каналів, кожний з яких складається з приймача (ПРМ) та вузькосмугового фільтра приймального каналу ЗО (ВСФМ), об'єднаних, наприклад, в один приймальний ствол (ПРМС-1), який підк-' лючається до входу каналу зв'язку, зокрема - одного з входів поляризаційного селектора (ПС-1) через широкосмуго35 вий фільтр приймального ствола (ШСФМ1) і циркулятор (ЦР-1), та багато передавальних каналів, кожний з яких складається з передавача (ПРД) і вузькосмугового фільтру передавального каналу (ВСФД), 40 об'єднаних, наприклад, в L стволів (ПРДС1, ... ПРДС-L), кожен з яких підключається до входу каналу зв'язку, зокрема, одного з входів поляризаційного селектора (ПС1) через відповідні широкосмугові фільтри 45 (ШСФД або ШСФМ) та циркулятори (ЦР2, ... ЦР-L). При цьому вузькосмугові фільтри настроєні на центральні частоти каналів передачі або прийому і мають вузь ку смугу пропускання, відповідну до ширини 50 спектру сигналів, які передаються або приймаються каналом. Широкосмугові фільтри настроєні на центральні частоти стволів, як канальних груп, і мають широку смугу пропускання, яка відповідає ширині 55 групового спектру сигналів ствола. Кількість каналів у передавальному і приймальному стволах може бути довільною (і більше чотирьох), що забезпечується відповідною кількістю послідовно включених циркуляторів. Обмеженням може слу 26888 жити тільки сумарне затухання послідовно включених прямих плечей циркуляторів. Схемна побудова передавальних і приймальних каналів може бути довільною в залежності від типу і кількості інформаційних сигналів (телевізійний, телефонний сигнал та інші) 1 його виду (аналоговий, цифровий), вона є відомою і не служить предметом даного винаходу. Обов'язковою вимогою до цих каналів-є те, щоб передавальний канал забезпечував можливість перетворення інформаційних сигналів у модульований (для аналогових сигналів) або маніпульований (для цифрових сигналів) радіос игнал н а центральній несучій НВЧ каналу, а приймальний канал - навпаки, при цьому на виході передавального і вході приймального канапу повинно бути підключено вузькосмуговий канальний НВЧ фільтр, настроєний на центральну несучу НВЧ каналу. Таким чином, заявлена станція має широкі функціональні можливості, оскільки забезпечує паралельне об'єднання в стволи великої кількості довільних передавальних і/або приймальних каналів. При дуже великій кількості передавальних і/або приймальних каналів, коли їх об'єд нання в один або два стволи обмежено сумарним прямим перехідним затуханням плечей послідовно включених циркуляторів ствола, вони можуть бути об'єднані, відпо5 відно до винаходу, в декілька стволів, спільні НВЧ виходи (входи) передавальних (приймальних) каналів яких підключено до входу каналу зв'язку через відповідні послідовно включені плечі послідовно вклю10 чених циркуляторів та фільтрів. Оптимальним вибором кількості стволів та каналів в стволах досягається у порівнянні з аналогами майже двократне зменшення втрат основних параметрів 15 станції - вихідної потужності і чутливості. На основі даного винаходу в інституті електроніки та зв'язку Української академії наук національного прогресу розроблено багатоканальну центральну телеві20 зійну приймально-передавальну станцію МІТРІС, на основі якої виготовлено і введено в експлуатацію мікрохвильові телерадіоінформаційні системи МГТРІС, що включають, окрім центральної станції, інди25 відуальні приймальні станції, малі і великі (кабельні) колективні приймальні станції і приймально-передавальні абонентські станції. со Пе ре да ва л ьни й с тво л № 1 о ВСФД-1 00( 0 СП I I б' т з ПР ДС - К ся со 00 О) со ПС-1 Передав аль ний канал 1 ВС Ф Д -2 CD «ф П Р МС - 1 ПРД-1 7s CD П риймаль ний с тв ол №1 ПРД-2 Передаваль ний канал 2 о' ВСФМ-1 ПРМ-1 \4~\ Приймальний канал 1 ЦР-1 ЦР- (К+1) ЦР-L CD ТЗ CD а ш тз CD я 5 о х о m О I? CD Е ВСФ М-2 о I (0 ПР ДС - L ,5 го О) 00 00 00 ШX е л * со ш ! Z 2 шо о •а g го ШС Ф Д-L ШС ФД-1 ШСФД-К о книйкана л 2 А о\ о тз о м Т аз 3 а і а ВС Ф Д-М ПР Д-М Передаваль ний канал М
