Зірочка тягового ланцюга

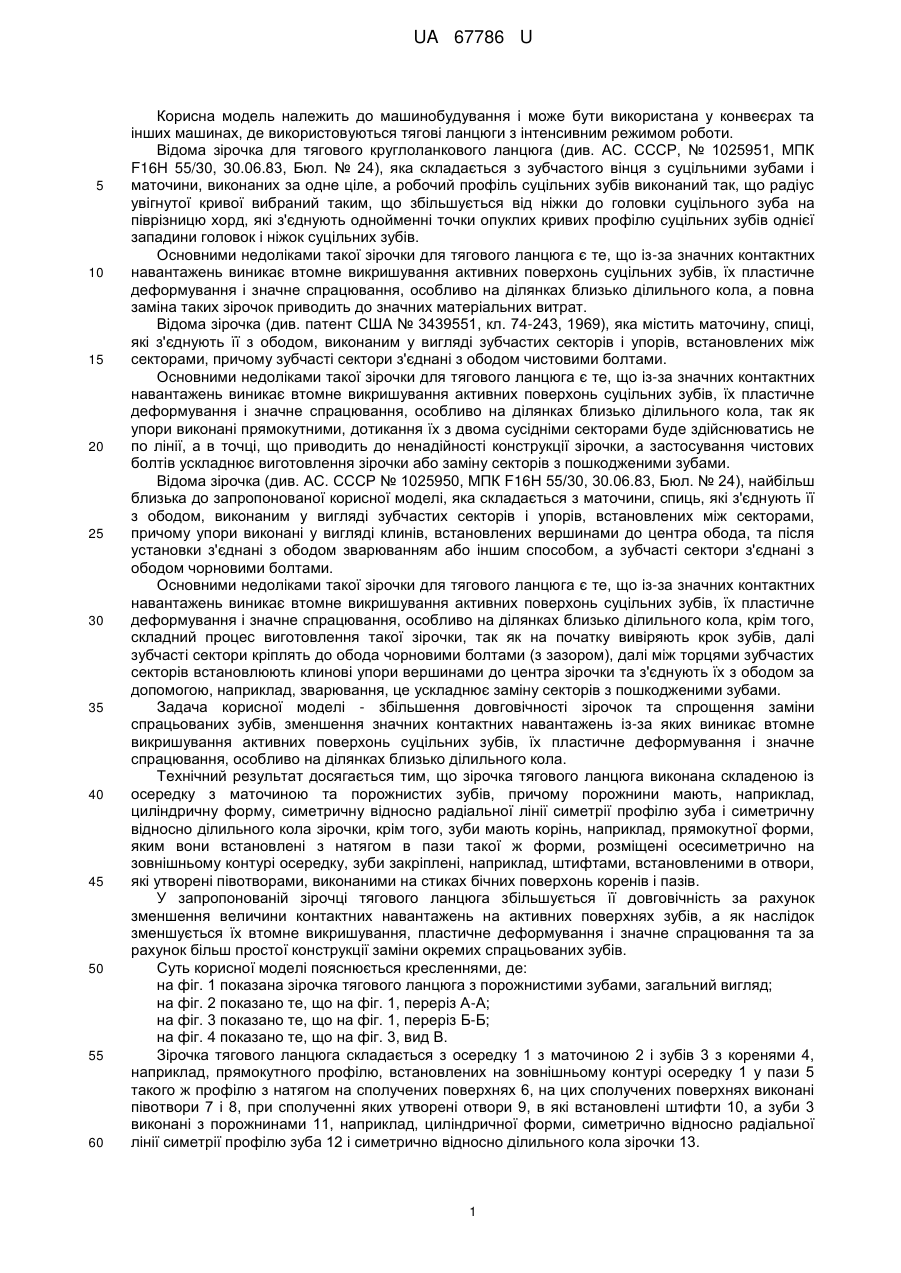

Реферат: UA 67786 U UA 67786 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана у конвеєрах та інших машинах, де використовуються тягові ланцюги з інтенсивним режимом роботи. Відома зірочка для тягового круглоланкового ланцюга (див. АС. СССР, № 1025951, МПК F16Η 55/30, 30.06.83, Бюл. № 24), яка складається з зубчастого вінця з суцільними зубами і маточини, виконаних за одне ціле, а робочий профіль суцільних зубів виконаний так, що радіус увігнутої кривої вибраний таким, що збільшується від ніжки до головки суцільного зуба на піврізницю хорд, які з'єднують однойменні точки опуклих кривих профілю суцільних зубів однієї западини головок і ніжок суцільних зубів. Основними недоліками такої зірочки для тягового ланцюга є те, що із-за значних контактних навантажень виникає втомне викришування активних поверхонь суцільних зубів, їх пластичне деформування і значне спрацювання, особливо на ділянках близько ділильного кола, а повна заміна таких зірочок приводить до значних матеріальних витрат. Відома зірочка (див. патент США № 3439551, кл. 74-243, 1969), яка містить маточину, спиці, які з'єднують її з ободом, виконаним у вигляді зубчастих секторів і упорів, встановлених між секторами, причому зубчасті сектори з'єднані з ободом чистовими болтами. Основними недоліками такої зірочки для тягового ланцюга є те, що із-за значних контактних навантажень виникає втомне викришування активних поверхонь суцільних зубів, їх пластичне деформування і значне спрацювання, особливо на ділянках близько ділильного кола, так як упори виконані прямокутними, дотикання їх з двома сусідніми секторами буде здійснюватись не по лінії, а в точці, що приводить до ненадійності конструкції зірочки, а застосування чистових болтів ускладнює виготовлення зірочки або заміну секторів з пошкодженими зубами. Відома зірочка (див. АС. СССР № 1025950, МПК F16Η 55/30, 30.06.83, Бюл. № 24), найбільш близька до запропонованої корисної моделі, яка складається з маточини, спиць, які з'єднують її з ободом, виконаним у вигляді зубчастих секторів і упорів, встановлених між секторами, причому упори виконані у вигляді клинів, встановлених вершинами до центра обода, та після установки з'єднані з ободом зварюванням або іншим способом, а зубчасті сектори з'єднані з ободом чорновими болтами. Основними недоліками такої зірочки для тягового ланцюга є те, що із-за значних контактних навантажень виникає втомне викришування активних поверхонь суцільних зубів, їх пластичне деформування і значне спрацювання, особливо на ділянках близько ділильного кола, крім того, складний процес виготовлення такої зірочки, так як на початку вивіряють крок зубів, далі зубчасті сектори кріплять до обода чорновими болтами (з зазором), далі між торцями зубчастих секторів встановлюють клинові упори вершинами до центра зірочки та з'єднують їх з ободом за допомогою, наприклад, зварювання, це ускладнює заміну секторів з пошкодженими зубами. Задача корисної моделі - збільшення довговічності зірочок та спрощення заміни спрацьованих зубів, зменшення значних контактних навантажень із-за яких виникає втомне викришування активних поверхонь суцільних зубів, їх пластичне деформування і значне спрацювання, особливо на ділянках близько ділильного кола. Технічний результат досягається тим, що зірочка тягового ланцюга виконана складеною із осередку з маточиною та порожнистих зубів, причому порожнини мають, наприклад, циліндричну форму, симетричну відносно радіальної лінії симетрії профілю зуба і симетричну відносно ділильного кола зірочки, крім того, зуби мають корінь, наприклад, прямокутної форми, яким вони встановлені з натягом в пази такої ж форми, розміщені осесиметрично на зовнішньому контурі осередку, зуби закріплені, наприклад, штифтами, встановленими в отвори, які утворені півотворами, виконаними на стиках бічних поверхонь коренів і пазів. У запропонованій зірочці тягового ланцюга збільшується її довговічність за рахунок зменшення величини контактних навантажень на активних поверхнях зубів, а як наслідок зменшується їх втомне викришування, пластичне деформування і значне спрацювання та за рахунок більш простої конструкції заміни окремих спрацьованих зубів. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана зірочка тягового ланцюга з порожнистими зубами, загальний вигляд; на фіг. 2 показано те, що на фіг. 1, переріз А-А; на фіг. 3 показано те, що на фіг. 1, переріз Б-Б; на фіг. 4 показано те, що на фіг. 3, вид В. Зірочка тягового ланцюга складається з осередку 1 з маточиною 2 і зубів 3 з коренями 4, наприклад, прямокутного профілю, встановлених на зовнішньому контурі осередку 1 у пази 5 такого ж профілю з натягом на сполучених поверхнях 6, на цих сполучених поверхнях виконані півотвори 7 і 8, при сполученні яких утворені отвори 9, в які встановлені штифти 10, а зуби 3 виконані з порожнинами 11, наприклад, циліндричної форми, симетрично відносно радіальної лінії симетрії профілю зуба 12 і симетрично відносно ділильного кола зірочки 13. 1 UA 67786 U 5 10 15 Для складання зірочки тягового ланцюга беруть осередок 1 з маточиною 2 з пазами 5, наприклад, прямокутного профілю, виконаними осесиметрично на його зовнішньому контурі та зуби 3, з коренями 4 такого ж прямокутного профілю, як пази 5, причому на бічних поверхнях 6 пазів 5 і коренів 4 виконані відповідно півотвори 7 і 8. Далі у паза 5 встановлюють зуби 3 коренями 4 з натягом на бічних поверхнях 6 так, що півотвори 7 і 8 утворюють отвори 9 у які з натягом встановлюють штифти 10. Зірочка тягового ланцюга готова до роботи. Зірочка тягового ланцюга працює так. При передачі крутного моменту активні поверхні зубів 3, що контактують з ланцюгом деформуються, вони більш податливі за рахунок порожнини 11, а із-за цього на деформацію затрачається частина енергії і тому зменшуються контактні навантаження. Якщо поверхня зуба 3 зірочки тягового ланцюга руйнується, тоді його демонтують, а на це місце встановлюють новий. У запропонованій зірочці тягового ланцюга збільшується її довговічність за рахунок зменшення величини контактних навантажень на активних поверхнях зубів, а як наслідок зменшується їх втомне викришування, пластичне деформування і значне спрацювання та за рахунок більш простої конструкції заміни окремих спрацьованих зубів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Зірочка тягового ланцюга, яка складається з маточини, спиць, які з'єднують її з ободом, виконаним у вигляді зубчастих секторів, приєднаних до нього чорновими болтами і упорів, встановлених між секторами, яка відрізняється тим, що вона виконана складеною із осередку з маточиною та порожнистих зубів, причому порожнини мають, наприклад, циліндричну форму, симетричну відносно радіальної лінії симетрії профілю зуба і симетричну відносно ділильного кола зірочки, крім того, зуби мають корінь, наприклад, прямокутної форми, яким вони встановлені з натягом у пази такої ж форми, розміщені осесиметрично на зовнішньому контурі осередку, зуби додатково закріплені, наприклад, штифтами, встановленими в отвори, які утворені півотворами, виконаними на стиках бічних поверхонь коренів і пазів. 2 UA 67786 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
