Пристрій для розпилювання порошкоподібних речовин, наприклад рентгеноконтрастних, при бронхоскопії

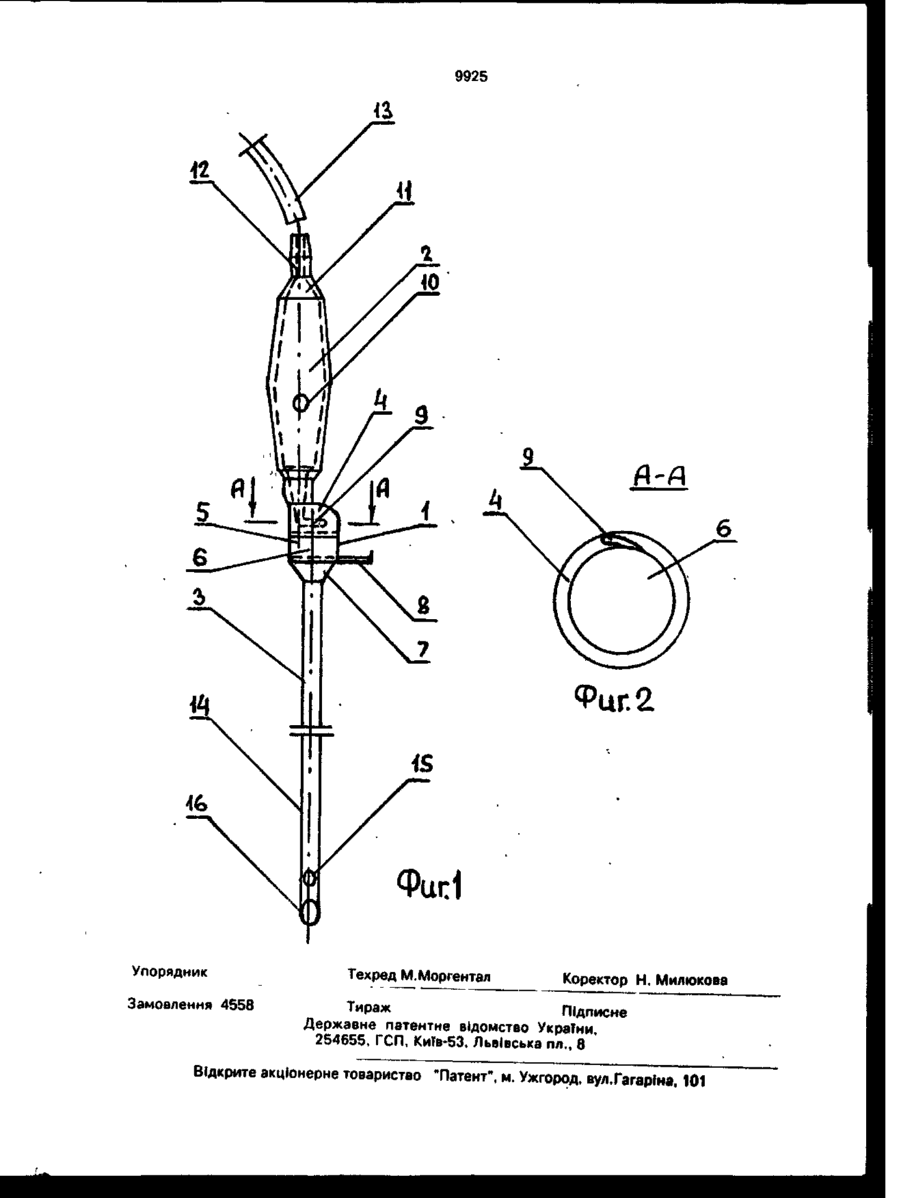

Устройство для распыления порошкообразных веществ, например, рентгеноконтрастных при бронхоскопии, содержащее блок для нагнетания воздуха, корпус с цилиндрической камерой для порошкообразного вещества с входным и выходным отверстиями и трубку для подвода порошкообразного вещества в зону напыления, о т л и ч а ю щ е е с я тем, что на корпусе эксцентрично установлена полая ручка с отверстием в боковой стенке для регулирования и патрубком для подсоединения блока нагнетания воздуха, камера выполнена разъемной, соединена с полостью ручки Lобразным спиральным каналом и отделена задвижкой от конического переходника, соединенного с трубкой для подвода порошкообразного вещества, дистальный конец которой выполнен с двумя противоположно расположенными отверстиями в боковой стенке и наконечником из рентгеноконтрастного материала. С > ю о ел Изобретение относится к медицинской технике и может найти применение для напыления лекарственных и рентгеноконтрастних порошкообразных веществ на внутренние стенки полых органов, в частности бронхиального дерева в пульмонологии. Известно устройство для введения лекарственных порошкообразных веществ, содержащее блок нагнетания воздуха, корпусе цилиндрической камерой для порошкообразного вещества с входным и выходным отверстиями и трубку для подвода порошкообразного вещества в зону напыления [1]. Однако это устройство не обеспечивает точного подведения и равномерного распределения порошкообразного вещества на внутренних стенках полого орана, особенно рентгеноконтрастних при контурной бронхографии. Задача решаемая изобретением - повышение точности подведения и равномерности распределения порошкообразного вещества на внутренних стенках полого органа. Решение этой задачи обеспечивается устройством для распыления порошкообрзаных веществ, например, рентгеноконтрастних при бронхографии или бронхоскопии, содержащем блок для нагнетания воздуха, корпус с цилиндрической камерой для порошкообразного вещества с входным и выходным отверстиями и трубку для подвода порошка в зону напыления, в котором на корпусе эксцентрично установлена полая ручка с отверстием в боковой стенке для регулирования и патрубком для подсоединения блока нагнетания воздуха, камера вчполнена разъемной, соединена с полостью ручки L-образным спиральным каналом и от О 9925 горизонтальное положение с размещением делена задвижкой от конического переходрегулировочного отверстия 10 в верхней поника, соединенного с трубкой для подвода зиции и встряхивают порошок, который разпорошкообразного вещества, дистальний мещался позиционно в нижней части 5 конец которой выполнен с двумя противоположно расположенными отверстиями в бо- 5 камеры 6, и который перемещается к боковой стенке камеры напротив входного в каковой стенке и наконечником из меру отверстия L-образного канала 9. рентгеноконтрастного материала. Включают подачу воздуха (до 98 МПа), котоНа фиг.1 показан общий вид устройства; рый поступает в полость ручки 2 и через на фиг.2 - разрез по А-А на фиг.1, показан L-образный канал в верхней части камеры. 10 отверстие 10 в ее боковой стенке сбрасывается в атмосферу. Открывают задвижку 3 и Устройство содержит корпус 1, полую пальцем перекрывают на 2-3 сек отверстие ручку 2 и гибкую трубку 3 для подвода по10 (выполняет роль клапана), одновременно рошкообразного, например, рентгеноконтповорачивая устройство вокруг оси. При растного вещества в зону напыления. Корпус 1 выполнен в виде разъемной на 15 этом воздух из полости ручки 2 направляется в полость камеры 6 через L-образный верхнюю 4 и нижнюю 5 части цилиндричеспиральный канал 9 и выходя сформировавской камеры 6 и конического переходника 7, шейся струей через его зллипсное отверстие отделенного от камеры 6 задвижкой 8. В перемещается вдоль внутренней образуюверхней части 4 корпуса 1 камера 6 соединена с полостью эксцентрично установленной 20 щей камеры, создавая вихревой поток воздуха. Вследствие завихрения потока на нем ручки 21_-образным спиральным кавоздуха, происходит поверхностный поналом 9, открывающимся на внутренней обслойный отбор порошка без остатка, которазующей камеры отверстием в форме рый через конический переходник 7, трубку эллипса. В боковой стенке полой ручки 2 выпол- 25 3 и отверстия 15 ее дистального конца 14 поступает в зону напыления. Избыток воздунено регулировочное отверстие 10, а ее своха из полости органа сбрасывается в атмосбодный конец 11 оборудован патрубком 12 феру через естественный просвет органа для соединения воздуховодом 13 с блоком или сформированный канал. нагнетания воздуха (на чертеже не показан). Конический переходник 7 соединен с 30 Дозированное напыление порошкообгибкой трубкой 3, дистальный конец 14 которазного вещества на внутренние стенки порой выполнен по крайней мере с двумя, пролого органа в заданной зоне на протяжении тивоположно расположенными производят путем многократного перекрытия отверстия 10 в боковой стенке полой отверстиями 15 в боковой стенке для выхода порошкообразного вещества в зону напыле- 35 ручки 2 и перемещения дистального конца 14 трубки 3 по просвету органа в заданном ния и наконечником 16 из рентгеноконтранаправлении, с поворотом устройства вокстного материала. руг оси, а также при повторной зарядке каУстройство используют следующим обмеры 6 очередной порцией порошка и разом. Камеру 6 вскрывают рассоединением 40 установкой дистального конца 14 трубки 3 в заданном месте. частей 4 и 5 корпуса 1. Верхнюю часть 4 корпуса выставляют в соединении, если оно Устройство отключают от воздуховода разъемное, с ручкой 2 таким образом, чтобы 13 и удаляют из просвета полого органа. отверстие 10 в ее боковой стенке находиПосле напыления рентгеноконтрастнолось в одной плоскости с выходным отвер- 45 го вещества с диагностической целью произстием L-образного спирального канала 9 водят полипозиционную рентгенографию. в камеру 6. В нижнюю часть 5 камеры Є при Осевшее на внутренних стенках полого закрытой задвижке 8 засыпают диагнооргана лекарственное порошкообразное вестическое или лекарственное порошкообщество оказывает в первую очередь местное разное вещество, например, 50 лечебное действие, а диагностическое вещерентгеноконтрастное, и камеру 6 собирают. ство легко удаляется естественным путем из Устройство подсоединяют через воздуховод бронхиального дерева откашливанием. 13 к блоку нагнетания воздуха, проводят Такая конструкция устройства для раструбку 3 в полость исследуемого органа, пыления порошкообразных веществ позвонапример бронха, и под контролем бронхо- 55 ляет точно и равномерно распылять их на скопии или рентгеноскопии точно устанавстенках полых органов и получать данные о ливают отверстия 15 ее дистального конца ранних рельефных и топографоанатомиче14 в зоне напыления вещества на внутренских изменениях, например, стенки бронха, нюю стенку полого органа. Корпус 1 и соедикак его внутренней поверхности, так и опосненную с ним полую ручку 2 переводят в редованно всей стенки. 9925 я-а Фцг.2 Фипі Упорядник Замовлення 4558 Техред М.Моргентал Коректор Н. Милюкова Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
