Пристрій для провітрювання свердловини великого перерізу

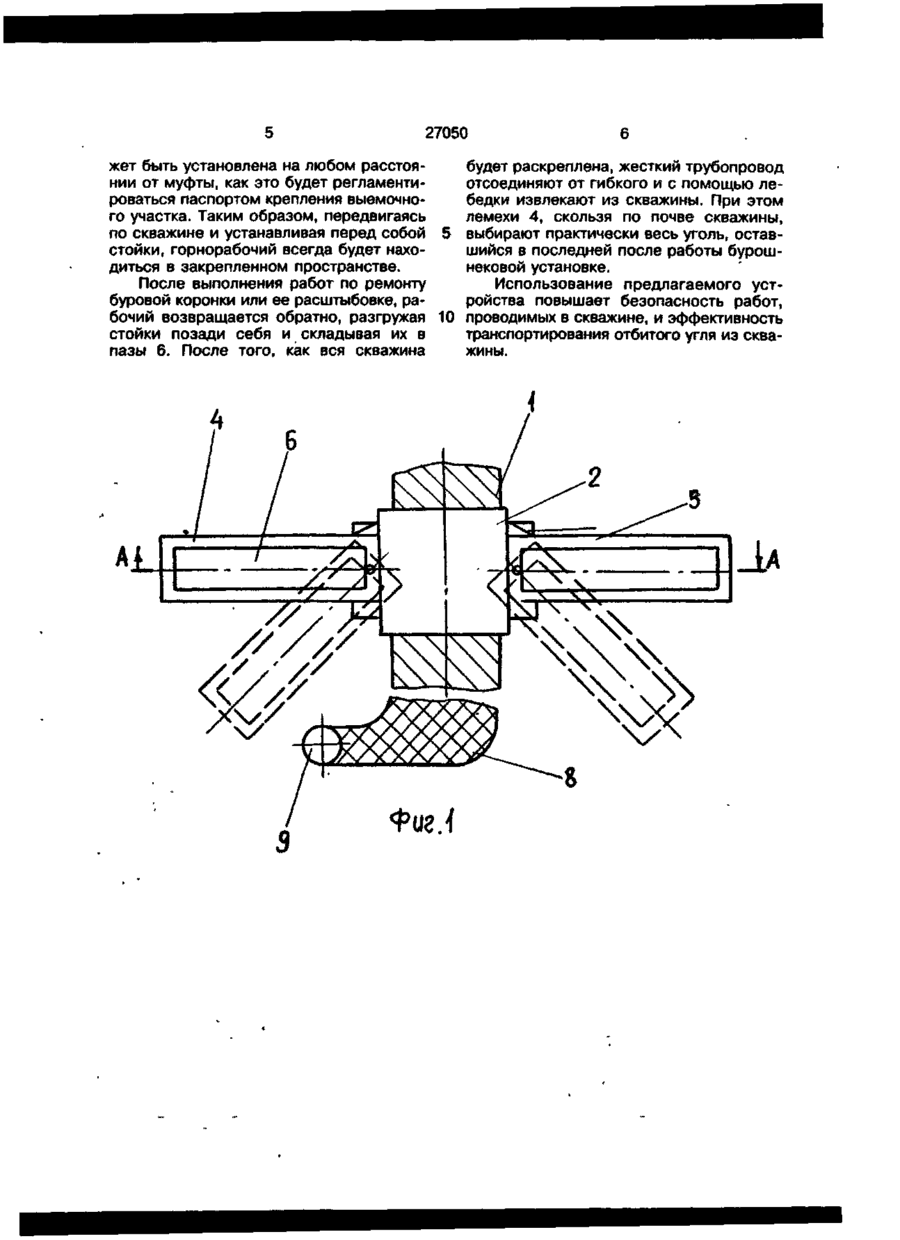

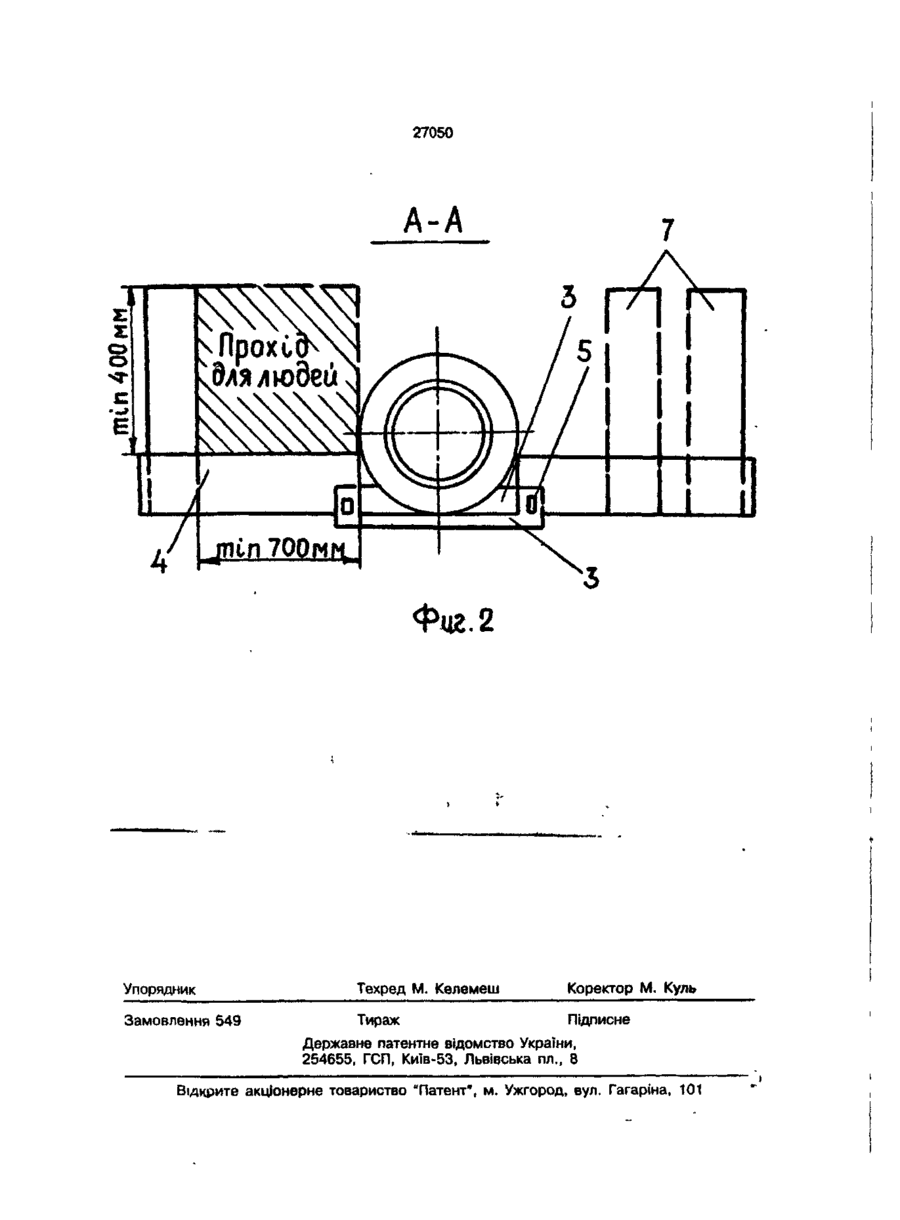

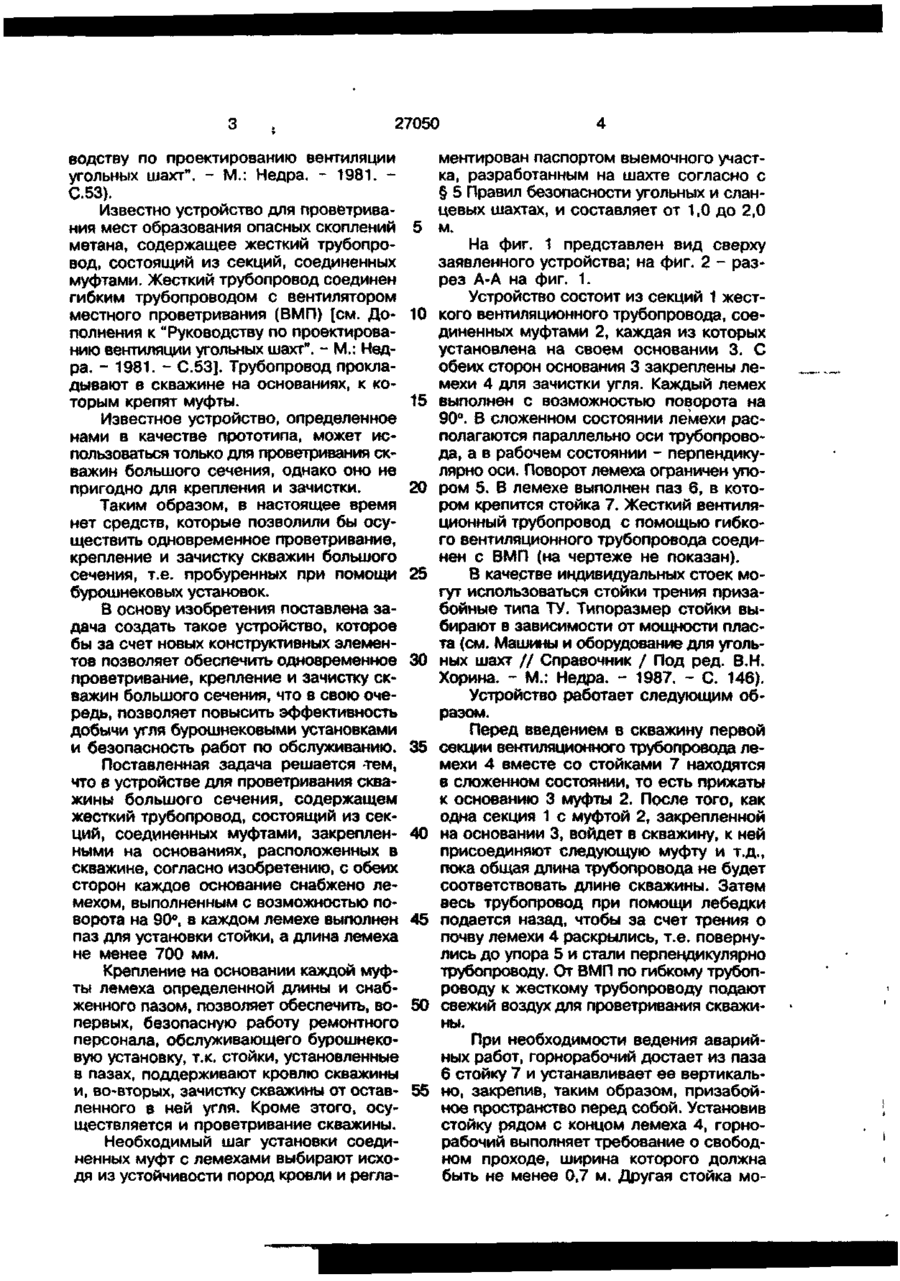

Устройство для проветривания скважины большого сечения, содержащее жесткий трубопровод, состоящий из секций, соединенных муфтами, закрепленными на основаниях, о т л и ч а ю щ е еся тем, что с обеих сторон каждое основание снабжено лемехом, выполненным с возможностью поворота на 90°, в каждом лемехе выполнен паз для установки стойки, а длина лемеха не менее 700 мм. Изобретение относится к горной промышленности и предназначено для проветривания и крепления скважин, по которым передвигается горнорабочий, а также зачистки их от обрушенного угля. Известно, что при выбуривании угля бурошнековыми установками используют буровые коронки диаметром 0,5 - 0,8 м. При одновременной работе двух-трех режущих коронок скважина принимает эллиптическую форму, а ширина скважины около 2 м (см. Левкович Е. Е. и др. Выемка угля безлюдным способом. - К.: Техника. - 1992. - С.92). В результате того, что диаметры буровой коронки и шнека различны (диаметр последнего на 5 0 - 8 0 мм меньше), а также в результате наличия промежутка между соседними шнеками в скважине остается до 3 0 % разрушенного угля. В случае заклинивания или поломки буровой коронки в сква жине (при длине последней до 50 м), возникает неоходимость осмотреть и отремонтировать коронку. Для этого к месту аварии горнорабочий добирается по соседней, ранее пробуренной скважине, но при этом ее необходимо закрепить индивидуальной крепью. Согласно № 86 "Правил безопасности в угольных и сланцевых шахтах". - М.: Недра. - 1986, в лавах с индивидуальной крепью должен оставаться и поддерживаться свободный проход для людей шириной не менее 0,7 м, высота которого должна быть не менее: 0,5 м - в рабочем положении крепи и 0,4 м - в сдвинутом положении (см. п.3.3 Нормативов по безопасности забойных машин, комплексов и агрегатов. - Макеевка-Донбасс: МакНИИ. - 1990). По скважине обязательно осуществляют подачу свежего воздуха по проложенному в ней трубопроводу (см. Дополнение к "Руко NJ о U1 о 27050 водству по проектированию вентиляции угольных шахт". - М.: Недра. - 1981. С.53). Известно устройство для проветривания мест образования опасных скоплений метана, содержащее жесткий трубопровод, состоящий из секций, соединенных муфтами. Жесткий трубопровод соединен гибким трубопроводом с вентилятором местного проветривания (ВМП) [см. Дополнения к "Руководству по проектированию вентиляции угольных шахт". - М.: Недра. - 1981. - С.53]. Трубопровод прокладывают в скважине на основаниях, к которым крепят муфты. Известное устройство, определенное нами в качестве прототипа, может использоваться только для проветривания скважин большого сечения, однако оно не пригодно для крепления и зачистки. Таким образом, в настоящее время нет средств, которые позволили бы осуществить одновременное проветривание, крепление и зачистку скважин большого сечения, т.е. пробуренных при помощи бурошнековых установок. В основу изобретения поставлена задача создать такое устройство, которое бы за счет новых конструктивных элементов позволяет обеспечить одновременное проветривание, крепление и зачистку скважин большого сечения, что в свою очередь, позволяет повысить эффективность добычи угля бурошнековыми установками и безопасность работ по обслуживанию. Поставленная задача решается тем, что в устройстве для проветривания скважины большого сечения, содержащем жесткий трубопровод, состоящий из секций, соединенных муфтами, закрепленными на основаниях, расположенных в скважине, согласно изобретению, с обеих сторон каждое основание снабжено лемехом, выполненным с возможностью поворота на 90°, в каждом лемехе выполнен паз для установки стойки, а длина лемеха не менее 700 мм. Крепление на основании каждой муфты лемеха определенной длины и снабженного пазом, позволяет обеспечить, вопервых, безопасную работу ремонтного персонала, обслуживающего бурошнековую установку, т.к. стойки, установленные в пазах, поддерживают кровлю скважины и, во-вторых, зачистку скважины от оставленного в ней угля. Кроме этого, осуществляется и проветривание скважины. Необходимый шаг установки соединенных муфт с лемехами выбирают исходя из устойчивости пород кровли и регла 5 10 15 20 25 30 35 40 45 50 55 ментирован паспортом выемочного участка, разработанным на шахте согласно с § 5 Правил безопасности угольных и сланцевых шахтах, и составляет от 1,0 до 2,0 м. На фиг. 1 представлен вид сверху заявленного устройства; на фиг. 2 - разрез А-А на фиг. 1. Устройство состоит из секций 1 жесткого вентиляционного трубопровода, соединенных муфтами 2, каждая из которых установлена на своем основании 3. С обеих сторон основания 3 закреплены лемехи 4 для зачистки угля. Каждый лемех выполнен с возможностью поворота на 90°. В сложенном состоянии лемехи располагаются параллельно оси трубопровода, а в рабочем состоянии - перпендикулярно оси. Поворот лемеха ограничен упором 5. В лемехе выполнен паз 6, в котором крепится стойка 7. Жесткий вентиляционный трубопровод с помощью гибкого вентиляционного трубопровода соединен с ВМП (на чертеже не показан). В качестве индивидуальных стоек могут использоваться стойки трения призабойные типа ТУ. Типоразмер стойки выбирают в зависимости от мощности пласта (см. Машины и оборудование для угольных шахт // Справочник / Под ред. В.Н. Хорина. - М.: Недра. - 1987. - С. 146). Устройство работает следующим образом. Перед введением в скважину первой секции вентиляционного трубопровода лемехи 4 вместе со стойками 7 находятся в сложенном состоянии, то есть прижаты к основанию 3 муфты 2. После того, как одна секция 1 с муфтой 2, закрепленной на основании 3, войдет в скважину, к ней присоединяют следующую муфту и т.д., пока общая длина трубопровода не будет соответствовать длине скважины. Затем весь трубопровод при помощи лебедки подается назад, чтобы за счет трения о почву лемехи 4 раскрылись, т.е. повернулись до упора 5 и стали перпендикулярно трубопроводу. От ВМП по гибкому трубопроводу к жесткому трубопроводу подают свежий воздух для проветривания скважины. При необходимости ведения аварийных работ, горнорабочий достает из паза 6 стойку 7 и устанавливает ее вертикально, закрепив, таким образом, призабойное пространство перед собой. Установив стойку рядом с концом лемеха 4, горнорабочий выполняет требование о свободном проходе, ширина которого должна быть не менее 0,7 м. Другая стойка мо 27050 жет быть установлена на любом расстоябудет раскреплена, жесткий трубопровод нии от муфты, как это будет регламентиотсоединяют от гибкого и с помощью лероваться паспортом крепления выемочнобедки извлекают из скважины. При этом го участка. Таким образом, передвигаясь лемехи 4, скользя по почве скважины, по скважине и устанавливая перед собой выбирают практически весь уголь, оставстойки, горнорабочий всегда будет нахошийся в последней после работы бурошдиться в закрепленном пространстве. нековой установке. После выполнения работ по ремонту Использование предлагаемого устбуровой коронки или ее расштыбовке, раройства повышает безопасность работ, бочий возвращается обратно, разгружая 10 проводимых в скважине, и эффективность стойки позади себя и складывая их в транспортирования отбитого угля из сквапазы 6. После того, как вся скважина жины. 27050 A-A Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 549 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
