Машина для наповнювання тари однорідним в’язким продуктом

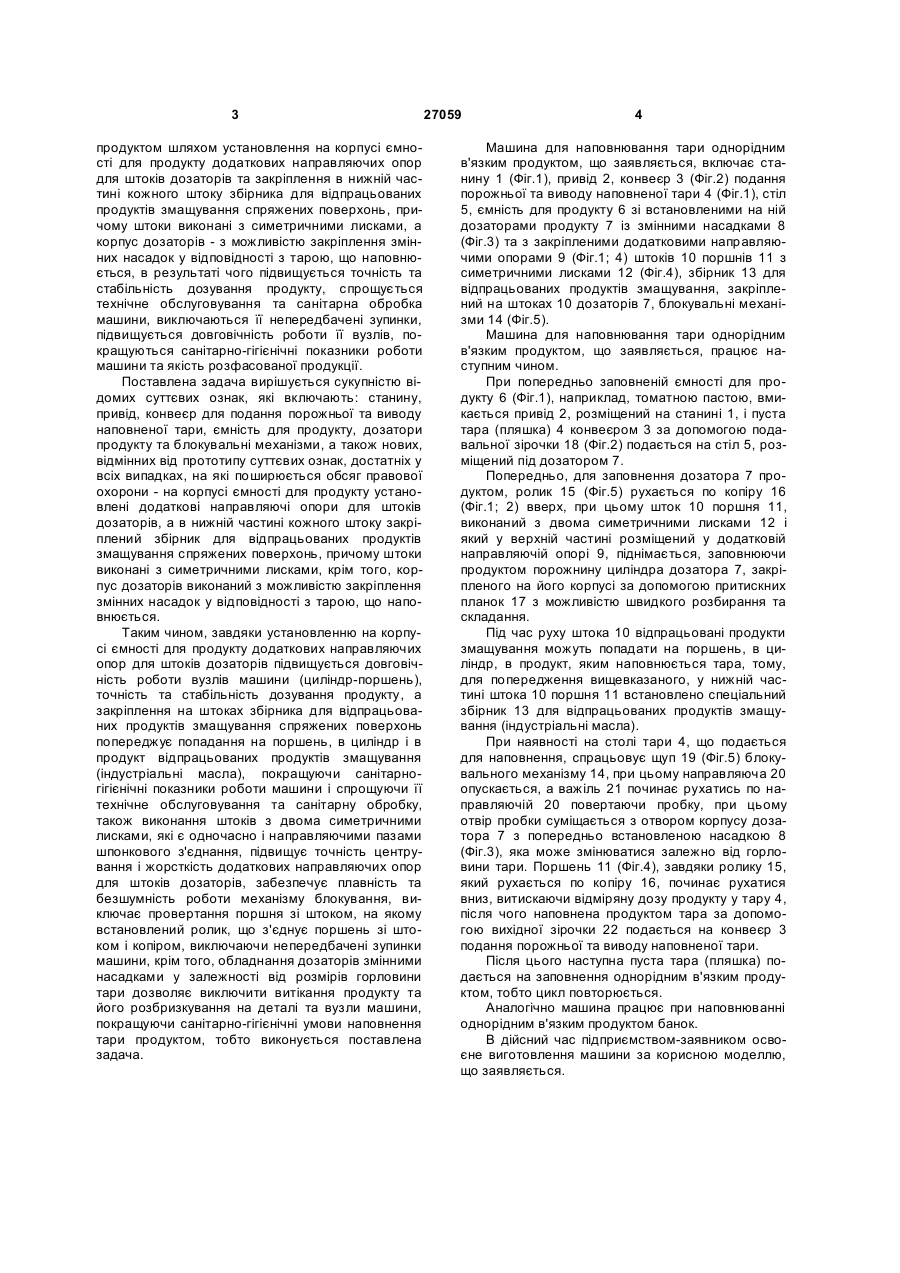

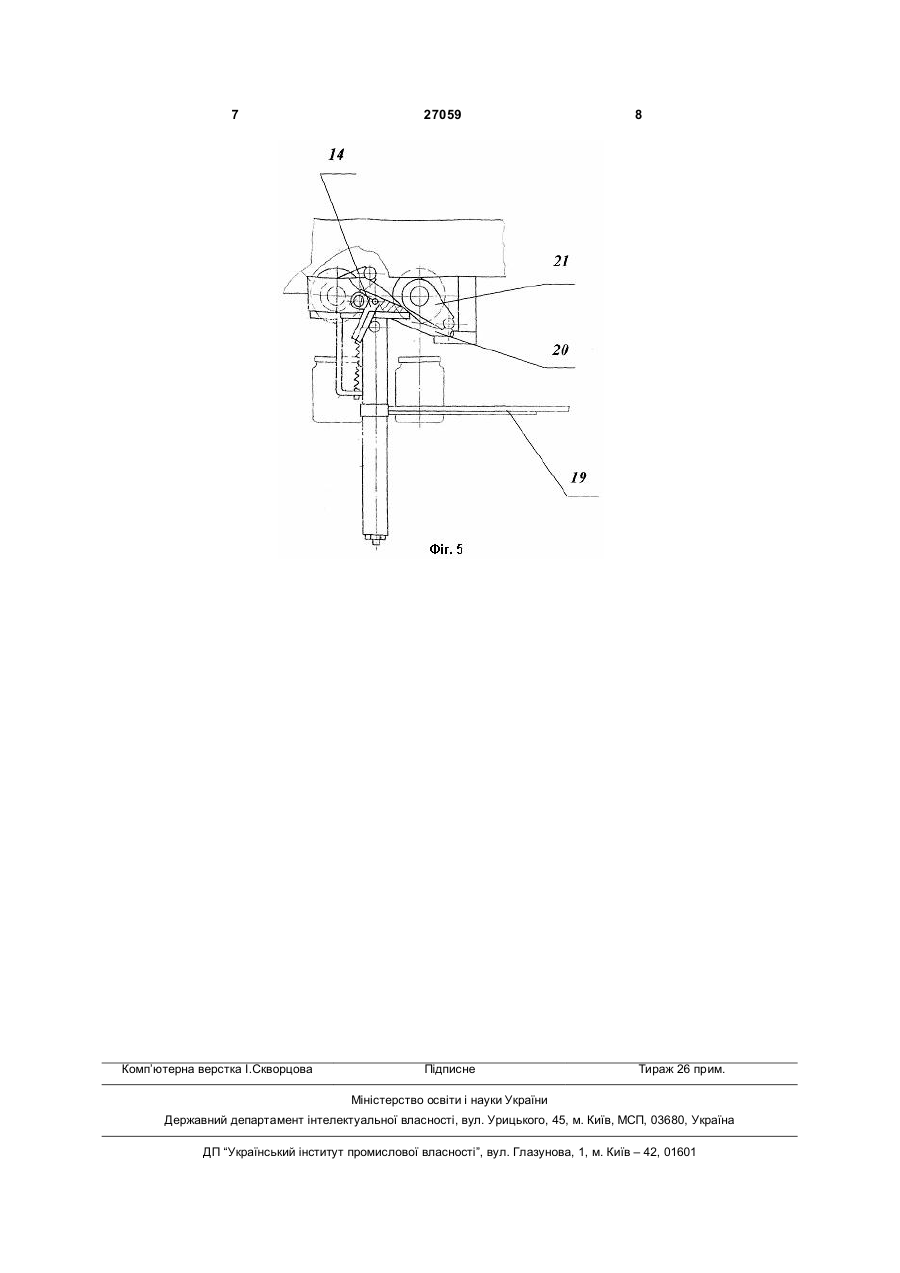

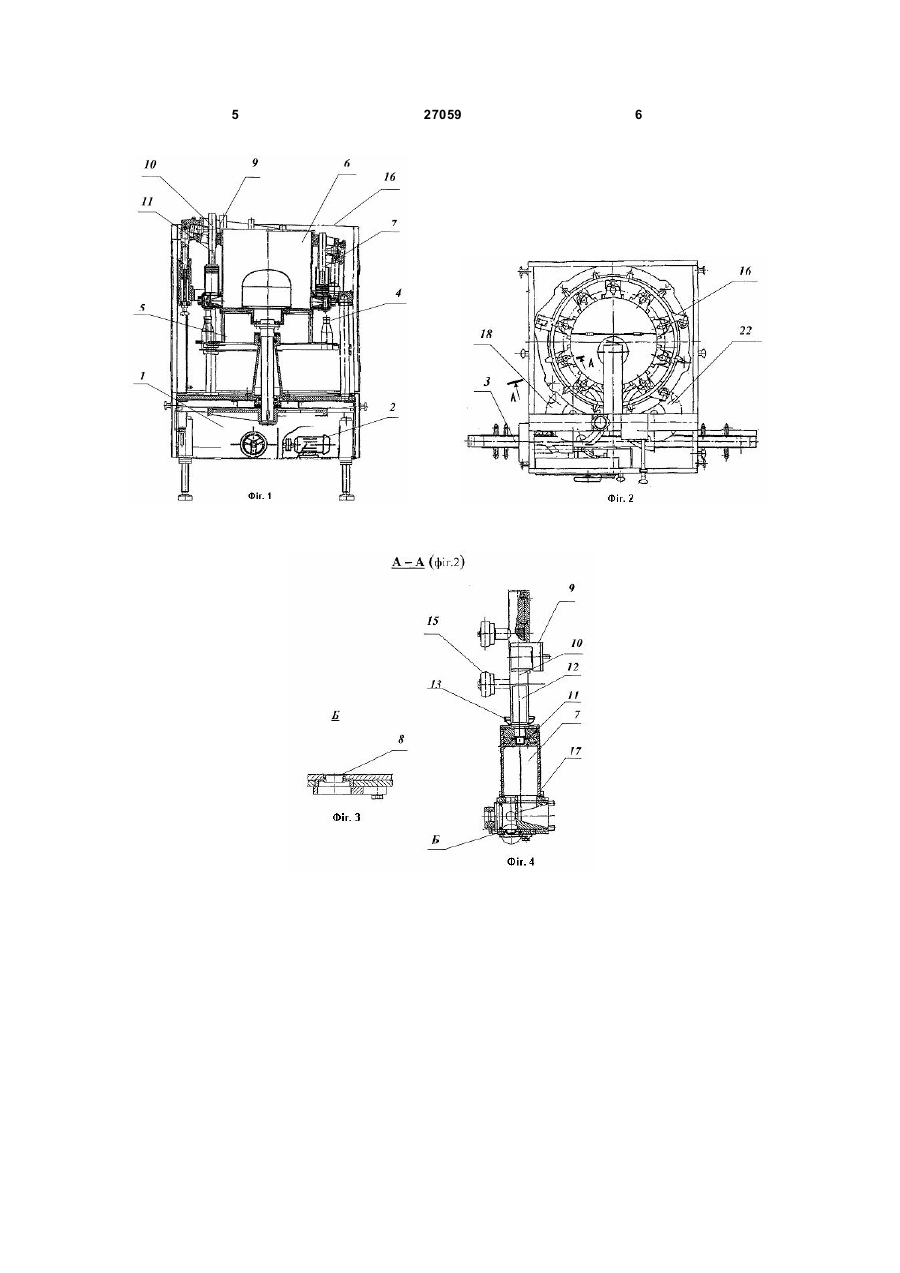

Машина для наповнювання тари однорідним в'язким продуктом, яка містить станину, привід, 3 продуктом шляхом установлення на корпусі ємності для продукту додаткових направляючих опор для штоків дозаторів та закріплення в нижній частині кожного штоку збірника для відпрацьованих продуктів змащування спряжених поверхонь, причому штоки виконані з симетричними лисками, а корпус дозаторів - з можливістю закріплення змінних насадок у відповідності з тарою, що наповнюється, в результаті чого підвищується точність та стабільність дозування продукту, спрощується технічне обслуговування та санітарна обробка машини, виключаються її непередбачені зупинки, підвищується довговічність роботи її вузлів, покращуються санітарно-гігієнічні показники роботи машини та якість розфасованої продукції. Поставлена задача вирішується сукупністю відомих суттєвих ознак, які включають: станину, привід, конвеєр для подання порожньої та виводу наповненої тари, ємність для продукту, дозатори продукту та блокувальні механізми, а також нових, відмінних від прототипу суттєвих ознак, достатніх у всіх випадках, на які поширюється обсяг правової охорони - на корпусі ємності для продукту установлені додаткові направляючі опори для штоків дозаторів, а в нижній частині кожного штоку закріплений збірник для відпрацьованих продуктів змащування спряжених поверхонь, причому штоки виконані з симетричними лисками, крім того, корпус дозаторів виконаний з можливістю закріплення змінних насадок у відповідності з тарою, що наповнюється. Таким чином, завдяки установленню на корпусі ємності для продукту додаткових направляючих опор для штоків дозаторів підвищується довговічність роботи вузлів машини (циліндр-поршень), точність та стабільність дозування продукту, а закріплення на штоках збірника для відпрацьованих продуктів змащування спряжених поверхонь попереджує попадання на поршень, в циліндр і в продукт відпрацьованих продуктів змащування (індустріальні масла), покращуючи санітарногігієнічні показники роботи машини і спрощуючи її технічне обслуговування та санітарну обробку, також виконання штоків з двома симетричними лисками, які є одночасно і направляючими пазами шпонкового з'єднання, підвищує точність центрування і жорсткість додаткових направляючих опор для штоків дозаторів, забезпечує плавність та безшумність роботи механізму блокування, виключає провертання поршня зі штоком, на якому встановлений ролик, що з'єднує поршень зі штоком і копіром, виключаючи непередбачені зупинки машини, крім того, обладнання дозаторів змінними насадками у залежності від розмірів горловини тари дозволяє виключити витікання продукту та його розбризкування на деталі та вузли машини, покращуючи санітарно-гігієнічні умови наповнення тари продуктом, тобто виконується поставлена задача. 27059 4 Машина для наповнювання тари однорідним в'язким продуктом, що заявляється, включає станину 1 (Фіг.1), привід 2, конвеєр 3 (Фіг.2) подання порожньої та виводу наповненої тари 4 (Фіг.1), стіл 5, ємність для продукту 6 зі встановленими на ній дозаторами продукту 7 із змінними насадками 8 (Фіг.3) та з закріпленими додатковими направляючими опорами 9 (Фіг.1; 4) штоків 10 поршнів 11 з симетричними лисками 12 (Фіг.4), збірник 13 для відпрацьованих продуктів змащування, закріплений на штоках 10 дозаторів 7, блокувальні механізми 14 (Фіг.5). Машина для наповнювання тари однорідним в'язким продуктом, що заявляється, працює наступним чином. При попередньо заповненій ємності для продукту 6 (Фіг.1), наприклад, томатною пастою, вмикається привід 2, розміщений на станині 1, і пуста тара (пляшка) 4 конвеєром 3 за допомогою подавальної зірочки 18 (Фіг.2) подається на стіл 5, розміщений під дозатором 7. Попередньо, для заповнення дозатора 7 продуктом, ролик 15 (Фіг.5) рухається по копіру 16 (Фіг.1; 2) вверх, при цьому шток 10 поршня 11, виконаний з двома симетричними лисками 12 і який у верхній частині розміщений у додатковій направляючій опорі 9, піднімається, заповнюючи продуктом порожнину циліндра дозатора 7, закріпленого на його корпусі за допомогою притискних планок 17 з можливістю швидкого розбирання та складання. Під час руху штока 10 відпрацьовані продукти змащування можуть попадати на поршень, в циліндр, в продукт, яким наповнюється тара, тому, для попередження вищевказаного, у нижній частині штока 10 поршня 11 встановлено спеціальний збірник 13 для відпрацьованих продуктів змащування (індустріальні масла). При наявності на столі тари 4, що подається для наповнення, спрацьовує щуп 19 (Фіг.5) блокувального механізму 14, при цьому направляюча 20 опускається, а важіль 21 починає рухатись по направляючій 20 повертаючи пробку, при цьому отвір пробки суміщається з отвором корпусу дозатора 7 з попередньо встановленою насадкою 8 (Фіг.3), яка може змінюватися залежно від горловини тари. Поршень 11 (Фіг.4), завдяки ролику 15, який рухається по копіру 16, починає рухатися вниз, витискаючи відміряну дозу продукту у тару 4, після чого наповнена продуктом тара за допомогою вихідної зірочки 22 подається на конвеєр 3 подання порожньої та виводу наповненої тари. Після цього наступна пуста тара (пляшка) подається на заповнення однорідним в'язким продуктом, тобто цикл повторюється. Аналогічно машина працює при наповнюванні однорідним в'язким продуктом банок. В дійсний час підприємством-заявником освоєне виготовлення машини за корисною моделлю, що заявляється. 5 27059 6 7 Комп’ютерна верстка І.Скворцова 27059 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
