Пристрій для наповнювання банок продуктом

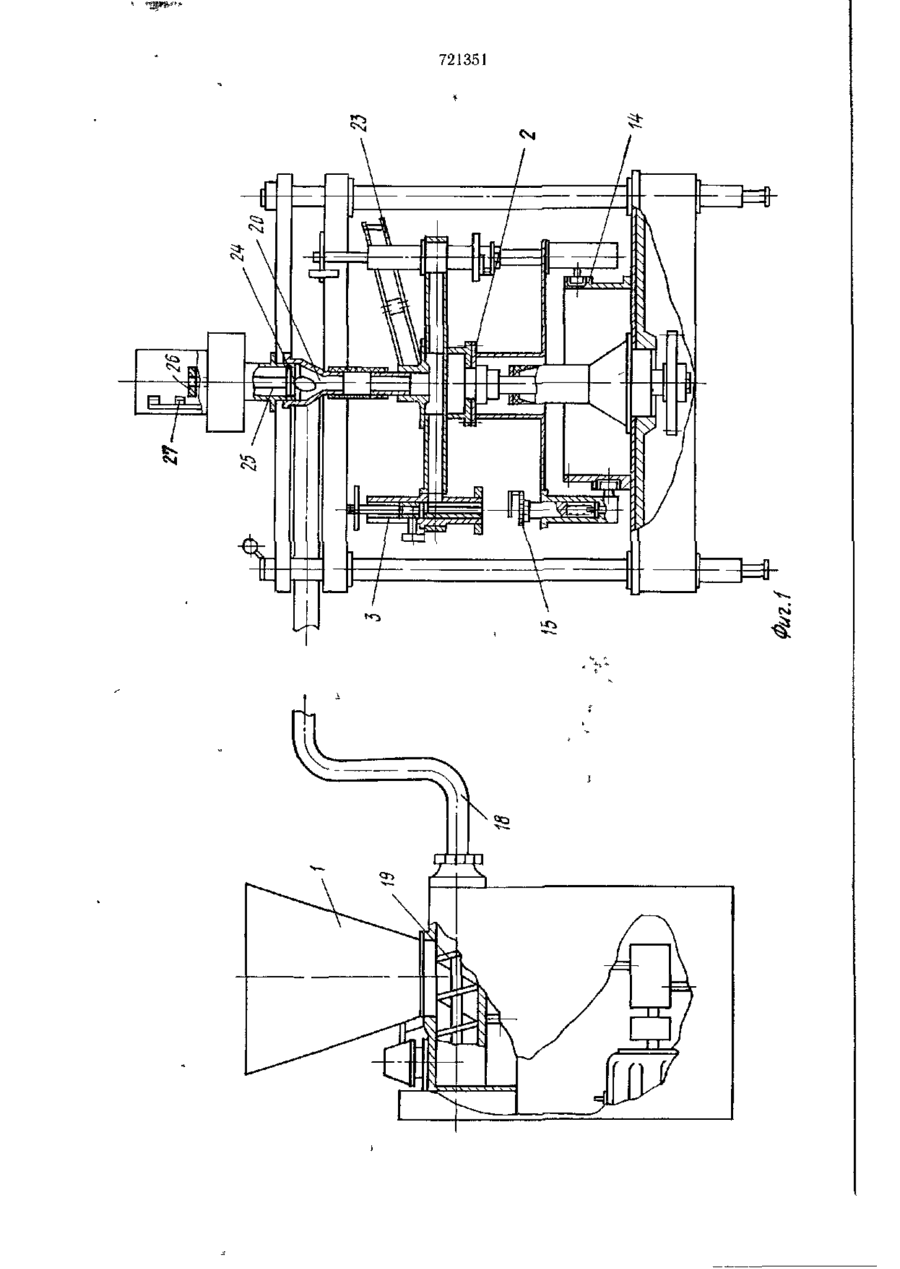

Союз Советскнж Социалистических Республик ИЗОБРЕТЕ (И) (61) Дополнительное к авт свид-ву — (22) Заявлено 18 02 77 (21)2454753/28-13 2 В 65 В 3/12 с присоединением заявки № — Государственный комитет (51 ) М Кл (23) Приоритет — СССР Опубликовано JS0380 по делам изобретений и открытий Бюллетень №10 (53) УДК 621 798 4'088 8) Дата опубликования описания 25 03 80 (72) Авторы изобретения Е П Авраменко, И Д Гинзбург и В Я Мордвинкин (71) Заявитель Симферопольское специальное конструкторское бюро продовольственного машиностроения (54) УСТРОЙСТВО ДЛЯ НАПОЛНЕНИЯ БАНОК ПРОДУКТОМ 1 Изобретение относится к расфасовочнодольные каналы для прохода продукта, при упаковочному оборудованию и может быть этом копир для перемещения подъемноиспользовано в консервной и химической опускных столиков выполнен так, что обеспромышленности печивает при их подъеме в крайнее верхИзвестно устройство для наполнения банее положение контакт торцов гильзы и порнок продуктом, состоящее из карусели с шня с дном банки, а поршни смонтированы укрепленными по ее окружности дозаторас возможностью ісйорота ми, каждый из которых включает гильзу, На фиг 1 изооражено предлагаемое устнижняя часть которой имеет диаметр, меньройство, вид сверху, на фиг 2 — продольший диаметра банки, и смонтированный в ный разрез по карусели на фиг 1, на фиг 3 — ней поршень, продуктопровода, подъемноразрез дозатора опускных столиков для тары, копира для 10 Предлагаемое устройство состоит из заих перемещения и звездочек для подачи грузочного бункера 1 для продукта, карупустых и съема заполненных банок со стосели 2 с укрепленными по ее окружности ликов [1J дозаторами 3, каждый из которых включает Однако это устройство не исключает конгильзу 4 с окном 5, нижняя часть которой такта продукта при наполнении с воздуимеет диаметр, меньший диаметра банки, хом, что сказывается на длительносіи хра- 15 смонтированного на ней с возможностью нения продукта перемещения груза 6 и укрепленного в гильзе 4 с возможностью поступательного и враЦель изобретения — исключение попащательного движений поршня 7, имеющего дания воздуха в продукт при наполнении продольные каналы 8 и хвостовик 9, на кобанок и удлинение тем самым сроков хра20 тором укреплены ролик 10, траверса 11 для нения продукта взаимодействия с упорами 12 и 13, копиры Это достигается тем, -что в предлагаемом 14 для подьема столиков 15, выполненного устройстве на боковой поверхности гильзы ким образом, что обеспечивает при подъеобразовано окно для сообщения е( с продуктопроводом, а на поршне столиков 15 в крайнее верхнее положе 721351 ниє контакт торцов гильзы 4 и поршня 7 с дном банки, звездочек 16 и 17 для подачи пустых и отвода наполненных банок со столиков 15 и продуктопровода 18 Устройство работает следующим образом. Продукт из загрузочного бункера 1 по ступает к шнекам 19, которые подают его по продуктопроводу 18 через тройник 20 и систему трубопроводов к окнам 5 гильз 4 Банки поступают по транспортеру 21 и звездочкой 16 устанавливаются на столики 15 под дозаторы 3 При своем подъеме банки одеваются на гильзы 4 до упора в их торцы, поднимают при этом груз 6 Вращаясь вместе с каруселью 2 банки воздействуют на щуп 22 и устанавливают упор 12 в положение к центру карусели 2 Траверса 11, набегая на упор 12, поворачивает поршень 7 в положение, когда продольный канал 8 соединяется с окном 5 гильзы 4 В это время поршень 7, набегая роликом 10 на копир 23, поднимается вверх, открываясь от дна банки Продукт по каналу 8 поступает в образующееся под поршнем пространство — происходит формирование дозы Дойдя до верхней точки, поршень 7 вновь набегает траверсой 11 теперь уже на неподвижный упор 13 и разворачивается, разъединяя канал 8 и продуктопровод После этого поршень 7 и банки со столиком 15 опус каются, происходит наполнение банки Профили копиров 14 и 23 подобраны таким образом, что на участке опускания банки и заполнения ее продуктом обеспечивается такой режим опускания, что объем банки между ее донышком и торцом дозатора увеличивается с такой же скоростью, с ка кой уменьшается объем дозатора, т е объем между торцом гильзы 4 и поршня 7 Это достигается выполнением углов наклона копиров 14 и 23 Банка опускается до полного снятия с гильзы 4 и в конце несколько отходит от ее торца и торца поршня 7, после чего она снимается со столика 15 звездочкой 17 и подается на транспортер 21 Создающееся несоответствие в количестве продукта, подающегося питателем и уно сящегося из устройства банками, вызывает повышение давления в продуктопроводе, и поэтому поршень 24, преодолевая давление сжатого воздуха в цилиндре 25, поднимается, и флажок 26 нажимает на конечный выключатель 27, отключает привод шнеков 19 ' После этого подача продуктов в дозаторы 3 будет осуществляться давлением сжатого 5 воздуха под поршнем 24 до тех пор, пока последний не опустится и не включит привод питателя воздействием флажка 26 на конечный выключатель 27 Таким образом предотвращается чрезмерное повышение давления в устройстве 10 Использование предлагаемого устройства позволит продлить срок хранения расфасованного на данном устройстве продукта. 15 Формула изобретения 1 Устройство для наполнения банок про дуктом, состоящее из карусели с укрепленными по ее окружности дозаторами, каждый из которых включает гильзу, нижняя часть 20 которой имеет диаметр, меньший диаметра банки, н смонтированный в ней поршень, продуктопровода, подъемно-опускных столиков для тары, копира для их перемещения н звездочек для подачи пустых и съема заполненных банок со столиков, отличающееся 25 тем, что, с целью исключения попадания воздуха в продукт при наполнении банок и удлинения тем самым сроков хранения продукта, на боковой поверхности гильзы образовано окно для сообщения ее полости зо с продуктопроводом, а на поршне — продольные каналы для прохода продукта, при этом копир для перемещения подъемноопускных столиков выполнен так, что обеспечивает при подъеме столика в крайнее верхнее положение контакт торцов гильзы 35 и поршня с дном банки, а поршни смонтированы с возможностью поворота 2 Устройство по п 1, отличающееся тем, что каждый из дозаторов снабжен грузом, смонтированным с возможностью переме.. іцения относительно гильзы и имеющим диаметр, превышающий диаметр банки Источники информации, принятые во внимание при экспертизе 1 Патент США № 2336415, кл 226--І01, опублик 1943 721351 721351 Фиг г 11 ^a 22 Фиг З Составитель Е Фишман Редактор Л Батанова Техред К Шуфрич Корректор Ю Макаренко Заказ 62/17 Тираж 914 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖтагЗА. МярФфЩ-* наб, д 4/5 Филиал ППП «ПатенУ», г Ужгород, ул Проектная, 4
