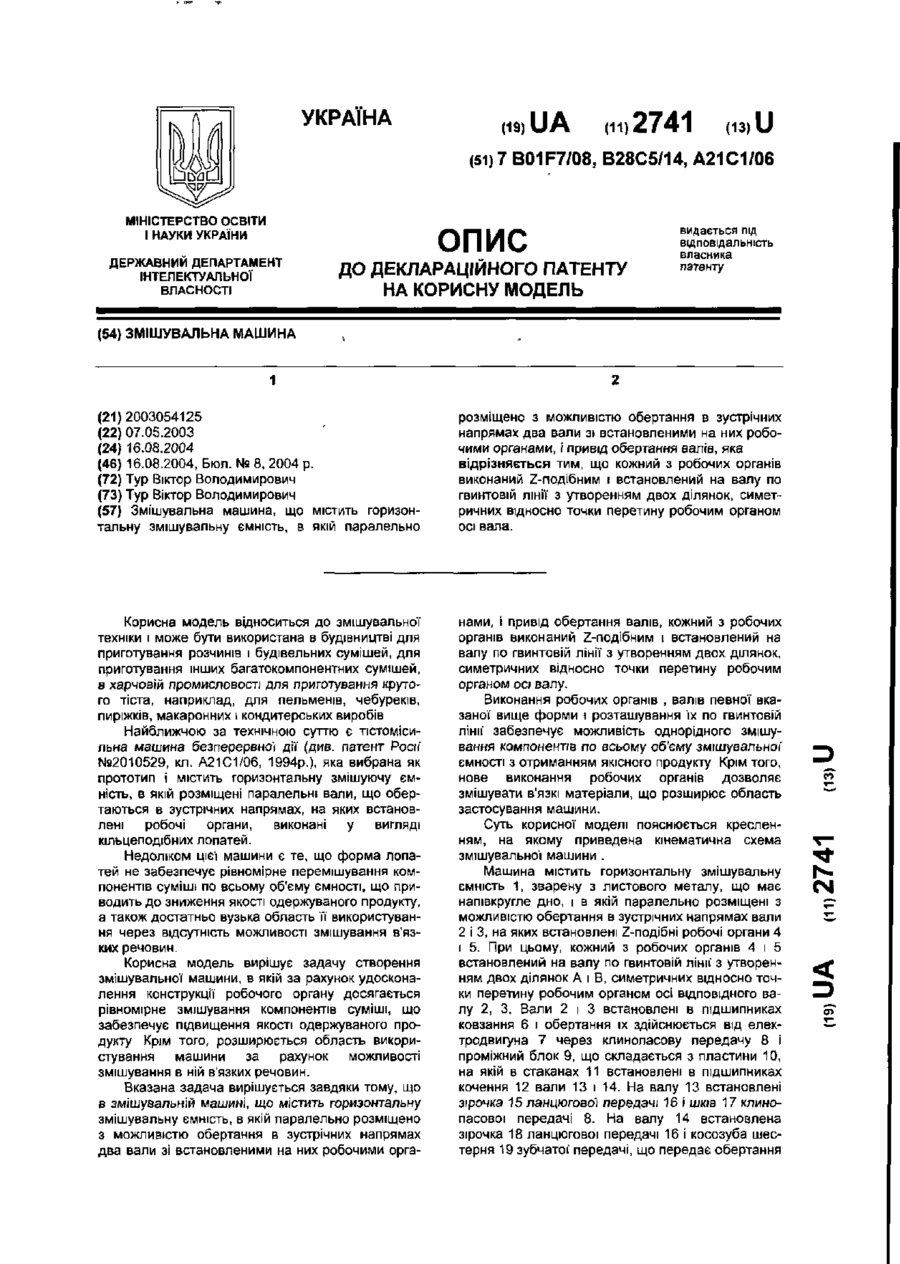

Змішувальна машина

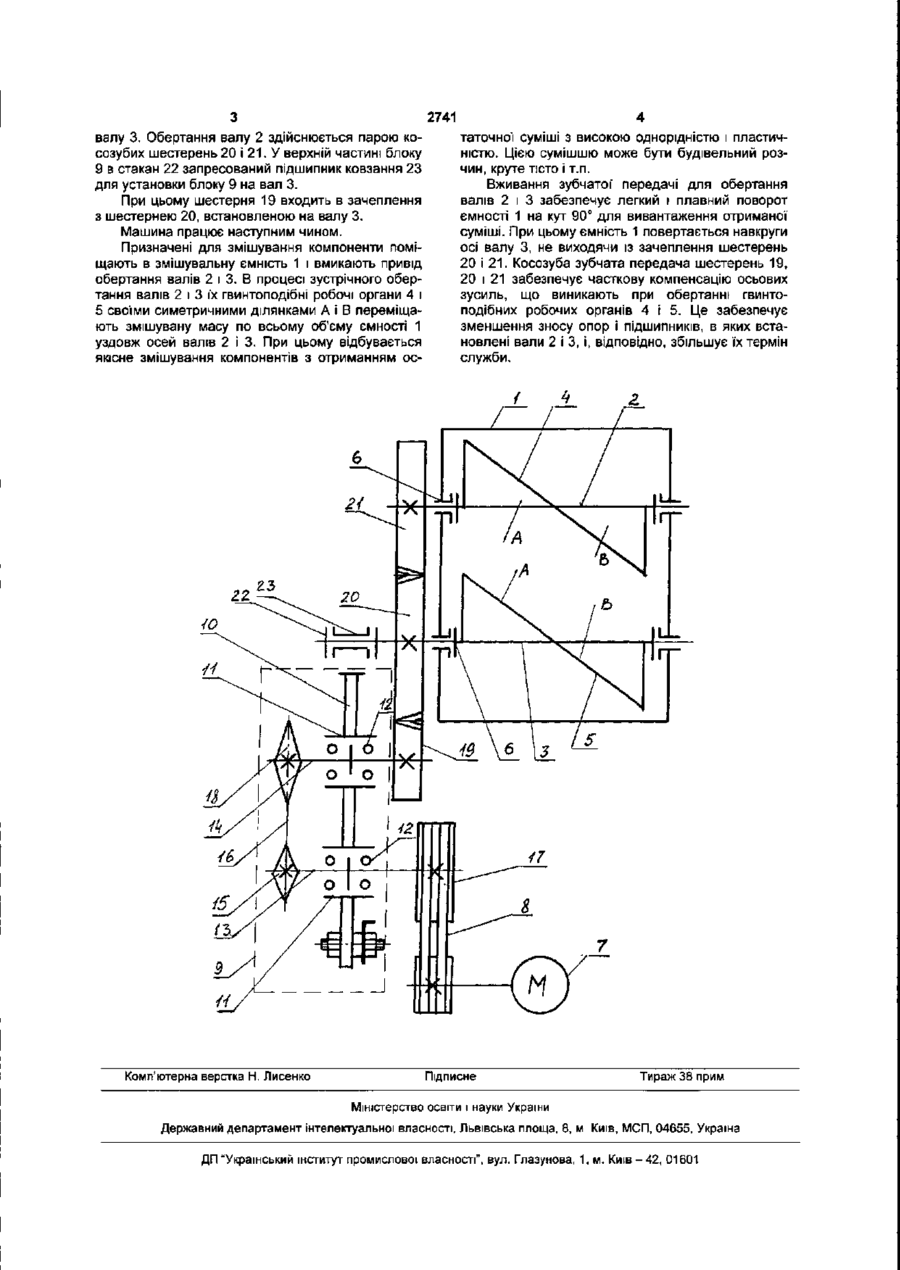

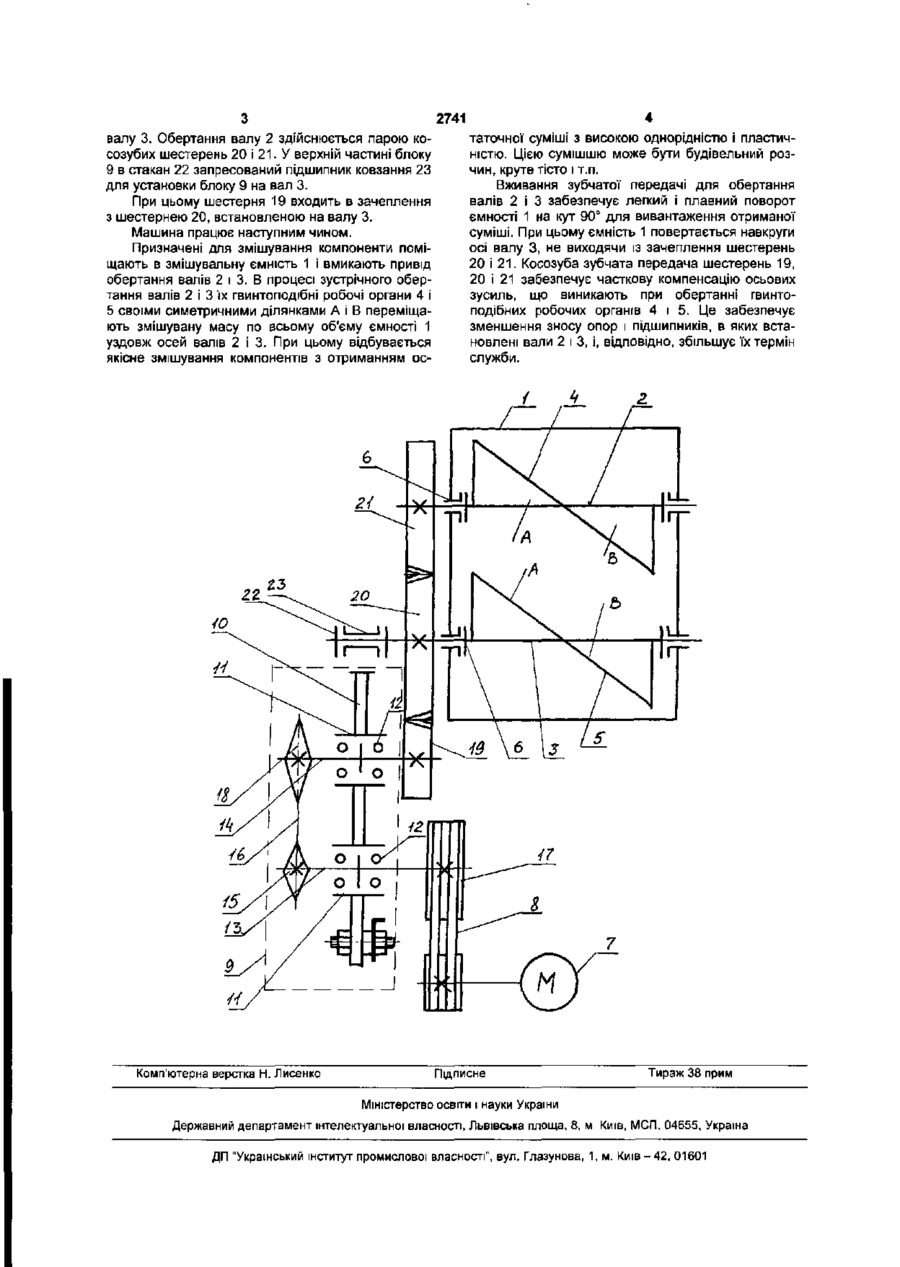

Змішувальна машина, що містить горизонтальну змішувальну ємність, в якій паралельно розміщено з можливістю обертання в зустрічних напрямах два вали зі встановленими на них робочими органами, і привід обертання валів, яка відрізняється тим, що кожний з робочих органів виконаний Z-подібним і встановлений на валу по гвинтовій лінії з утворенням двох ділянок, симетричних відносно точки перетину робочим органом осі вала. Корисна модель відноситься до змішувальної техніки і може бути використана в будівництві для приготування розчинів і будівельних сумішей, для приготування інших багатокомпонентних сумішей, в харчовій промисловості для приготування крутого тіста, наприклад, для пельменів, чебуреків, пиріжків, макаронних і кондитерських виробів Найближчою за технічною суттю є тістомісильна машина безперервної дії (див. патент Pocit №2010529, кл. А21С1/06, 1994р.), яка вибрана як прототип і містить горизонтальну змішуючу ємність, в якій розміщені паралельні вали, що обертаються в зустрічних напрямах, на яких встановлені робочі органи, виконані у вигляді кільцеподібних лопатей. Недоліком цієї машини є те, що форма лопатей не забезпечує рівномірне перемішування компонентів суміші по всьому об'єму ємності, що приводить до зниження якості одержуваного продукту, а також достатньо вузька область її використування через відсутність можливості змішування в'язких речовин. Корисна модель вирішує задачу створення змішувальної машини, в якій за рахунок удосконалення конструкції робочого органу досягається рівномірне змішування компонентів суміші, що забезпечує підвищення якості одержуваного продукту Крім того, розширюється область використування машини за рахунок можливості змішування в ній в'язких речовин. Вказана задача вирішується завдяки тому, що в змішувальній машині, що містить горизонтальну змішувальну ємність, в якій паралельно розміщено з можливістю обертання в зустрічних напрямах два вали зі встановленими на них робочими орга нами, і привід обертання валів, кожний з робочих органів виконаний Z-подібним і встановлений на валу по гвинтовій лінії з утворенням двох ділянок, симетричних відносно точки перетину робочим органом осі валу. Виконання робочих органів , валів певної вказаної вище форми і розташування їх по гвинтовій лінії' забезпечує можливість однорідного змішування компонентів по всьому об'єму змішувальної' ємності з отриманням якісного продукту Крім того, нове виконання робочих органів дозволяє змішувати в'язкі матеріали, що розширює область застосування машини. Суть корисної моделі пояснюється кресленням, на якому приведена кінематична схема змішувальної машини . Машина містить горизонтальну змішувальну ємність 1, зварену з листового металу, що має напівкругле дно, і в якій паралельно розміщені з можливістю обертання в зустрічних напрямах вали 2 і 3, на яких встановлені Z-подібні робочі органи 4 і 5. При цьому, кожний з робочих органів 4 і 5 встановлений на валу по гвинтовій лінії' з утворенням двох ділянок А і В, симетричних відносно точки перетину робочим органом осі відповідного валу 2, 3. Вали 2 і 3 встановлені в підшипниках ковзання 6 і обертання їх здійснюється від електродвигуна 7 через клинопасову передачу 8 і проміжний блок 9, що складається з пластини 10, на якій в стаканах 11 встановлені в підшипниках кочення 12 вали 13 і 14. На валу 13 встановлені зірочка 15 ланцюгово) передачі 16 І шків 17 клинопасової передачі 8. На валу 14 встановлена зірочка 18 ланцюгової передачі 16 і косозуба шестерня 19 зубчатої передачі, що передає обертання CM 2741 валу 3. Обертання валу 2 здійснюється парою косозубих шестерень 20 і 21. У верхній частині блоку 9 в стакан 22 запресований підшипник ковзання 23 для установки блоку 9 на вал 3. При цьому шестерня 19 входить в зачеплення з шестернею 20, встановленою на валу 3. Машина працює наступним чином. Призначені для змішування компоненти поміщають в змішувальну ємність 1 і вмикають привід обертання валів 2 і 3. В процесі зустрічного обертання валів 2 і 3 їх гвинтоподібні робочі органи 4 І 5 своїми симетричними ділянками А і В переміщають змішувану масу по всьому об'єму ємності 1 уздовж осей валів 2 і 3. При цьому відбувається якісне змішування компонентів з отриманням ос Комп'ютерна верстка Н. Лисенко таточної суміші з високою однорідністю і пластичністю. Цією сумішшю може бути будівельний розчин, круте тісто і т.п. Вживання зубчатої передачі для обертання валів 2 і 3 забезпечує легкий і плавний поворот ємності 1 на кут 90° для вивантаження отриманої суміші. При цьому ємність 1повертається навкруги осі валу 3, не виходячи із зачеплення шестерень 20 і 21. Косозуба зубчата передача шестерень 19, 20 і 21 забезпечує часткову компенсацію осьових зусиль, що виникають при обертанні гвинтоподібних робочих органів 4 і 5. Це забезпечує зменшення зносу опор і підшипників, в яких встановлені вали 2 і 3, і, відповідно, збільшує їх термін служби. Підписне Тираж 38 прим Міністерство освіти t науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
