Машина для вібропланетарної обробки

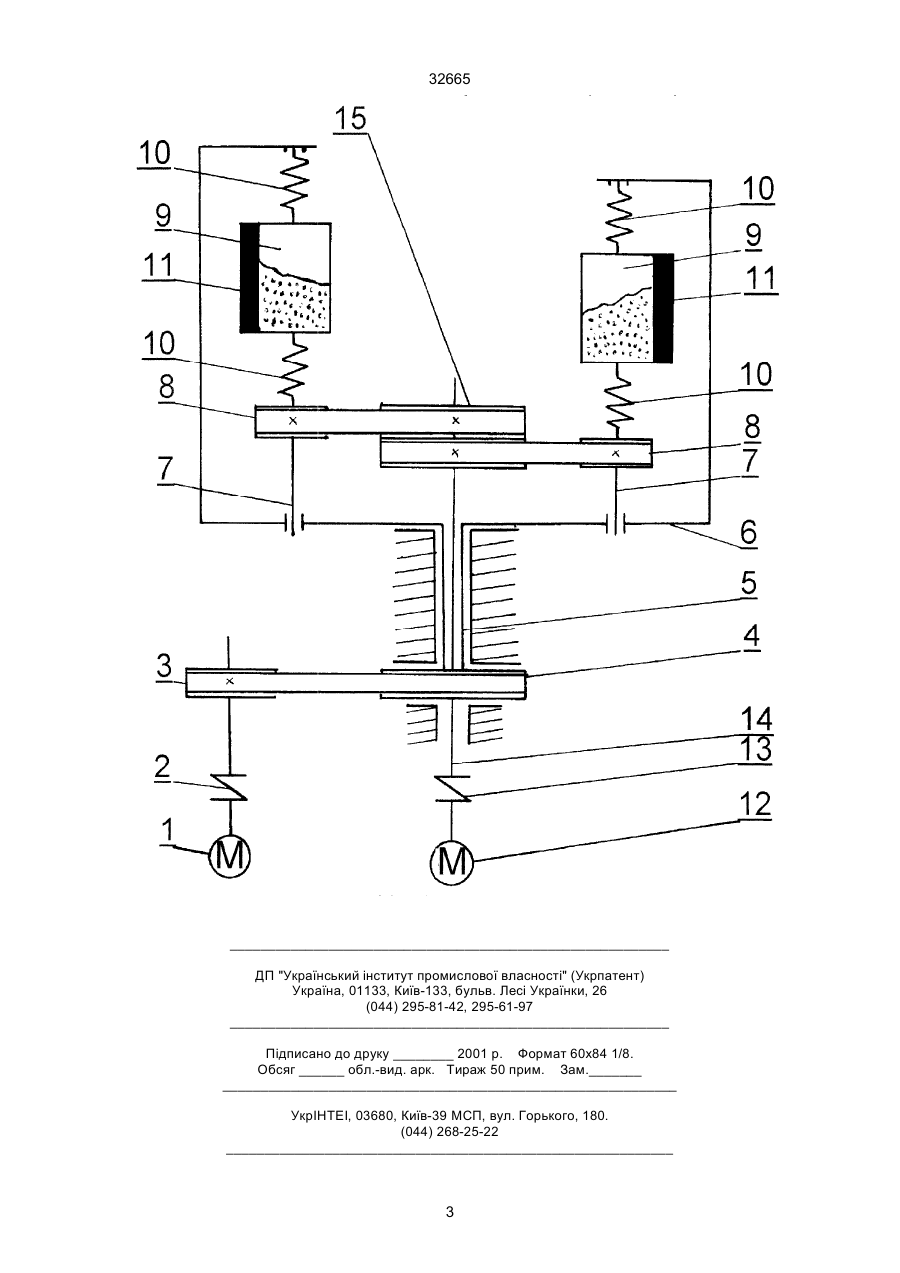

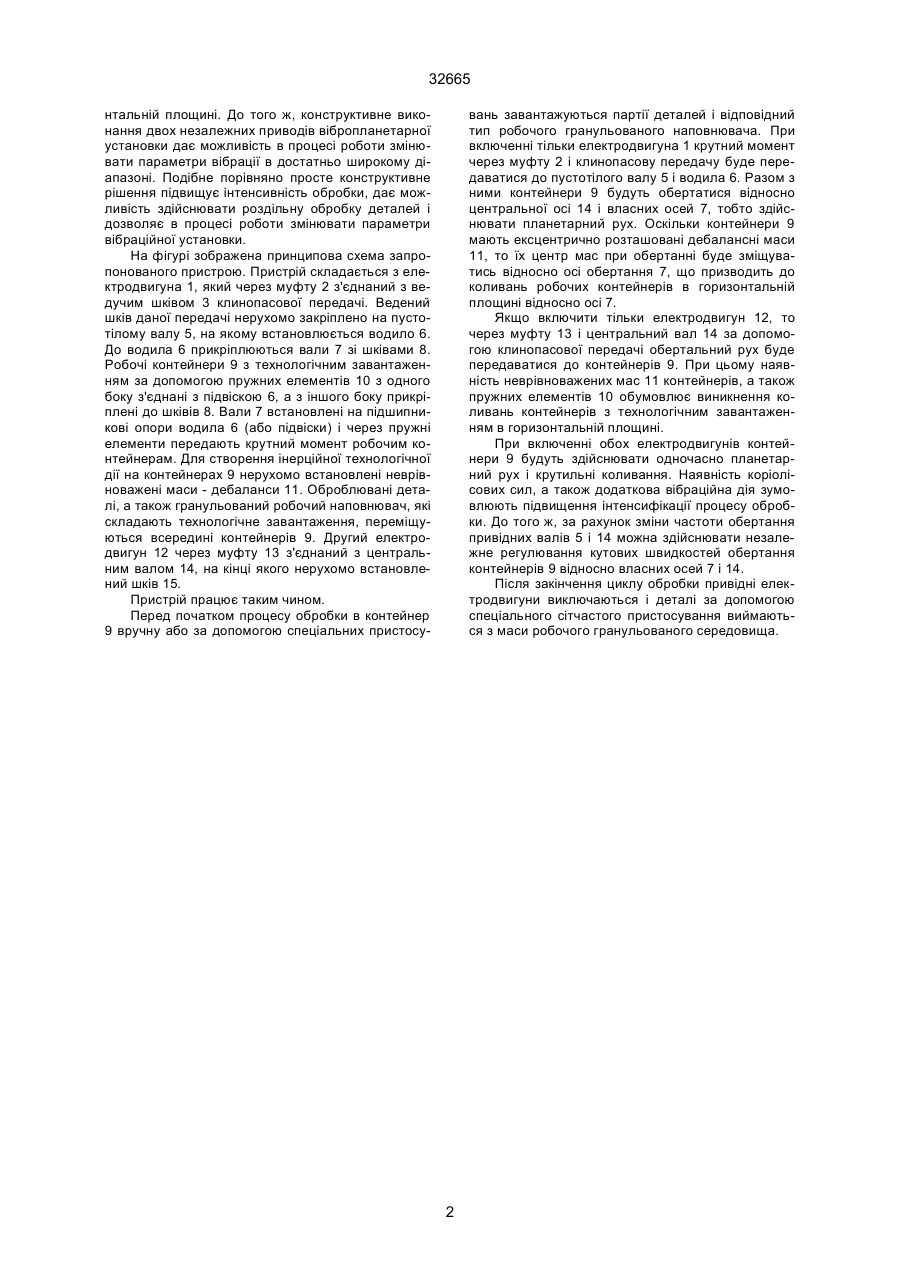

1. Машина для вібропланетарної обробки, яка має два незалежних електромеханічних приводи для створення як обертального, так і плоского вібраційного руху в горизонтальній площині, яка відрізняється тим, що має місце обертання підпружиненого робочого контейнера як навколо власної осі за допомогою вала, встановленого на опорних 32665 нтальній площині. До того ж, конструктивне виконання двох незалежних приводів вібропланетарної установки дає можливість в процесі роботи змінювати параметри вібрації в достатньо широкому діапазоні. Подібне порівняно просте конструктивне рішення підвищує інтенсивність обробки, дає можливість здійснювати роздільну обробку деталей і дозволяє в процесі роботи змінювати параметри вібраційної установки. На фігурі зображена принципова схема запропонованого пристрою. Пристрій складається з електродвигуна 1, який через муфту 2 з'єднаний з ведучим шківом 3 клинопасової передачі. Ведений шків даної передачі нерухомо закріплено на пустотілому валу 5, на якому встановлюється водило 6. До водила 6 прикріплюються вали 7 зі шківами 8. Робочі контейнери 9 з технологічним завантаженням за допомогою пружних елементів 10 з одного боку з'єднані з підвіскою 6, а з іншого боку прикріплені до шківів 8. Вали 7 встановлені на підшипникові опори водила 6 (або підвіски) і через пружні елементи передають крутний момент робочим контейнерам. Для створення інерційної технологічної дії на контейнерах 9 нерухомо встановлені неврівноважені маси - дебаланси 11. Оброблювані деталі, а також гранульований робочий наповнювач, які складають технологічне завантаження, переміщуються всередині контейнерів 9. Другий електродвигун 12 через муфту 13 з'єднаний з центральним валом 14, на кінці якого нерухомо встановлений шків 15. Пристрій працює таким чином. Перед початком процесу обробки в контейнер 9 вручну або за допомогою спеціальних пристосу вань завантажуються партії деталей і відповідний тип робочого гранульованого наповнювача. При включенні тільки електродвигуна 1 крутний момент через муфту 2 і клинопасову передачу буде передаватися до пустотілого валу 5 і водила 6. Разом з ними контейнери 9 будуть обертатися відносно центральної осі 14 і власних осей 7, тобто здійснювати планетарний рух. Оскільки контейнери 9 мають ексцентрично розташовані дебалансні маси 11, то їх центр мас при обертанні буде зміщуватись відносно осі обертання 7, що призводить до коливань робочих контейнерів в горизонтальній площині відносно осі 7. Якщо включити тільки електродвигун 12, то через муфту 13 і центральний вал 14 за допомогою клинопасової передачі обертальний рух буде передаватися до контейнерів 9. При цьому наявність неврівноважених мас 11 контейнерів, а також пружних елементів 10 обумовлює виникнення коливань контейнерів з технологічним завантаженням в горизонтальній площині. При включенні обох електродвигунів контейнери 9 будуть здійснювати одночасно планетарний рух і крутильні коливання. Наявність коріолісових сил, а також додаткова вібраційна дія зумовлюють підвищення інтенсифікації процесу обробки. До того ж, за рахунок зміни частоти обертання привідних валів 5 і 14 можна здійснювати незалежне регулювання кутових швидкостей обертання контейнерів 9 відносно власних осей 7 і 14. Після закінчення циклу обробки привідні електродвигуни виключаються і деталі за допомогою спеціального сітчастого пристосування виймаються з маси робочого гранульованого середовища. 2 32665 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
