Паста-модифікатор іржі

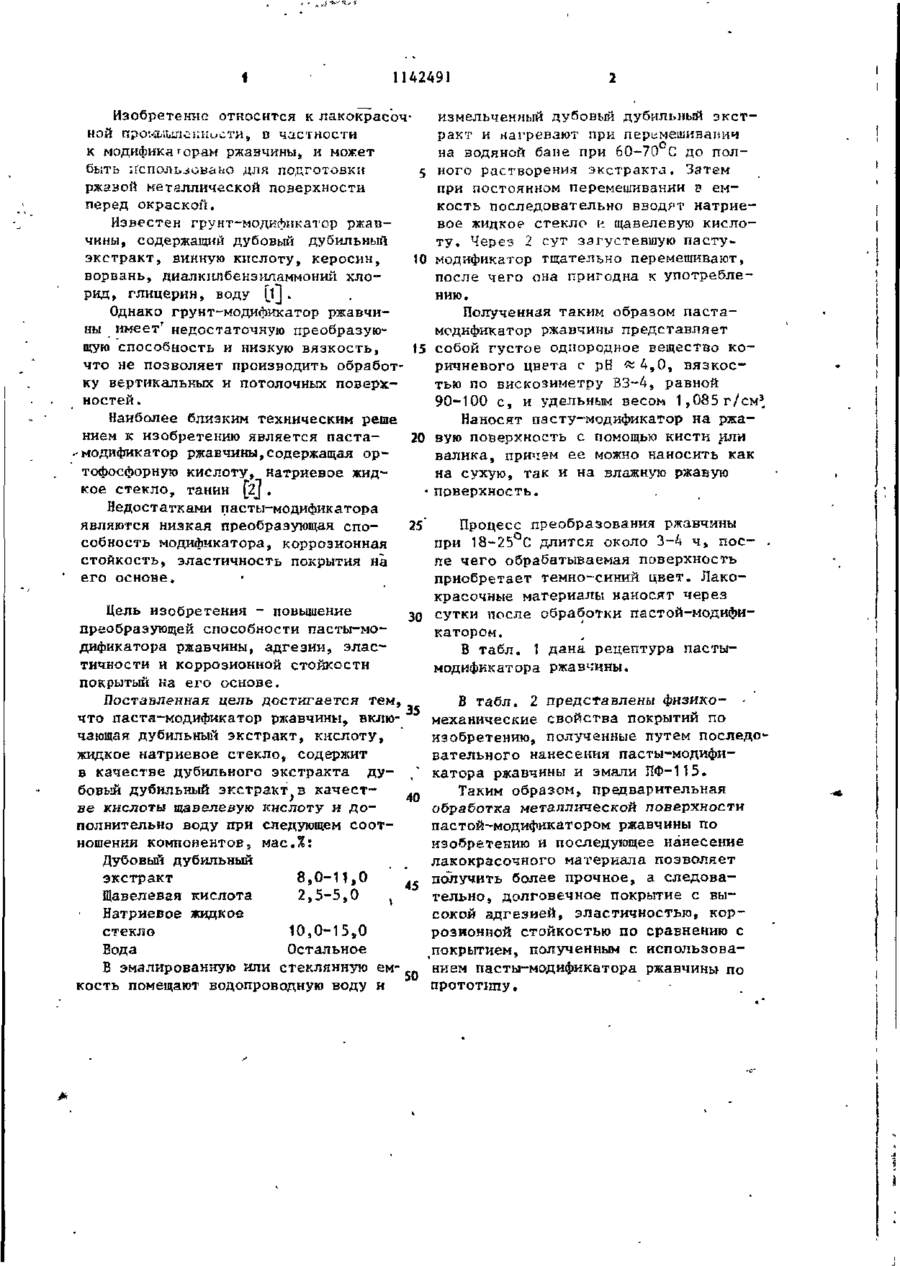

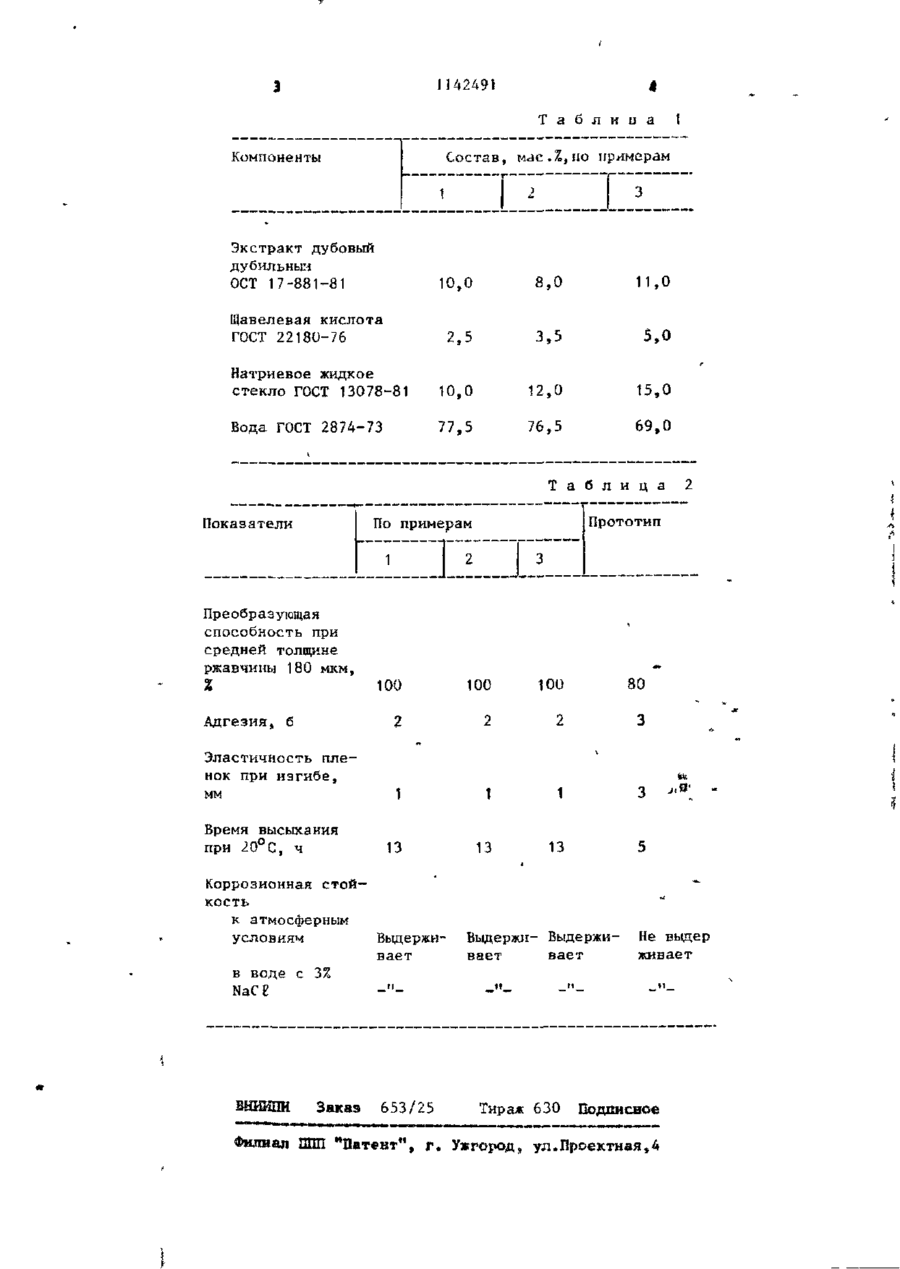

СОЮЗ СОВЕТСКИХ СШМАЛИСПНЕСМИХ РЕСПУБЛИК (19) 4Є5О *£м!Йгь С G9 I і 5/12 ^ДАРСТВЕННЫЙ НОМ ДЕПАМ ИЗОБРЕТЬНМ И СПНРЫТИЙ С І1 К (2ї) 3 (22) 25. 11,й2 .-(46) 2 8 . 0 2 . 8 5 Бюа. їг З (72) С.И.Ямщик (71) Проекті-ю-констр/кторское бюро Главречфлпта УСС° (53) 6 6 7 . 6 3 3 . 2 ( 0 8 о . 8 ) (56) 1, Ап орское свидетельство СССР № 209610, кл, Г 0 4 D 5/12, 19Со. 2. Применение специальных iK/Крытий для зашиты от коррозии сооружений и обпа'5откз поверхности.К«, ВНИИОЭНГ, 1374, с . Л Гпрототип). (54) (571 ЇІАСТА-МОДИФИ^ТОР РЧіАВЧИНЫ( включающая дубнліиый экстракт, кислоту, жхщьое натриевое стекло, о т л и н я ю т а я с л тем, что, с целью позышиния преобразующей способности пастн-модифика'юра ржавчины, адгезии, зластичьсетп ТІ коррозионной стойкости покрытий на его о с НОВР> он.! содержит п качествр ЛУДИЛЬНОЇ о экстр н "М дуОовый дубильньїії экстракт, в кячег гве киснсть» С ^ ' Р ^ ' Є вуі-і кгти^огу і ; дополыитепьно воду при СЛе^УЮ/ЦСИ CftO Г І І О Ш Є Р И И кас.Л: Дубовый дубильный і Щавелєвач кис но га Натриевое жидкое стекло Вод-д К'*МПО ЄЇІ'ЇОЕ, 8,0-11,0 10,0-15,0 Остальное і 1142491 Изобретение относится к лакокрасочной промьіііілокїіисти, о частности к модификаторам ржавчины, и может измельченный дубовый дубильный экстракт и нагревают при перемешивании на водяной бане при 60-70 С до полбЬІТЬ ЇҐСПОЛЬ-іОВаїіО ДЛЯ ПОДГОТОВКИ 5 ного растворения экстракта. Затем ржавой металлической поверхности при постоянном перемешивании І ем? перед окраской. кость последовательно вводят натриеИзвестен грунт-модкфикатор ржаввое жидкое стекло и щавелевую кисло. чины, содержащий дубовый дубильный ту. Через 2 сут загустевшую пастуэкстракт, винную кислоту, керосин, J0 модификатор тщательно перемешивают, ворвань, диалкіїлбензїшаммоний хлопосле чего она пригодна к употреблерид, глицерин, воду [і] . нию. Однако грунт-модификатор ржавчиПолученная таким образом пастаны имеет' недостаточную преобразуюмодификатор ржавчины представляет щую способность и низкую вязкость, 15 собой густое однородное вещество кочто не позволяет производить обработричневого цвета с рН ^ 4 , 0 , вязкоску вертикальных и потолочных поверхтью по вискозиметру ВЗ-4, равной ностей. 90-100 с, и удельным весом 1,085 г/см3. Наиболее близким техническим реше Наносят пасту-модификатор на ржанием к изобретению является паста20 вую поверхность с помощью кистн или •модификатор ржавчины,содержащая орвалика, причем ее можно наносить как тофосфорную кислоту, натриевое жидна сухую, так и на влажную ржавую кое стекло, танин [ J . 2 поверхность. Недостатками пасты-модификатора Процесс преобразования ржавчины являются низкая преобразующая спо25 при 18-25°С длится около 3-4 ч, пос- . собность модификатора, коррозионная стойкость, эластичность покрытия на ле чего обрабатываемая поверхность его основе. приобретает темно-синий цвет. Лакокрасочные материалы накосят через Цель изобретения - повышение эл сутки после обработки пастой-модифипреобразующей способности пасты-мокатором. дификатора ржавчины, адгезии, эласВ табл. 1 дана рецептура пастытичности и коррозионной стойкости модификатора ржавчины. покрытый на его основе. Поставленная цель достигается тем, В табл. 2 представлены фнзико- • что паста-модификатор ржавчины, вклю- 35 механические свойства покрытий по чающая дубильный экстракт, кислоту, изобретению, полученные путем последожидкое натриевое стекло, содержит вательного нанесения пасты-модифив качестве дубильного экстракта дукатора ржавчины и эмали ПФ-115. бовый дубильный экстракт в качестТаким образом, предварительная ве кислоты щавелевую кислоту и дообработка металлической поверхности полнительно воду при следующем соотпастой-модификатором ржавчины по ношении компонентов; мас.%: изобретению и последующее нанесение Дубовый дубильный лакокрасочного материала позволяет экстракт 8,0-11,0 получить более прочное, а следова45 Щавелевая кислота 2,5-5,0 х тельно, долговечное покрытие с выНатриевое жидкое сокой адгезией, эластичностью, корстекло 10,0-15,0 розионной стойкостью по сравнению с Вода Остальное покрытием, полученным с использованием пасты-модификатора ржавчины по Б эмалированную или стеклянную ем50 прототипу. кость помещают водопроводную воду н 1142491 Т а б л и ц а t Состав, мас.%,но примерам Компоненты 1 Экстракт дубовый дубильный ОСТ 17-881-81 2 11 ,0 8 ,0 10,0 Щавелевая кислота ГОСТ 22180-76 ІЗ 5,о 3 2,5 Натриевое жидкое стекло ГОСТ 13078-81 10,0 12 ,о 15 ,0 Вода ГОСТ 2874-73 77,5 76 69 Т а б л и ц а Прототип По примерам Показатели 1 2 I 2 Преобразующая способность при средней толщине ржавчины 180 мкм, X 100 100 80 2 Адгезия, б 100 2 2 3 Эластичность пленок при изгибе, мм Время высыхания при 20°С, ч t№ 13 Коррозионная стойкость к атмосферным условиям Выдерживает в воде с 3% NaCE Заказ 653/25 13 13 Выдержи- Выдерживает вает Тираж 630 Не выдер живает Подписное Филиал ШЇЇІ "Патент", г. Ужгород5 уд.Проектная,
