Секційне шарошкове долото

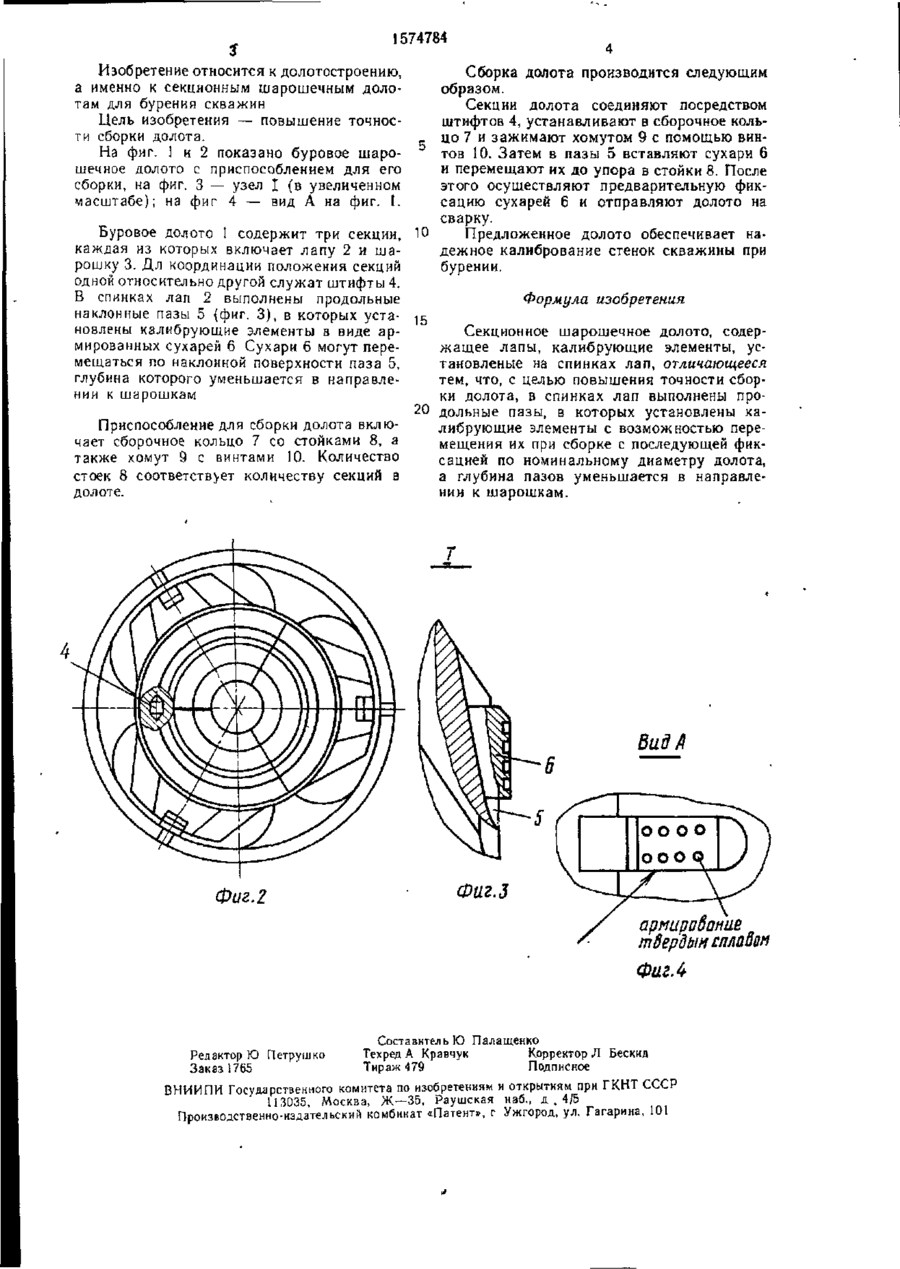

Изобретение откосится к секционным шарошечным долотам для бурения скважин. Цель изобретения — повышение точности сборки долота. Долото ! содержит сенам», включающие лапу 2 и шарошку 3. В спинках лап 2 выполнены наклонные пазы, в которых установлены калибрующие элементы с возможностью перемещения. Приспособление для сборки долота включает сборочное кольцо 7 со стойками 8 и XOMVT 9 с винтами 10. Соединенные секции долота устанавливают в кольцо 7 и зажимают хомутом 9 с помощью винтов 10. Затем калибрующие элементы перемещают до упора в стойки 8, фиксируют эти элементы и отправляют долото на сварку. Долото обеспечивает надежное калибрование стенок скважины при бурении. 4 ил. W (Л ел оо Фиг.1 1574784 Изобретение относится к долотостроению, а именно к секционным шарошечным долотам для бурения скважин Цель изобретения — повышение точности сборки долота. На фиг. ] и 2 показано буровое шарошечное долото с приспособлением для его сборки, на фиг. 3 — узел I (в увеличенном масштабе); на фиг 4 — вид А на фиг. I. Сборка долота производится следующим образом. Секции долота соединяют посредством штифтов 4, устанавливают в сборочное кольцо 7 и зажимают хомутом 9 с помощью винтов 10. Затем в пазы 5 вставляют сухари 6 и перемещают их до упора в стойки 8. После этого осуществляют предварительную фиксацию сухарей 6 и отправляют долото на сварку. Буровое долото I содержит три секции, Ю Предложенное долото обеспечивает накаждая из которых включает лапу 2 и шадежное калибрование стенок скважины при рошку 3. Дл координации положения секций бурении. одной относительно другой служат штифты 4. В спинках лап 2 выполнены продольные Формула изобретения наклонные пазы 5 {фиг. 3), в которых уста- 1 5 новлены калибрующие элементы в виде арСекционное шарошечное долото, содермированных сухарей 6 Сухари 6 могут пережащее лапы, калибрующие элементы, усмещаться по наклонной поверхности паза 5, тановленые на спинках лап, отличающееся глубина которого уменьшается в направлетем, что, с целью повышения точности сборнии к шарошкам ки долота, в спинках лап выполнены про20 дольные пазы, в которых установлены каПриспособление для сборки долота вклюлибрующие элементы с возможностью перечает сборочное кольцо 7 со стойками 8, а мещения их при сборке с последующей фиктакже хомут 9 с винтами 10. Количество сацией по номинальному диаметру долота, а глубина пазов уменьшается в направлестоек 8 соответствует количеству секций в нии к шарошкам. долоте. Фиг.2 армиробаиае твердым ШП&ВМ Фиг. 4 Составитель Ю Палащенко Техред А Кравчук Корректор Л Бескид Редактор Ю Петрушко Тираж 479 Подписное Заказ 1765 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ' L13035, Москва, Ж—35, Раушская наб., д . 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул. Гагарина, 101
