Номер патенту: 27687

Опубліковано: 16.10.2000

Автори: Евіс Вендерлін Рут, Евіс Грехем Мартін

Завантажити PDF файл.

Формула / Реферат

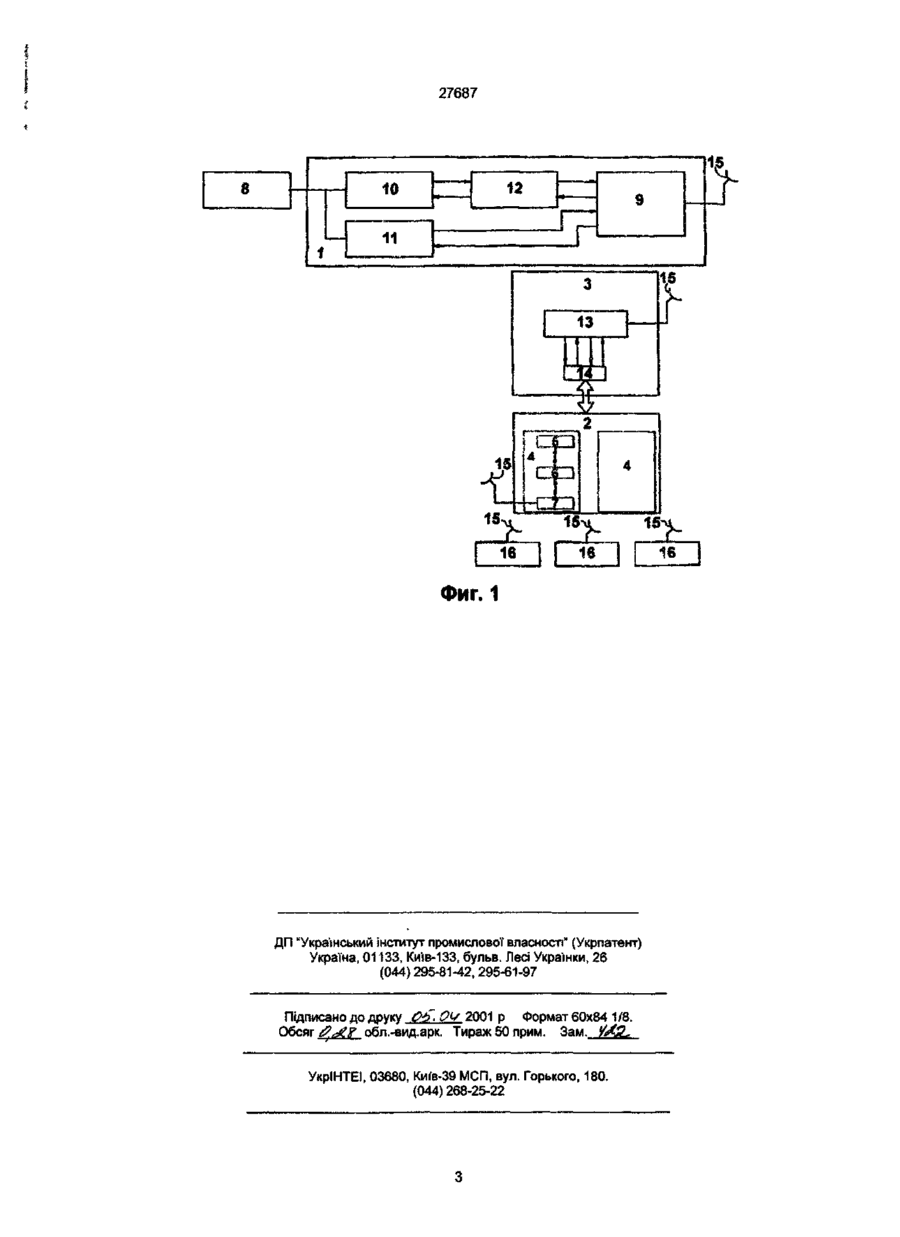

(57) 1. Система связи с абонентскими станциями, содержащая коммутатор, блок канальных модуляторов, дистанционный процессор, при этом коммутатор включен между центральной станцией и дистанционным процессором, который соединен с блоком канальных модуляторов, содержащим канальные модули, каждый из которых содержит соединенные между собой блок речевого кодека, блок управления каналом и модемы, отличающаяся тем, что коммутатор содержит первый концентратор, соединенный с преобразователем информационных данных и преобразователем сигнальных данных, объединенные входы которых являются входом коммутатора, вход-выход перво  го концентратора соединен через радиолинию с антенной, подключенной ко второму концентратору дистанционного процессора, при этом второй концентратор соединен с интерфейсом, вход-выход которого является входом-выходом дис  танционного процессора, а входы-выходы модемов блока канальных модуляторов соединены с антенной, которая через радиолинии соединена с абонентскими станциями.

2. Система по п. 1, отличающаяся тем, что между преобразователем информационных данных и первым концентратором включен зхоподавитель.

Текст

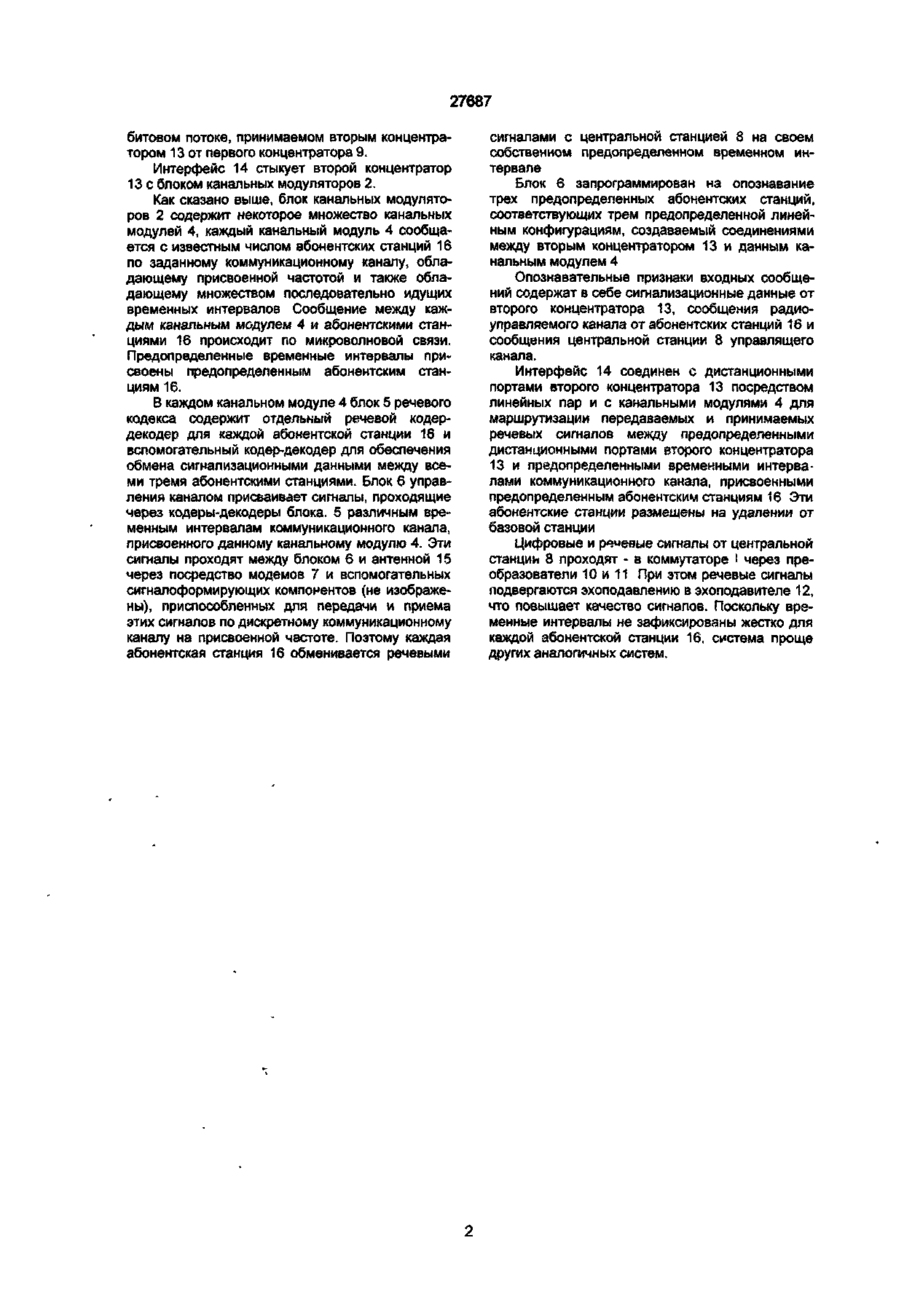

1. Система связи с абонентскими станциями, содержащая коммутатор, блок канальных модуляторов, дистанционный процессор, при этом коммутатор включен между центральной станцией и дистанционным процессором, который соединен с блоком канальных модуляторов, содержащим ка нальные модули, каждый из которых содержит соединенные между собой блок речевого кодека, блок управления каналом и модемы, отличающаяся тем, что коммутатор содержит первый концентратор, соединенный с преобразователем информационных данных и преобразователем сигнальных данных, объединенные входы которых являются входом коммутатора, вход-выход первого концентратора соединен через радиолинию с антенной, подключенной ко второму концентратору дистанционного процессора, при этом второй концентратор соединен с интерфейсом, входвыход которого является входом-выходом дистанционного процессора, а входы-выходы модемов блока канальных модуляторов соединены с антенной, которая через радиолинии соединена с абонентскими станциями. 2. Система по п. 1, отличающаяся тем, что между преобразователем информационных данных и первым концентратором включен зхоподавитель. ем о Изобретение относится к системам радиотелефонной связи. Задача изобретения - упрощение системы связи. На чертеже представлена функциональная электрическая система связи. Система связи с абонентскими стациями содержит коммуутатор 1, блок канальных модуляторов 2, дистанционный процессор 3, канальные модули 4, блок 5 речевого кодекса, блок 6 управления каналом, модемы 7, центральную станцию 8, первый концентратор 9, преобразователь 10 информационных данных, преобразователь 11 сигнальных данных, зхоподавитель 12, второй концентратор 13, интерфейс 14, а также антенны 15 и абонентские станции 16. Система связи работает следующим образом. Первый концентратор 9 маршрутизирует сигналы от предопределенных линейных пар (которые присоединены к предопраделенным внешней сети портам на центральной станции 8) на предопределенные последовательно идущие временные интервалы в битовом потоке, генерируемом первым концентратором 9. Первый концентратор 9 также маршрутизирует сигналы на предопреде ленные внешней сети порты на центральной станции по предопределенным линейным парам от предопределенных последовательно идущих временных интервалов в битовом потоке, принимаемом первым концентратором 9. Первый концентратор передает и принимает такие битовые потоки через посредство микроволновой антенны 15. Эти битовые потоки идут между антенной 15 и микроволновой антенной 15, соединенной со вторым концентратором 13, входящим в состав дистанционного процессора 3. Второй концентратор 13 имеет некоторое число дистанционных портов, соединенных с интерфейсом 14 посредством линейных пар. Второй концентратор 13 маршрутизирует сигналы от предопределенных дистанционных терминалов (которые соединены с предопределенными линейными парами) на предопределенные последовательно идущие временные интервалы в битовом потоке, генерируемом вторым концентратором 13. Дистанционный концентратор 13 также маршрутизирует сигналы на предопределенные дистанционные порты от предопределенных последовательно идущих временных интервалов в 55* СО СО СМ О) 27687 битовом потоке, принимаемом вторым концентратором 13 от первого концентратора 9. Интерфейс 14 стыкует второй концентратор 13 с блоком канальных модуляторов 2. Как сказано выше, блок канальных модуляторов 2 содержит некоторое множество канальных модулей 4, каждый канальный модуль 4 сообщается с известным числом абонентских станций 16 по заданному коммуникационному каналу, обладающему присвоенной частотой и также обладающему множеством последовательно идущих временных интервалов Сообщение между каждым канальным модулем 4 и абонентскими станциями 16 происходит по микроволновой связи. Предопределенные временные интервалы присвоены предопределенным абонентским станциям 16. В каждом канальном модуле 4 блок 5 речевого кодекса содержит отдельный речевой кодердекодер для каждой абонентской станции 16 и вспомогательный кодер-декодер для обеспечения обмена сигнализационными данными между всеми тремя абонентскими станциями. Блок 6 управления каналом присваивает сигналы, проходящие через кодеры-декодеры блока. 5 различным временным интервалам коммуникационного канала, присвоенного данному канальному модулю 4. Эти сигналы проходят между блоком 6 и антенной 15 через посредство модемов 7 и вспомогательных сигналоформирующих компонентов (не изображены), приспособленных для передачи и приема этих сигналов по дискретному коммуникационному каналу на присвоенной частоте. Поэтому каждая абонентская станция 16 обменивается речевыми сигналами с центральной станцией 8 на своем собственном предопределенном временном интервале Блок 6 запрограммирован на опознавание трех предопределенных абонентских станций, соответствующих трем предопределенной линейным конфигурациям, создаваемый соединениями между вторым концентратором 13 и данным канальным модулем 4 Опознавательные признаки входных сообщений содержат в себе сигнализационные данные от второго концентратора 13, сообщения радиоуправляемого канала от абонентских станций 16 и сообщения центральной станции 8 управлящего канала. Интерфейс 14 соединен с дистанционными портами второго концентратора 13 посредством линейных пар и с канальными модулями 4 для маршрутизации передаваемых и принимаемых речевых сигналов между предопределенными дистанідионньїми портами второго концентратора 13 и предопределенными временными интервалами коммуникационного канала, присвоенными предопределенным абонентским станциям 16 Эти абонентские станции размещены на удалении от базовой станции Цифровые и речевые сигналы от центральной станции 8 проходят - в коммутаторе і через преобразователи 10 и 11 При этом речевые сигналы подвергаются эхоподавлению в эхоподавителе 12, что повышает качество сигналов. Поскольку временные интервалы не зафиксированы жестко для каждой абонентской станции 16, система проще других аналогичных систем. 27687 Фиг. 1 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Ки'ів-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку ОЬ, £?У 2001 р Формат 60x84 1/8. Обсяг #Лії обл.-вид.арк. Тираж 50 прим. Зам. f£

Дивитися

Додаткова інформація

Назва патенту англійською

Communication system with user stations

Автори англійською

Avis Graham Martin, Avis Wanderlin Ruth

Назва патенту російською

Система связи с абонентскими станциями

Автори російською

Эвис Грехем Мартин, Эвис Вендерлин Рут

МПК / Мітки

МПК: H04B 7/00

Мітки: абонентськими, зв'язку, станціями, система
