Паста-модифікатор іржі

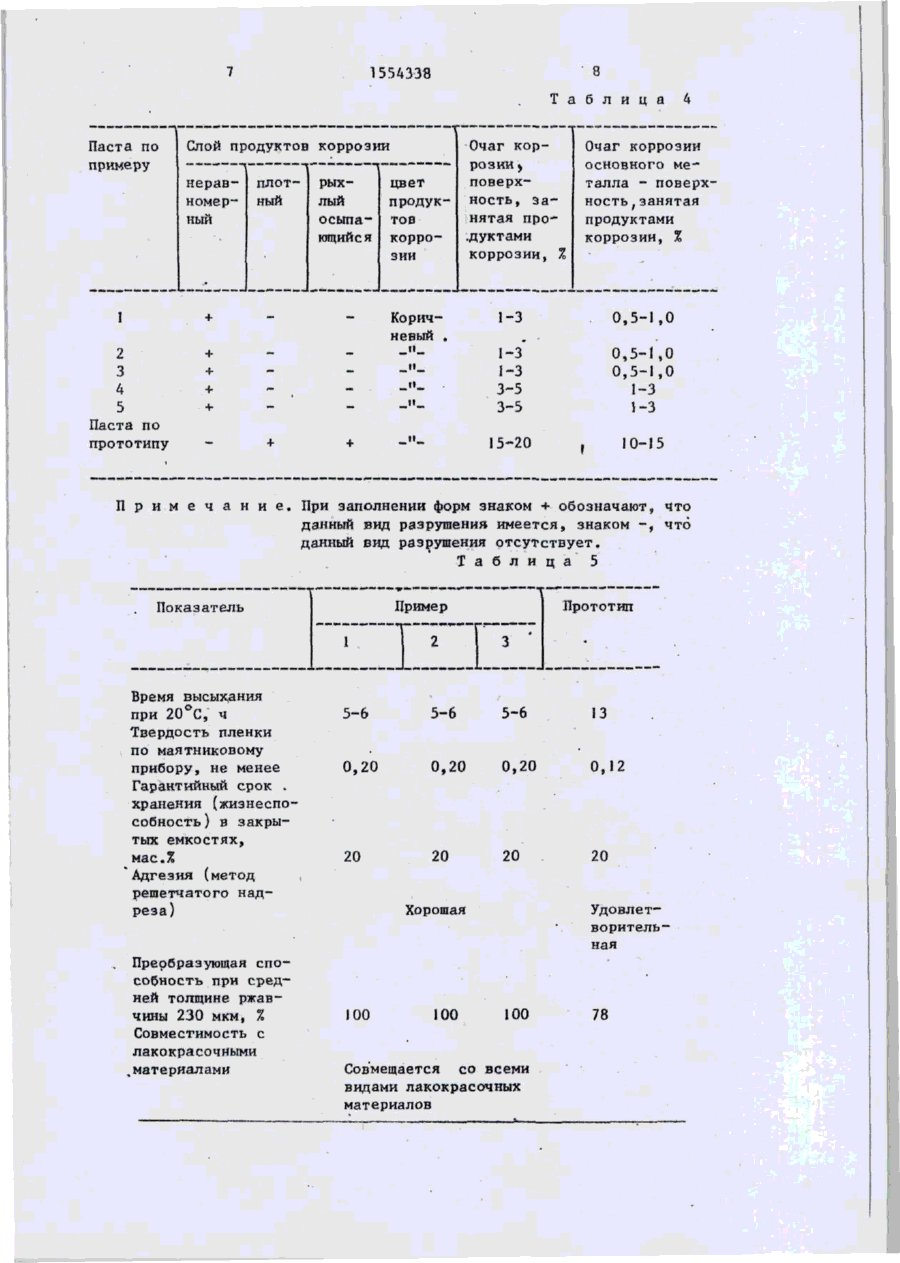

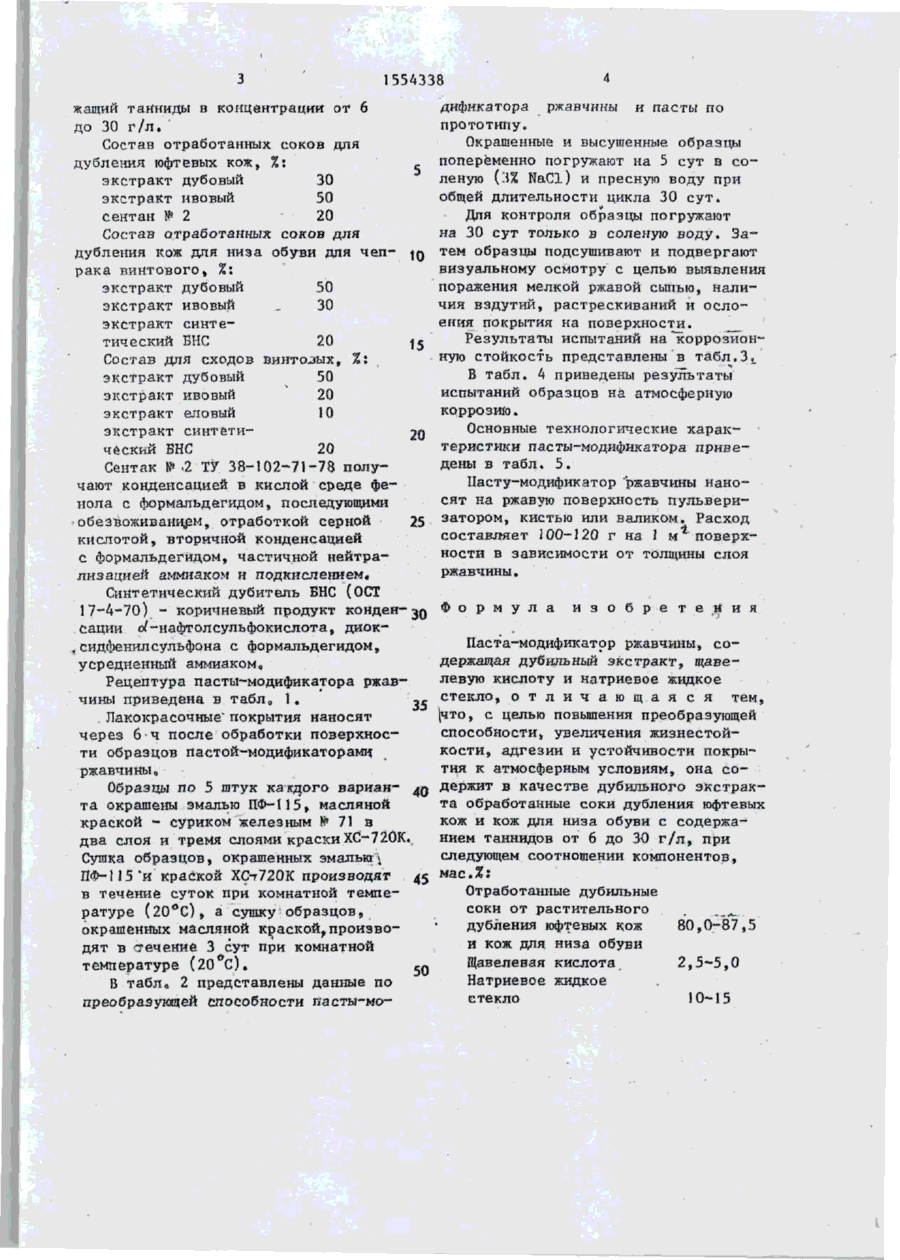

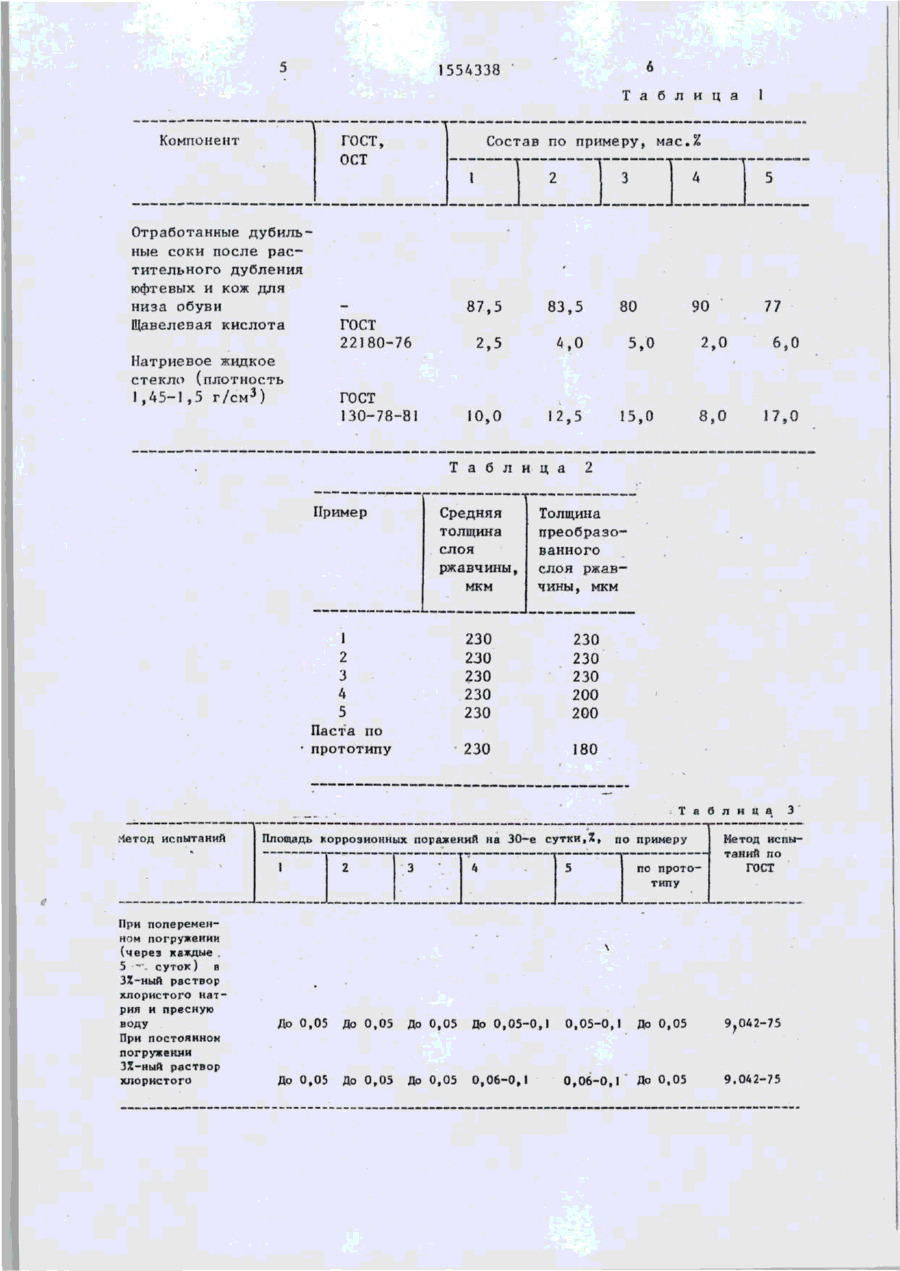

Изобретение относится к получению п а с т о о б р а з н ы х модификаторов ржавчины, необходимых для п о д г о т о в к и к о к р а с к е ржавых д е т а л е й , расположенных И з о б р е т е н и е о т н о с и т с я к получению п а с т о о б р а з н ы х модификаторов ржавчины, необходимых для п о д г о т о в к и к о к р а с к е ржавых д е т а л е й , расположенных наклонно^ в е р т и к а л ь н о или в п о т о п о ч ном положении, преимущественно при п о с т р о й к е и ремонте судов типа р е ка - м о р е . Цепью и з о б р е т е н и я я в л я е т с я повышение преобразующей с п о с о б н о с т и , у в е л и ч е н и е жизнеспособности а д г е з и и н у с т о й ч и в о с т и покрытия к атмосферным условиям,, Способ п р и г о т о в л е н и я пасты-модификатора ржавчины независимо от к о н к р е т н о г о с о с т а в а заключается в с л е д у ющем, В эмалированный и стеклянный с о суд в н о с я т р а с ч е т н о е к о л и ч е с т в о п р е д в а р и т е л ь н о отфильтрованного и у с р е д ненного по содержанию таннидов о т р а 12-90 т~ наклонно, в е р т и к а л ь н о или в п о т о л о ч ном положении, преимущественно при п о с т р о й к е и ремонте судов типа р е к а море» Изобретение п о з в о л я е т повысить преобразующую с п о с о б н о с т ь , у в е л и ч и т ь •жизнеспособность,адгезию и у с т о й ч и в о с т ь покрытия к атмосферным у с л о в и ям з а счет с о в м е с т н о г о и с п о л ь з о в а ния в п а с т е - м о д и ф и к а т о р е ржавчины отработанных дубильных соков от р а с т и т е л ь н о г о дубления юфтевых кож и кож для низа обувч с содержанием, м а с . % : таннцдоз от 6 до 30 г / л от 80 до 8 7 , 5 ; щавелевой кислоты от 2 , 5 до 5 ; н а т р и е в о е жидкое с т е к л о от 10 до 15„ 5 т а б л 0 ботанкого дубильного сока после р а с т и т е л ь н о г о д у б л е н и я юфтевых и подошвенных кож, а з а т е м при перемешивании до полного р а с т в о р е н и я в в о д я т щавелевую к и с л о т у , п о с л е ч е г о также прн перемешивании вводят н а т р и е в о е жидк о е ст екло« Паста-модификатор ржавчины г о т о в а к употреблению. Подключенная таким образом п а с т а модификатор ржавчины п р е д с т а в л я е т собой г у с т о е (Однородное вещество к о р и ч н е в о г о ц в е т а с рН ^ 4 , 0 ; в я з костью по в и с к о з и м е т р у ВЗ-4, равной 70-100 с и плотностью 1,085 г / с м 3 . Отработанные дубильные с о к и , к о т о рые на кожевенных з а в о д а х сливают в сточные воды, представляют собой водный р а с т в о р сложного с о с т а в а , получаемый в р е з у л ь т а т е р а с т и т е л ь н о г о дубления в б а р а б а н а х юфтевых и кож для низа обуви (подошвенных), с о д е р 1554338 жатий таннидьг в концентрации от 6 до ЗО г/л. Состав отработанных соков для дубления юфтевых кож, %: с экстракт дубовый 30 экстракт ивовый 50 сентан № 2 20 Состав отработанных соков для дубления кож для низа обуви для чеп- ю рака винтового, %: экстракт дубовый 50 экстракт ивовый 30 экстракт синтетический БИС 20 15 Состав для сходов винтовых» %: экстракт дубовый 50 экстракт ивовый 20 экстракт еловый 10 экстракт синтети20 чбский БНС 20 Сентак № .2 ТУ 38-102-71-78 получают конденсацией в кислой среде фенола с формальдегидом, последующими обезвоживанием, отработкой серной 25 кислотой, вторичной конденсацией с формальдегидом, частичной нейтрализацией аммиаком и подкислением« Синтетический дубитель БНС (ОСТ 17-4-70) - коричневый продукт конден- JQ сации ef-нафтолсульфокислота, диок,СйДфенилсульфона с формальдегидом, усредненный аммиакомо Рецептура пасты-модификатора ржавчины приведена в табл в t . « Лакокрасочные' покрытия наносят через 6 ч после обработки поверхности образцов пастой-модификаторами, ржавчиньц Образцы по 5 штук кащого вариан- 40 та окрашены эмалью ПФ-115, масляной краской - суриком железным № 71 в два слоя и тремя слоями краски ХС- 7 20К. Сушка образцов, окрашенных эмалью і ЇЇФ-115'И краской ХС-г72ОК производят 45 в течение суток при комнатной температуре (20°С), а сушку образцов» окрашенных масляной краской,производят в течение 3 сут при комнатной температуре (20 с ) . 50 В табл 0 2 представлены данные по преобразующей способности пасты-мо дификатора ржавчины и пасты по прототипуОкрашенные и высушенные образцы попеременно погружают на 5 сут в соленую (ii% NaCl) и пресную воду при общей длительности цикла 30 сут» Для контроля образцы погружают на 30 сут только в соленую воду. Затем образцы подсушивают и подвергают визуальному осмотру с целью выявления поражения мелкой ржавой сыпью, наличия вздутий, растрескиваний и ослоения покрытия на поверхности. Результаты испытаний на коррозионную стойкость представлены в табл.3. В табл. 4 приведены результаты испытаний образцов на атмосферную коррозию. Основные технологические характеристики пасты-модифнкатора приведены в табл, 5.Иасту-модификатор ржавчины наносят на ржавую поверхность пульверизатором, кистью или валиком. Расход составляет І 00-Ї20 г на 1 м поверхности в зависимости от толщины слоя ржавчины, Ф о р м у л а и з о б р е т е н и я Паста-модификатор ржавчины, содержащая дубильный экстракт, щавелевую кислоту и натриевое жидкое стекло, о т л и ч а ю щ а я с я тем, (что, с целью повышения преобразующей способности, увеличения жизнестойк о с т и адгезии и устойчивости покрытия к атмосферным условиям, она содержит в качестве дубильного экстракта обработанные соки дубления юфтевых кож и кож для низа обуви с содержанием таннидов от 6 до 30 г/л, при следующем соотношении компонентов, мас.%; Отработанные дубильные соки от растительного , _^ • дубления юфтевых кож 80,0-87,5 и кож для низа обуви Щавелевая кислота 2,5*5,0 Натриевое жидкое стекло 10-15 8 1554338 Т а б л и ц а , _ 1 примеру Слой продуктов коррозии неравномер Очаг кор плот рых ный лый цвет продук осыпающийся корро ный тов зии _ + 1 2 3 + 4 5 + Преобразующая способность при средней толщине ржавчины 230 мкм, % Совместимость с лакокрасочными .материалами >•/-.'• основного ме талла - поверхность, занятая продуктами коррозии, % Коричневый . _||_ -»_»— -"_ 13 0,5-1.0 1-3 1-3 3-5 3-5 0,5-1,0 0,5-1,0 15-20 10-15 1-3 1-3 При заполнении форм знаком + обозначают, что данный вид разрушения имеется, знаком -, что данный вид разрушения отсутствует. Т а б л и ц а 5 Пример Показатель Время высыхания при 20°С, ч Твердость пленки по маятниковому прибору, не менее Гарантийный срок . хранения (жизнеспособность ) в закрытых емкостях, мас.% Адгезия (метод решетчатого надреза) г\ *+ 1 3 Г\ ¥1 ТІ ґ\ Г* ґ\ розни у поверхность, занятая про.дуктами коррозии, % Паста по прототипу П р и м е ч а н и е . Очаг коррозии Т^Л О till Л "Іаста по Прототип 5-6 5-6 5-6 13 0,20 0,20 0,20 0,12 20 20 20 20 Хорошая 100 I00 Удовлетворительная 100 Совмещается со всеми видами лакокрасочных материалов 78 155A338 Т а б л и ц а Компонент Состав по примеру, мас.% Отработанные дубильные соки после растительного дубления юфтевых и кож для низа обуви Щавелевая кислота 87,5 4,0 5,0 2,0 6,0 10,0 ГОСТ 130-78-81 83,5 2,5 ГОСТ 22180-76 Натриевое жидкое стекло (плотность 1,45-1,5 г/см 3 ) 12,5 15,0 8,0 17,0 Т а б л и ц а Пример Средняя толщина слоя ржавчины, 80 . 77 Толщина преобразованного слоя ржавчины, мкм 230 230 230 230 230 230 230 230 200 200 230 1 2 3 4 5 ЕІаста по прототипу 90 2 мкм •Четод испытаний ! 180 Т а 5 л и ц а „. Площадь коррозионных поражений на 30-е сутки,Z, по примеру Метод испытаний по ГОСТ 1 При попеременном погружении (через каждые 5 - суток) в ЗХ-ный раствор хлористого натрия и пресную воду При постоянном погружении ЗЯ-ный раствор хлористого 3 2 3 4 5 по прототипу До 0,05 До 0,05 До 0,05 До 0,05-0,1 0,05-0,J До 0,05 9 ; 042~75 До 0,05 До 0,05 До 0,05 0,06-0,1 0,06-0,1 До 0,05 9.042-75 554338 Редактор Л. Герасимова Составитель Н. Хрусталева Техред М.Ходанич Корректор С.Шекмар Заказ 648/ДСП Тираж 275 Подписное БНИШ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Проиэводственко-иэдательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
