Фільтрувальний пристрій, що безперервно працює

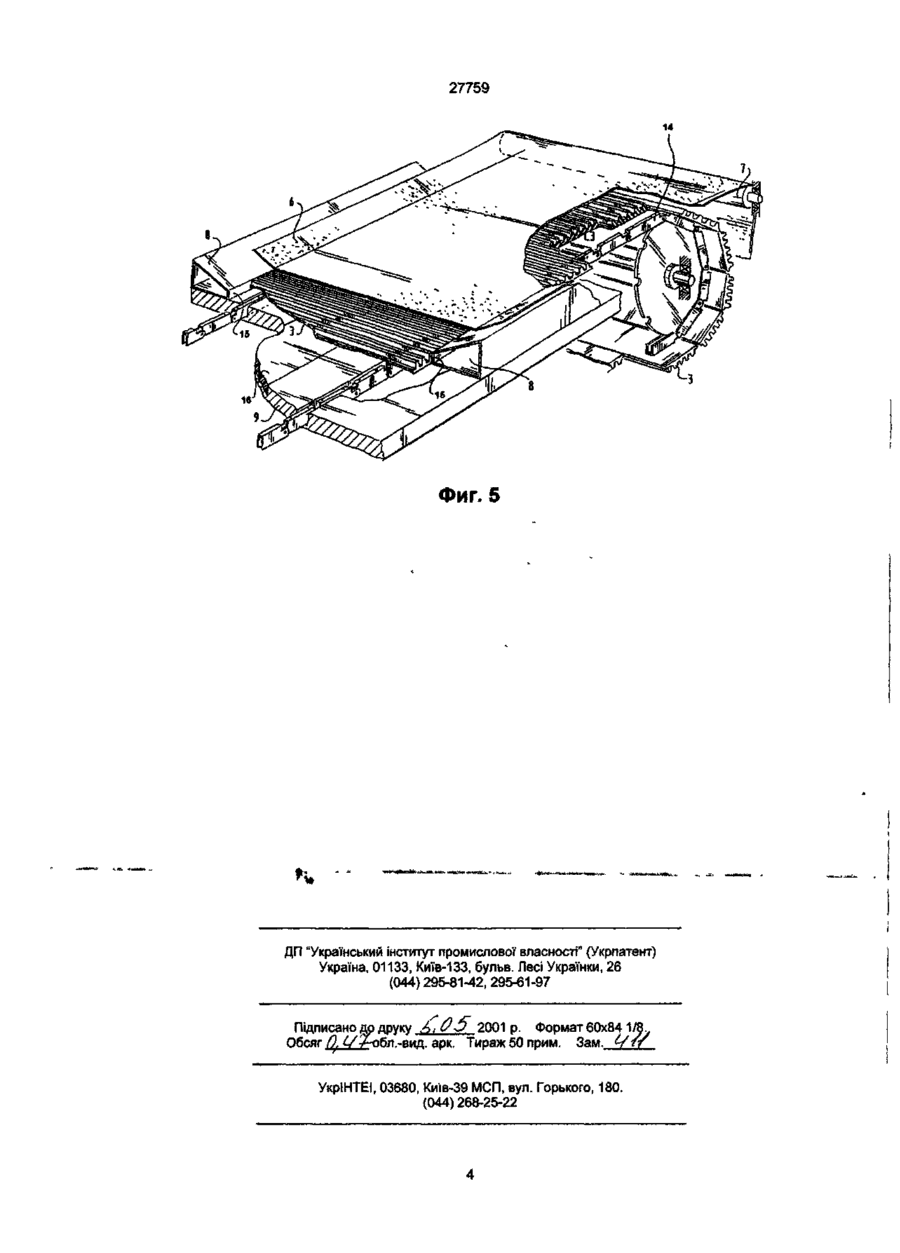

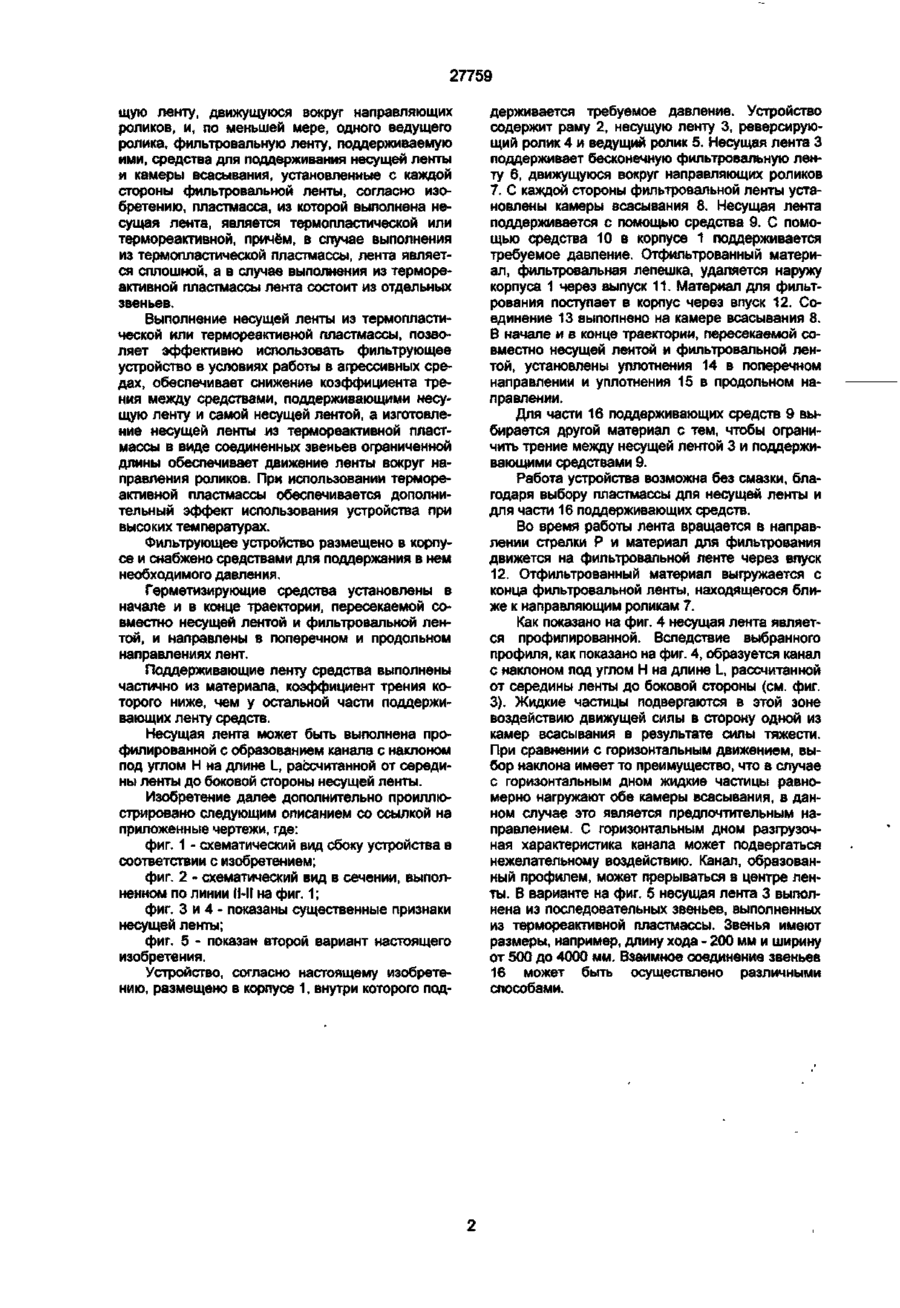

1. Непрерывно работающее фильтрующее устройство, содержащее выполненную из пластмассы несущую ленту, движущуюся вокруг направляющих роликов, и, по меньшей мере, одного ведущего ролика, фильтровальную ленту, поддерживаемую ими, средства для поддерживания несущей ленты и камеры всасывания, установленные с каждой стороны фильтровальной ленты, отличающееся тем, что пластмасса, из которой выполнена несущая лента, является термопластической или термореактивной, причём в случае выполнения из термопластической пластмассы лента является сплошной, а в случае выполнения из термореактивной пластмассы лента состоит из отдельных звеньев. 2. Фильтрующее устройство по п. 1, отличающееся тем, что оно размещено в корпусе и снабжено средствами для поддержания в нем необходимого давления. 3. Фильтрующее устройство по п. 1 или 2, отличающееся тем, что герметизирующие средства установлены в начале и в конце траектории, пересекаемой совместно несущей лентой и фильтровальной лентой и направлены в поперечном и в продольном направлениях лент. 4. Фильтрующее устройство по любому из пп. 1-3, отличающееся тем, что поддерживающие ленту средства выполнены частично из материала, коэффициент трения которого ниже, чем у остальной части поддерживающих ленту средств. 5. Фильтрующее устройство по любому из пп.1-4, отличающееся тем, что несущая лента выполнена профилированной с образованием канала с наклоном под углом Н на длине L, рассчитанной от середины ленты до боковой стороны несущей ленты. Настоящее изобретение касается непрерывно работающего фильтрующего устройства. Такие фильтрующие устройства, в частности, когда они заключены в корпус или кожух, являются очень объемистыми, что создает проблемы на месте их использования, например, в обрабатывающей промышленности. В качестве прототипа заявляемого изобретения принято фильтрующее устройство, содержащее несущую ленту, движущуюся вокруг направляющих и ведущего роликов, фильтровальную ленту, поддерживаемую несущей лентой, и средства для поддерживания несущей ленты. Несущая лента является двухслойной, один из слоев выполнен из резины или полиуретана, а другой, имеющий более высокую прочность на растяжение, выполнен из стали, нейлона, усиленных полимеров. В этом известном фильтрующем устройстве несущая лента выполнена с канавками и отверстиями с тем, чтобы способствовать эффективному прохождению фильтрата через ленту. Однако выполнение канавок и отверстий на несущей ленте может ослабить ее, поэтому несущая лента должна быть усилена, например, посредством металлических полос или нейлоновых кордов. Поскольку часть несущей ленты может быть выполнена из резины, это известное устройство не обеспечивает достаточно эффективной стойкости к агрессивным веществам. Кроме того, при использовании несущей ленты из резины возникает сравнительно большой коэффициент трения, поэтому необходимо применять смазку между средствами, поддерживающими несущую ленту и самой несущей лентой. В основу изобретения поставлена задача обеспечения повышенной стойкости фильтрующего устройства к агрессивным веществам при использовании его в химической среде, в условиях высоких температур, а также обеспечение работы непрерывно работающего фильтрующего устройства без применения смазки, путем выполнения несущей ленты из термопластической или термореактивной пластмассы. Поставленная задача решается тем, что в непрерывно работающем фильтрующем устройстве, содержащем выполненную из пластмассы несу см о ф 1 CM < 27759 щую ленту, движущуюся вокруг направляющих роликов, и, по меньшей мере, одного ведущего ролика, фильтровальную ленту, поддерживаемую ими, средства для поддерживания несущей ленты и камеры всасывания, установленные с каждой стороны фильтровальной ленты, согласно изобретению, пластмасса, из которой выполнена несущая лента, является термопластической или термореактивной, причём, в случае выполнения из термопластической пластмассы, лента является сплошной, а в случае выполнения из термореактивной пластмассы лента состоит из отдельных звеньев. Выполнение несущей ленты из термопластической или термореактивной пластмассы, позволяет эффективно использовать фильтрующее устройство в условиях работы в агрессивных средах, обеспечивает снижение коэффициента трения между средствами, поддерживающими несущую ленту и самой несущей лентой, а изготовление несущей ленты из термореактивной пластмассы в виде соединенных звеньев ограниченной длины обеспечивает движение ленты вокруг направления роликов. При использовании термореактивной пластмассы обеспечивается дополнительный эффект использования устройства при высоких температурах. Фильтрующее устройство размещено в корпусе и снабжено средствами для поддержания в нем необходимого давления. Герметизирующие средства установлены в начале и в конце траектории, пересекаемой совместно несущей лентой и фильтровальной лентой, и направлены в поперечном и продольном направлениях лент. Поддерживающие ленту средства выполнены частично из материала, коэффициент трения которого ниже, чем у остальной части поддерживающих ленту средств. Несущая лента может быть выполнена профилированной с образованием канала с наклоном под углом Н на длине L, рассчитанной от середины ленты до боковой стороны несущей ленты. Изобретение далее дополнительно проиллюстрировано следующим описанием со ссылкой на приложенные чертежи, где: фиг. 1 - схематический вид сбоку устройства в соответствии с изобретением; фиг. 2 - схематический вид в сечении, выполненном по линии II-II на фиг. 1; фиг. 3 и 4 - показаны существенные признаки несущей ленты; фиг. 5 - показан второй вариант настоящего изобретения. Устройство, согласно настоящему изобретению, размещено в корпусе 1, внутри которого под держивается требуемое давление. Устройство содержит раму 2, несущую ленту 3, реверсирующий ролик 4 и ведущий ролик 5. Несущая лента 3 поддерживает бесконечную фильтровальную ленту 6, движущуюся вокруг направляющих роликов 7. С каждой стороны фильтровальной ленты установлены камеры всасывания 8. Несущая лента поддерживается с помощью средства 9. С помощью средства 10 в корпусе 1 поддерживается требуемое давление. Отфильтрованный материал, фильтровальная лепешка, удаляется наружу корпуса 1 через выпуск 11. Материал для фильтрования поступает в корпус через впуск 12. Соединение 13 выполнено на камере всасывания 8. В начале и в конце траектории, пересекаемой совместно несущей лентой и фильтровальной лентой, установлены уплотнения 14 в поперечном направлении и уплотнения 15 в продольном направлении. Для части 16 поддерживающих средств 9 выбирается другой материал с тем, чтобы ограничить трение между несущей лентой 3 и поддерживающими средствами 9. Работа устройства возможна без смазки, благодаря выбору пластмассы для несущей ленты и для части 16 поддерживающих средств. Во время работы лента вращается в направлении стрелки Р и материал для фильтрования движется на фильтровальной ленте через впуск 12. Отфильтрованный материал выгружается с конца фильтровальной ленты, находящегося ближе к направляющим роликам 7. Как показано на фиг. 4 несущая лента является профилированной. Вследствие выбранного профиля, как показано на фиг. 4, образуется канал с наклоном под углом Н на длине L, рассчитанной от середины ленты до боковой стороны (см. фиг. 3). Жидкие частицы подвергаются в этой зоне воздействию движущей силы в сторону одной из камер всасывания в результате силы тяжести. При сравнении с горизонтальным движением, выбор наклона имеет то преимущество, что в случае с горизонтальным дном жидкие частицы равномерно нагружают обе камеры всасывания, в данном случае это является предпочтительным направлением. С горизонтальным дном разгрузочная характеристика канала может подвергаться нежелательному воздействию. Канал, образованный профилем, может прерываться в центре ленты. В варианте на фиг. 5 несущая лента 3 выполнена из последовательных звеньев, выполненных из термореактивной пластмассы. Звенья имеют размеры, например, длину хода - 200 мм и ширину от 500 до 4000 мм. Взаимное соединение звеньев 16 может быть осуществлено различными способами. миф -ч— 'ІИф 691LZ 27759 Фиг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81^2, 295-61-97 Підписано др друку А, 0-5 2001 р. Формат 60x84 1/8. Обсяг О. £/7-обп.-вий. арк. Тираж 50 прим. Зам._/ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
