Пристрій для подавання з рулону і відриву бумажної стрічки

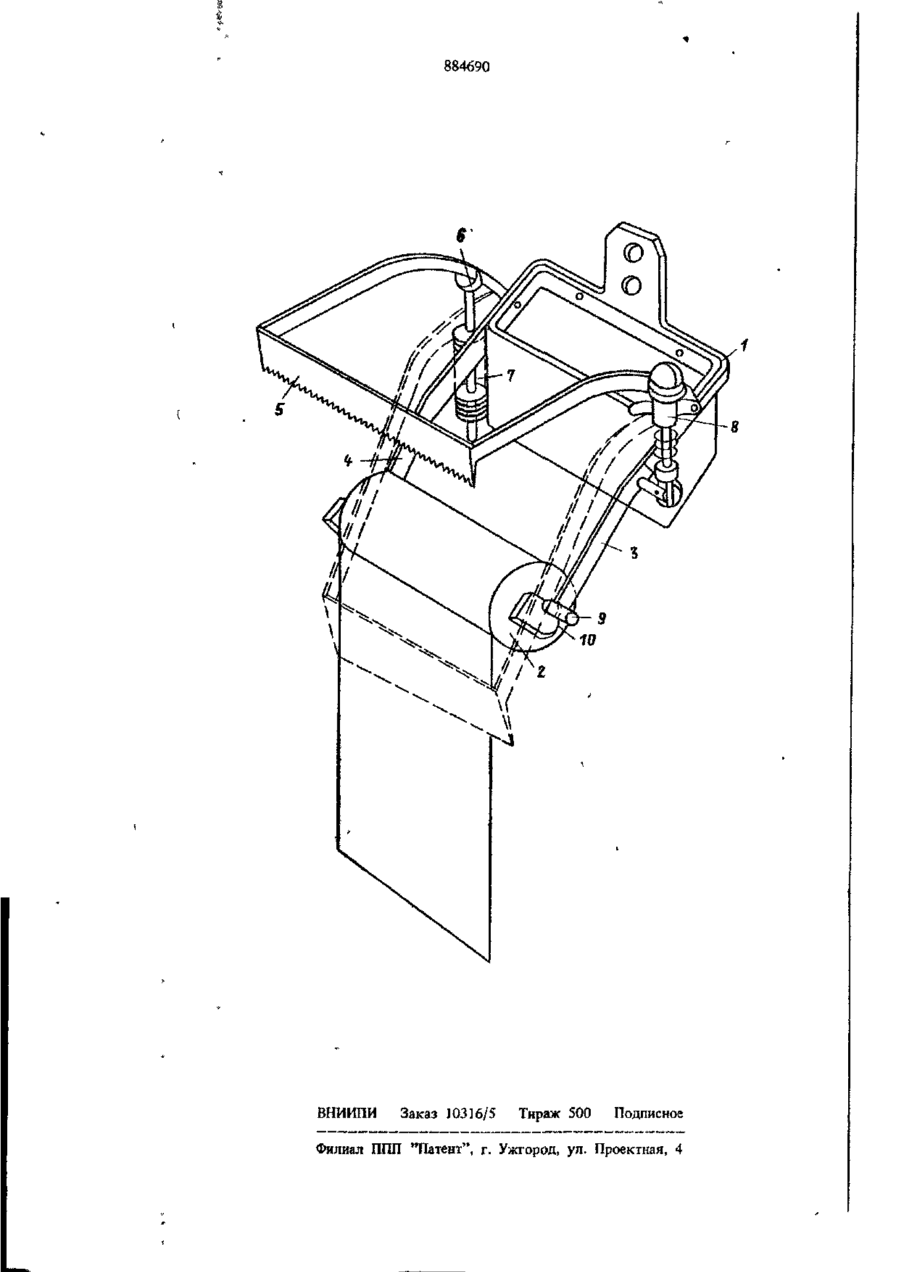

О Союз Советскиї Социалистических Республик К ИЕ АВТОРСКОМУ (II) 884690 СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву — (22)3анвлено 24.10.79 (21) 2835117/28-12 . Кл. А 47 К 10/38 с присоединением заявки № — |Ьсударствеикый комитет СССР (23Шриоритет — во делам изобретений Опубликовано н открытий 30.11.81. ВЮЛЛРТЄНЬ №44 (53) УД К 646.7 (088.8) Дата опубликования описання ЗО.11.81 (72) Автор изобретения А. М. Мазур (71) заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ С РУЛОНА И ОТРЫВА БУМАЖНОЙ ЛЕНТЫ I Изобретение относится к предметам сани* тарно-гигиенического оборудования жилища. Известно устройство для подачи бумажной ленты, содержащее каркас для размещения рулона с бумажной лентой и направляющие, установленные под углом к каркасу [1J. Данное устройство неудобно в пользовании, так как при отрывании части бумажной ленты необходимо вручную придерживать рулон для предотвращения сматывания всей ленты. Известно также устройство для подачи с рулона и обрыва бумажной ленты, содержащее каркас для размещения рулона с бумажной лентой, направляющие, установленные под углом к каркасу, нож с насечками на лезвии, установленный с возможностью вертикального перемещения и средства для фиксации рабо°его и нерабочего положений ножа 12]. Однако известное устройство имеет сложную конструкцию и неудобно в пользовании, требуется много Бремени на заправку ленты под нож. Цель изобретения — повышение удобства в пользовании. Указанная цель достигается тем, что устройство для подачи с рулона и отрыва бумажной ленты содержит каркас для размещения рулона с бумажной лентой, направляю- , щие, установленные под утлом к каркасу, нож с насечками на лезвии, установленный с возможностью вертикального перемещения и средства для фиксации рабочего и нерабо10 чего положений ножа, каркас и нож имеют П-образную форму, а средство для фиксации ножа в нерабочем положении представляет собой подпружиненный шток, смонтированный на одной из сторон каркаса, причем боко15 вые ' стороны ножа выполнены изогнутыми и шарнирно связаны с каркасом. Кроме того» указанная цель достигается и тем, что средство для фиксации ножа в рабочем положении представляет собой под20 пружиненную защелку, установленную на противоположной стороне каркаса. На чертеже представлено устройство, общий вид. 884690 Устройство для подачи с рулона и отрыва' бумажной ленты, содержит каркас 1 для размещения рулона 2 с бумажной лентой, направляющие 3 и 4, установленные под углом к каркасу 1, нож 5 с насечками на лезвии установленный с возможностью вертикального перемещения и средства для фиксации рабочего и нерабочего положений ножа 5. Каркас 1 и нож 5 имеют П-образную форму. Средство Для фиксации ножа 5 в нерабочем положении представляет собой подпружиненный шток 6, смонтированный в корпусе 7 на одной из сторон каркаса 1 > причем боковые стороны ножа 5 выполнены изогнутыми и шарнирно связаны с каркасом 1. Средство для фиксации ножа 5 в рабочем положении представляет собой подпружиненную защелку 8, установленную на противоположной стороне каркаса 1. Рулон 2 имеет ось 9, а направляющие 3 и 4 — пазы 10 для размещения оси 9. Устройство работает следующим образом. В исходном положении нож 5 находится над рулоном 2 с бумажной лентой и удерживается в этом положении подпружиненным штоком 6, пружина которого разжата. В этом положении рулон 2 кладут на направляющие 3 и 4. Благодаря тому, что направляющие 3 и 4 расположены под углом к каркасу Ї, рулон 2 скатывается, и его ось 9 попадает в пазы 10. Нож 5 опускается при нажатии на него рукой вниз и, принимая свое рабочее положение, фиксируется подпружиненной защелкой 8. При этом нож 5, опущенный на бумажную ленту лезвием с насечками образует в данном месте при легком рывке на нож 5 ряд мелких отвер 5 , : ,• % 4 і
