Пристрій для скріплювання обв’язок із гнучкої стрічки

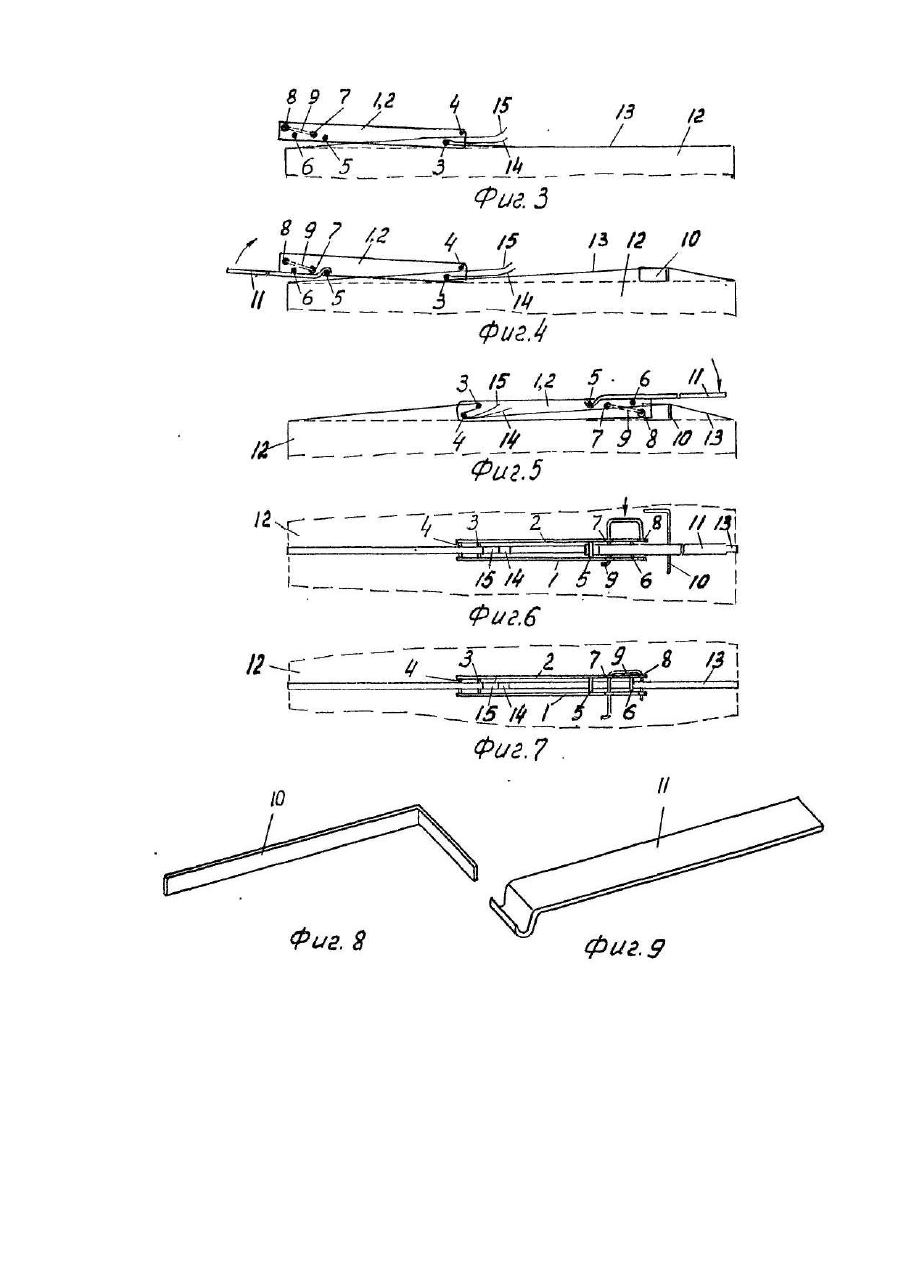

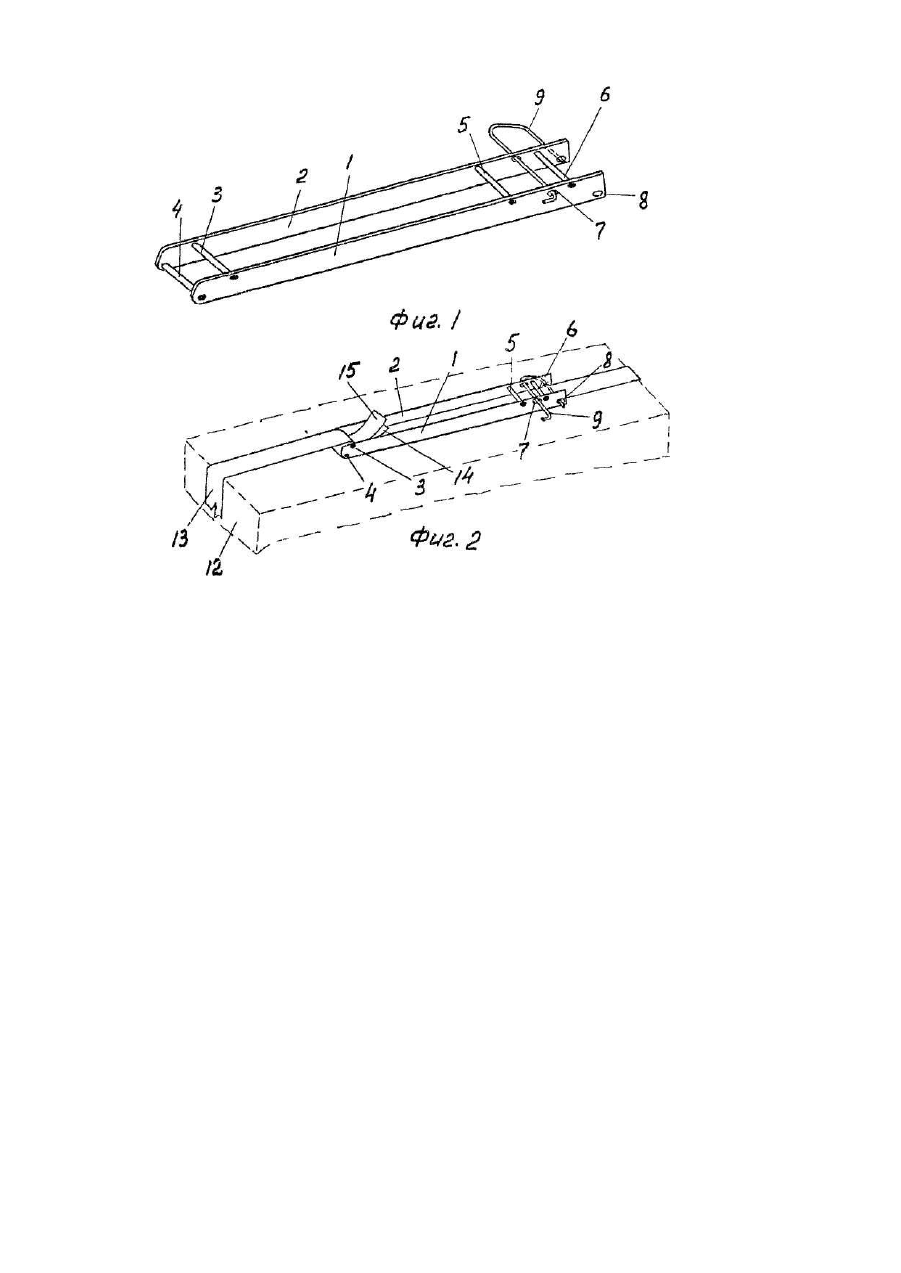

Изобретение относится к технике упаковки предметов гибкой лентой и может быть использовано в различных отраслях народного хозяйства. Рассмотрим устройство [Устройства для соединения упаковочных металлических и полимерных лент. Технические условия. ТУ ДП-13-1-93. Министерство промышленности Украины. УДК 621798.1, группа 86,1993], принятое за прототип. Устройство выполнено в виде опоры П-образной формы в поперечном сечении с поперечинами и окнами, расположенными в одной плоскости, но на боковых стенках (полосах) выполнено отверстие, в которое вставляется фиксирующий штырь (гвоздь, прутик и т.п.). Основным недостатком устройства является размещение поперечин в одной плоскости с окнами, что приводит к сложности заправки ленты; в первом примере - щель, во втором - штырь вводимый в отверстие, а также отсутствие надежной фиксации натянутой ленты. К тому же для работы с этими устройствами необходимо прикладывать значительные усилия. В основу предлагаемого решения поставлена задача создать устройство, которое обеспечивало бы свободное продвижение ленты до ее натяжения, простоту и удобство в пользовании, надежность фиксации и целостность ленты, например, для повторного ее использования. Заявляемое устройство выполнено в виде параллельно расположенных установленных на боковые ребра полос, соединенных между собой по меньшей мере тремя расположенными поперек поперечинами, две из которых, на одном конце полос, смещены по высоте одна относительно другой на величину равную не менее двум толщинам ленты, а другой конец полос снабжен ?/-образным фиксатором, расположенным в смещенных г»о высоте отверстиях полос. Наличие такого устройства позволит значительно упростить и облегчить процесс упаковки предметов гибкой лентой, повысить производительность труда и улучшить качество упаковки. Сущность изобретения появляется чертежом. На фиг.1 изображено заявляемое устройство, общий вид (аксонометрия); на фиг.2 -то же, транспортный вид пакета; на фиг.3-7 -то же, порядок работы с устройством; на фиг.8 и 9 - вспомогательные приспособления. Устройство содержит параллельно расположенные полосы 1 и 2 установленные на ребро соединенные между собой четырьмя поперечинами 3,4,5 и 6, две из которых 3 и 4, на одном конце полос, смещены одна относительной другой по высоте на величину равную не менее двум толщинам ленты, а на другом конце полос в отверстиях 7 и 8, смещенных по отношению друг к другу, расположен ^/-образный фиксатор 9. На чертеже также показаны вспомогательные приспособления угольник 10 и рычаг 11, а также пакет 12 и лента 13 с концами 14 и 15. Устройство работает следующим образом. Устройство ребрами полос 1 и 2 устанавливают на обвязываемый пакет 12, предварительно охватив последний лентой 13 с концами 14 и 15 (фиг.3). Конец 14 ленты изгибают в петлю и навешивают на поперечину 3 устройства, а другой конец 15 протягивают под устройством и заводят между поперечинами 3 и 4. Ленту 13 приподнимают над пакетом при помощи угольника 10 (фиг.4) и конец 15 подтягивают. Благодаря смещению по высоте поперечин 3 и 4 на величину не менее двух толщин ленты, последняя свободно проходит между поперечинами при ее подтягивании. Рычагом 11 захватывают устройство за поперечину 5 и при полностью смещенном в сторону фиксаторе 9 поворачивают устройство на 180° (фиг.5). Удерживая устройство в таком положении перемещают фиксатор 9 в середину устройства до упора (фиг.6 и 7), снимают рычаг 11 и вытягивают из-под ленты угольник 10. При этом лента размещается между сторонами фиксатора и надежно фиксируется. Изготовлены экспериментальные образцы устройства, которые используются в опытных упаковках.
