Пристрій ударної дії для утворення свердловин у грунті

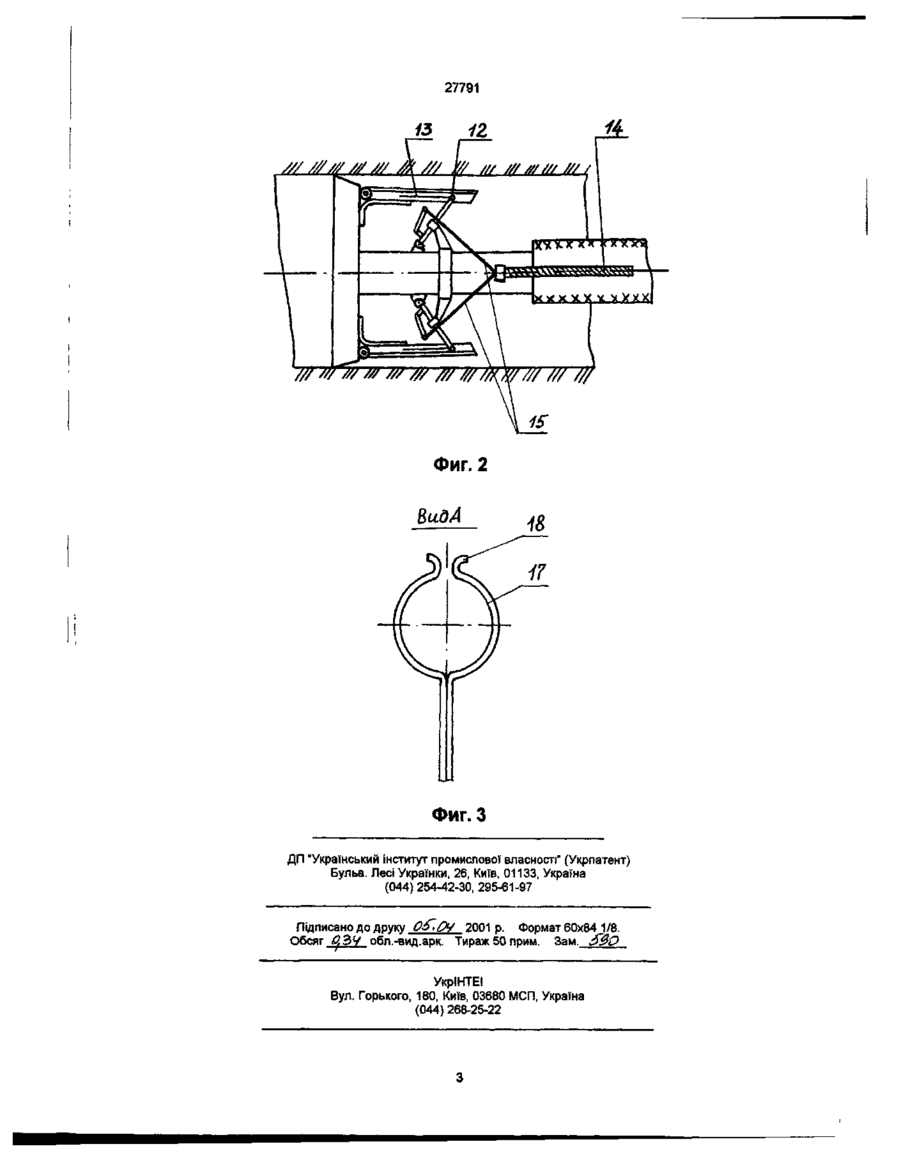

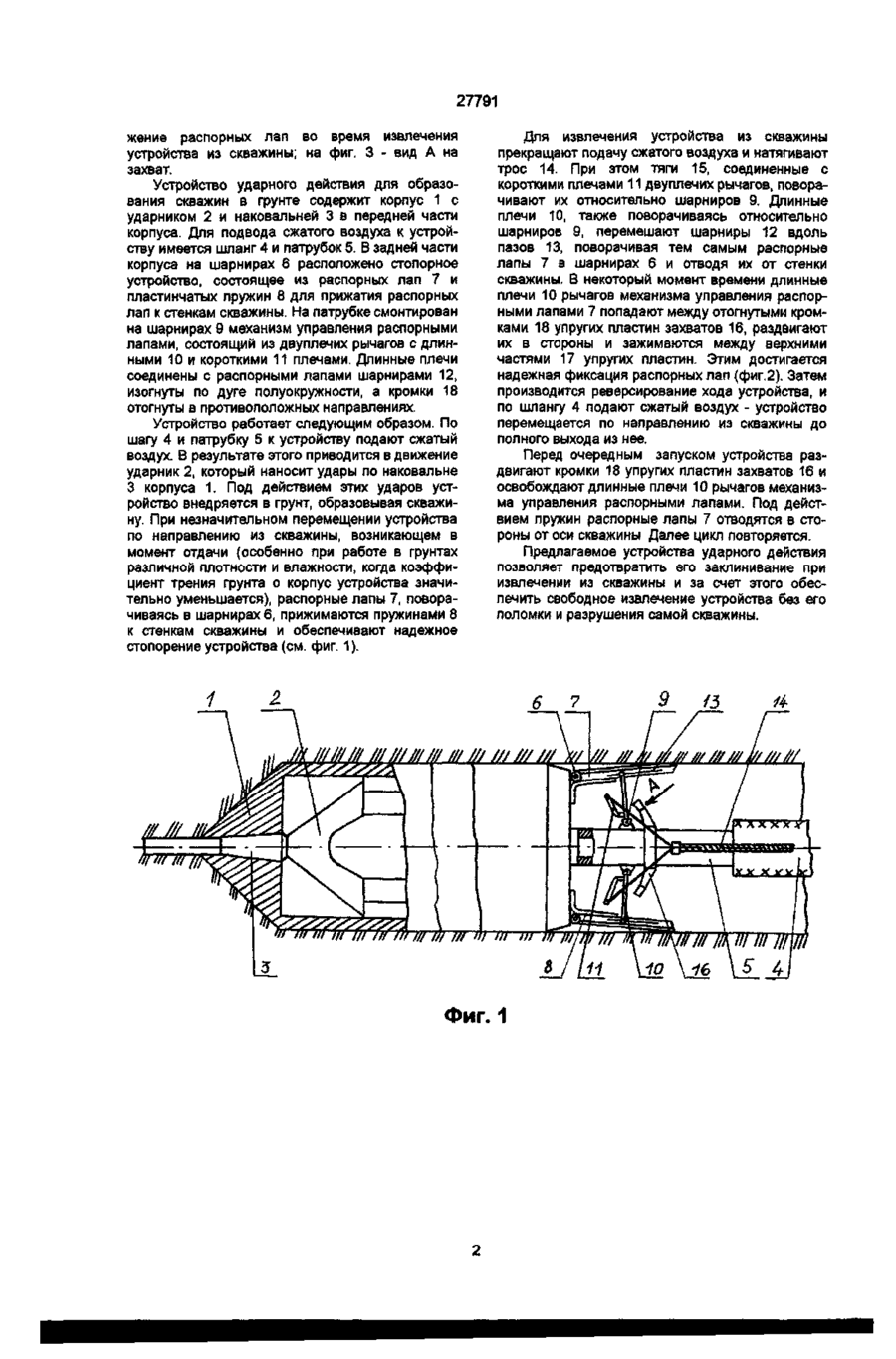

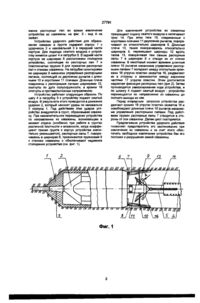

1 Устройство ударного действия для образования скважин в грунте, содержащее корпус с наковальней и подвижным ударником, патрубок, установленный в осевом углублении ударника, стопорный механизм, состоящий из распорных лап, шарнирно закрепленных на корпусе, и пластинчатых пружин, отличающееся тем, что стопорный механизм снабжен механизмом управления распорными лапами, выполненным в виде двуплечих рычагов Y-образной формы с разной длиной плеч, натяжного троса и захватов 2 Устройство по п 1, отличающееся тем, что двуплечие рычаги закреплены на патрубке, длинные плечи шарнирно соединены с распорными лапами, а короткие - с натяжным тросом 3 Устройство по п 1, отличающееся тем, что захваты выполнены в виде упругих пластин, верхние части которых изогнуты по дуге полуокружности и кромки отогнуты в противоположных направлениях Изобретение относится к строительной технике, а именно к пневматическим устройствам ударного действия для образования скважин в грунте, и может быть использовано при прокладке подземных коммуникаций под полотном шоссейных дорог, автострад, улиц, под железнодорожными и трамвайными путями и т д бестраншейным способом Наиболее близким по технической сущности и достигаемому результату к данному изобретении является устройство ударного действия содержащее корпус с подвижным ударником, патрубок, наковальню, стопорный механизм, состоящий из распорных лап, шарнирно закрепленных на корпусе, и пластинчатых пружин для прижатия распорных лап к стенкам скважины [1] Недостатком этой конструкции является то, что при извлечении устройства из скважины происходит его заклинивание В результате этого при образовании, например, глухой скважины устройство невозможно извлечь из нее без его поломки и разрушения самой скважины В основу изобретения поставлена задача усовершенствования устройства ударного действия для образования скважин в грунте, в котором введением механизма управления стопорным механизмом обеспечивается предотвращение заклинивание устройства при его извлечении из скважины и за счет этого устройство можно извлечь без его поломки и разрушения самой скважины Поставленная задача решается тем, что в устройстве ударного действия для образования скважин в грунте, содержащем корпус с наковальней и подвижным ударником, патрубок, установленный в осевом углублении ударника, стопорный механизм, состоящий из распорных лап, шарнирно закрепленных на корпусе, и пластинчатых пружин, согласно изобретению, стопорный механизм снабжен механизмам управления распорными лапами, выполненными в виде двуплечих рычагов Y-образной формы с разной длиной плеч, натяжного троса и захватов Двуплечие рычаги закреплены на патрубке, длинные плечи шарнирно соединены с распорными лапами, а короткие с натяжным тросом Захваты выполнены в виде упругих пластин, верхние части которых изогнуты по дуге полуокружности и кромки отогнуты в противоположных направлениях Указанный технический результат достигается именно за счет использования механизма управления распорными лапами посредством двуплечих рычагов Y-образной формы с разной длиной плеч и натяжного троса обеспечивает отвод распорных лап от стенок скважин Конструкция захватов обеспечивает захват и надежную фиксацию распорных лап, благодаря чему обеспечивается предотвращение заклинивания устройства при его извлечении из скважины На фиг 1 показан общий вид устройства в момент образования скважины, на фиг 2 - поло (22)03 02 1995 см О СП CM 27791 жение распорных лап во время извлечения устройства из скважины; на фиг. 3 - вид А на захват. Устройство ударного действия для образования скважин в грунте содержит корпус 1 с ударником 2 и наковальней 3 в передней части корпуса. Для подвода сжатого воздуха к устройству имеется шланг 4 и патрубок 5. В задней части корпуса на шарнирах 6 расположено стопорное устройство, состоящее из распорных лап 7 и пластинчатых пружин 8 для прижатия распорных лап к стенкам скважины. На патрубке смонтирован на шарнирах 9 механизм управления распорными лапами, состоящий из двуплечих рычагов с длинными 10 и короткими 11 плечами. Длинные плечи соединены с распорными лапами шарнирами 12, изогнуты по дуге полуокружности, а кромки 18 отогнуты в противоположных направлениях. Устройство работает следующим образом. По шагу 4 и патрубку 5 к устройству подают сжатый воздух. В результате этого приводится в движение ударник 2, который наносит удары по наковальне 3 корпуса 1. Под действием этих ударов устройство внедряется в грунт, образовывая скважину. При незначительном перемещении устройства по направлению из скважины, возникающем в момент отдачи (особенно при работе в грунтах различной плотности и влажности, когда коэффициент трения грунта о корпус устройства значительно уменьшается), распорные лапы 7, поворачиваясь в шарнирах 6, прижимаются пружинами 8 к стенкам скважины и обеспечивают надежное стопорение устройства (см. фиг. 1). Для извлечения устройства из скважины прекращают подачу сжатого воздуха и натягивают трос 14. При этом тяги 15, соединенные с короткими плечами 11 двуплечих рычагов, поворачивают их относительно шарниров 9. Длинные плечи 10, также поворачиваясь относительно шарниров 9, перемешают шарниры 12 вдоль пазов 13, поворачивая тем самым распорные лапы 7 в шарнирах 6 и отводя их от стенки скважины. В некоторый момент времени длинные плечи 10 рычагов механизма управления распорными лапами 7 попадают между отогнутыми кромками 18 упругих пластин захватов 16, раздвигают их в стороны и зажимаются между верхними частями 17 упругих пластин. Этим достигается надежная фиксация распорных лап (фиг.2). Затем производится реверсирование хода устройства, и по шлангу 4 подают сжатый воздух - устройство перемещается по направлению из скважины до полного выхода из нее. Перед очередным запуском устройства раздвигают кромки 18 упругих пластин захватов 16 и освобождают длинные плечи 10 рычагов механизма управления распорными лапами. Под действием пружин распорные лапы 7 отводятся в стороны от оси скважины Далее цикл повторяется. Предлагаемое устройства ударного действия позволяет предотвратить его заклинивание при извлечении из скважины и за счет этого обеспечить свободное извлечение устройства без его поломки и разрушения самой скважины. /////// //////////// //J //J /// /// /// Iff HI Щ ЦІ ЦІ /// /// fff Ш /// iff III Фиг. 1 III 27791 13 iZ Л /// ////// ////// M /// X// /// ///////////// //////////// лг/р/т/ Фиг. 2 Фиг. З ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку Об^ОУ 2001 p. Формат 60x84J/8. Обсяг О.ЪЧ обл.-вид.арк. Тираж 50 прим. Зам. S0O УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
