Установка порошкового полум’язаглушувача

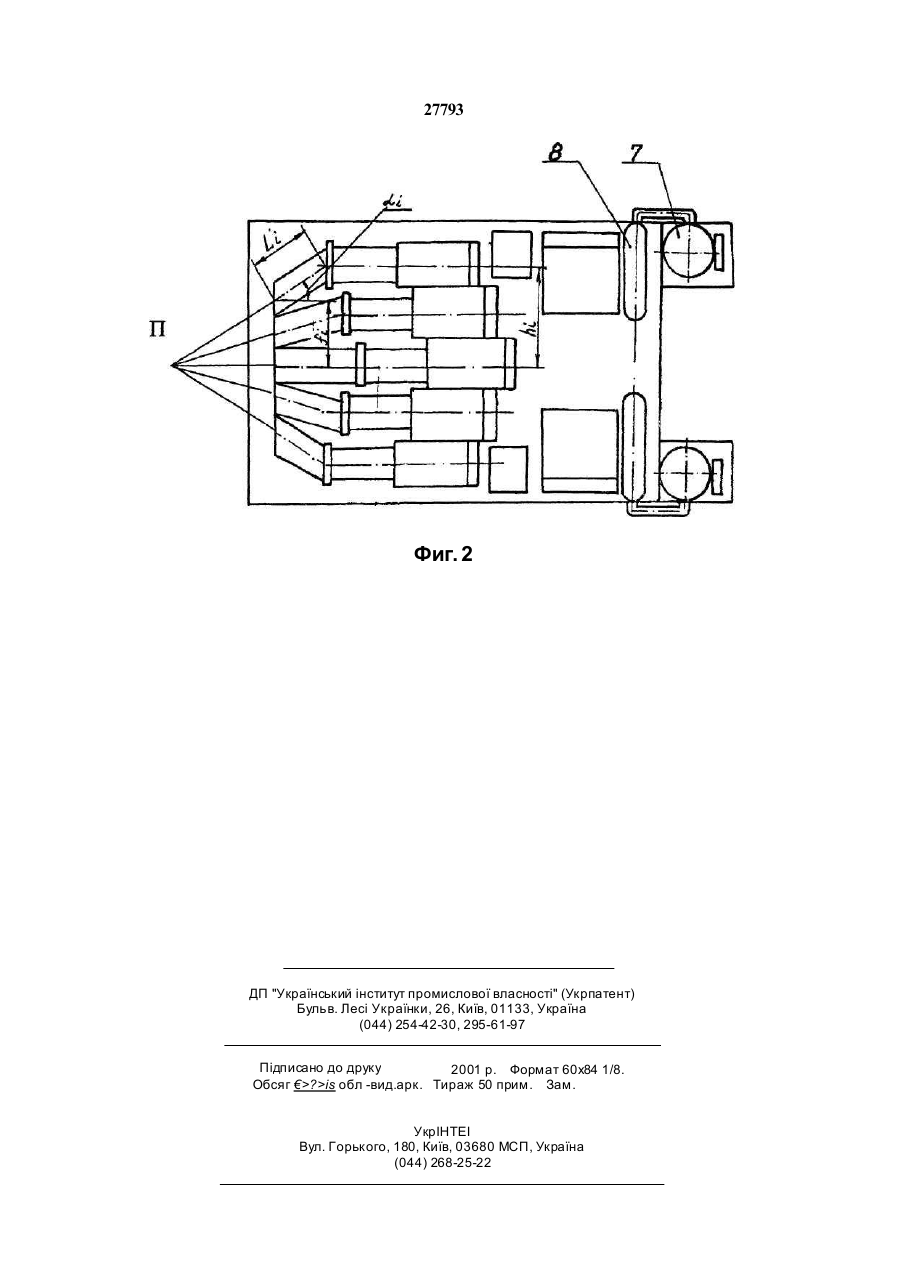

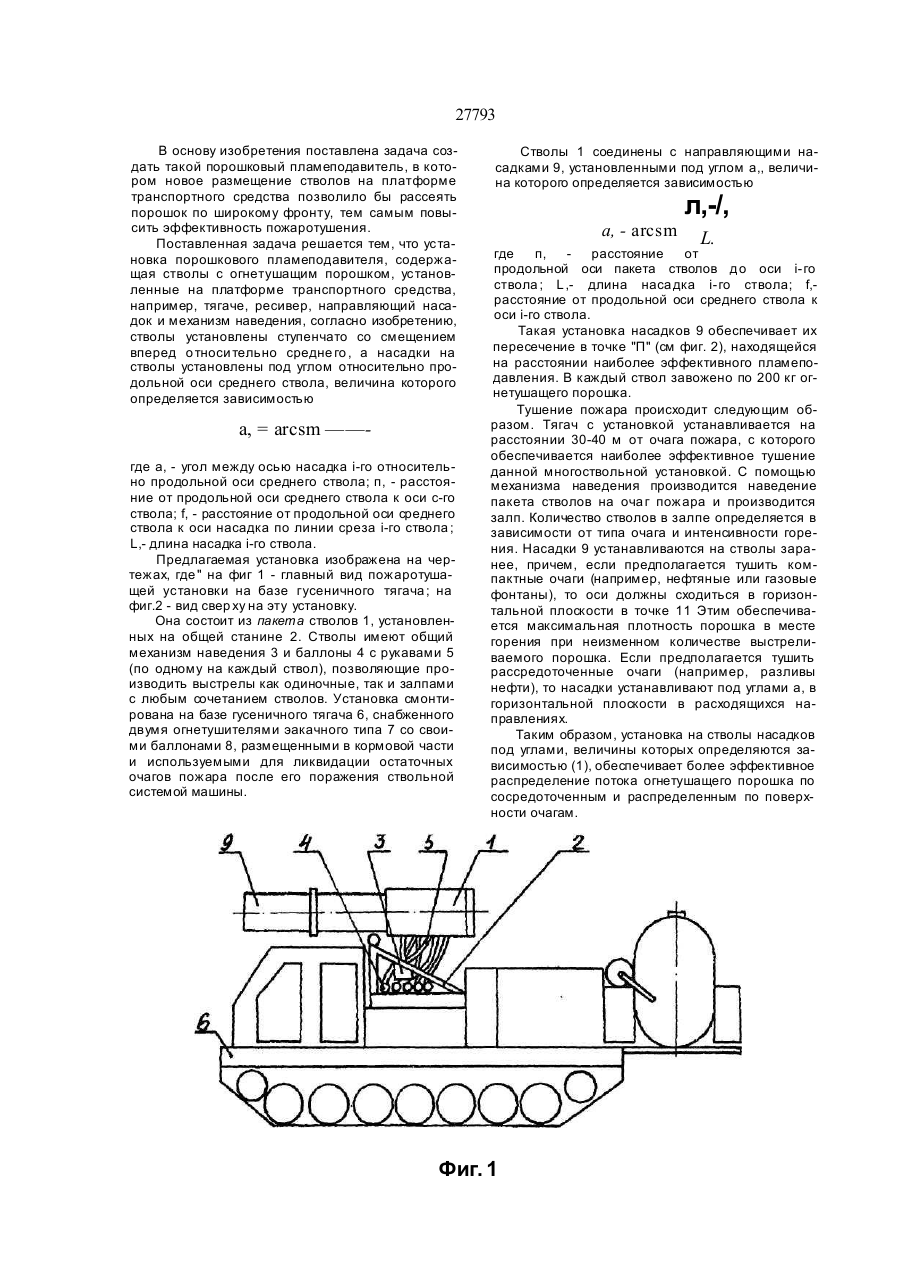

Установка порошкового пламеподавителя содержащая стволы с огнетуша щим порошком, установленные на платформе транспортного средства, например, тягача, ресивер, направляющие насадки и механизм наведения, отличающаяся тем, что стволы установлены ступенчато со смещением вперед относительно среднего, а насадки на стволы установлены под углом относительно продольной оси среднего ствола, величина которого определяется зависимостью Предлагаемая установка предназначена для тушения пожаров классов А (твердых), В (жидких) и С (газообразных) веществ и электрооборудования под напряжением при ликвидации последствий аварий и катастроф. Известна установка пламеподавления, состоящая из ствола с пожаротуша щим порошком, ресивера, направляющего насадка, затвора, двух мембран, станины, механизма наведения по вертикали, механизма наведения по горизонтали, баллона со сжатым воздухом и соединительного рукава. Для подачи порошка в зону пожара открывается баллон и сжатый воздух через рукав поступает в ресивера. Когда давление в ресивере превысит предел прочности мембраны, установленной между затвором и стволом, она прорывается и уплотняет порошок в стволе до тех пор, пока не разрушит втор ую мембрану между стволом и насадком. Порошок через насадок подается к очагу пожара [1]. Для доставки данной установки к пожару используются транспортные средства, например, транспортеры, тягачи, автомобили и др. Однако эта установка обладает следующими недостаткамине позволяет изменять количество выстреливаемого порошка в зависимости от мощности го рящего фонтана. Применение нескольких установок требует наведения на цель каждой из них, а эффективность тушения зависит от точности попадания каждой установки; если выстрел не обеспечил полного тушения пожара, то установку необходимо отвести на безопасное расстояние от очага горения, зарядить снова, а затем подвести к огню для выстрела. Наиболее близкой к предлагаемой является установка в виде пожарного танка, который представляет собой установленный на самоходной платформе пакет стволов с огнетушащим порошком, имеющий средства наведения и средства создания потока огнетушащего порошка [2]. Преимуществом этой установки является то, что имеется возможность управлять характеристиками потока (плотностью порошка), выбирая необходимое количество стволов и порядок их срабатывания. Однако эта установка имеет следующие недостатки. регулирование потока может осуществляться только в сторону уменьшения плотности порошка в зоне горения относительно залпа всеми стволами; отсутствует возможность рассеять порошок по широкому фронту. а, = arcsin L где L, - угол между осью насадка і-го ствола относительно продольной оси среднего, п, - расстояние от продольной оси среднего ствола до оси ствола, f, - расстояние от продольной оси среднего ствола до оси насадка по линии среза і-го ствола, L,- длина насадка і-го ствола м о со ф см 27793 В основу изобретения поставлена задача создать такой порошковый пламеподавитель, в котором новое размещение стволов на платформе транспортного средства позволило бы рассеять порошок по широкому фронту, тем самым повысить эффективность пожаротушения. Поставленная задача решается тем, что установка порошкового пламеподавителя, содержащая стволы с огнетушащим порошком, установленные на платформе транспортного средства, например, тягаче, ресивер, направляющий насадок и механизм наведения, согласно изобретению, стволы установлены ступенчато со смещением вперед о тноси тельно средне го , а насадки на стволы установлены под углом относительно продольной оси среднего ствола, величина которого определяется зависимостью а, = arcsm ——где а, - угол между осью насадка і-го относительно продольной оси среднего ствола; п, - расстояние от продольной оси среднего ствола к оси с-го ствола; f, - расстояние от продольной оси среднего ствола к оси насадка по линии среза і-го ствола ; L,- длина насадка і-го ствола. Предлагаемая установка изображена на чертежах, где " на фиг 1 - главный вид пожаротушащей установки на базе гусеничного тягача ; на фиг.2 - вид свер ху на эту установку. Она состоит из пакета стволов 1, установленных на общей станине 2. Стволы имеют общий механизм наведения 3 и баллоны 4 с рукавами 5 (по одному на каждый ствол), позволяющие производить выстрелы как одиночные, так и залпами с любым сочетанием стволов. Установка смонтирована на базе гусеничного тягача 6, снабженного двумя огнетушителями эакачного типа 7 со своими баллонами 8, размещенными в кормовой части и используемыми для ликвидации остаточных очагов пожара после его поражения ствольной системой машины. Стволы 1 соединены с направляющими насадками 9, установленными под углом а,, величина которого определяется зависимостью л,-/, а, - arcsm L. где п, расстояние от продольной оси пакета стволов до оси і-го ствола ; L ,- длина наса дка і-го ствола; f,расстояние от продольной оси среднего ствола к оси і-го ствола. Такая установка насадков 9 обеспечивает их пересечение в точке "П" (см фиг. 2), находящейся на расстоянии наиболее эффективного пламеподавления. В каждый ствол завожено по 200 кг огнетушащего порошка. Тушение пожара происходит следующим образом. Тягач с установкой устанавливается на расстоянии 30-40 м от очага пожара, с которого обеспечивается наиболее эффективное тушение данной многоствольной установкой. С помощью механизма наведения производится наведение пакета стволов на оча г пожара и производится залп. Количество стволов в залпе определяется в зависимости от типа очага и интенсивности горения. Насадки 9 устанавливаются на стволы заранее, причем, если предполагается тушить компактные очаги (например, нефтяные или газовые фонтаны), то оси должны сходиться в горизонтальной плоскости в точке 11 Этим обеспечивается максимальная плотность порошка в месте горения при неизменном количестве выстреливаемого порошка. Если предполагается тушить рассредоточенные очаги (например, разливы нефти), то насадки устанавливают под углами а, в горизонтальной плоскости в расходящихся направлениях. Таким образом, установка на стволы насадков под углами, величины которых определяются зависимостью (1), обеспечивает более эффективное распределение потока огнетушащего порошка по сосредоточенным и распределенным по поверхности очагам. Фиг. 1 27793 Фиг. 2 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку 2001 р. Формат 60x84 1/8. Обсяг €>?>is обл -вид.арк. Тираж 50 прим. Зам. УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
