Установка для допосівного опромінення насіння сільськогосподарських культур ультрафіолетовим промінням

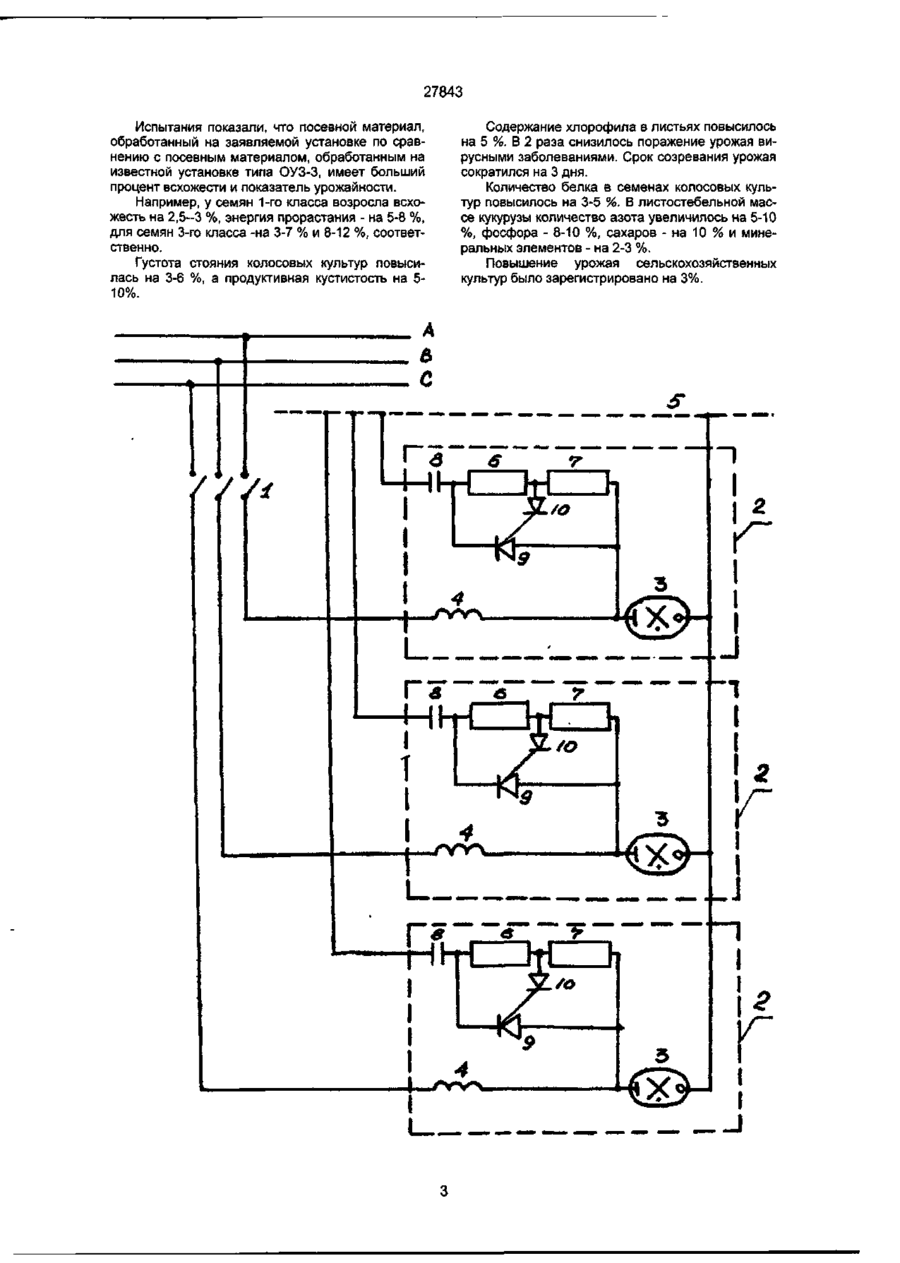

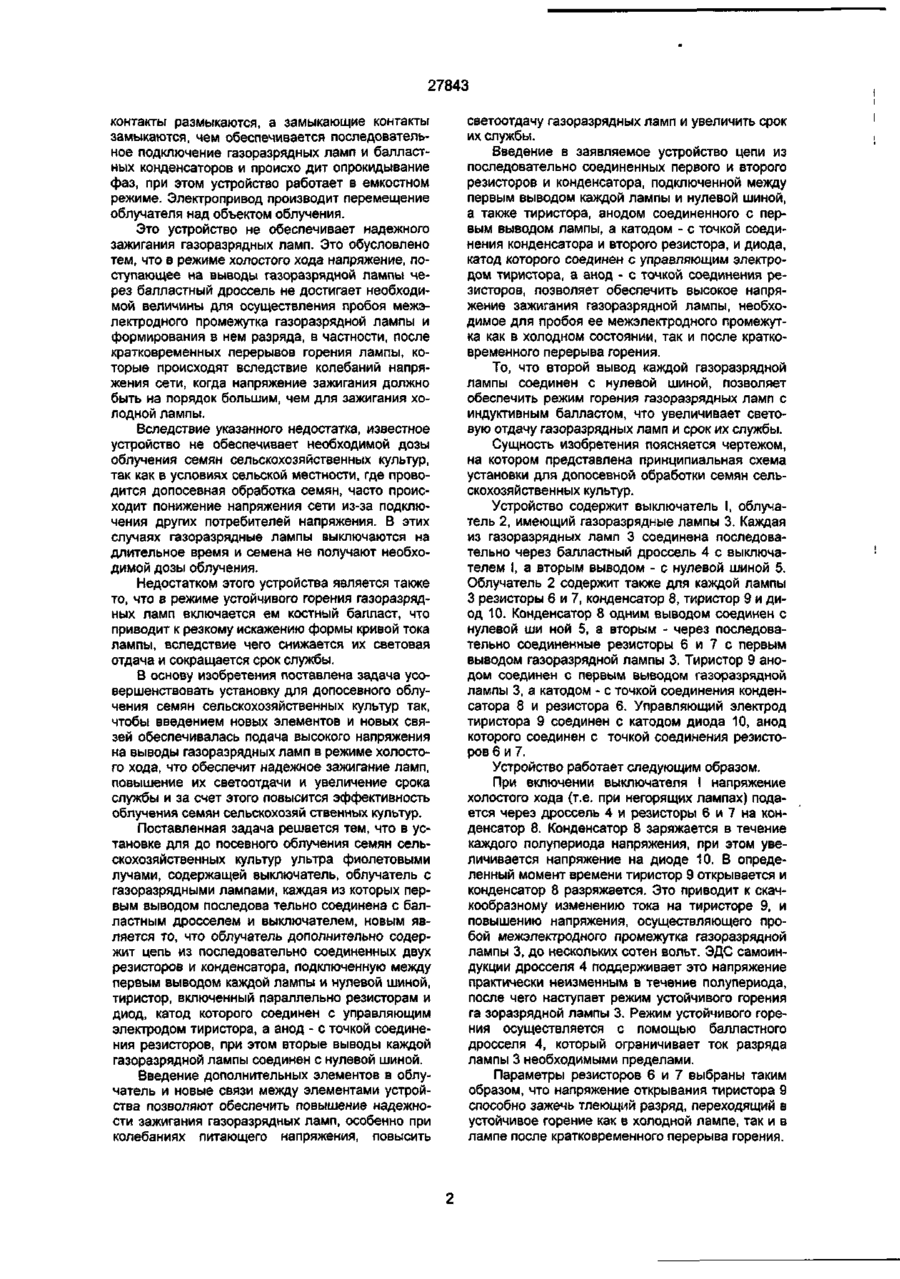

1. Установка для допосевного облучения семян сельскохозяйственных культур ультрафиолетовыми лучами, содержащая выключатель, облучатель с газоразрядными лампами, каждая из ко торых первым выводом последовательно соединена с балластным дросселем и выключателем, отличающаяся тем, что облучатель дополнительно содержит цепь из последовательно соединенных первого и второго резисторов и конденсатора, подключенную между первым выводом каждой лампы и нулевой шиной, тиристор, анод которого соединен с первым выводом лампы, а катод с точкой соединения конденсатора и второго резистора диод, катод которого соединен с управляющим электродом тиристора, а анод - с точкой соединения резисторов, при этом вторые выводы каждой газоразрядной лампы соединены с нулевой шиной. Изобретение относится к сельскохозяйственной технике, в частности, к устройствам для допосевного стимулирования посевного материала путем облучения его ультрафиолетовыми лучами для улучшения посевных качеств, повышения урожайности и качества урожая сельскохозяйственных культур. Известна установка для допосевного облучения семян ультрафиолетовыми лучами [1]. Устройство содержит выключатель, облучатель с газоразрядными лампами, каждая из которых одним из выводов соединена с нулевой длиной. Последовательно с газоразрядными лампами включены амперметры и реостаты, которые, в свою очередь, через балластные сопротивления соединены с выключателем. Недостатком этого устройства является низкая надежность зажигания газоразрядных ламп. Это обусловлено тем, что напряжение холостого хода, поступающее на выводы газоразрядных ламп через балластные сопротивления, имеет величину, близкую к номинальной. Поэтому повторное зажигание газоразрядной лампы после кратковременного перерыва горения из-за понижения питающего напряжения возможно только по истечении некоторого времени. Вследствие этого часть семян, подлежащих облучению, не получает требуемой дозы ультрафиолетового облучения, что снижает качество посевного мате риала. Кроме того, активный характер балласта в сети переменного тока ведет к снижению световой отдачи ламп и сокращению срока их службы из-за искажения формы кривой тока на лампах. Еще одним недостатком устройства является боль шие потери мощности вследствие того, что балластными элементами являются активные сопротивления. Наиболее близким к заявляемому техническому решению является установка для облучения^], содержащая выключатель, облучатель с газоразрядными лампами, каждая из которых одним из выводов последовательно соединена с балластным дросселем и вык лючателем. Облучатель содержит также электропривод и магнитный пускатель с замыкающими и размыкающими контактами. Вторые выводы каждой из ламп соединены с балластными конденсаторами. Эти же выводы каждых двух ламп соединены между собой через размыкающие контакты магнитного пускателя, которые включены параллельно конденсаторам. Параллельно электроприводу включено реле времени и катушка магнитного пускателя. При подаче напряжения питания на установку процесс разгорания газоразрядных ламп происходит через балластные дроссели. С заданной выдержкой времени, равной времени разгорания ламп, срабатывает реле времени и питание получает катушка магнитного пускателя. Размыкающие СМ О со 00 27843 контакты размыкаются, а замыкающие контакты замыкаются, чем обеспечивается последовательное подключение газоразрядных ламп и балластных конденсаторов и происхо дит опрокидывание фаз, при этом устройство работает в емкостном режиме. Электропривод производит перемещение облучателя над объектом облучения. Это устройство не обеспечивает надежного зажигания газоразрядных ламп. Это обусловлено тем, что в режиме холостого хода напряжение, поступающее на выводы газоразрядной лампы через балластный дроссель не достигает необходимой величины для осуществления пробоя межэлектродного промежутка газоразрядной лампы и формирования в нем разряда, в частности, после кратковременных перерывов горения лампы, которые происходят вследствие колебаний напряжения сети, когда напряжение зажигания должно быть на порядок большим, чем для зажигания холодной лампы. Вследствие указанного недостатка, известное устройство не обеспечивает необходимой дозы облучения семян сельскохозяйственных культур, так как в условиях сельской местности, где проводится допосевная обработка семян, часто происходит понижение напряжения сети из-за подключения других потребителей напряжения. В этих случаях газоразрядные лампы выключаются на длительное время и семена не получают необходимой дозы облучения. Недостатком этого устройства является также то, что в режиме устойчивого горения газоразрядных ламп включается ем костный балласт, что приводит к резкому искажению формы кривой тока лампы, вследствие чего снижается их световая отдача и сокращается срок службы. В основу изобретения поставлена задача усовершенствовать установку для допосевного облучения семян сельскохозяйственных культур так, чтобы введением новых элементов и новых связей обеспечивалась подача высокого напряжения на выводы газоразрядных ламп в режиме холостого хода, что обеспечит надежное зажигание ламп, повышение их светоотдачи и увеличение срока службы и за счет этого повысится эффективность облучения семян сельскохозяй ственных культур. Поставленная задача решается тем, что в установке для до посевного облучения семян сельскохозяйственных культур ультра фиолетовыми лучами, содержащей выключатель, облучатель с газоразрядными лампами, каждая из которых первым выводом последова тельно соединена с балластным дросселем и выключателем, новым является то, что облучатель дополнительно содержит цепь из последовательно соединенных двух резисторов и конденсатора, подключенную между первым выводом каждой лампы и нулевой шиной, тиристор, включенный параллельно резисторам и диод, катод которого соединен с управляющим электродом тиристора, а анод - с точкой соединения резисторов, при этом вторые выводы каждой газоразрядной лампы соединен с нулевой шиной. Введение дополнительных элементов в облучатель и новые связи между элементами устройства позволяют обеспечить повышение надежности зажигания газоразрядных ламп, особенно при колебаниях питающего напряжения, повысить светоотдачу газоразрядных ламп и увеличить срок их службы. Введение в заявляемое устройство цепи из последовательно соединенных первого и второго резисторов и конденсатора, подключенной между первым выводом каждой лампы и нулевой шиной, а также тиристора, анодом соединенного с первым выводом лампы, а катодом - с точкой соединения конденсатора и второго резистора, и диода, катод которого соединен с управляющим электродоля тиристора, а анод - с точкой соединения резисторов, позволяет обеспечить высокое напряжение зажигания газоразрядной лампы, необходимое для пробоя ее межэлектродного промежутка как в холодном состоянии, так и после кратковременного перерыва горения. То, что второй вывод каждой газоразрядной лампы соединен с нулевой шиной, позволяет обеспечить режим горения газоразрядных ламп с индуктивным балластом, что увеличивает световую отдачу газоразрядных ламп и срок их службы. Сущность изобретения поясняется чертежом, на котором представлена принципиальная схема установки для допосевной обработки семян сельскохозяйственных культур. Устройство содержит выключатель I, облучатель 2, имеющий газоразрядные лампы 3. Каждая из газоразрядных ламп 3 соединена последовательно через балластный дроссель 4 с выключателем I, а вторым выводом - с нулевой шиной 5. Облучатель 2 содержит также для каждой лампы 3 резисторы 6 и 7, конденсатор 8, тиристор 9 и диод 10. Конденсатор 8 одним выводом соединен с нулевой ши ной 5, а вторым - через последовательно соединенные резисторы 6 и 7 с первым выводом газоразрядной лампы 3. Тиристор 9 анодом соединен с первым выводом газоразрядной лампы 3, а катодом - с точкой соединения конденсатора 8 и резистора 6. Управляющий электрод тиристора 9 соединен с катодом диода 10, анод которого соединен с точкой соединения резисторов 6 и 7. Устройство работает следующим образом. При включении выключателя I напряжение холостого хода (т.е. при негорящих лампах) подается через дроссель 4 и резисторы 6 и 7 на конденсатор 8. Конденсатор 8 заряжается в течение каждого полупериода напряжения, при этом увеличивается напряжение на диоде 10. В определенный момент времени тиристор 9 открывается и конденсатор 8 разряжается. Это приводит к скачкообразному изменению тока на тиристоре 9, и повышению напряжения, осуществляющего пробой межэлектродного промежутка газоразрядной лампы 3, до нескольких сотен вольт. ЭДС самоиндукции дросселя 4 поддерживает это напряжение практически неизменным в течение полупериода, после чего наступает режим устойчивого горения га зоразрядной лампы 3. Режим устойчивого горения осуществляется с помощью балластного дросселя 4, который ограничивает ток разряда лампы 3 необходимыми пределами. Параметры резисторов 6 и 7 выбраны таким образом, что напряжение открывания тиристора 9 способно зажечь тлеющий разряд, переходящий в устойчивое горение как в холодной лампе, так и в лампе после кратковременного перерыва горения. 27843 Испытания показали, что посевной материал, обработанный на заявляемой установке по сравнению с посевным материалом, обработанным на известной установке типа ОУЗ-3, имеет больший процент всхожести и показатель урожайности. Например, у семян 1-го класса возросла всхожесть на 2,5--3 %, энергия прорастания - на 5-8 %, для семян 3-го класса -на 3-7 % и 8-12 %, соответственно. Густота стояния колосовых культур повысилась на 3-6 %, а продуктивная кустистость на 510%. | і Содержание хлорофила в листьях повысилось на 5 %. В 2 раза снизилось поражение урожая вирусными заболеваниями. Срок созревания урожая сократился на 3 дня. Количество белка в семенах колосовых культур повысилось на 3-5 %. В листостебельной массе кукурузы количество азота увеличилось на 5-Ю %, фосфора - 8-10 %, Сахаров - на 10 % и минеральных элементов - на 2-3 %. Повышение урожая сельскохозяйственных культур было зарегистрировано на 3%. „ 27843 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку S.QU, 2001 р. Формат 60x84 1/8. Обсяг z?
