Установка для сушки паковок сільськогосподарських культур

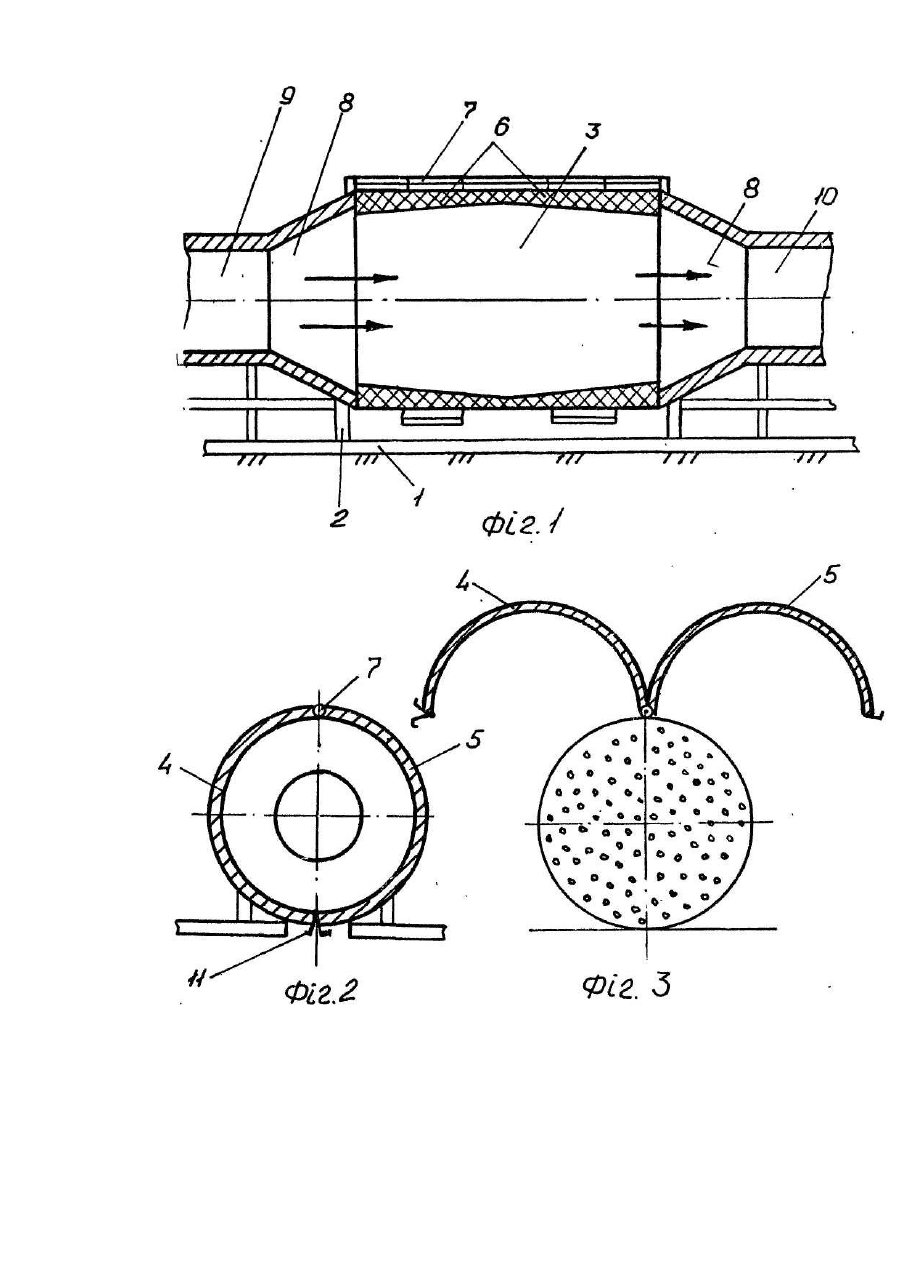

Винахід відноситься до галузі сільськогосподарського виробництва і може бути використаний для сушки сіносоломистих матеріалів, наприклад, льоносоломки та трести льону в паковках циліндричної форми. Відома установка для сушки волокнистих матеріалів в бобінах, яка містить камеру з висувним днищем з отворами, над якими встановлені перфоровані бобінотримачі й розміщений під ними жолоб, з'єднаний з нагнітаючою та всмоктуючою сторонами вентилятора при допомозі відповідних повітропроводів, в нагнітаючому з яких встановлений калорифер. Нижня частина жолоба розділена при допомозі вертикальної перегородки на відсіки, центральний з яких, з'єднаний з нагнітаючим повітропроводом, а решта - зі всмоктуючими i містять поворотні шибери, а над центральним відсіком встановлена перекидна затулка, шарнірно закріплена верхнім кінцем по вісі відсіку, кінематично зв'язана з поворотними шиберами й поперемінно, примикаюча свобідним кінцем, при зміні напряму продування, то до однієї, то до іншої перегородки [див. авт.св. СРСР №602753, кл. А 01 F26B9/06,1976 p.]. Недоліком такої установки є складність конструкції, суттєві ви трати теплоносія, в результаті поганого просушування матеріалу. Найбільш близькою за технічною сутністю до запропонованої установки для сушки паковок сільськогосподарських культур є установка для сушки паковок, що містить циліндричну камеру з перфорованим днищем i еластичним ущільненням по внутрішньому периметру, виконаним у вигляді сегментів, закріплених поярусно по висоті камери й направлених під кутом вверх, та у місцях зеднания з перекриттям. Конічний ковпак розміщений в верхній частині камери й рухомий в вертикальному напрямі, трубопроводи подачі й відводу сушильного агенту [див. авт.св. СРСР №1486719, кл. А 01 F 26 В 9/06, 1987 р.].. Iстотним недоліком такої установки для сушки паковок є значні затрати на переміщення циліндричної камери у вертикальній площині, пошкодження сегментами зовнішньої поверхні паковки. В основу винаходу поставлене завдання в установці для сушки паковок сільськогосподарських культур шляхом зміни конструкції сушильної камери отримати новий технічний результат, який виражається в збереженні якості висушуючої паковки та зниженні витрат сушильного агенту. Поставлене завдання вирішується наступним чином, У відомій установці для сушки паковок, яка включає обладнану циліндричними ковпаками та еластичними ущільнювачами циліндричну камеру, до якої під'єднані повітропроводи для подачі та відводу сушильного агенту, відповідно до винаходу, який пропонується, циліндрична камера розміщена нерухомо та горизонтально i виконана роз'ємною, а внутрішня поверхня ущільнювача, на циліндричній стінці камери, виконана у виглчді дво х зрізаних конусів, вершини яких направлені до основ циліндричної камери. Всі суттєві ознаки винаходу направлені на досягнення мети: збереження якості висушуючої паковки та зниження витрат сушильного агенту. На кресленнях схематично зображена установка для сушки паковок сільськогосподарських культур. Із них на фіг.1 показаний поздовжній переріз установки для сушки паковок, на фіг.2 - поперечний переріз циліндричної камер; на фіг.З - розкриття циліндричної камери з розміщеною в ній паковкою. Установка для сушки паковок сільськогосподарських культур містить раму 1, над якою розміщені направляючі 2 та циліндрична камера 3, яка складається з двох симетричних частин 4 І 5, на внутрішній поверхні яких закріплений еластичний ущільнювач 6. Зверху камери розміщені шарніри 7, що з'єднують симетричні частини камери 4 і 5. Кінці шарнірів 7 жорстко встановлені на конусах 8, до яких приєднані і повітропроводи 9, 10. Знизу циліндричної камери 3 розміщені замки 11. Установка для сушки паковок сільськогосподарських культур працює наступним чином. Паковку циліндричної форми по направляючих 2 рами 1 подають до циліндричної камери 3. Відкривають замки 11 та піднімають симетричну частину 4 і у вн утрішній порожнині симетричної частини 5 циліндричної камери щільно встановлюють паковку. Після чого циліндричну камеру З закривають на замки 11. Ущільнювачі 6 створюють більшу щільність паковки на її кінцях. Через повітропровід 9 сушильний агент подають до циліндричної камери З і виводять назовні через повітропровід 10, відбираючи при цьому вологу з матеріалу. Після зниження вологості матеріалу до кондиційної, відкривають замки 11, піднімають частину 5 циліндричної камери 3 і висушен у паковку подають на подальший обробіток.
