Труборізка зовнішня гідравлічна

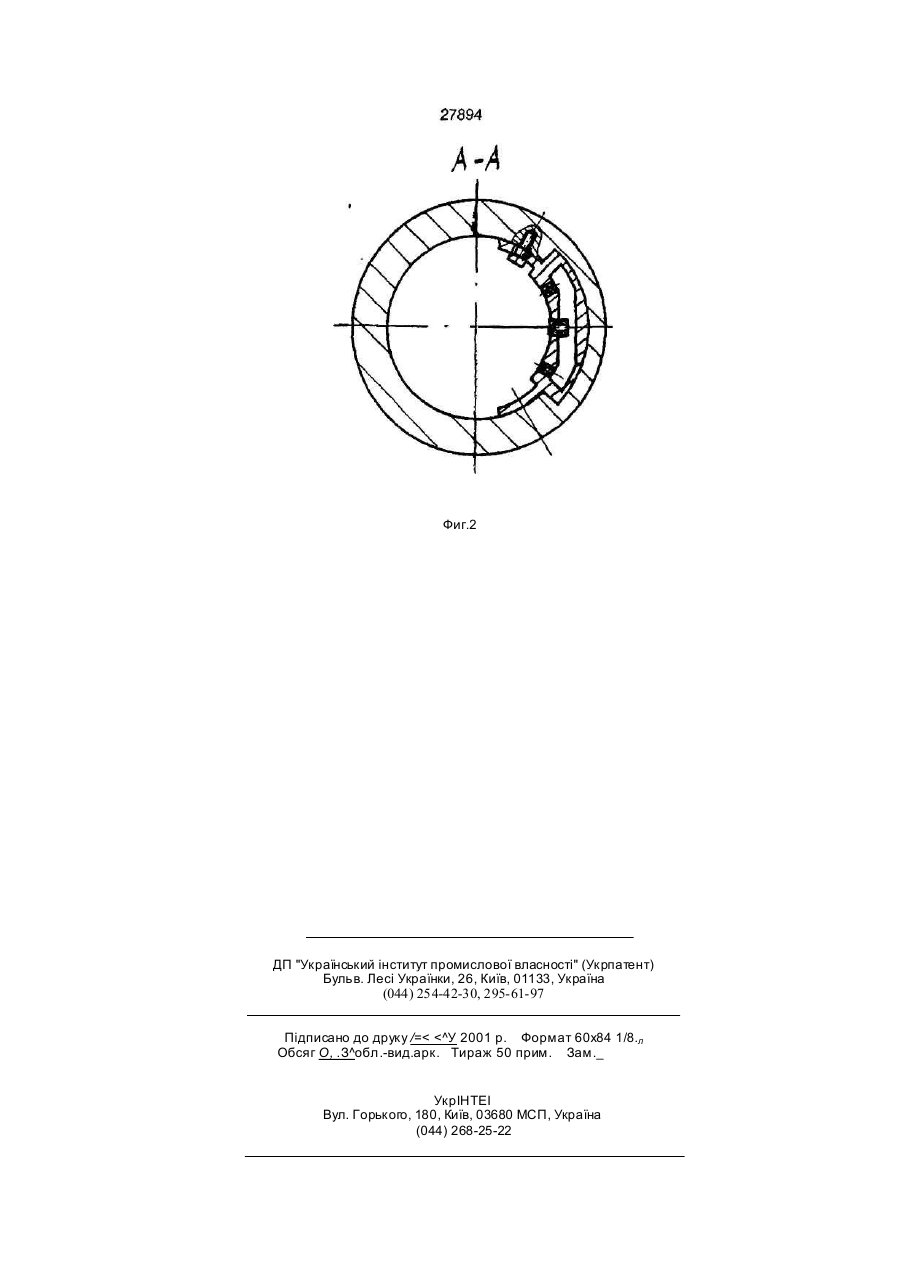

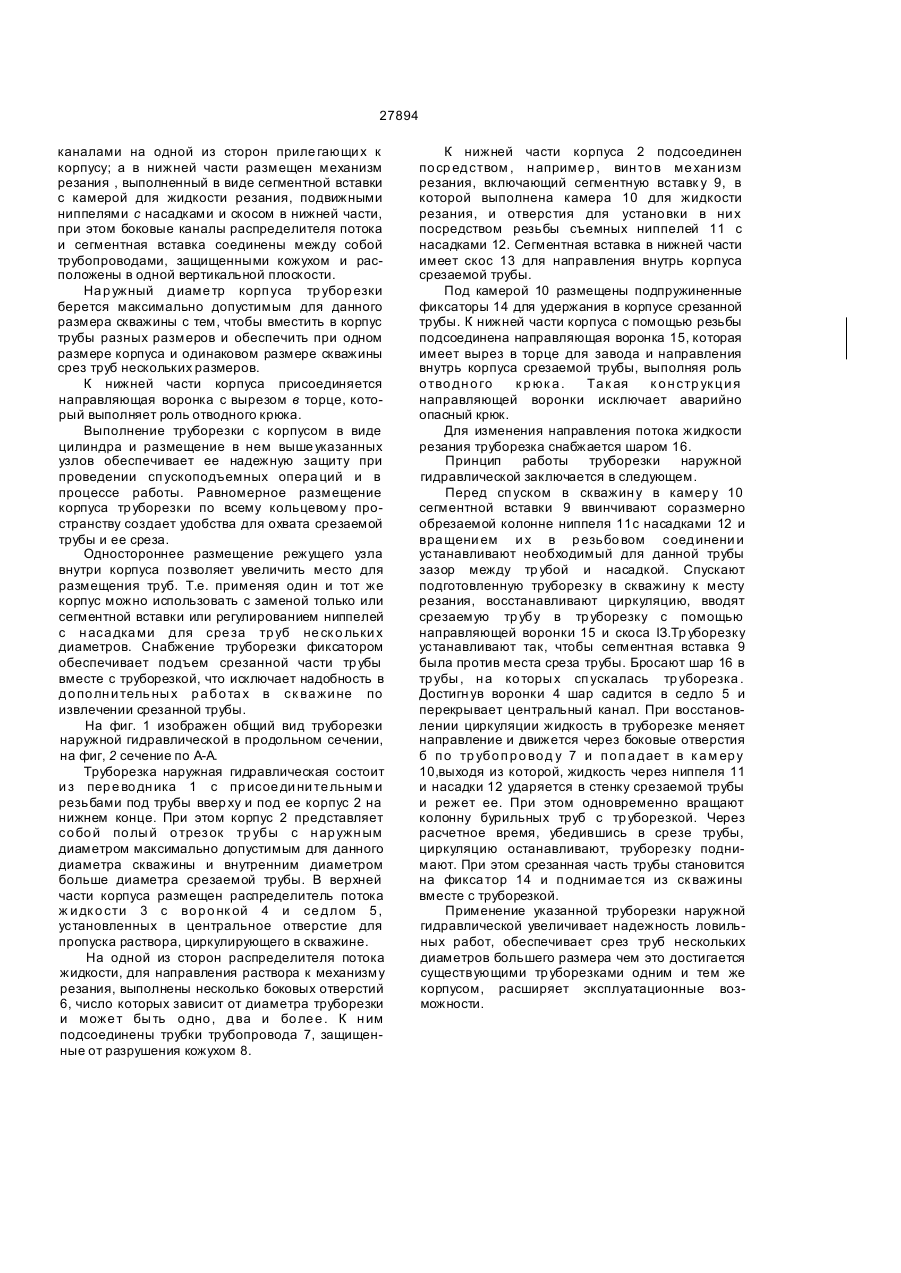

1. Труборезка наружная гидравлическая, содержащая корп ус, ме ханизм резания с насад ками, ориентированными в сторон у срезаемой трубы, отличающаяся тем, что корпус имеет внутренний диаметр больше диаметра срезаемой трубы, в вер хней части е го размещен распредели тель по тока жи дко сти с цен тра льным и боко выми кан алам и н а одн ой из сторон , при ле га ющи х к к орп усу, а в нижней части расположен механизм резания, выполненный в виде сегментной вставки с камерой для жидкости резания, подвижными ниппелями, насадками и скосом в нижней части, при этом боковые каналы распределителя потока и сегментная вставка соединены между собой тр убопроводами, защищенными кожухом, и расположены в одной вертикальной плоскости. 2. Труборезка наружная гидравлическая по п.1, отл ича ющаяс я тем , что она сна бжена подпружиненным фиксатором, размещенным в сегментной вставке. Изобретение относится к буровой технике, в частности, к инструментам используемым при проведении лови льны х рабо т в скважина х, бурящихся на нефть и газ. Известна скважинная струйная труборезка, которая состоит из корпуса, присоединенного к его нижней части отводн ого крюка и механизма резания. Механизм резания выполнен в виде гидропескоструйного перфоратора с насадками, ориентированными в направлении зева отводного крюка, что обеспечивает перерезание аварийной колонны струей жидкости, выходящей из насадок. Для срезания аварийной тр убы тр уборезка спускается в скважину до зоны нахождения аварийной колонны, определяют местонахождение ее верхней части, производят операцию по совмещению аварийной колонны с зевом крюка и спуск труборезки на заданную глубину. При этом труборезка устанавливается с одной стороны кольцевого пространства, между стенкой скважины и срезаемой трубой. С поверхности бросается шаровой затвор, который перекрывает суженную часть про ходного канала. Включают насосы и гидроабразивная жидкость, выходящая из насадок разрезает аварийную колонну. Для получения среза по всему периметр у тр убы труборезку вращают вокруг срезаемой трубы. Недостатки прототипа: 1. Констр укция тр уборезки допускает установку ее в кольцевом пространстве только с одной стор оны срезаемой тр убы. Так как в 90-95% скважин зазоры равны 35-75 мм на одну сторону, то область применения таких тр уборезок очень мала. Эффект резания недостаточен из-за того, что тр уборезка как бы заклинивает срезаемую трубу в скважине. С поверхности очень трудно заставить труборезку вращаться вокруг срезаемой трубы, так как она всегда стремится провернутся вокруг собственной оси. 2. Выступающие за корпус стороны зева о тво дно го кр юка при движении вниз по ство лу скважины могут обломаться, что делает отводной крюк аварийно опасным. 3. Срезанная часть аварийной трубы остается в скважине и для ее подъема требуются дополнительные работы. В о сн о ву пре дла гаем о го изо бре те ния поставлена задача: создать такую конструкцию труборезки наружной гидравлической, которая бы легко размещалась в кольцевом пространстве между стенкой скважины и срезаемой трубой, чтоб ее механизм резания свободно вращался по периметру срезаемой трубы, отводной крюк был не аварийно опасным, а срезанная часть трубы поднималась из скважины вместе с труборезкой. Указанное достигается путем выполнения в виде цилиндра корпуса внутренним диаметром большим диаметра срезаемой трубы с размещением в вер хней ча сти е го распределителя потока жидкости с центральным и боковыми С1 О f 00 N. < о 27894 каналами на одной из сторон приле гающи х к корпусу; а в нижней части размещен механизм резания , выполненный в виде сегментной вставки с камерой для жидкости резания, подвижными ниппелями с насадками и скосом в нижней части, при этом боковые каналы распределителя потока и сегментная вставка соединены между собой трубопроводами, защищенными кожухом и расположены в одной вертикальной плоскости. На р ужный диаме тр корп уса тр убор езки берется максимально допустимым для данного размера скважины с тем, чтобы вместить в корпус трубы разных размеров и обеспечить при одном размере корпуса и одинаковом размере скважины срез труб нескольких размеров. К нижней части корпуса присоединяется направляющая воронка с вырезом в торце, который выполняет роль отводного крюка. Выполнение труборезки с корпусом в виде цилиндра и размещение в нем выше указанных узлов обеспечивает ее надежную защиту при проведении сп ускоподъемных опера ций и в процессе работы. Равномерное размещение корпуса тр уборезки по всему кольцевому пространству создает удобства для охвата срезаемой трубы и ее среза. Одностороннее размещение режущего узла внутри корпуса позволяет увеличить место для размещения труб. Т.е. применяя один и тот же корпус можно использовать с заменой только или сегментной вставки или регулированием ниппелей с н аса дка ми для сре за тр уб не ск о льки х диаметров. Снабжение труборезки фиксатором обеспечивает подъем срезанной части тр убы вместе с труборезкой, что исключает надобность в до по лн и тель ны х р а бо та х в ск ва жи не по извлечении срезанной трубы. На фиг. 1 изображен общий вид труборезки наружной гидравлической в продольном сечении, на фиг, 2 сечение по А-А. Труборезка наружная гидравлическая состоит и з пер е во дн ика 1 с пр исое ди ни те льным и резьбами под трубы ввер ху и под ее корпус 2 на нижнем конце. При этом корпус 2 представляет со бо й по лы й о трез ок тр убы с н ар ужн ым диаметром максимально допустимым для данного диаметра скважины и внутренним диаметром больше диаметра срезаемой трубы. В верхней части корпуса размещен распределитель потока ж и дк о сти 3 с во р о нк ой 4 и се длом 5 , установленных в центральное отверстие для пропуска раствора, циркулирующего в скважине. На одной из сторон распределителя потока жидкости, для направления раствора к механизму резания, выполнены несколько боковых отверстий 6, число которых зависит от диаметра труборезки и може т бы ть о дно , два и бо ле е . К н им подсоединены трубки трубопровода 7, защищенные от разрушения кожухом 8. К нижней части корпуса 2 подсоединен по ср едством , н априме р , вин то в ме хан изм резания, включающий сегментную вставк у 9, в которой выполнена камера 10 для жидкости резания, и отверстия для устано вки в ни х посредством резьбы съемных ниппелей 11 с насадками 12. Сегментная вставка в нижней части имеет скос 13 для направления внутрь корпуса срезаемой трубы. Под камерой 10 размещены подпружиненные фиксаторы 14 для удержания в корпусе срезанной трубы. К нижней части корпуса с помощью резьбы подсоединена направляющая воронка 15, которая имеет вырез в торце для завода и направления внутрь корпуса срезаемой трубы, выполняя роль о тво дн о го к р юк а . Та к ая к о н стр ук ци я направляющей воронки исключает аварийно опасный крюк. Для изменения направления потока жидкости резания труборезка снабжается шаром 16. Принцип работы труборезки наружной гидравлической заключается в следующем. Перед сп уском в скважин у в камер у 10 сегментной вставки 9 ввинчивают соразмерно обрезаемой колонне ниппеля 11с насадками 12 и вра щени ем и х в р езьбо вом соединени и устанавливают необходимый для данной трубы зазор между тр убой и насадкой. Спускают подготовленную труборезку в скважину к месту резания, восстанавливают циркуляцию, вводят срезаемую тр убу в тр уборезку с помощью направляющей воронки 15 и скоса ІЗ.Тр уборезку устанавливают так, чтобы сегментная вставка 9 была против места среза трубы. Бросают шар 16 в тр убы , н а ко торы х сп ускалась тр уборезка . Достигн ув воронки 4 шар садится в седло 5 и перекрывает центральный канал. При восстановлении циркуляции жидкость в труборезке меняет направление и движется через боковые отверстия б п о тр убо п р о во д у 7 и п о п а дае т в к а м ер у 10,выходя из которой, жидкость через ниппеля 11 и насадки 12 ударяется в стенку срезаемой трубы и режет ее. При этом одновременно вращают колонну бурильных труб с тр уборезкой. Через расчетное время, убедившись в срезе трубы, циркуляцию останавливают, труборезку поднимают. При этом срезанная часть трубы становится на фикса тор 14 и п однимае тся из ск важины вместе с труборезкой. Применение указанной труборезки наружной гидравлической увеличивает надежность ловильных работ, обеспечивает срез труб нескольких диаметров большего размера чем это достигается существующими тр уборезками одним и тем же корпусом, расширяет эксплуатационные возможности. Фиг.2 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку /=<
