Гідравлічна ресора

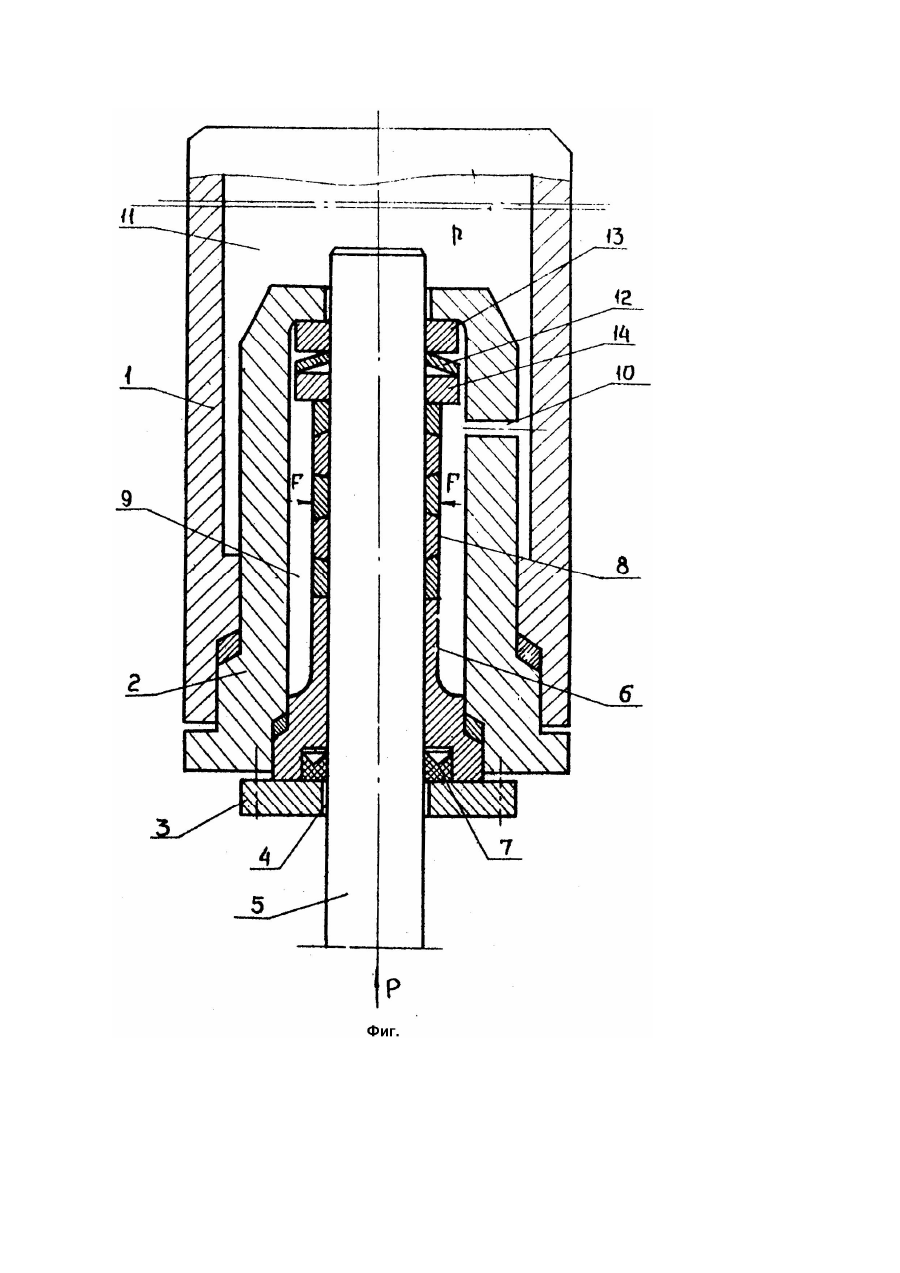

Изобретение относится к машиностроению, а именно к гидравлическим упругим элементам различных машин и механизмов. Известна гидравлическая рессора, работающая на принципе сжимаемости жидкости, включающая устройства для автоматической компенсации утечек жидкости (см.: А.с. СССР №144095, кл. F15F9/06, 1961г.). Наличие компенсирующего утечки жидкости устройства усложняет конструкцию рессоры и не обеспечивает ее надежную работу при высоких давлениях рабочей среды. Прототипом изобретения является гидравлическая рессора, содержащая заполненный рабочей жидкостью корпус, закрытый крышкой, являющийся камерой высокого давления, стакан, закрытый крышкой с отверстием, плунжер, расположенную в стакане втулку гидростатического уплотнения и размещенные в крышке стакана уплотнительные элементы (см.: А.с. №543794, кл. F16F5/00, 1974г). Чем длиннее втулка гидростатического уплотнения, тем больше перепад давления устанавливается по ее длине, что облегчает работу конечных уплотнительных элементов плунжера. Недостаток прототипа состоит в том, что длина такой втулки ограничена, так как в силу больших фрикционных сил между внутренней поверхностью втулки и поверхностью плунжера имеет место случаи отрыва тонкостенной части втулки от ее основания и как следствие нарушение работоспособности гидравлической рессоры. В результате не достигается снижение величины давления рабочей среды, действующей непосредственно на конечные элементы уплотнения плунжера. В основу изобретения поставлена задача усовершенствования гидравлической рессоры путем повышения надежности уплотнения плунжера при действии высокого давления рабочей среды, за счет установки над втулкой на плунжере набора тонкостенных колец. Технический результат при осуществлении изобретений заключается в уменьшении величины давления рабочей жидкости на конечные элементы уплотнения плунжера. Поставленная задача решается тем, что в гидравлической рессоре, содержащей заполненный рабочей жидкостью корпус являющийся камерой высокого давления, стакан, закрытый крышкой с отверстием, плунжер, расположенную в стакане втулку гидростатического уплотнения и размещенные в крышке стакана уплотнительные элементы, согласно изобретению над втулкой на плунжере установлен подпружиненный в осевом направлении набор тонкостенных упругих колец, расположенных в замкнутой полости стакана, сообщенной через отверстие в стенке стакана с полостью корпуса. Совокупность существенных признаков изобретения, включая выполнение части гидростатического уплотнения плунжера в виде набора тонкостенных упругих колец, позволяет не ограничивать длину такого уплотнения по причине разрушения втулки, и тем самым обеспечить достижение указанного технического результата. На чертеже (фиг.) изображен общий вид гидравлической рессоры, продольный разрез. Гидравлическая рессора, содержит заполненный кремнеорганической (силиконовой) жидкостью корпус 1, являющийся камерой высокого давления, стакан 2, выполненный за одно целое с крышкой корпуса и закрытый крышкой 3 с отверстием 4, плунжер 5, расположенные в крышке стакана 2 уплотнительные элементы в виде манжеты 7. Над втулкой 6 на плунжере установлен подпружиненный в осевом направлении набор тонкостенных упругих колец 8, расположенных в замкнутой полости 9 стакана 2, сообщенной через отверстие 10 с полостью 11 корпуса 1. Набор колец 8 подпружинен с помощью пружины 12, расположенной между шайбами 13 и 14. Работает гидравлическая рессора следующим образом. При перемещении плунжера 5 под нагрузкой в полость 11 корпуса 1 происходит сжатие рабочей среды с накапливанием в ней потенциальной энергии. Рабочее давление передается из полости 11 через отверстие 10 в полость 9 стакана 2 и создает радиальные силы деформирующие набор колец 8 и тонкостенную часть втулки 6 в пределах их упругости до обеспечения минимально допустимого зазора между внутренней поверхностью втулки, колец и поверхностью плунжера. За счет гидравлического сопротивления при прохождении жидкости по упомянутому зазору и потери давления при дросселировании жидкости через тот же зазор устанавливается градиент (перепад) давления, что уменьшает величину давления рабочей жидкости действующей непосредственно на манжету 17 конечного уплотнения плунжера. Установка над дроссельной втулкой набора подпружиненных в осевом направлении тонкостенных упругих колец а уплотнении плунжера повышает надежность работы гидравлической рессоры в условиях действия высокого давления рабочей среды и обеспечивает указанный выше технический результат. В качестве рабочей жидкости применяются смеси минеральных масел или кремнеорганическая жидкость (см. журнал "Автомобильная и тракторная промышленность", №6, 1957г., с.16 "Жидкостный упругий элемент").
