Патрон для кріплення осьового різального інструменту

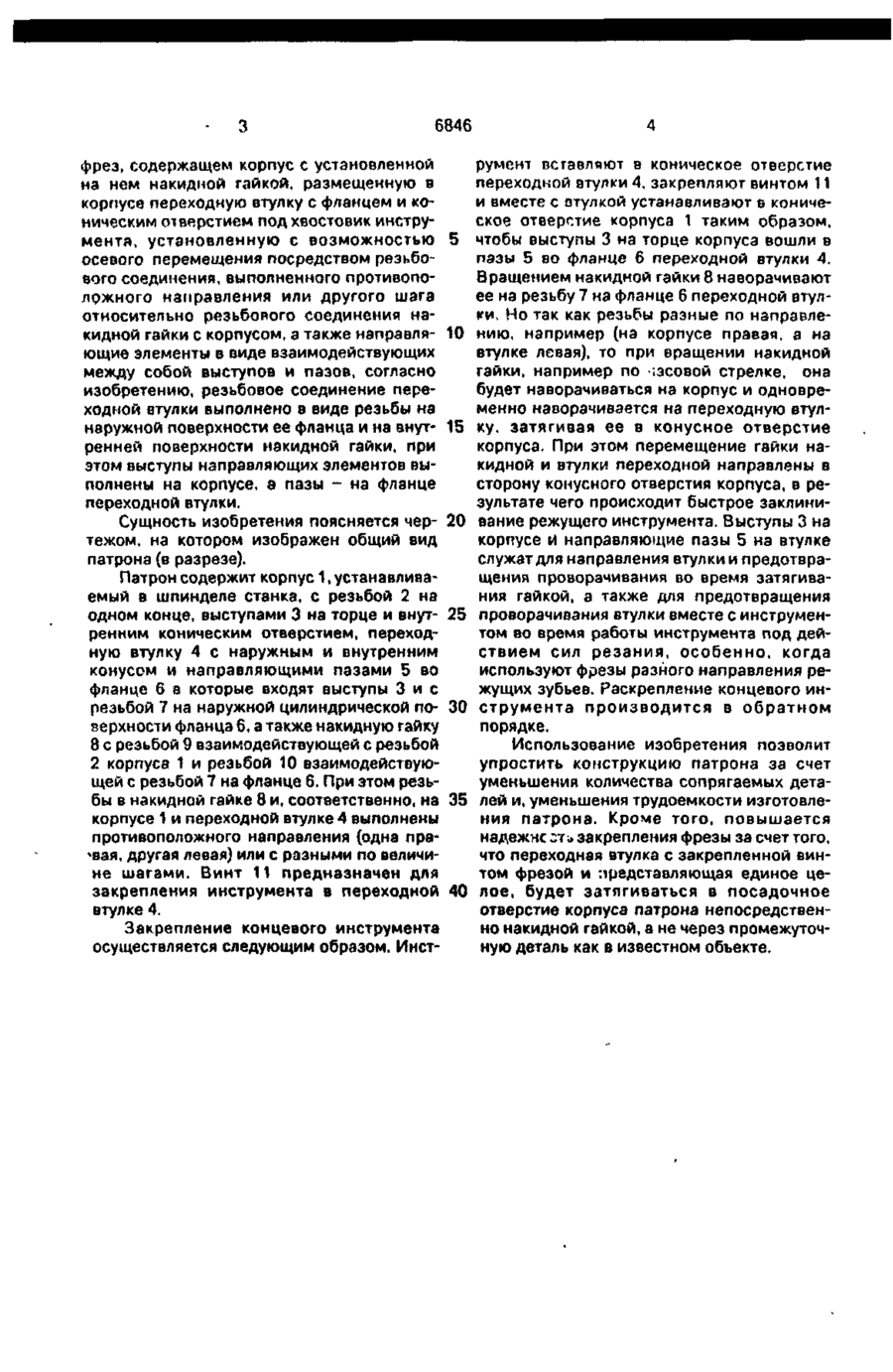

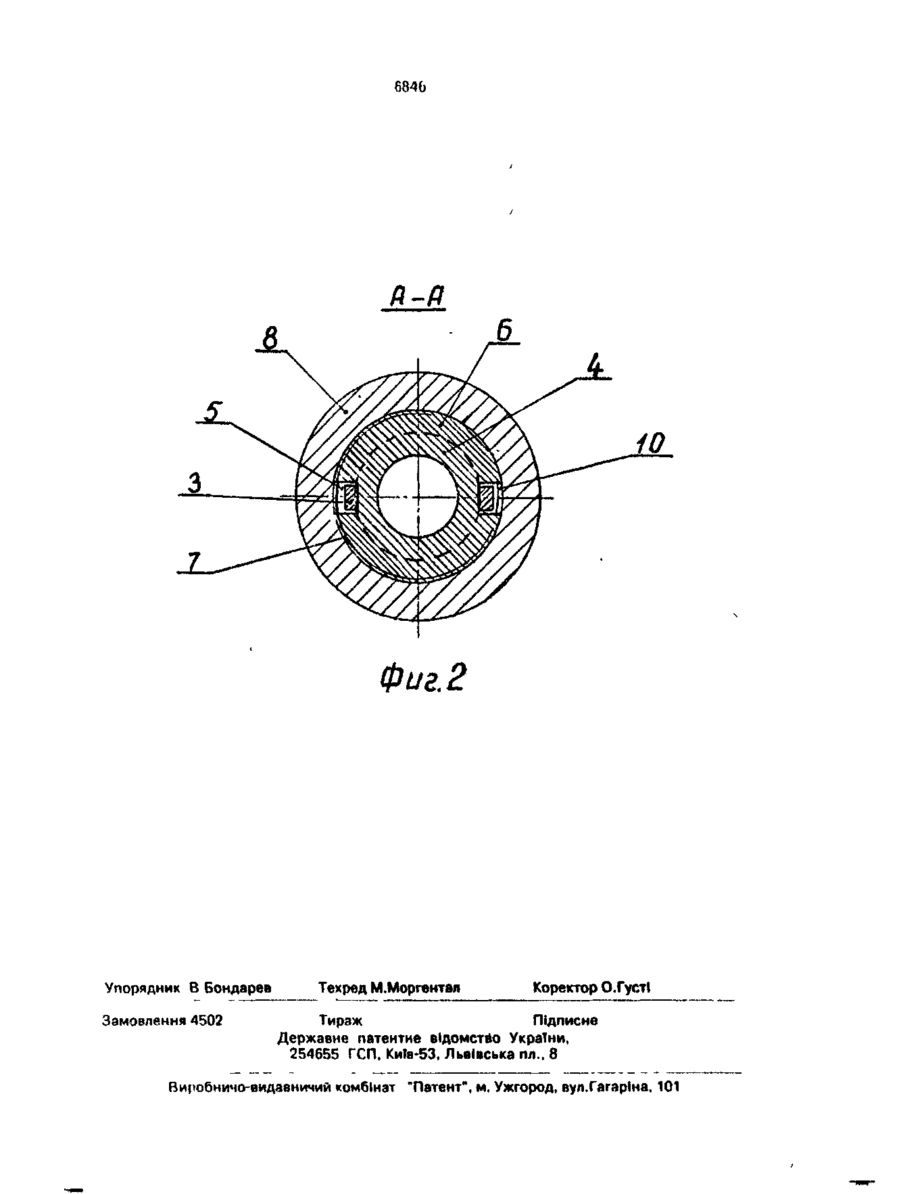

Патрон для крепления осевого режущего инструмента, преимущественно концевых фрез, содержащий корпус с установленной Изобретение относится к области станкостроения, а именно к устройствам для закрепления инструмента в шпинделе станка с внутренним коническим отверстием, преимущественно для закрепления фрез. Наиболее близким по технической сущности и достигаемому эффекту является патрон для крепления фрез, в корпусе которого размещена несущая фрезу переходная втулка, закрепленная накидной гайкой на торце корпуса выполнены пазы и на его цилиндрическую часть надета взаимодействующая с накидной гайкой втулка с торцевыми выступами, входящими в торцевые пазы корпуса и разделенными по внутренней поверхности канавкой. А на наружном конусе переходной втулки выполнены выступы, входящие в эту канавку [1]. на нем накидной гайкой, размещенную в корпусе переходную втулку с фланцем и коническим отверстием под хвостовик инструмента, установленную с возможностью осевого перемещения посредством резьбового соединения, выполненного противоположного направления или другого шага относительно резьбового соединения накидной гайки с корпусом, а также направляющие элементы в виде взаимодействующих между собой выступов и пазов, о т л и ч а ю щ и й с я тем, что резьбовое соединение переходной втулки выполнено в виде резьбы на наружной поверхности ее фланца и на внутренней поверхности накидной гайки, при этом выступы направляющих элементов выполнены на корпусе, а пазы - на фланце переходной втулки. Недостатком известного патрона является сложность конструкции и ненадежность в работе. Эти недостатки обусловлены тем, что между нажимной гайкой и переходной втулкой расположена промежуточная втулка, и движение от гайки к переходной втулке передается через эту промежуточную деталь. Кроме того, наличие промежуточной втулки усложняет конструкцию патрона, и, соответственно, увеличивает трудоемкость изготовления Целью изобретения является упрощение конструкции патрона и повышение надежности закрепления фрезы. Указанная цель достигается тем, что в патроне для крепления осевого режущего инструмента, преимущественно концевых С > ON 00 о 6846 фрез, содержащем корпус с установленной на нем накидной гайкой, размещенную в корпусе переходную втулку с фланцем и коническим отверстием под хвостовик инструмента, установленную с возможностью 5 осевого перемещения посредством резьбового соединения, выполненного противоположного направления или другого шага относительно резьбового соединения накидной гайки с корпусом, а также направля- 10 ющие элементы в виде взаимодействующих между собой выступов и пазов, согласно изобретению, резьбовое соединение переходной втулки выполнено в виде резьбы иа наружной поверхности ее фланца и на внут- 15 ренней поверхности накидной гайки, при этом выступы направляющих элементов выполнены на корпусе, а пазы - на фланце переходной втулки. Сущность изобретения поясняется чер- 20 тежом, на котором изображен общий вид патрона (в разрезе). Патрон содержит корпус 1, устанавливаемый в шпинделе станка, с резьбой 2 на одном конце, выступами 3 на торце и внут- 25 ренним коническим отверстием, переходную втулку 4 с наружным и внутренним конусом и направляющими пазами 5 во фланце 6 в которые входят выступы 3 и с резьбой 7 на наружной цилиндрической по- 30 верхности фланца 6, а также накидную гайку 8 с резьбой 9 взаимодействующей с резьбой 2 корпуса 1 и резьбой 10 взаимодействующей с резьбой 7 на фланце 6. При этом резьбы в накидной гайке 8 и, соответственно, на 35 корпусе 1 и переходной втулке 4 выполнены противоположного направления (одна прамзая. другая левая) или с разными по величине шагами. Винт 11 предназначен ДЛИ закрепления инструмента в переходной 40 втулке 4. Закрепление концевого инструмента осуществляется следующим образом. Инст румент вставляют в коническое отверстие переходной втулки 4, закрепляют винтом 11 и вместе с отулкой устанавливают в коническое отверстие корпуса 1 таким образом, чтобы выступы 3 на торце корпуса вошли в пазы 5 во фланце 6 переходной втулки 4. Вращением накидной гайки 8 наворачивают ее на резьбу 7 иа фланце 6 переходной втулки, Но так как резьбы разные по направлению, например (на корпусе правая, а на втулке левая), то при вращении накидной гайки, например по ;зсовой стрелке, она будет наворачиваться на корпус и одновременно наворачивается на переходную втулку, затягивая ее в конусное отверстие корпуса. При этом перемещение гайки накидной и втулки переходной направлены в сторону конусного отверстия корпуса, в результате чего происходит быстрое заклинивание режущего инструмента. Выступы 3 на корпусе И направляющие пазы 5 на втулке служат для направления втулки и предотвращения проворачивания во время затягивания гайкой, а также для предотвращения проворачивания втулки вместе с инструментом во время работы инструмента под действием сил резания, особенно, когда используют фрезы разного направления режущих зубьев. Раскрепление концевого инструмента производится в обратном порядке. Использование изобретения позволит упростить конструкцию патрона за счет уменьшения количества сопрягаемых деталей и, уменьшения трудоемкости изготовления патрона. Кроме того, повышается надежнс zi* закрепления фрезы за счет того, что переходная втулка с закрепленной винтом фрезой и представляющая единое целое, будет затягиваться в посадочное отверстие корпуса патрона непосредственно накидной гайкой, а не через промежуточную деталь как в известном объекте. 6846 й-й Фи г. 2 Упорядник В Бондарев Замовлення 4502 Техред М.Моргентал Коректор О.Густі Тираж Підписне Державне патентне відомство України, 254655 ГСП, Київ-53, Львівська пл., 8 Виробничо-видавнимий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
