Держак

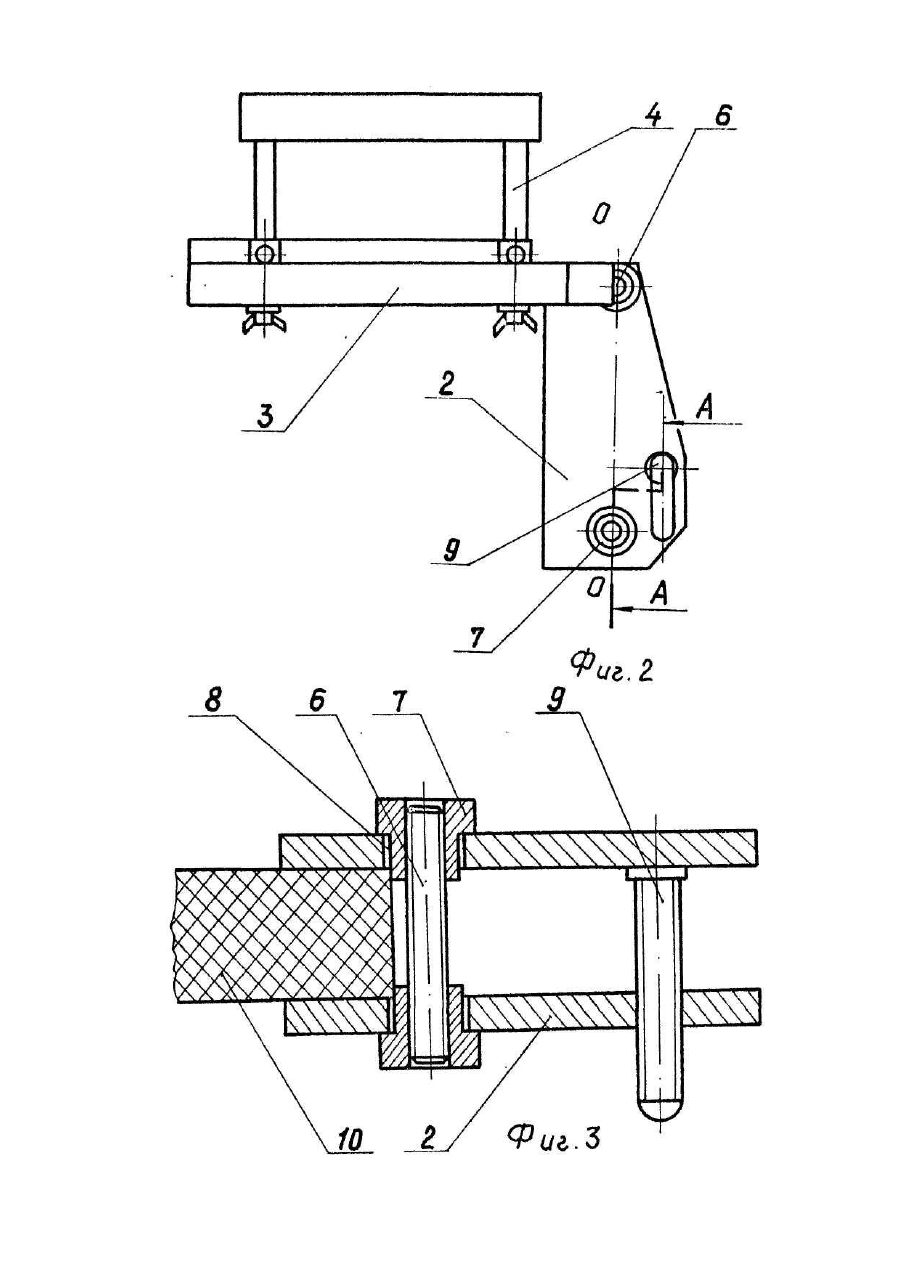

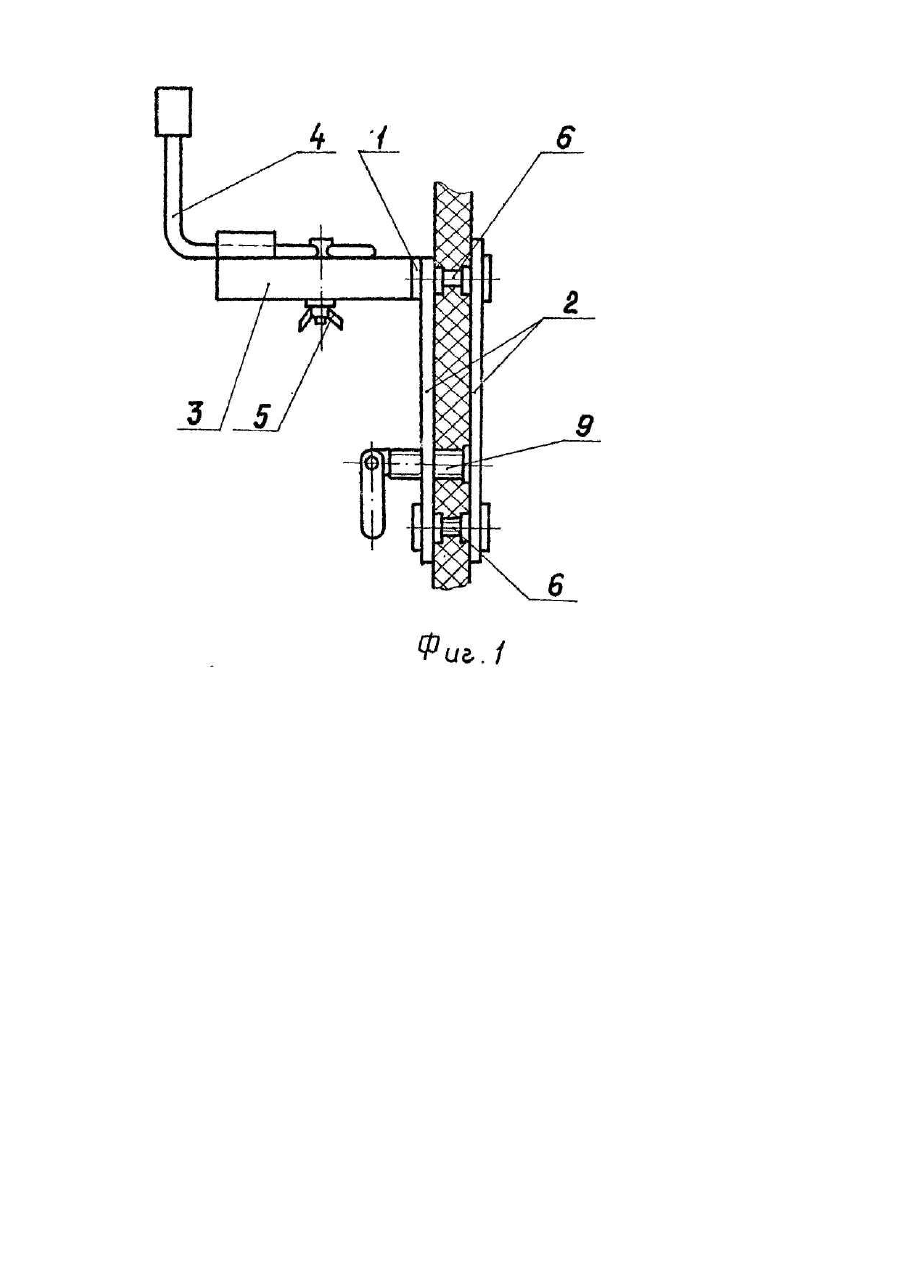

Полезная модель относится к оргтехнике, в частности к устройствам для крепления различного рода приборов или аппаратов на вертикальной стенке. Она может быть использована, например для крепления процессорного блока персонального компьютера к столу. Известен держатель, преимущественно для аппаратуры [1], содержащий кронштейн, площадку для размещения аппаратуры, крепящуюся к кронштейну, и средство крепления держателя к вертикальной стенке. Недостатком известной конструкции держателя является сложность конструкции, особенно средства крепления держателя. Это ведет к повышенной трудоемкости его изготовления. В основу полезной модели положена задача усовершенствовать держатель, преимущественно для аппаратуры, благодаря упрощению конструкции узла крепления держателя к вертикальной стене. При этом снижается трудоемкость изготовления держателя. Поставленная задача решается тем, что в держателе, преимущественно для аппаратуры, содержащем кронштейн, площадку для размещения аппаратуры, крепящуюся к кронштейну, и средство крепления держателя к вертикальной стенке, согласно полезной модели средство крепления держателя выполнено в виде пары пластин, взаимодействующи х с винтовым зажимным механизмом и удерживающих элементов в виде пары винтовых стержней, снабженных гайками и установленных в о тверстиях в пластинах. На фиг.1 показан общий вид держателя, укрепленного к торцу вертикальной стенки; на фиг.2 - то же, вид сбоку; на фиг.3 - разрез А-А на фиг.2, в увеличенном масштабе. Предлагаемый держатель содержит кронштейн 1, который крепится к одной из симметричных пластин 2 (см. фиг.1,2). К кронштейну 1 крепится площадка 3 для установки аппаратуры (на чертеже не показана), например, процессорного блока персонального компьютера. На площадке 3 закреплены элементы крепления 4 аппарата к держателю. Элементы крепления 4 позволяют устанавливать на держателе аппаратуру различных габаритов, благодаря тому, что возможно изменять их длину посредством зажимов 5. Для крепления к торцу вертикальной стенки держатель содержит две симметричные пластины 2, которые имеют отверстия в которых установлены удерживающие элементы в виде 2 винтовых стержней 6, снабженных гайками 7. Гайки 7 и отверстия в пластинах 2 имеют такие размеры, что при сборке образуется зазор 8 (фиг.З), благодаря которому пластины имеют возможность осуществлять качательное движение относительно оси 0-0 (фиг.2). Винтовой зажимной элемент выполнен в виде винта 9, торцевой частью упирающегося в одну из пластин 2. Для установки держателя, например, крепления к торцу вертикальной стенки 10 стола гайки 7 на стержнях 6 навинчивают таким образом, чтобы величина зазора между пластинами 2 приблизительно соответствовала толщине стенки, к торцу которой крепится аппарат. Затем держатель двигают вдоль вертикальной стенки до тех пор, пока винты 6, либо гайки 7 удерживающих элементов не упрутся в торец вертикальной стенки. Далее с помощью винта 9 разжимают пластины 2 и тем самым осуществляется крепление держателя к стенке. Это становится возможным благодаря тому, что пластины имеют что пластины имеют возможность качательного движения относительно оси 0-0. Посредством зажимов 5 элементы крепления 4 устанавливают с учетом габаритов аппарата, который устанавливается на держатель. Предлагаемая полезная модель позволяет надежно устанавливать аппарат на вертикальной стенке на любой высоте без дополнительных опор и без выполнения на стенке специальных мест крепления. Предложенное устройство простое по конструкции и удобно в эксплуатации.
