Пристрій для проведення поточкового електролізу

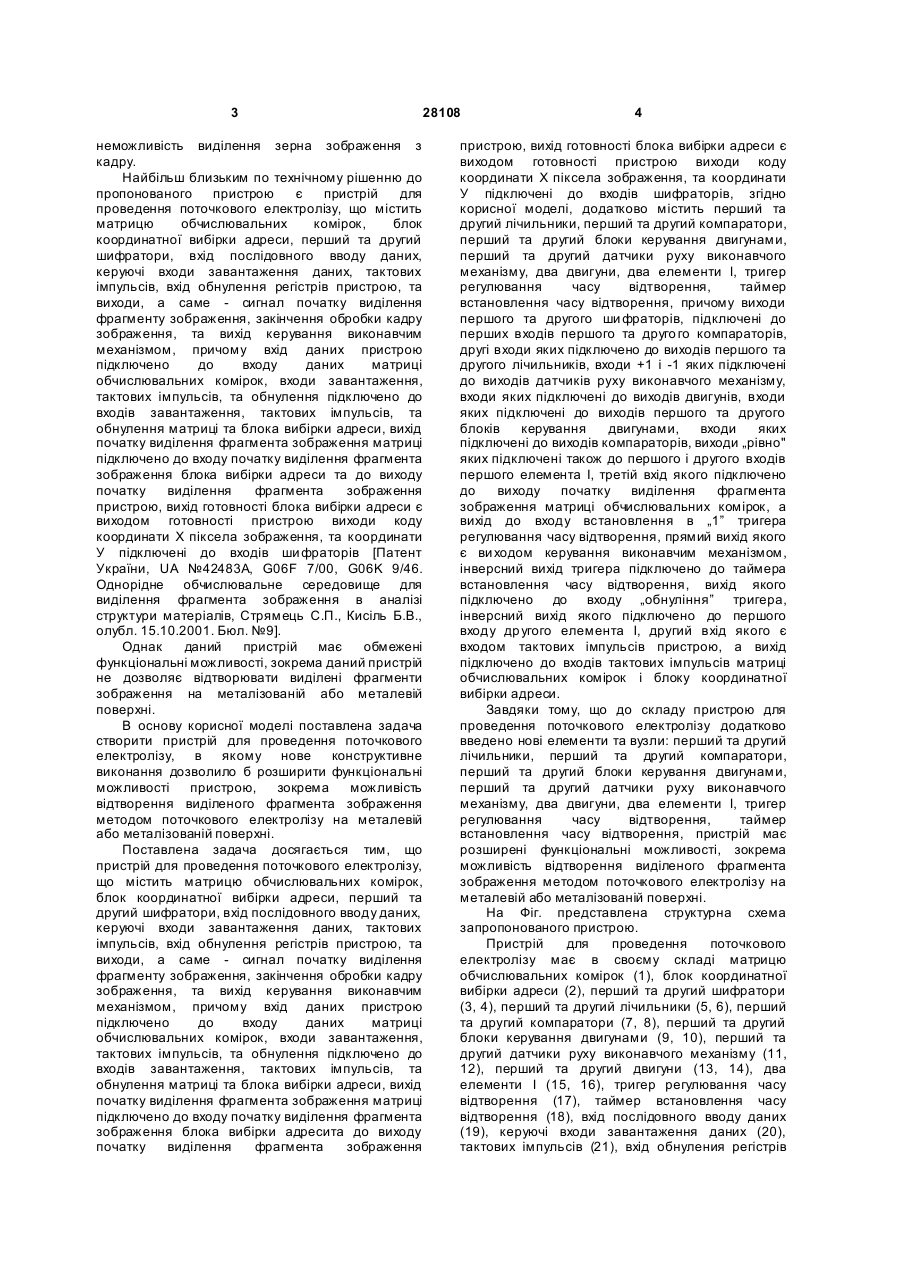

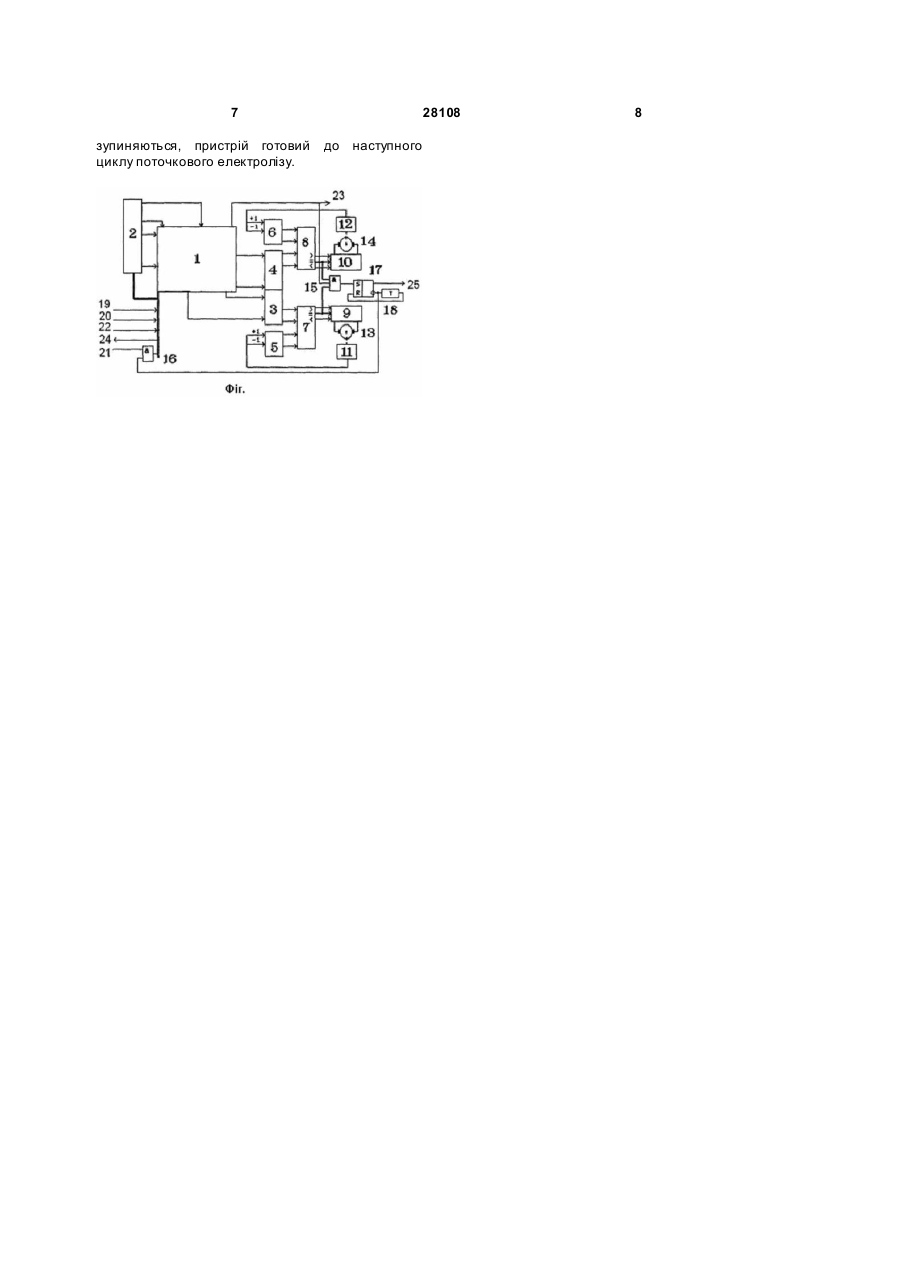

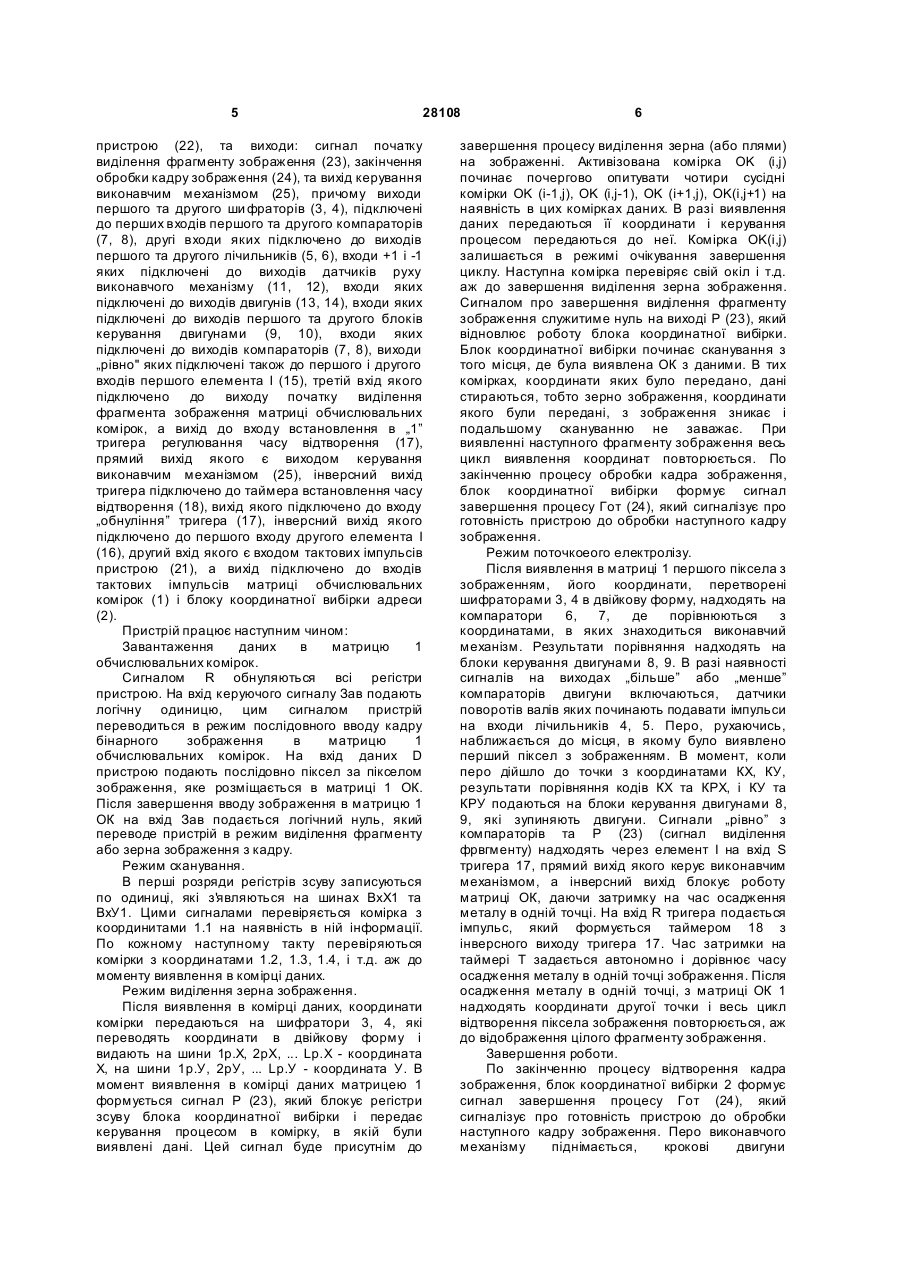

Пристрій для проведення поточкового електролізу, що містить матрицю обчислювальних комірок, блок координатної вибірки адреси, перший та другий шифратори, вхід послідовного вводу даних, керуючі входи завантаження даних, тактових імпульсів, вхід обнулення регістрів пристрою, та виходи, а саме - сигнал початку виділення фрагменту зображення, закінчення обробки кадру зображення, та вихід керування виконавчим механізмом, причому вхід даних пристрою підключено до входу даних матриці обчислювальних комірок, входи завантаження тактових імпульсів та обнулення підключено до входів завантаження тактових імпульсів та обнулення матриці та блока вибірки адреси, вихід початку виділення фрагмента зображення матриці підключено до входу початку виділення фрагмента зображення блока вибірки адреси та до виходу початку виділення фрагмента зображення пристрою, вихід готовності блока вибірки адреси є виходом готовності пристрою, виходи коду координати X піксела зображення та координати У підключені до входів шифраторів, який відрізняє ться тим, що до його складу додатково U 2 (19) 1 3 28108 неможливість виділення зерна зображення з кадру. Найбільш близьким по технічному рішенню до пропонованого пристрою є пристрій для проведення поточкового електролізу, що містить матрицю обчислювальних комірок, блок координатної вибірки адреси, перший та другий шифратори, вхід послідовного вводу даних, керуючі входи завантаження даних, тактових імпульсів, вхід обнулення регістрів пристрою, та виходи, а саме - сигнал початку виділення фрагменту зображення, закінчення обробки кадру зображення, та вихід керування виконавчим механізмом, причому вхід даних пристрою підключено до входу даних матриці обчислювальних комірок, входи завантаження, тактових імпульсів, та обнулення підключено до входів завантаження, тактових імпульсів, та обнулення матриці та блока вибірки адреси, вихід початку виділення фрагмента зображення матриці підключено до входу початку виділення фрагмента зображення блока вибірки адреси та до виходу початку виділення фрагмента зображення пристрою, вихід готовності блока вибірки адреси є виходом готовності пристрою виходи коду координати X піксела зображення, та координати У підключені до входів ши фраторів [Патент України, UA №42483A, G06F 7/00, G06K 9/46. Однорідне обчислювальне середовище для виділення фрагмента зображення в аналізі структури матеріалів, Стрямець С.П., Кисіль Б.В., олубл. 15.10.2001. Бюл. №9]. Однак даний пристрій має обмежені функціональні можливості, зокрема даний пристрій не дозволяє відтворювати виділені фрагменти зображення на металізованій або металевій поверхні. В основу корисної моделі поставлена задача створити пристрій для проведення поточкового електролізу, в якому нове конструктивне виконання дозволило б розширити функціональні можливості пристрою, зокрема можливість відтворення виділеного фрагмента зображення методом поточкового електролізу на металевій або металізованій поверхні. Поставлена задача досягається тим, що пристрій для проведення поточкового електролізу, що містить матрицю обчислювальних комірок, блок координатної вибірки адреси, перший та другий шифратори, вхід послідовного вводу даних, керуючі входи завантаження даних, тактових імпульсів, вхід обнулення регістрів пристрою, та виходи, а саме - сигнал початку виділення фрагменту зображення, закінчення обробки кадру зображення, та вихід керування виконавчим механізмом, причому вхід даних пристрою підключено до входу даних матриці обчислювальних комірок, входи завантаження, тактових імпульсів, та обнулення підключено до входів завантаження, тактових імпульсів, та обнулення матриці та блока вибірки адреси, вихід початку виділення фрагмента зображення матриці підключено до входу початку виділення фрагмента зображення блока вибірки адресита до виходу початку виділення фрагмента зображення 4 пристрою, вихід готовності блока вибірки адреси є виходом готовності пристрою виходи коду координати X піксела зображення, та координати У підключені до входів шифраторів, згідно корисної моделі, додатково містить перший та другий лічильники, перший та другий компаратори, перший та другий блоки керування двигунами, перший та другий датчики руху виконавчого механізму, два двигуни, два елементи І, тригер регулювання часу відтворення, таймер встановлення часу відтворення, причому виходи першого та другого ши фраторів, підключені до перших входів першого та друго го компараторів, другі входи яких підключено до виходів першого та другого лічильників, входи +1 і -1 яких підключені до виходів датчиків руху виконавчого механізму, входи яких підключені до виходів двигунів, входи яких підключені до виходів першого та другого блоків керування двигунами, входи яких підключені до виходів компараторів, виходи „рівно" яких підключені також до першого і другого входів першого елемента І, третій вхід якого підключено до виходу початку виділення фрагмента зображення матриці обчислювальних комірок, а вихід до входу встановлення в „1” тригера регулювання часу відтворення, прямий вихід якого є ви ходом керування виконавчим механізмом, інверсний вихід тригера підключено до таймера встановлення часу відтворення, вихід якого підключено до входу „обнуління” тригера, інверсний вихід якого підключено до першого входу др угого елемента І, другий вхід якого є входом тактових імпульсів пристрою, а вихід підключено до входів тактових імпульсів матриці обчислювальних комірок і блоку координатної вибірки адреси. Завдяки тому, що до складу пристрою для проведення поточкового електролізу додатково введено нові елементи та вузли: перший та другий лічильники, перший та другий компаратори, перший та другий блоки керування двигунами, перший та другий датчики руху виконавчого механізму, два двигуни, два елементи І, тригер регулювання часу відтворення, таймер встановлення часу відтворення, пристрій має розширені функціональні можливості, зокрема можливість відтворення виділеного фрагмента зображення методом поточкового електролізу на металевій або металізованій поверхні. На Фіг. представлена структурна схема запропонованого пристрою. Пристрій для проведення поточкового електролізу має в своєму складі матрицю обчислювальних комірок (1), блок координатної вибірки адреси (2), перший та другий шифратори (3, 4), перший та другий лічильники (5, 6), перший та другий компаратори (7, 8), перший та другий блоки керування двигунами (9, 10), перший та другий датчики руху виконавчого механізму (11, 12), перший та другий двигуни (13, 14), два елементи І (15, 16), тригер регулювання часу відтворення (17), таймер встановлення часу відтворення (18), вхід послідовного вводу даних (19), керуючі входи завантаження даних (20), тактових імпульсів (21), вхід обнуления регістрів 5 28108 пристрою (22), та виходи: сигнал початку виділення фрагменту зображення (23), закінчення обробки кадру зображення (24), та вихід керування виконавчим механізмом (25), причому виходи першого та другого ши фраторів (3, 4), підключені до перших входів першого та другого компараторів (7, 8), другі входи яких підключено до виходів першого та другого лічильників (5, 6), входи +1 і -1 яких підключені до виходів датчиків руху виконавчого механізму (11, 12), входи яких підключені до виходів двигунів (13, 14), входи яких підключені до виходів першого та другого блоків керування двигунами (9, 10), входи яких підключені до виходів компараторів (7, 8), виходи „рівно" яких підключені також до першого і другого входів першого елемента І (15), третій вхід якого підключено до виходу початку виділення фрагмента зображення матриці обчислювальних комірок, а вихід до входу встановлення в „1” тригера регулювання часу відтворення (17), прямий вихід якого є виходом керування виконавчим механізмом (25), інверсний вихід тригера підключено до таймера встановлення часу відтворення (18), вихід якого підключено до входу „обнуління” тригера (17), інверсний вихід якого підключено до першого входу другого елемента І (16), другий вхід якого є входом тактових імпульсів пристрою (21), а вихід підключено до входів тактових імпульсів матриці обчислювальних комірок (1) і блоку координатної вибірки адреси (2). Пристрій працює наступним чином: Завантаження даних в матрицю 1 обчислювальних комірок. Сигналом R обнуляються всі регістри пристрою. На вхід керуючого сигналу Зав подають логічну одиницю, цим сигналом пристрій переводиться в режим послідовного вводу кадру бінарного зображення в матрицю 1 обчислювальних комірок. На вхід даних D пристрою подають послідовно піксел за пікселом зображення, яке розміщається в матриці 1 ОК. Після завершення вводу зображення в матрицю 1 ОК на вхід Зав подається логічний нуль, який переводе пристрій в режим виділення фрагменту або зерна зображення з кадру. Режим сканування. В перші розряди регістрів зсуву записуються по одиниці, які з'я вляються на шинах ВхХ1 та ВхУ1. Цими сигналами перевіряється комірка з координитами 1.1 на наявність в ній інформації. По кожному наступному такту перевіряються комірки з координатами 1.2, 1.3, 1.4, і т.д. аж до моменту виявлення в комірці даних. Режим виділення зерна зображення. Після виявлення в комірці даних, координати комірки передаються на шифратори 3, 4, які переводять координати в двійкову форму і видають на шини 1р.Х, 2рХ, ... Lp.X - координата X, на шини 1р.У, 2рУ, ... Lр.У - координата У. В момент виявлення в комірці даних матрицею 1 формується сигнал Р (23), який блокує регістри зсуву блока координатної вибірки і передає керування процесом в комірку, в якій були виявлені дані. Цей сигнал буде присутнім до 6 завершення процесу виділення зерна (або плями) на зображенні. Активізована комірка OK (i,j) починає почергово опитувати чотири сусідні комірки OK (i-1,j), OK (i,j-1), OK (i+1,j), OK(i,j+1) на наявність в цих комірках даних. В разі виявлення даних передаються її координати і керування процесом передаються до неї. Комірка OK(i,j) залишається в режимі очікування завершення циклу. Наступна комірка перевіряє свій окіл і т.д. аж до завершення виділення зерна зображення. Сигналом про завершення виділення фрагменту зображення служитиме нуль на виході Р (23), який відновлює роботу блока координатної вибірки. Блок координатної вибірки починає сканування з того місця, де була виявлена ОК з даними. В тих комірках, координати яких було передано, дані стираються, тобто зерно зображення, координати якого були передані, з зображення зникає і подальшому скануванню не заважає. При виявленні наступного фрагменту зображення весь цикл виявлення координат повторюється. По закінченню процесу обробки кадра зображення, блок координатної вибірки формує сигнал завершення процесу Гот (24), який сигналізує про готовність пристрою до обробки наступного кадру зображення. Режим поточкоеого електролізу. Після виявлення в матриці 1 першого піксела з зображенням, його координати, перетворені шифраторами 3, 4 в двійкову форму, надходять на компаратори 6, 7, де порівнюються з координатами, в яких знаходиться виконавчий механізм. Результати порівняння надходять на блоки керування двигунами 8, 9. В разі наявності сигналів на виходах „більше” або „менше” компараторів двигуни включаються, датчики поворотів валів яких починають подавати імпульси на входи лічильників 4, 5. Перо, рухаючись, наближається до місця, в якому було виявлено перший піксел з зображенням. В момент, коли перо дійшло до точки з координатами КХ, КУ, результати порівняння кодів КХ та КРХ, і КУ та КРУ подаються на блоки керування двигунами 8, 9, які зупиняють двигуни. Сигнали „рівно” з компараторів та Р (23) (сигнал виділення фрвгменту) надходять через елемент І на вхід S тригера 17, прямий вихід якого керує виконавчим механізмом, а інверсний вихід блокує роботу матриці ОК, даючи затримку на час осадження металу в одній точці. На вхід R тригера подається імпульс, який формується таймером 18 з інверсного виходу тригера 17. Час затримки на таймері Т задається автономно і дорівнює часу осадження металу в одній точці зображення. Після осадження металу в одній точці, з матриці ОК 1 надходять координати другої точки і весь цикл відтворення піксела зображення повторюється, аж до відображення цілого фрагменту зображення. Завершення роботи. По закінченню процесу відтворення кадра зображення, блок координатної вибірки 2 формує сигнал завершення процесу Гот (24), який сигналізує про готовність пристрою до обробки наступного кадру зображення. Перо виконавчого механізму піднімається, крокові двигуни 7 зупиняються, пристрій готовий циклу поточкового електролізу. 28108 до наступного 8
