Відсікач піни на свердловині

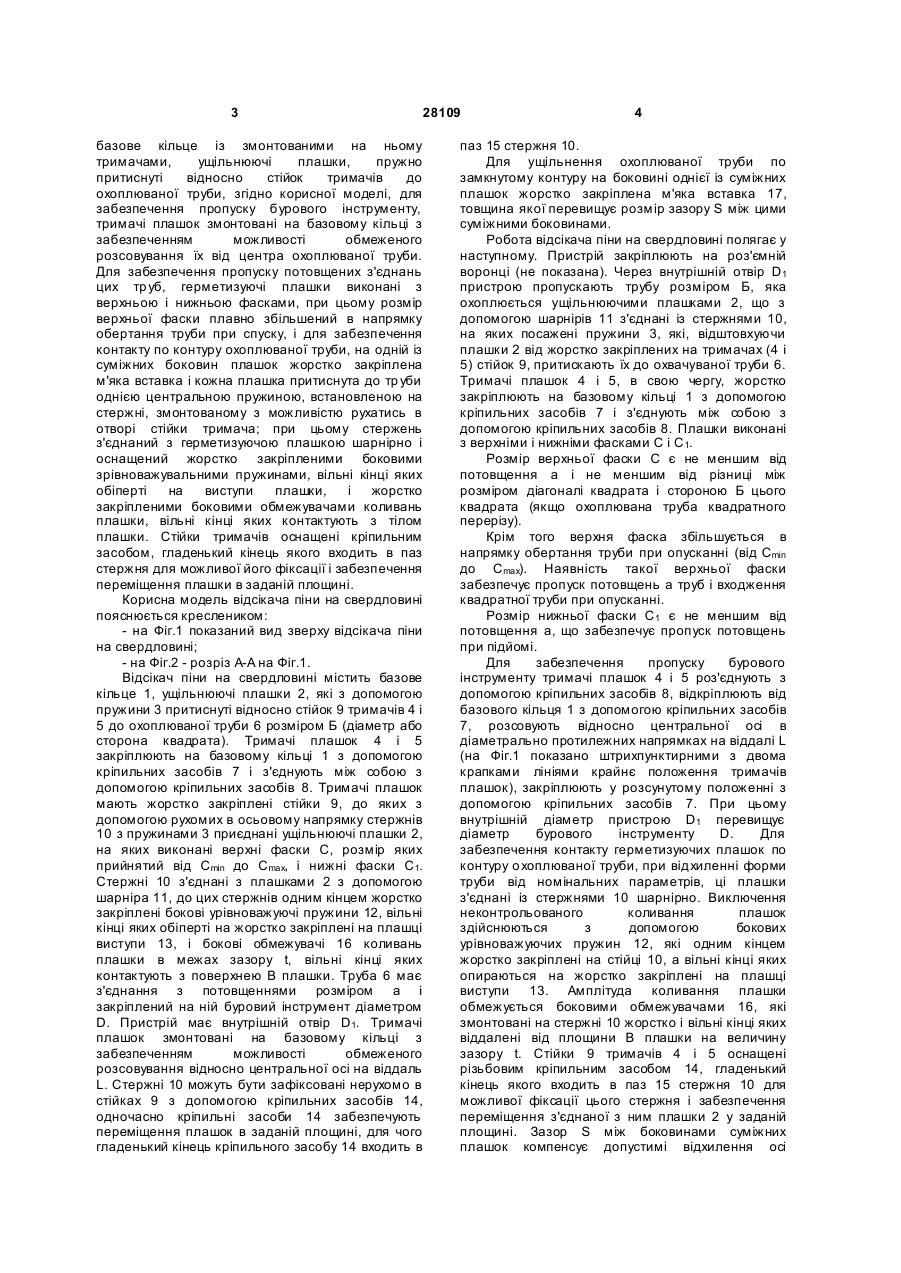

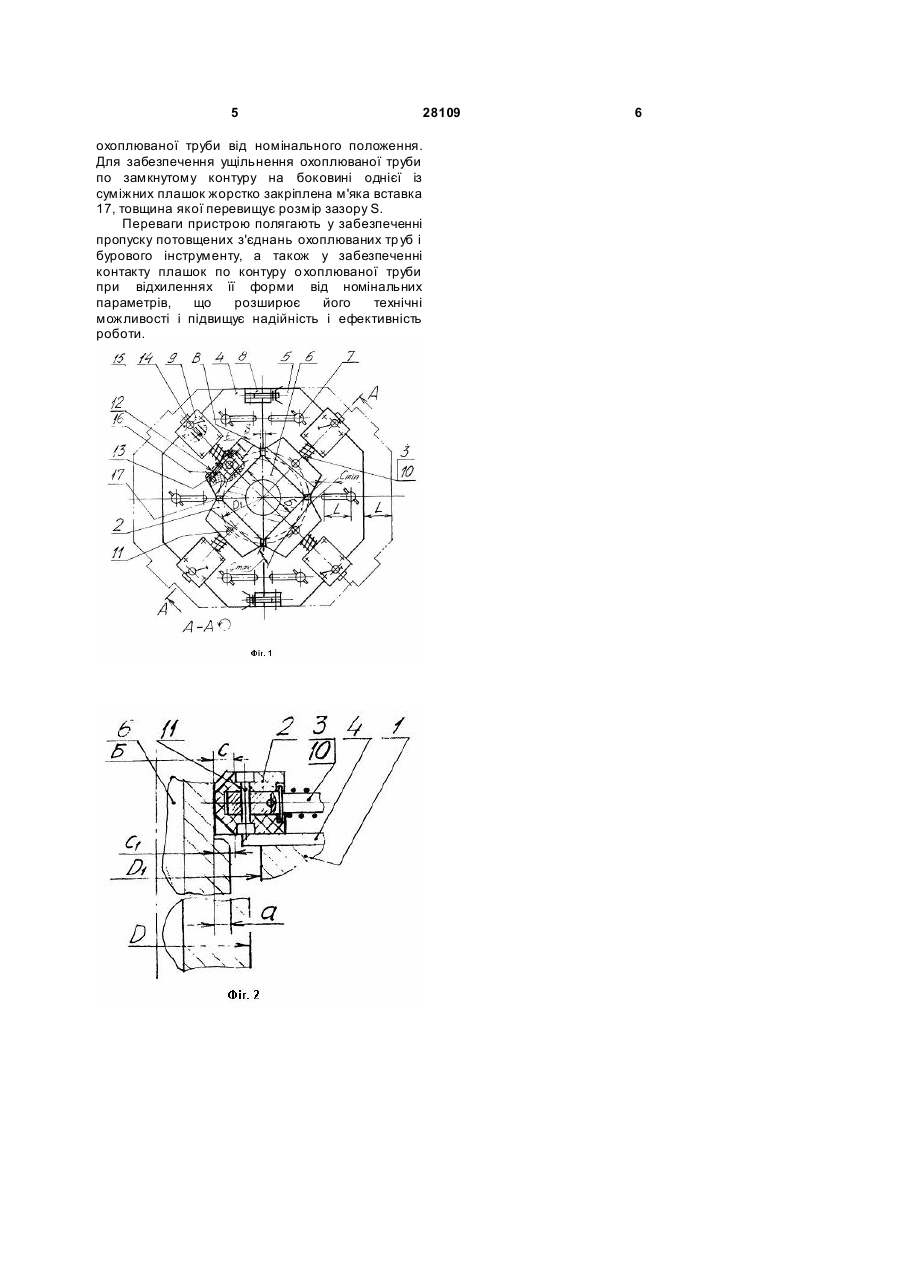

1. Відсікач піни на свердловині, який містить базове кільце із змонтованими на ньому тримачами, ущільнюючі плашки, пружно притиснуті відносно стійок тримачів до охоплюваної труби, який відрізняється тим, що, для забезпечення пропускання бурового інструменту, тримачі плашок змонтовані на базовому кільці з забезпеченням можливості обмеженого розсовування їх від центра охоплюваної труби, а для забезпечення пропускання потовщених з'єднань цих труб, ущільнюючі плашки виконані з верхньою і нижньою фасками, і для забезпечення контакту по контуру охоплюваної труби кожна плашка притиснута до труби однією центральною пружиною, встановленою на стержні, змонтованому з можливістю руха тись в отворі стійки тримача, при U 2 (19) 1 3 28109 базове кільце із змонтованими на ньому тримачами, ущільнюючі плашки, пружно притиснуті відносно стійок тримачів до охоплюваної труби, згідно корисної моделі, для забезпечення пропуску бурового інструменту, тримачі плашок змонтовані на базовому кільці з забезпеченням можливості обмеженого розсовування їх від центра охоплюваної труби. Для забезпечення пропуску потовщених з'єднань цих тр уб, герметизуючі плашки виконані з верхньою і нижньою фасками, при цьому розмір верхньої фаски плавно збільшений в напрямку обертання труби при спуску, і для забезпечення контакту по контуру охоплюваної труби, на одній із суміжних боковин плашок жорстко закріплена м'яка вставка і кожна плашка притиснута до тр уби однією центральною пружиною, встановленою на стержні, змонтованому з можливістю рухатись в отворі стійки тримача; при цьому стержень з'єднаний з герметизуючою плашкою шарнірно і оснащений жорстко закріпленими боковими зрівноважувальними пружинами, вільні кінці яких обіперті на виступи плашки, і жорстко закріпленими боковими обмежувачами коливань плашки, вільні кінці яких контактують з тілом плашки. Стійки тримачів оснащені кріпильним засобом, гладенький кінець якого входить в паз стержня для можливої його фіксації і забезпечення переміщення плашки в заданій площині. Корисна модель відсікача піни на свердловині пояснюється креслеником: - на Фіг.1 показаний вид зверху відсікача піни на свердловині; - на Фіг.2 - розріз А-А на Фіг.1. Відсікач піни на свердловині містить базове кільце 1, ущільнюючі плашки 2, які з допомогою пружини 3 притиснуті відносно стійок 9 тримачів 4 і 5 до охоплюваної труби 6 розміром Б (діаметр або сторона квадрата). Тримачі плашок 4 і 5 закріплюють на базовому кільці 1 з допомогою кріпильних засобів 7 і з'єднують між собою з допомогою кріпильних засобів 8. Тримачі плашок мають жорстко закріплені стійки 9, до яких з допомогою рухомих в осьовому напрямку стержнів 10 з пружинами 3 приєднані ущільнюючі плашки 2, на яких виконані верхні фаски С, розмір яких прийнятий від Cmin до Сmах, і нижні фаски С1. Стержні 10 з'єднані з плашками 2 з допомогою шарніра 11, до цих стержнів одним кінцем жорстко закріплені бокові урівноважуючі пружини 12, вільні кінці яких обіперті на жорстко закріплені на плашці виступи 13, і бокові обмежувачі 16 коливань плашки в межах зазору t, вільні кінці яких контактують з поверхнею В плашки. Труба 6 має з'єднання з потовщеннями розміром а і закріплений на ній буровий інструмент діаметром D. Пристрій має внутрішній отвір D1. Тримачі плашок змонтовані на базовому кільці з забезпеченням можливості обмеженого розсовування відносно центральної осі на віддаль L. Стержні 10 можуть бути зафіксовані нерухомо в стійках 9 з допомогою кріпильних засобів 14, одночасно кріпильні засоби 14 забезпечують переміщення плашок в заданій площині, для чого гладенький кінець кріпильного засобу 14 входить в 4 паз 15 стержня 10. Для ущільнення охоплюваної труби по замкнутому контуру на боковині однієї із суміжних плашок жорстко закріплена м'яка вставка 17, товщина якої перевищує розмір зазору S між цими суміжними боковинами. Робота відсікача піни на свердловині полягає у наступному. Пристрій закріплюють на роз'ємній воронці (не показана). Через внутрішній отвір D 1 пристрою пропускають трубу розміром Б, яка охоплюється ущільнюючими плашками 2, що з допомогою шарнірів 11 з'єднані із стержнями 10, на яких посажені пружини 3, які, відштовхуючи плашки 2 від жорстко закріплених на тримачах (4 і 5) стійок 9, притискають їх до охвачуваної труби 6. Тримачі плашок 4 і 5, в свою чергу, жорстко закріплюють на базовому кільці 1 з допомогою кріпильних засобів 7 і з'єднують між собою з допомогою кріпильних засобів 8. Плашки виконані з верхніми і нижніми фасками С і С 1. Розмір верхньої фаски С є не меншим від потовщення а і не меншим від різниці між розміром діагоналі квадрата і стороною Б цього квадрата (якщо охоплювана труба квадратного перерізу). Крім того верхня фаска збільшується в напрямку обертання труби при опусканні (від Cmin до Сmах). Наявність такої верхньої фаски забезпечує пропуск потовщень а труб і входження квадратної труби при опусканні. Розмір нижньої фаски С1 є не меншим від потовщення а, що забезпечує пропуск потовщень при підйомі. Для забезпечення пропуску бурового інструменту тримачі плашок 4 і 5 роз'єднують з допомогою кріпильних засобів 8, відкріплюють від базового кільця 1 з допомогою кріпильних засобів 7, розсовують відносно центральної осі в діаметрально протилежних напрямках на віддалі L (на Фіг.1 показано штрихпунктирними з двома крапками лініями крайнє положення тримачів плашок), закріплюють у розсунутому положенні з допомогою кріпильних засобів 7. При цьому внутрішній діаметр пристрою D1 перевищує діаметр бурового інструменту D. Для забезпечення контакту герметизуючих плашок по контуру о хоплюваної труби, при відхиленні форми труби від номінальних параметрів, ці плашки з'єднані із стержнями 10 шарнірно. Виключення неконтрольованого коливання плашок здійснюються з допомогою бокових урівноважуючих пружин 12, які одним кінцем жорстко закріплені на стійці 10, а вільні кінці яких опираються на жорстко закріплені на плашці виступи 13. Амплітуда коливання плашки обмежується боковими обмежувачами 16, які змонтовані на стержні 10 жорстко і вільні кінці яких віддалені від площини В плашки на величину зазору t. Стійки 9 тримачів 4 і 5 оснащені різьбовим кріпильним засобом 14, гладенький кінець якого входить в паз 15 стержня 10 для можливої фіксації цього стержня і забезпечення переміщення з'єднаної з ним плашки 2 у заданій площині. Зазор S між боковинами суміжних плашок компенсує допустимі відхилення осі 5 28109 охоплюваної труби від номінального положення. Для забезпечення ущільнення охоплюваної труби по замкнутому контуру на боковині однієї із суміжних плашок жорстко закріплена м'яка вставка 17, товщина якої перевищує розмір зазору S. Переваги пристрою полягають у забезпеченні пропуску потовщених з'єднань охоплюваних тр уб і бурового інструменту, а також у забезпеченні контакту плашок по контуру о хоплюваної труби при відхиленнях її форми від номінальних параметрів, що розширює його технічні можливості і підвищує надійність і ефективність роботи. 6
