Соленоїдний реверсивний привод для дистанційного керування автоматичним вимикачем

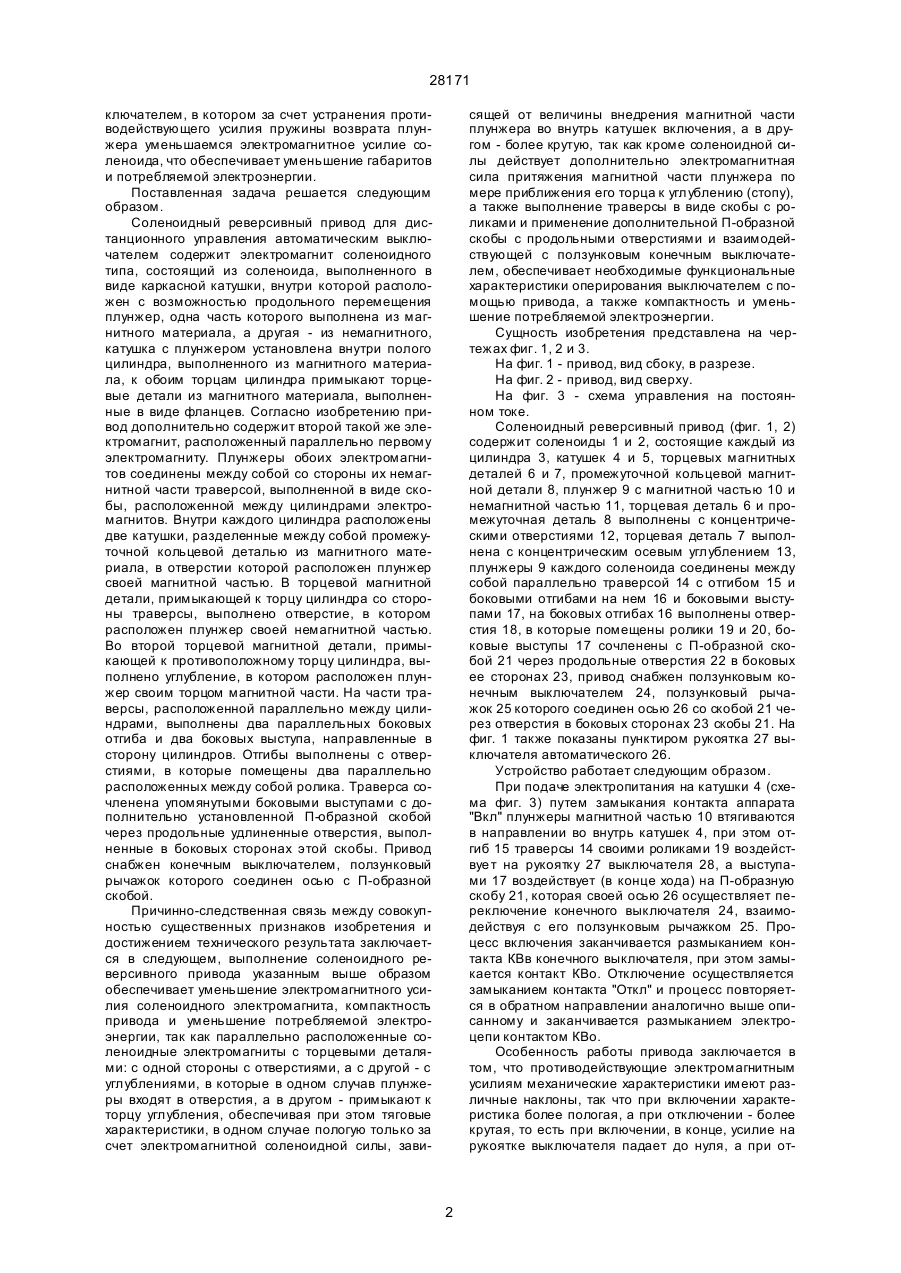

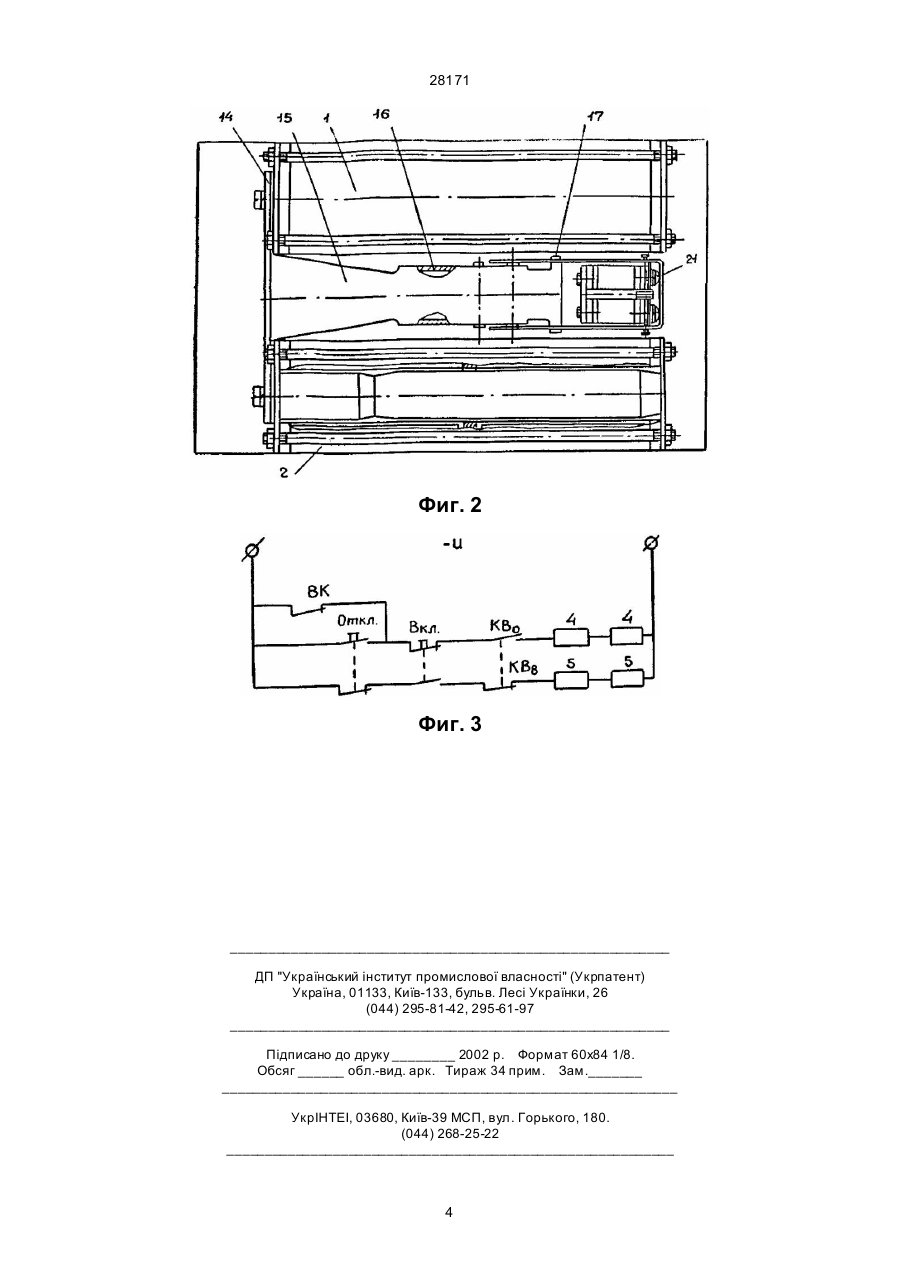

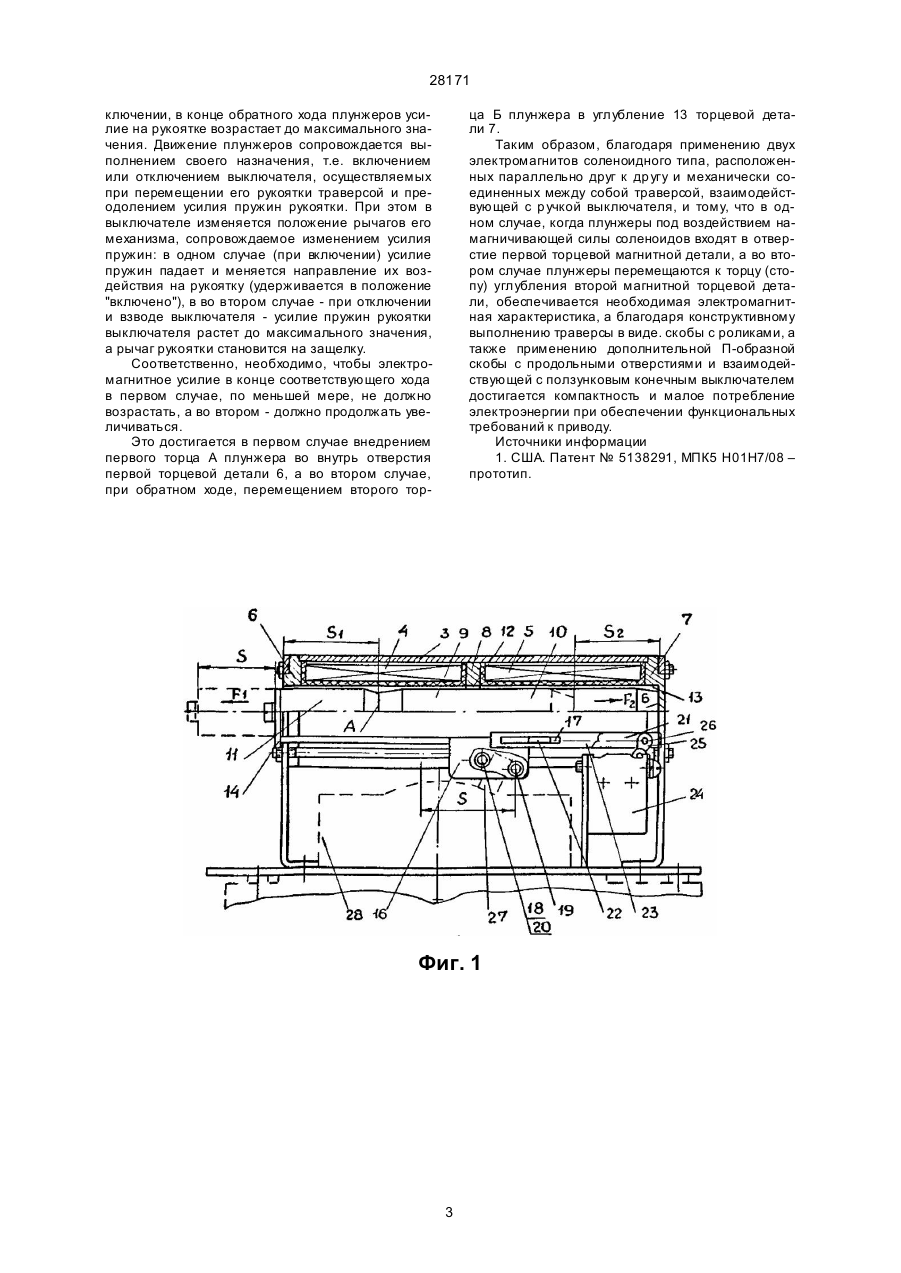

Соленоидный реверсивный привод для дистанционного управления автоматическим выключателем, содержащий электромагнит соленоидного типа, состоящий из соленоида, выполненного в виде каркасной катушки, внутри которой расположен с возможностью продольного перемещения плунжер, одна часть которого выполнена из магнитного материала, а другая – из немагнитного, причем катушка с плунжером установлена внутри полого цилиндра, выполненного из магнитного материала, к обоим торцам цилиндра примыкают торцевые детали из магнитного материала, выполненные в виде фланцев, отличающийся тем, что привод дополнительно содержит второй такой же электромагнит, расположенный параллельно первому электромагниту, плунжеры обоих электро A (54) СОЛЕНОЇДНИЙ РЕВЕРСИВНИЙ ПРИВОД ДЛЯ ДИСТАНЦ ІЙНОГО КЕРУВАННЯ АВТОМАТИЧНИМ ВИМИКАЧЕМ 28171 ключателем, в котором за счет устранения противодействующего усилия пружины возврата плунжера уменьшаемся электромагнитное усилие соленоида, что обеспечивает уменьшение габаритов и потребляемой электроэнергии. Поставленная задача решается следующим образом. Соленоидный реверсивный привод для дистанционного управления автоматическим выключателем содержит электромагнит соленоидного типа, состоящий из соленоида, выполненного в виде каркасной катушки, внутри которой расположен с возможностью продольного перемещения плунжер, одна часть которого выполнена из магнитного материала, а другая - из немагнитного, катушка с плунжером установлена внутри полого цилиндра, выполненного из магнитного материала, к обоим торцам цилиндра примыкают торцевые детали из магнитного материала, выполненные в виде фланцев. Согласно изобретению привод дополнительно содержит второй такой же электромагнит, расположенный параллельно первому электромагниту. Плунжеры обоих электромагнитов соединены между собой со стороны их немагнитной части траверсой, выполненной в виде скобы, расположенной между цилиндрами электромагнитов. Внутри каждого цилиндра расположены две катушки, разделенные между собой промежуточной кольцевой деталью из магнитного материала, в отверстии которой расположен плунжер своей магнитной частью. В торцевой магнитной детали, примыкающей к торцу цилиндра со стороны траверсы, выполнено отверстие, в котором расположен плунжер своей немагнитной частью. Во второй торцевой магнитной детали, примыкающей к противоположному торцу цилиндра, выполнено углубление, в котором расположен плунжер своим торцом магнитной части. На части траверсы, расположенной параллельно между цилиндрами, выполнены два параллельных боковых отгиба и два боковых выступа, направленные в сторону цилиндров. Отгибы выполнены с отверстиями, в которые помещены два параллельно расположенных между собой ролика. Траверса сочленена упомянутыми боковыми выступами с дополнительно установленной П-образной скобой через продольные удлиненные отверстия, выполненные в боковых сторонах этой скобы. Привод снабжен конечным выключателем, ползунковый рычажок которого соединен осью с П-образной скобой. Причинно-следственная связь между совокупностью существенных признаков изобретения и достижением технического результата заключается в следующем, выполнение соленоидного реверсивного привода указанным выше образом обеспечивает уменьшение электромагнитного усилия соленоидного электромагнита, компактность привода и уменьшение потребляемой электроэнергии, так как параллельно расположенные соленоидные электромагниты с торцевыми деталями: с одной стороны с отверстиями, а с другой - с углублениями, в которые в одном случав плунжеры входят в отверстия, а в другом - примыкают к торцу углубления, обеспечивая при этом тяговые характеристики, в одном случае пологую только за счет электромагнитной соленоидной силы, зави сящей от величины внедрения магнитной части плунжера во внутрь катушек включения, а в другом - более крутую, так как кроме соленоидной силы действует дополнительно электромагнитная сила притяжения магнитной части плунжера по мере приближения его торца к углублению (стопу), а также выполнение траверсы в виде скобы с роликами и применение дополнительной П-образной скобы с продольными отверстиями и взаимодействующей с ползунковым конечным выключателем, обеспечивает необходимые функциональные характеристики оперирования выключателем с помощью привода, а также компактность и уменьшение потребляемой электроэнергии. Сущность изобретения представлена на чертежах фиг. 1, 2 и 3. На фиг. 1 - привод, вид сбоку, в разрезе. На фиг. 2 - привод, вид сверху. На фиг. 3 - схема управления на постоянном токе. Соленоидный реверсивный привод (фиг. 1, 2) содержит соленоиды 1 и 2, состоящие каждый из цилиндра 3, катушек 4 и 5, торцевых магнитных деталей 6 и 7, промежуточной кольцевой магнитной детали 8, плунжер 9 с магнитной частью 10 и немагнитной частью 11, торцевая деталь 6 и промежуточная деталь 8 выполнены с концентрическими отверстиями 12, торцевая деталь 7 выполнена с концентрическим осевым углублением 13, плунжеры 9 каждого соленоида соединены между собой параллельно траверсой 14 с отгибом 15 и боковыми отгибами на нем 16 и боковыми выступами 17, на боковых отгибах 16 выполнены отверстия 18, в которые помещены ролики 19 и 20, боковые выступы 17 сочленены с П-образной скобой 21 через продольные отверстия 22 в боковых ее сторонах 23, привод снабжен ползунковым конечным выключателем 24, ползунковый рычажок 25 которого соединен осью 26 со скобой 21 через отверстия в боковых сторонах 23 скобы 21. На фиг. 1 также показаны пунктиром рукоятка 27 выключателя автоматического 26. Устройство работает следующим образом. При подаче электропитания на катушки 4 (схема фиг. 3) путем замыкания контакта аппарата "Вкл" плунжеры магнитной частью 10 втягиваются в направлении во внутрь катушек 4, при этом отгиб 15 траверсы 14 своими роликами 19 воздействуе т на рукоятку 27 выключателя 28, а выступами 17 воздействует (в конце хода) на П-образную скобу 21, которая своей осью 26 осуществляет переключение конечного выключателя 24, взаимодействуя с его ползунковым рычажком 25. Процесс включения заканчивается размыканием контакта КВв конечного выключателя, при этом замыкается контакт КВо. Отключение осуществляется замыканием контакта "Откл" и процесс повторяется в обратном направлении аналогично выше описанному и заканчивается размыканием электроцепи контактом КВо. Особенность работы привода заключается в том, что противодействующие электромагнитным усилиям механические характеристики имеют различные наклоны, так что при включении характеристика более пологая, а при отключении - более крутая, то есть при включении, в конце, усилие на рукоятке выключателя падает до нуля, а при от 2 28171 ключении, в конце обратного хода плунжеров усилие на рукоятке возрастает до максимального значения. Движение плунжеров сопровождается выполнением своего назначения, т.е. включением или отключением выключателя, осуществляемых при перемещении его рукоятки траверсой и преодолением усилия пружин рукоятки. При этом в выключателе изменяется положение рычагов его механизма, сопровождаемое изменением усилия пружин: в одном случае (при включении) усилие пружин падает и меняется направление их воздействия на рукоятку (удерживается в положение "включено"), в во втором случае - при отключении и взводе выключателя - усилие пружин рукоятки выключателя растет до максимального значения, а рычаг рукоятки становится на защелку. Соответственно, необходимо, чтобы электромагнитное усилие в конце соответствующего хода в первом случае, по меньшей мере, не должно возрастать, а во втором - должно продолжать увеличиваться. Это достигается в первом случае внедрением первого торца А плунжера во внутрь отверстия первой торцевой детали 6, а во втором случае, при обратном ходе, перемещением второго тор ца Б плунжера в углубление 13 торцевой детали 7. Таким образом, благодаря применению двух электромагнитов соленоидного типа, расположенных параллельно друг к др угу и механически соединенных между собой траверсой, взаимодействующей с р учкой выключателя, и тому, что в одном случае, когда плунжеры под воздействием намагничивающей силы соленоидов входят в отверстие первой торцевой магнитной детали, а во втором случае плунжеры перемещаются к торцу (стопу) углубления второй магнитной торцевой детали, обеспечивается необходимая электромагнитная характеристика, а благодаря конструктивному выполнению траверсы в виде. скобы с роликами, а также применению дополнительной П-образной скобы с продольными отверстиями и взаимодействующей с ползунковым конечным выключателем достигается компактность и малое потребление электроэнергии при обеспечении функциональных требований к приводу. Источники информации 1. США. Патент № 5138291, МПК5 H01H7/08 – прототип. Фиг. 1 3 28171 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
