Спосіб визначення загального добування конденсату

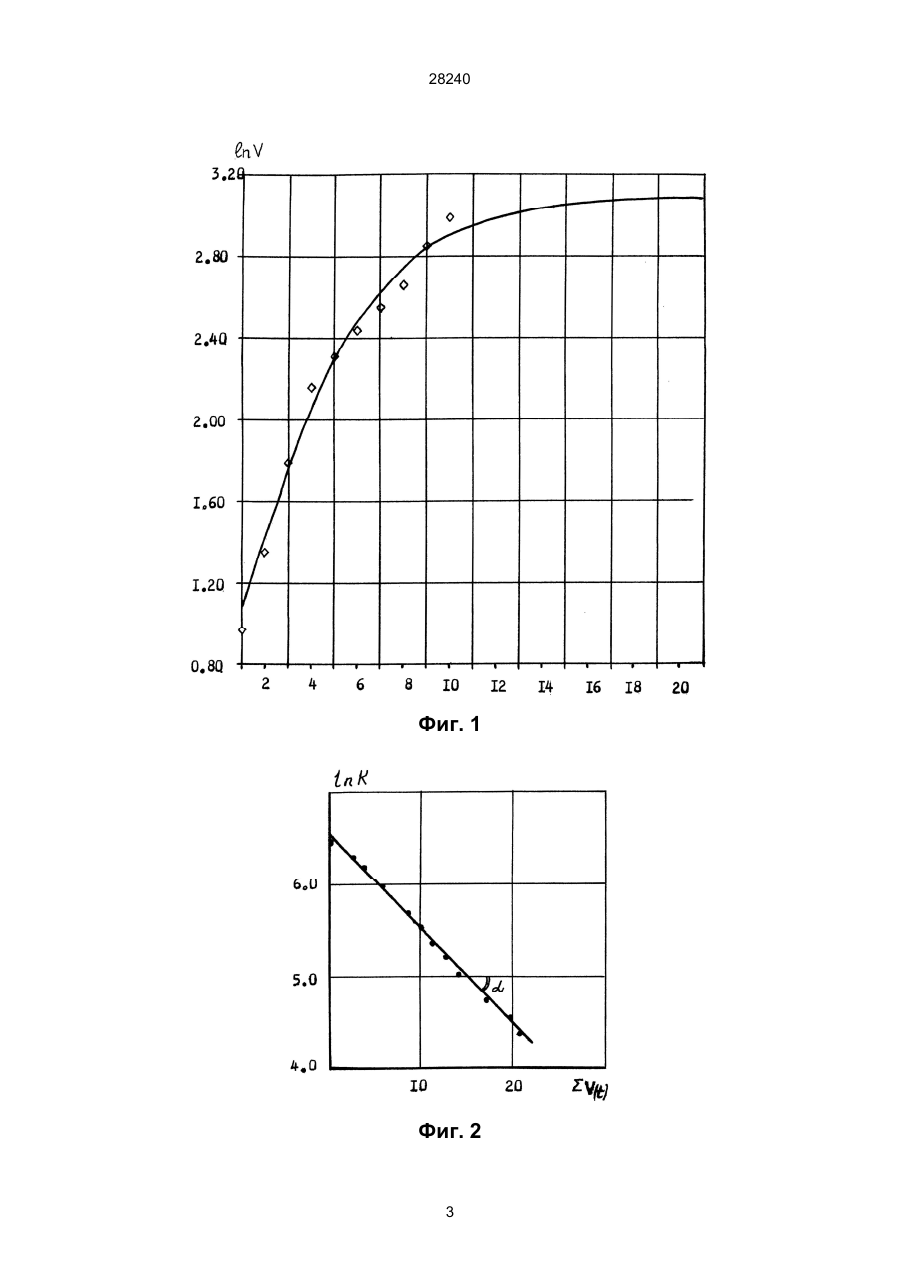

Способ определения общей добычи конденсата, включающий определение начального выхода конденсата, текущего выхода конденсата в различные моменты времени и соответствующего им накопленного отбора природного газа и построение графиков зависимости натурального логарифма накопленного отбора природного газа от времени и натурального логарифма выхода конденсата от накопленного отбора природного газа, отличающийся тем, что, дополнительно производят три-пять замеров текущего выхода конденсата и соответствующего им накопленного отбора природного газа, по которым определяют ассимптотическое значение натурального логарифма накопленного отбора природного газа и угол наклона графика линейной зависимости натурального логарифма текущего выхода конденсата от накопленного отбора природного газа, а общую добычу конденсата определяют из уравнения Изобретение относится к разработке газоконденсатних месторождений. Известные способы определения общей добычи конденсата предполагают проведение промысловых и лабораторных исследований для определения различных параметров залежи и характеристик пластового флюида (объем залежи, пористость пластов, пластовое давление, содержание конденсата в газе и др.), что требует больших затрат времени и средств. Предлагаемый способ определения общей добычи конденсата основан на использовании меньшего количества параметров, более прост в применении, дает точный результат. Наиболее близким по технической сущности к предлагаемому способу, является способ изложенный в [1], предусматривающий определение запасов газа, величин пластового давления, лабораторные исследования по определению состава пластового флюида, содержания в добываемой продукции различных фракций и использование графиков, что снижает точность результата. Задачей настоящего изобретения является определение общей добычи конденсата при от сутствии замеров пластового давления и минимальном объеме исследований. Способ основан на зависимости между отбором природного газа и степенью выработанности запасов конденсата. Известно, что в процессе разработки газоконденсатной залежи одновременно с падением пластового давления происходит ретроградная конденсация, т.е. выпадение части конденсата из подвижной газовой фазы в неподвижную жидкую фазу. Соответственно, в добываемой продукции уменьшается текущий выход конденсата, т.е. отношение добычи конденсата к добыче газа за некоторой период времени. При этом с увеличением накопленного отбора газа скорость изменения выхода конденсата уменьшается. В начальный этап разработки газоконденстаной залежи скорость накопленного отбора природного газа возрастает, а по мере отбора запасов уменьшается до нуля. Следовательно, скорость накопленного отбора природного газа свидетельствует о степени выработанности запасов конденсата и указывает на их величину. Способ осуществляется следующим образом. С началом разработки газоконденсатний залежи определяется начальный выход конденсата. По Qk = K 0 ee b tga -1 tg a где (19) UA (11) 28240 (13) A К0 - начальной вход конденсата; e - основание натурального логарифма; b - ассимптотическое значение натурального логарифма накопленного отбора природного газа; a - угол наклона графика линейной зависимости натурального логарифма текущего выхода конденсата от накопленного отбора природного газа. 28240 мере разработки залежи в различные моменты времени замеряют дебит, соответствующий этим моментам отбор газа и выход конденсата. Строят график зависимости логарифма накопленного отбора газа V(t) от времени эксплуатации залежи t. Проводят кривую (1) ln V (t ) = ln V - b exp - kt g , наилучшим образом аппроксимирующую полученную зависимость [2]. Безразмерные коэффициенты b, k и g характеризуют зависимость скорости накопленного отбора газа от времени эксплуатации залежи и определяются анализом по замерам накопленного отбора газа по методу наименьших квадратов в нелинейном случае. Определяют ассимптотическое значение построенной кривой, вычисляют экспоненту от полученного ассимптотического значения и получают запасы газа из соотношения (2) V = eb , где V - запасы газа; е - основание натурального логарифма; b - ассимптотическое значение натурального логарифма накопленного отбора газа. Одновременно строят график зависимости логарифма выхода конденсата от накопленного отбора газа. Логарифм выхода конденсата уменьшается линейно с увеличением накопленного отбора природного газа [3], т.е. ln K = lnK 0 + V (t )tga , (3) где K - текущий выход конденсата; K0 - начальный выход конденсата; a - угол наклона графика линейной зависимости натурального логарифма выхода конденсата от накопленного отбора природного газа. Определив начальный выход конденсата, ассимптотическое значение зависимости логарифма накопленного отбора газа от времени (b) и угол наклона графика зависимости логарифма выхода ( конденсата от накопленного отбора природного газа, общую добычу конденсата определяют из уравнения Qk = K 0 ee b tga -1 (4) . tg a При этом, для построения графиков по предлагаемому способу достаточно провести не более трех-пяти замеров исходных параметров (выход конденсата и соответствующий ему накопленной отбор газа). В количестве примера приводим данные по конкретному месторождению с подтвержденными запасами газа 22,2 млрд. м3 из описания изобретения к а.с. 1553656. В таблице приведены данные о динамике накопленного отбора природного газа å V (t ) значения ln V , текущего выхода конденсата (К) и значения lnK. Графики в координатах ln V - t и ln K - å V (t ) представлены на фиг. 1 и 2 соответственно. Ассимптотическое значение кривой b - на фиг. 1 равно 3,08646. tg a согласно приводимым в описании изобретения к а.с. 1553656 данным, равен - 0,100952. Подставив полученное значения в уравнение (4), определяем общую добычу конденсата равную 5,6448 млн. м3. Предлагаемой способ может использоваться для определения общей добычи конденсата при разработке газоконденсатных залежей. Источники информации 1. Гришин Ф.А. Промышленная оценка месторождений нефти и газа. - М.: Недра, 1985. – 278 с. 2. Заявка. № 5044443/03 от 27.05.1992 на изобретение "Способ определения запасов природного газа газоконденсатной залежи" (решение ВНИИГПЭ о выдаче патента на изобретение от 12.04.1995). 3. Авторское свидетельство СССР № 1553656, кл. Е21В43/00, 1990. ) Таблица 1 лет 0 1 2 3 4 5 6 7 8 9 10 å V (t ) млрд.м3 0 2,65 3,84 5,96 8,69 10,06 11,48 12,80 14,29 17,26 19,83 ln V 0,976 1,3455 1,7851 2,1622 2,3086 2,4406 2,5494 2,6596 2,8484 2,9872 2 К см3/м3 640 540 483 400 293 251 214 182 153 113,5 96 ln K 6,46 6,29 6,18 5,99 5,68 5,53 5,37 5,20 5,03 4,73 4,56 28240 Фиг. 1 Фиг. 2 3 28240 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
