Багатоканальний пристрій пріоритету

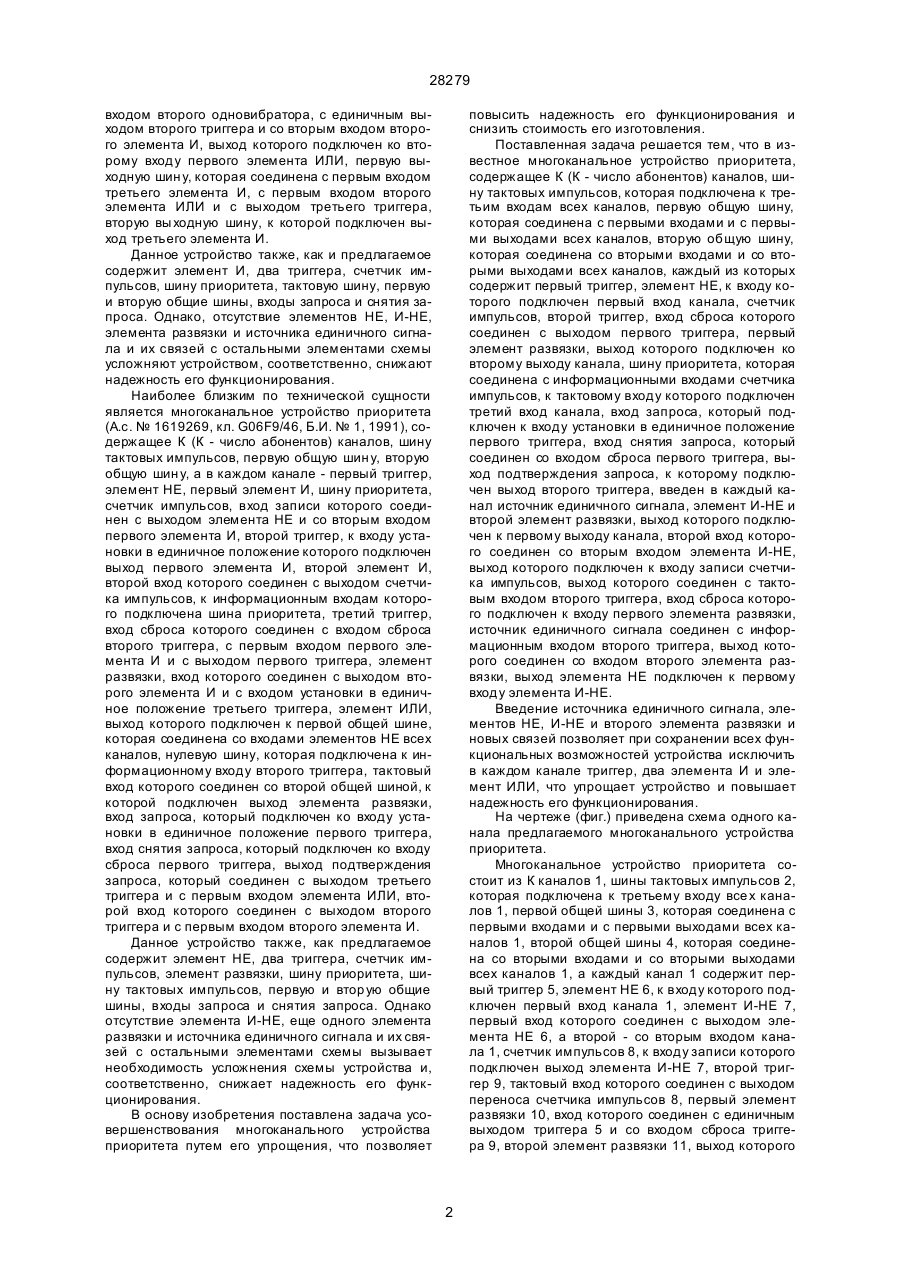

Многоканальное устройство приоритета, содержащее К (К - число абонентов) каналов, шину тактовых импульсов, которая подключена к третьим входам всех каналов, первую общую шину, которая соединена с первыми входами и с первыми выходами всех каналов, вторую общую шину, которая соединена со вторыми входами и со вторыми выходами всех каналов, каждый из которых содержит первый триггер, элемент НЕ, к входу которого подключен первый вход канала, счетчик импульсов, второй триггер, вход сброса которого соединен с выходом первого триггера, первый элемент развязки, выход которого подключен ко вто 28279 входом второго одновибратора, с единичным выходом второго триггера и со вторым входом второго элемента И, выход которого подключен ко второму входу первого элемента ИЛИ, первую выходную шин у, которая соединена с первым входом третьего элемента И, с первым входом второго элемента ИЛИ и с выходом третьего триггера, вторую вы ходную шину, к которой подключен выход третьего элемента И. Данное устройство также, как и предлагаемое содержит элемент И, два триггера, счетчик импульсов, шину приоритета, тактовую шину, первую и вторую общие шины, входы запроса и снятия запроса. Однако, отсутствие элементов НЕ, И-НЕ, элемента развязки и источника единичного сигнала и их связей с остальными элементами схемы усложняют устройством, соответственно, снижают надежность его функционирования. Наиболее близким по технической сущности является многоканальное устройство приоритета (А.с. № 1619269, кл. G06F9/46, Б.И. № 1, 1991), содержащее К (К - число абонентов) каналов, шину тактовых импульсов, первую общую шин у, вторую общую шин у, а в каждом канале - первый триггер, элемент НЕ, первый элемент И, шину приоритета, счетчик импульсов, вход записи которого соединен с выходом элемента НЕ и со вторым входом первого элемента И, второй триггер, к входу установки в единичное положение которого подключен выход первого элемента И, второй элемент И, второй вход которого соединен с выходом счетчика импульсов, к информационным входам которого подключена шина приоритета, третий триггер, вход сброса которого соединен с входом сброса второго триггера, с первым входом первого элемента И и с выходом первого триггера, элемент развязки, вход которого соединен с выходом второго элемента И и с входом установки в единичное положение третьего триггера, элемент ИЛИ, выход которого подключен к первой общей шине, которая соединена со входами элементов НЕ всех каналов, нулевую шину, которая подключена к информационному входу второго триггера, тактовый вход которого соединен со второй общей шиной, к которой подключен выход элемента развязки, вход запроса, который подключен ко входу установки в единичное положение первого триггера, вход снятия запроса, который подключен ко входу сброса первого триггера, выход подтверждения запроса, который соединен с выходом третьего триггера и с первым входом элемента ИЛИ, второй вход которого соединен с выходом второго триггера и с первым входом второго элемента И. Данное устройство также, как предлагаемое содержит элемент НЕ, два триггера, счетчик импульсов, элемент развязки, шину приоритета, шину тактовых импульсов, первую и втор ую общие шины, входы запроса и снятия запроса. Однако отсутствие элемента И-НЕ, еще одного элемента развязки и источника единичного сигнала и их связей с остальными элементами схемы вызывает необходимость усложнения схемы устройства и, соответственно, снижает надежность его функционирования. В основу изобретения поставлена задача усовершенствования многоканального устройства приоритета путем его упрощения, что позволяет повысить надежность его функционирования и снизить стоимость его изготовления. Поставленная задача решается тем, что в известное многоканальное устройство приоритета, содержащее К (К - число абонентов) каналов, шину тактовых импульсов, которая подключена к третьим входам всех каналов, первую общую шину, которая соединена с первыми входами и с первыми выходами всех каналов, вторую общую шину, которая соединена со вторыми входами и со вторыми выходами всех каналов, каждый из которых содержит первый триггер, элемент НЕ, к входу которого подключен первый вход канала, счетчик импульсов, второй триггер, вход сброса которого соединен с выходом первого триггера, первый элемент развязки, выход которого подключен ко второму выходу канала, шину приоритета, которая соединена с информационными входами счетчика импульсов, к тактовому входу которого подключен третий вход канала, вход запроса, который подключен к входу установки в единичное положение первого триггера, вход снятия запроса, который соединен со входом сброса первого триггера, выход подтверждения запроса, к которому подключен выход второго триггера, введен в каждый канал источник единичного сигнала, элемент И-НЕ и второй элемент развязки, выход которого подключен к первому выходу канала, второй вход которого соединен со вторым входом элемента И-НЕ, выход которого подключен к входу записи счетчика импульсов, выход которого соединен с тактовым входом второго триггера, вход сброса которого подключен к входу первого элемента развязки, источник единичного сигнала соединен с информационным входом второго триггера, выход которого соединен со входом второго элемента развязки, выход элемента НЕ подключен к первому входу элемента И-НЕ. Введение источника единичного сигнала, элементов НЕ, И-НЕ и второго элемента развязки и новых связей позволяет при сохранении всех функциональных возможностей устройства исключить в каждом канале триггер, два элемента И и элемент ИЛИ, что упрощает устройство и повышает надежность его функционирования. На чертеже (фиг.) приведена схема одного канала предлагаемого многоканального устройства приоритета. Многоканальное устройство приоритета состоит из К каналов 1, шины тактовых импульсов 2, которая подключена к третьему входу все х каналов 1, первой общей шины 3, которая соединена с первыми входами и с первыми выходами всех каналов 1, второй общей шины 4, которая соединена со вторыми входами и со вторыми выходами всех каналов 1, а каждый канал 1 содержит первый триггер 5, элемент НЕ 6, к входу которого подключен первый вход канала 1, элемент И-НЕ 7, первый вход которого соединен с выходом элемента НЕ 6, а второй - со вторым входом канала 1, счетчик импульсов 8, к входу записи которого подключен выход элемента И-НЕ 7, второй триггер 9, тактовый вход которого соединен с выходом переноса счетчика импульсов 8, первый элемент развязки 10, вход которого соединен с единичным выходом триггера 5 и со входом сброса триггера 9, второй элемент развязки 11, выход которого 2 28279 подключен к первому выходу канала 1, второй выход которого соединен с выходом элемента развязки 10, шину приоритета 12, которая подключена к информационным входам счетчика импульсов 8, тактовый вход которого соединен с третьим входом канала 1, источник единичного сигнала 13, который соединен с информационным входом триггера 9, вход запроса 14, который подключен к входу установки в единичное положение триггера 5, вход снятия запроса 15, который соединен со входом сброса триггера 5, выход подтверждения запроса 16, который соединен с единичным выходом триггера 9 и со входом элемента развязки 11. В счетчике импульсов 8 при наличии единичного сигнала на его входе записи ("WR") находится код, установленный на шинах 12, несмотря на то, что на тактовый вход поступают импульсы (т.е. вход записи счетчика 8 имеет приоритет перед тактовым входом). В качестве тактового входа может использоваться как суммирующий, так и вычитающий вход в зависимости от того, какой - прямой или инверсный код числа подается на шины 12 и каким числам - большим или меньшим по величине - установлен высший приоритет. Элементы развязки 10 и 11 могут быть выполнены любым способом, например, на диодах. Многоканальное устройство приоритета работает следующим образом. Для определенности при описании работы устройства примем, что в качестве тактового используется суммирующий вход счетчика 8, на шины 12 подается прямой код числа и большим по величине числам соответствует высший приоритет. В исходном состоянии, при отсутствии сигналов запроса во всех каналах 1, триггеры 5 и 9 всех каналов 1 находятся в нулевом положении, на общи х шинах 3 и 4 о тсутствует единичный сигнал, на выходах элементов И-НЕ 7 имеется единичный сигнал, поэтому в счетчиках 8 записан код числа, соответствующего установленному для данного канала приоритету, и работа счетчиков 8 по суммирующему - тактовому входу блокирована. При необходимости захвата магистрали подается импульсный сигнал на вход 14 того канала 1, которому необходима магистраль, при этом триггер 5 этого канала устанавливается в единичное положение, если необходимость захвата магистрали возникла у нескольких абонентов, то импульсный сигнал подается на входы 14 каналов 1 всех этих абонентов и в единичное положение устанавливаются триггеры 5 каналов 1 всех этих абонентов. При установке в единичное положение триггера 5 какого-либо канала 1 разрешается переключение триггера 9 этого канала 1 и через элемент развязки 10 подается единичный сигнал на шину 4, на входах элементов И-НЕ 7 всех каналов 1 оказываются единичные сигналы, поэтому на выходах И-НЕ 7 всех каналов 1 оказываются нулевые сигналы и разрешается работа счетчиков 8 всех каналов 1 по их тактовым входам, т.е. счетчики 8 начинают прибавлять к своему содержимому "единицу" при поступлении на суммирующий вход каждого тактового импульса. При заполнении счетчиков 8 на их выхода х переноса появляется импульсный сигнал. Если у данного канала 1 триггер 5 находится в нулевом положении (т.е. канал не пытается захватить магистраль), то триггер 9 остается в н улевом положении при поступлении на его тактовый вход импульса и счетчик импульсов 8 продолжает суммировать импульсы с шины 2. Из счетчиков 8, пытающихся захва тить магистраль, первым заполнится счетчик 8 того канала 1, который имеет высший приоритет (т.к. у этого канала число, код которого подан на шины 12, больше по величине, чем числа, коды которых поданы на шины 12 других пытающи хся захватить магистраль каналов 1). В канале 1, имеющем высший приоритет, сигнал с выхода переноса счетчика 8 устанавливает в единичное положение триггер 9 (т.к., как указывалось выше, на его входе сброса отсутствует сигнал, запрещающий переключение вследствие того, что триггеры 5 в каналах, пытающихся захва тить магистраль, находятся в единичном положении). Сигнал с единичного выхода триггера 9 поступает на шину 18 в качестве подтверждения запроса (т.е. данному каналу разрешается использование магистрали). Кроме того, сигнал с единичного выхода триггера 9 через элемент развязки 11 поступает на шину 3, на выходах элементов НЕ 6 всех каналов 1 появляется нулевой сигнал, а на выходах элементов И-НЕ 7 появляется единичный сигнал, в счетчики 8 каналов 1 при этом записывается код числа с шин 12 и блокируется их работа по суммирующему входу. После окончания работы с магистралью подается импульсный сигнал на вход 15 канала 1, захватившего магистраль, триггер 5 устанавливается в нулевое положение и сигналом со своего выхода устанавливает в н улевое положение триггер 9 этого канала. Если больше ни один канал не пытается захватить магистраль (т.е. триггеры 5 во всех каналах 1 находятся в нулевом положении), то устройство находится в исходном состоянии до установки в единичное положение триггера 5 в каком-либо канале 1. Если же хотя бы в одном из других каналов 1 триггер 5 находится в единичном положении, то при установке в нулевое положение триггера 9 в канале 1, который освобождает магистраль, на шине 3 оказывается нулевой сигнал, а, так как на шине 4 имеется единичный сигнал (с выхода триггера 5, находящегося в единичном положении), то устройство далее работает аналогично описанному выше. 3 28279 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
