Конструкція для додаткової теплоізоляції зовнішніх стін будинків

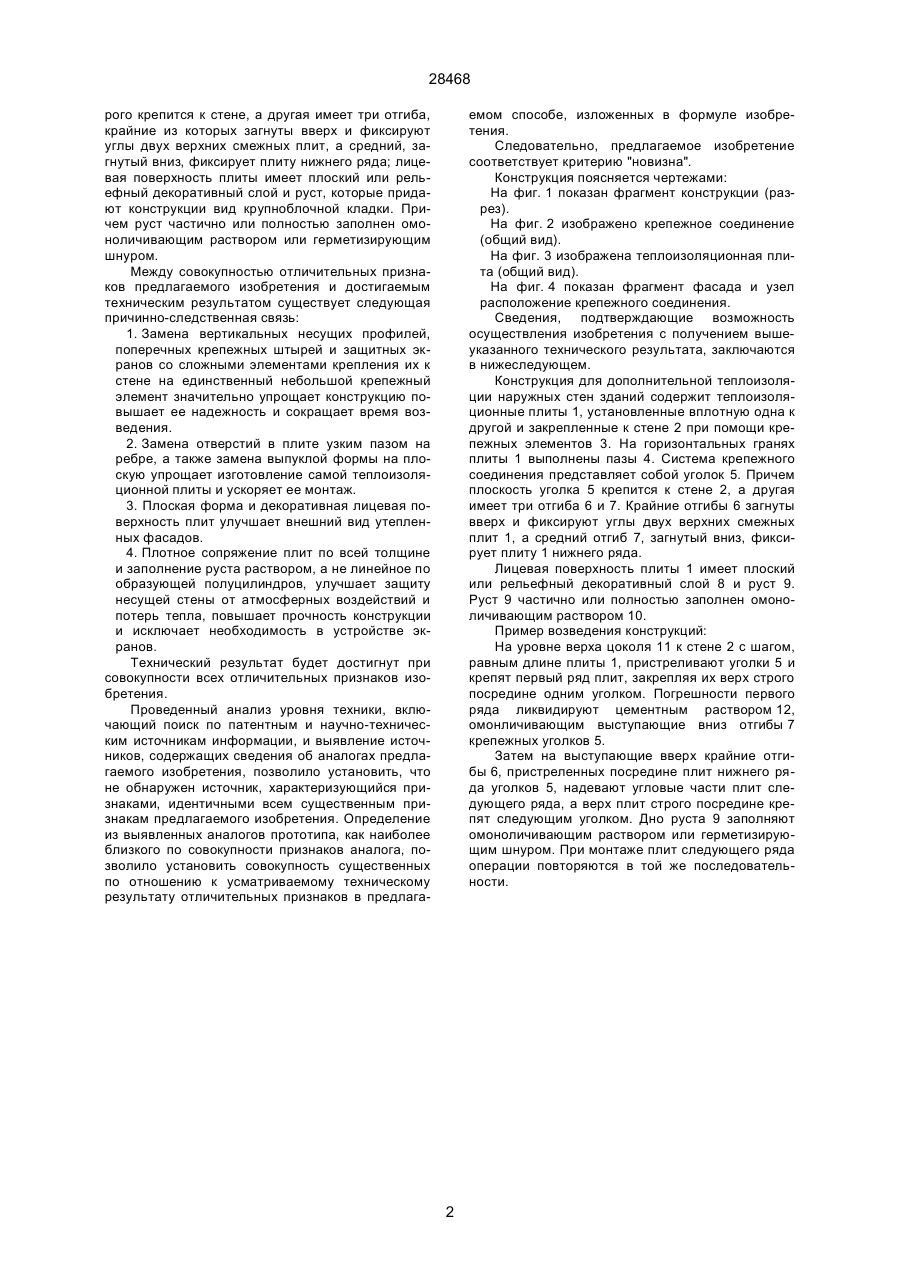

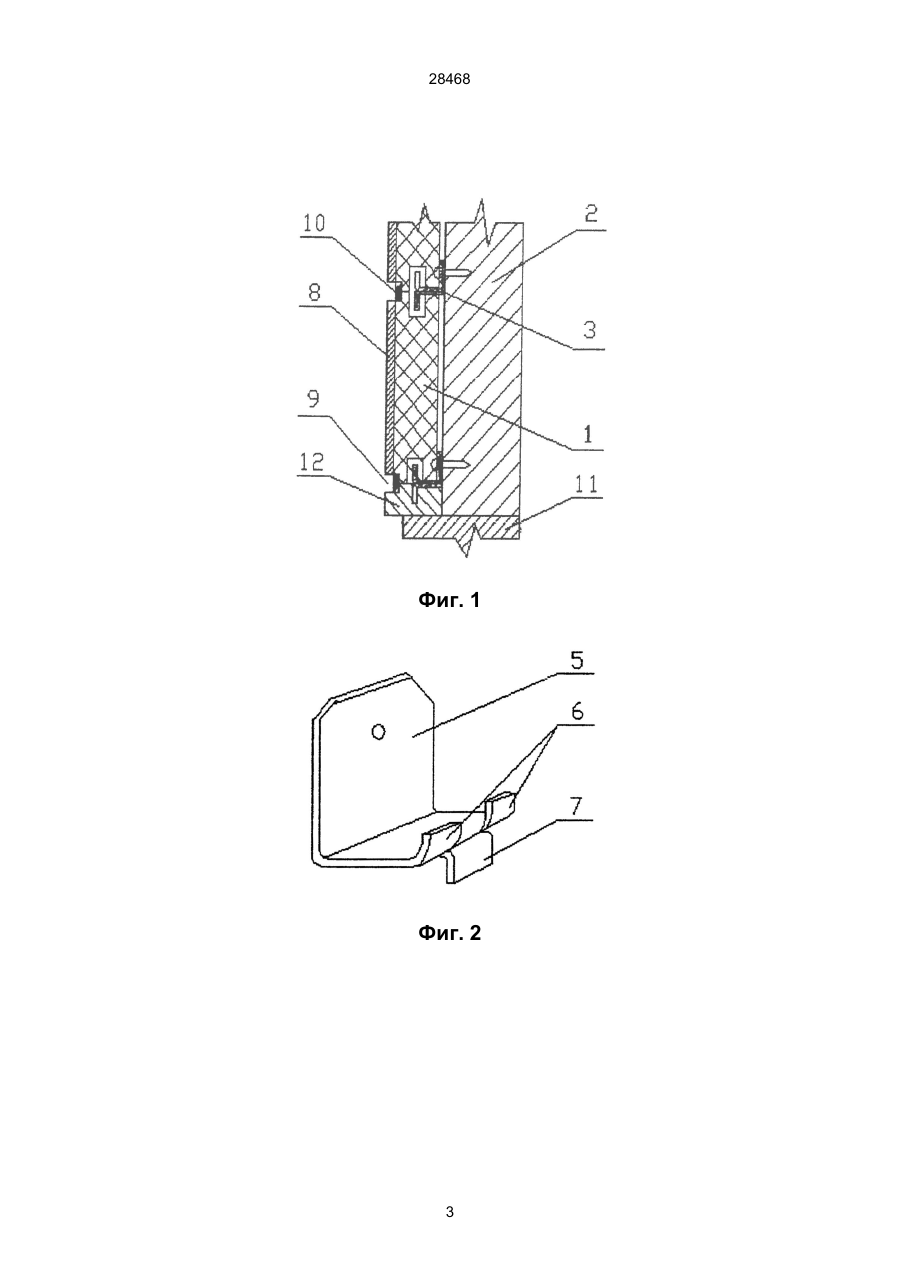

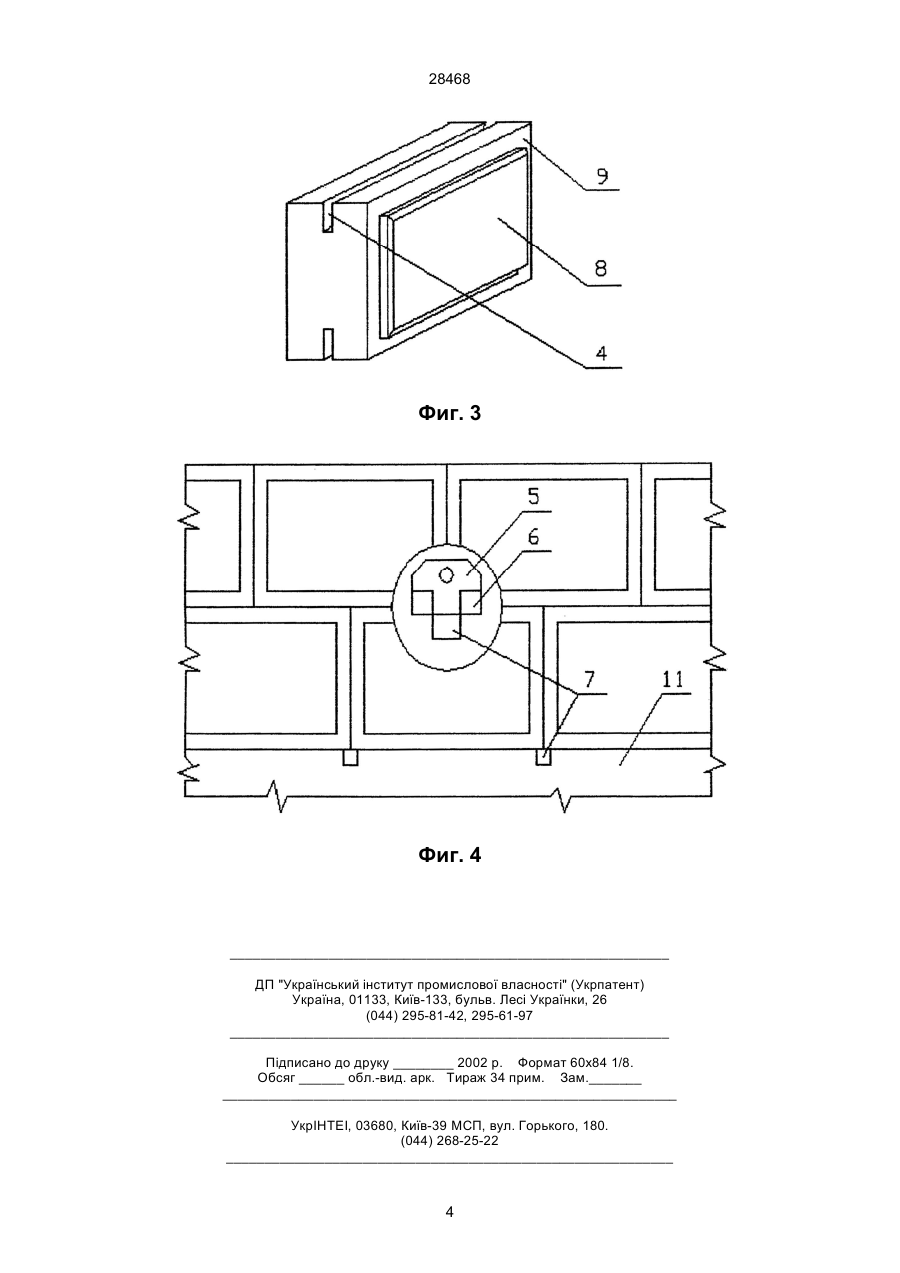

1. Конструкция для дополнительной теплоизоляции наружных стен зданий, содержащая теплоизоляционные плиты, установленные вплотную одна к другой и закрепленные на стене с помощью системы крепежных элементов, отличающаяся тем, что плиты плотно сопряжены ме 28468 рого крепится к стене, а другая имеет три отгиба, крайние из которых загнуты вверх и фиксируют углы двух верхних смежных плит, а средний, загнутый вниз, фиксирует плиту нижнего ряда; лицевая поверхность плиты имеет плоский или рельефный декоративный слой и руст, которые придают конструкции вид крупноблочной кладки. Причем руст частично или полностью заполнен омоноличивающим раствором или герметизирующим шнуром. Между совокупностью отличительных признаков предлагаемого изобретения и достигаемым техническим результатом существует следующая причинно-следственная связь: 1. Замена вертикальных несущих профилей, поперечных крепежных штырей и защитных экранов со сложными элементами крепления их к стене на единственный небольшой крепежный элемент значительно упрощает конструкцию повышает ее надежность и сокращает время возведения. 2. Замена отверстий в плите узким пазом на ребре, а также замена выпуклой формы на плоскую упрощает изготовление самой теплоизоляционной плиты и ускоряет ее монтаж. 3. Плоская форма и декоративная лицевая поверхность плит улучшает внешний вид утепленных фасадов. 4. Плотное сопряжение плит по всей толщине и заполнение руста раствором, а не линейное по образующей полуцилиндров, улучшает защиту несущей стены от атмосферных воздействий и потерь тепла, повышает прочность конструкции и исключает необходимость в устройстве экранов. Технический результат будет достигнут при совокупности всех отличительных признаков изобретения. Проведенный анализ уровня техники, включающий поиск по патентным и научно-техническим источникам информации, и выявление источников, содержащих сведения об аналогах предлагаемого изобретения, позволило установить, что не обнаружен источник, характеризующийся признаками, идентичными всем существенным признакам предлагаемого изобретения. Определение из выявленных аналогов прототипа, как наиболее близкого по совокупности признаков аналога, позволило установить совокупность существенных по отношению к усматриваемому техническому результату отличительных признаков в предлага емом способе, изложенных в формуле изобретения. Следовательно, предлагаемое изобретение соответствует критерию "новизна". Конструкция поясняется чертежами: На фиг. 1 показан фрагмент конструкции (разрез). На фиг. 2 изображено крепежное соединение (общий вид). На фиг. 3 изображена теплоизоляционная плита (общий вид). На фиг. 4 показан фрагмент фасада и узел расположение крепежного соединения. Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключаются в нижеследующем. Конструкция для дополнительной теплоизоляции наружных стен зданий содержит теплоизоляционные плиты 1, установленные вплотную одна к другой и закрепленные к стене 2 при помощи крепежных элементов 3. На горизонтальных гранях плиты 1 выполнены пазы 4. Система крепежного соединения представляет собой уголок 5. Причем плоскость уголка 5 крепится к стене 2, а другая имеет три отгиба 6 и 7. Крайние отгибы 6 загнуты вверх и фиксируют углы двух верхних смежных плит 1, а средний отгиб 7, загнутый вниз, фиксирует плиту 1 нижнего ряда. Лицевая поверхность плиты 1 имеет плоский или рельефный декоративный слой 8 и руст 9. Руст 9 частично или полностью заполнен омоноличивающим раствором 10. Пример возведения конструкций: На уровне верха цоколя 11 к стене 2 с шагом, равным длине плиты 1, пристреливают уголки 5 и крепят первый ряд плит, закрепляя их верх строго посредине одним уголком. Погрешности первого ряда ликвидируют цементным раствором 12, омонличивающим выступающие вниз отгибы 7 крепежных уголков 5. Затем на выступающие вверх крайние отгибы 6, пристреленных посредине плит нижнего ряда уголков 5, надевают угловые части плит следующего ряда, а верх плит строго посредине крепят следующим уголком. Дно руста 9 заполняют омоноличивающим раствором или герметизирующим шнуром. При монтаже плит следующего ряда операции повторяются в той же последовательности. 2 28468 Фиг. 1 Фиг. 2 3 28468 Фиг. 3 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
