Машина для текстурування хімічних ниток

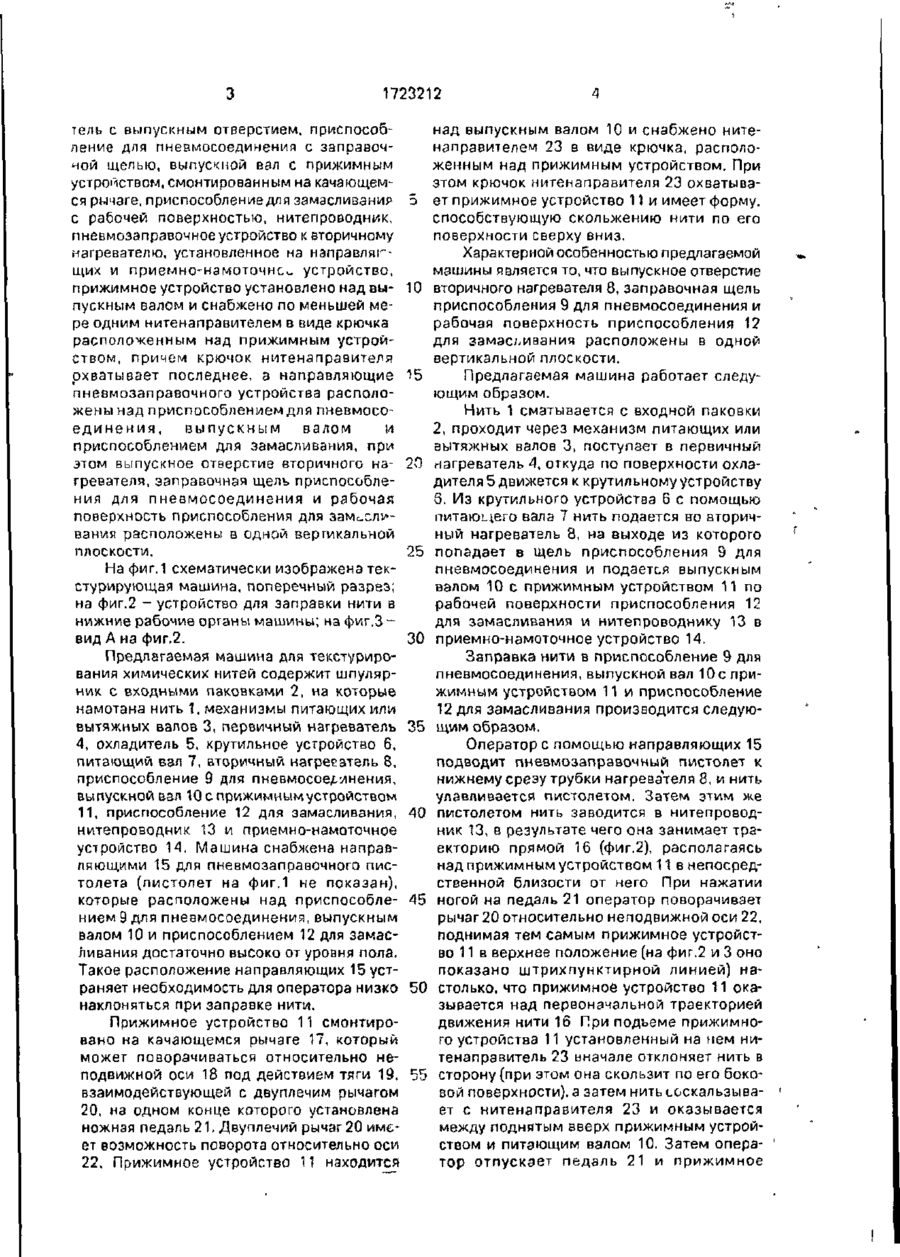

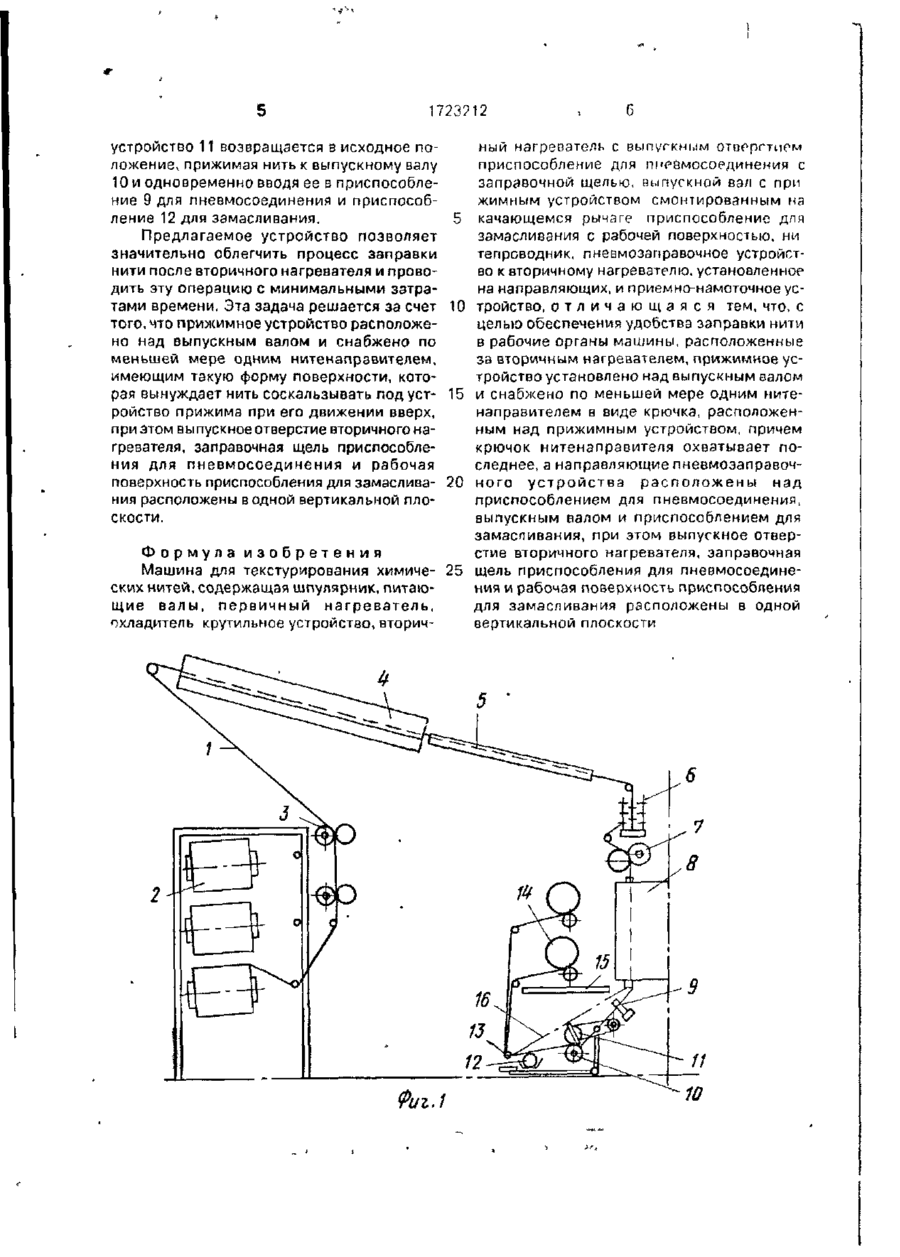

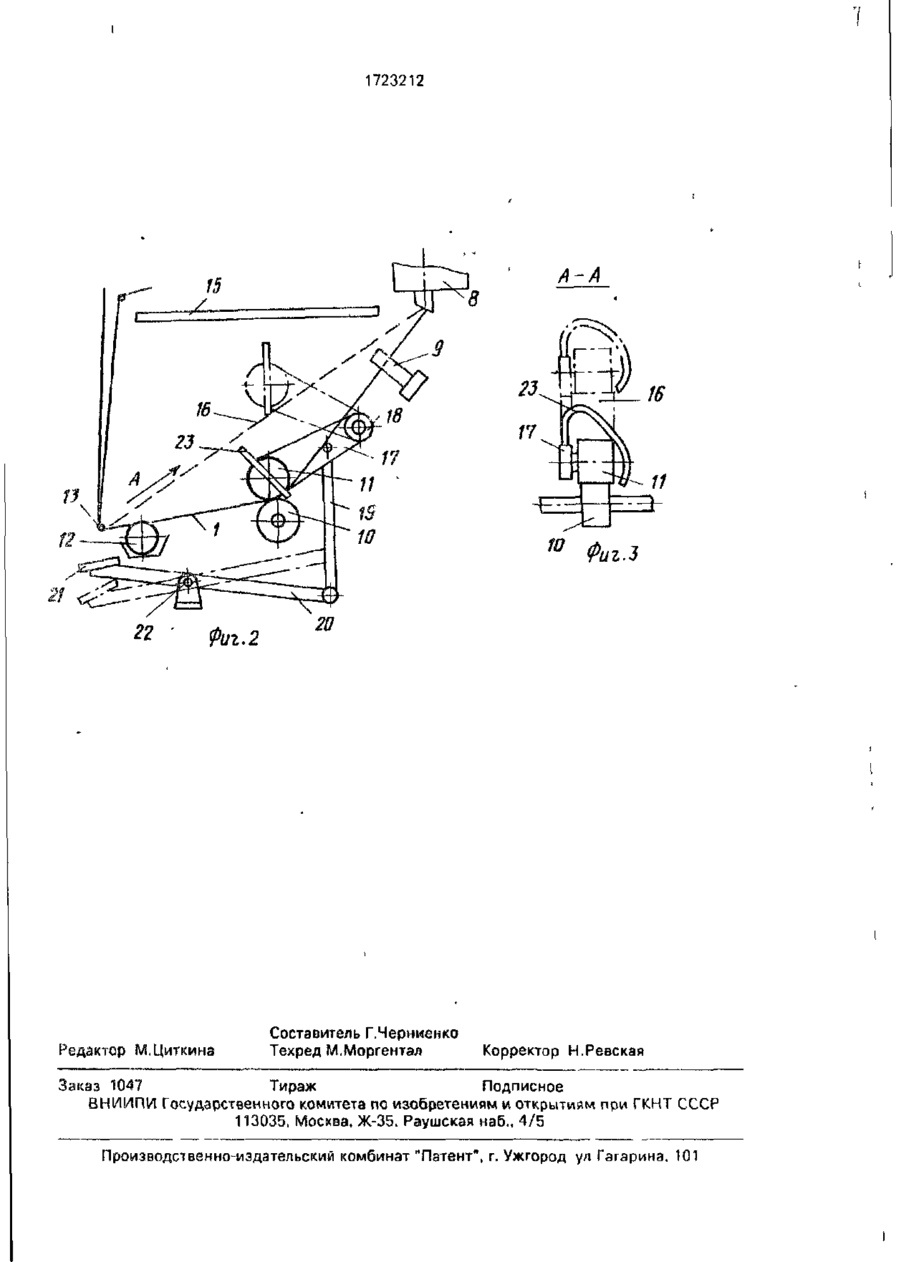

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5DS D02G 1/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР *\ ' К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4754497/12 (22)30.10.89 (46)30.03.92. Бюл. N? 12 (71) Научно-производственное объединение по оборудованию для химических волокон "Химтекстильмаш" (72) Г.М.Черниенко.А В Крюков \л В.Н.Полуян (53) 677.46 (088.8) (56) Заявка Великобритании № 2147323, кл. D02G 1/02, 1987. (54) МАШИНА ДЛЯ ТЕКСТУРИРОВАНИЯ ХИМИЧЕСКИХ НИТЕЙ (57) Изобретение относится к оборудованию для производства химических волокон, в частности к машинам для текстурирования химических нитей. Машина содержит шпулярник, питающие валы, первичный нагреватель, охладитель, крутильное устрой ство, вторичный нагреватель, приспособление для пневмосоединения, выпускной вал с прижимным устройством на качающемся рычаге, замасливающее устройство, нигепроводник, пневмозаправочное устройство к вторичному нагревателю, установленное на направляющих, и приемно-намоточное устройство, Для обеспечения удобства заправки прижимное устройство снабжено по меньшей мере одним нитенаправителем, размещенным над прижимным устройством, направляющие пневмозаправочного устройства размещены над пневмосоединяющим устройством, а выпускное отверстие вторичного нагревателя, заправочная щель пневмосоединяющего устройства и рабочая поверхность замасливающего устройства расположены на гдной вертикальной прямой. 3 ил \ I Г., Изобретение относится к оборудованию для производства химических нитей, а именно к конструкциям текстурирующих машин, в которых обязательным элементом является наличие вторичного нагревателя, например, текстурирующих машин для производства полиэфирных нитей. Известно техническое решение, в котором операция заправки нити облегчается путем установки заправочного пистолета в специальные направляющие, в результате чего нить при помощи воздушной струи проводится через вторичный нагреватель и заправляется затем под прижимное устройство питающего вала. Такое конструктивное решение в любом случае вынуждает оператора низко наклоняться при заправке машины и не решает вопрос заправки в том случае, если текстурирующая машина снабжена приспособлением для пневмосоединения нити, установленным после вторичного нагревателя. Целью изобретения является обеспечение удобства заправки нити в рабочие органы машины после вторичного нагревателя Поставленная цель достигается тем, что в машине для текстурирования химических нитей, содержащей шпулярник, питающие валы, первичный нагреватель, охладитель, крутильное устройство вторичный нагрева 1723212 тель с выпускным отверстием, приспособление для пневмосоединения с заправочной щелью, выпускной вал с прижимным устройством, смонтированным на качающемся рычаге, приспособление для замасливания 5 с рабочей поверхностью, нитепроводник, пневмозапрэвочное устройство к вторичному нагревателю, установленное на направлягщих и приемно-намоточнс^ устройство, прижимное устройство установлено над вы- 10 пускным валом и снабжено по меньшей мере одним нитенаправителем в виде крючка расположенным над прижимным устройством, причем крючок нитенаправителя охватывает последнее, а направляющие 15 пневмозаправочного устройства расположены над приспособлением для пневмосоединения, выпускным валом и приспособлением для замасливания, при этом выпускное отверстие вторичного на- 20 гревателя, заправочная щель приспособления для пневмосоединения и рабочая поверхность приспособления для замаслювання расположены в одной вертикальной 25 плоскости. На фиг.1 схематически изображена текстурирующая машина, поперечный разрез; на фиг.2 - устройство для заправки нити в нижние рабочие органы машины; на фиг.З 30 вид А на фиг.2. Предлагаемая машина для текстурирования химических нитей содержит шпулярник с входными паковками 2, на которые намотана нить 1, механизмы питающих или вытяжных валов 3, первичный нагреватель 35 4, охладитель 5, крутильное устройство 6, питающий вал 7, вторичный нагреватель 8, приспособление 9 для пневмосоединения, выпускной вал 1 с прижимным устройством Q 11, приспособление 12 для замасливания, 40 нитепроводник 13 и приемно-намоточное устройство 14. Машина снабжена направляющими 15 для пневмозаправочного пистолета (пистолет на фиг.1 не показан), которые расположены над приспособле- 45 нием 9 для пневмосоединения, выпускным валом 10 и приспособлением 12 для замасливания достаточно высоко от уровня пола. Такое расположение направляющих 15 устраняет необходимость для оператора низко 50 наклоняться при заправке нити. над выпускным валом 10 и снабжено нитенаправителем 23 в виде крючка, расположенным над прижимным устройством. При этом крючок нитенаправителя 23 охватывает прижимное устройство 11 и имеет форму, способствующую скольжению нити по его поверхности сверху вниз. Характерной особенностью предлагаемой машины является то, что выпускное отверстие вторичного нагревателя 8, заправочная щель приспособления 9 для пневмосоединения и рабочая поверхность приспособления 12 для замэс/.ивания расположены в одной вертикальной плоскости. Предлагаемая машина работает следующим образом. Нить 1 сматывается с входной паковки 2, проходит через механизм питающих или вытяжных валов 3, поступает в первичный нагреватель 4, откуда по поверхности охладителя 5 движется к крутильному устройству 5. Из крутильного устройства 6 с помощью питаюцего вала 7 нить подается во вторичный нагреватель 8, на выходе из которого попадает в щель приспособления 9 для пневмосоединения и подается выпускным валом 10 с прижимным устройством П по рабочей поверхности приспособления 12 для замасливания и нитепроводнику 13 в приемно-намоточное устройство 14. Заправка нити в приспособление 9 для пневмосоединения, выпускной вал 10 с прижимным устройством 11 и приспособление 12 для замасливания производится следующим образом. Оператор с помощью направляющих 15 подводит пневмозаправочный пистолет к нижнему срезу трубки нагревателя 8, и нить улавливается пистолетом. Затем этим же пистолетом нить заводится в нитепроводник 13, в результате чего она занимает траекторию прямой 16 (фиг.2), располагаясь над прижимным устройством 11 в непосредственной близости от него При нажатии ногой на педаль 21 оператор поворачивает рычаг 20 относительно неподвижной оси 22, поднимая тем самым прижимное устройство 11 в верхнее положение (на фиг.2 и 3 оно показано штрихпунктирной линией) настолько, что прижимное устройство 11 оказывается над первоначальной траекторией движения нити 16 При подъеме прижимноПрижимное устройство 11 смонтирого устройства 11 установленный на нем нивано на качающемся рычаге 17, который тенаправитель 23 ьначзле отклоняет нить в может поворачиваться относительно неподвижной оси 18 под действием тяги 19, 55 сторону (при этом она скользит по его боковой поверхности), а затем нить соскальзывавзаимодействующей с двуплечим рычагом ет с нитенаправителя 23 и оказывается 20, на одном конце которого установлена между поднятым вверх прижимным устройножная педаль 21, Двуплечий рычаг 20 имеством и питающим валом 10. Затем операет возможность поворота относительно оси тор отпускает педаль 21 и прижимное 22. Прижимное устройство 11 находится 1723212 6 устройство 11 возвращается в исходное положение, прижимая нить к выпускному валу 10 и одновременно вводя ее в приспособление 9 для пневмосоединения и приспособление 12 для замасливания. 5 Предлагаемое устройство позволяет значительно облегчить процесс заправки нити после вторичного нагревателя и проводить эту операцию с минимальными затратами времени. Эта задача решается за счет 10 того, что прижимное устройство расположено над выпускным валом и снабжено по меньшей мере одним нитенаправителем, имеющим такую форму поверхности, которая вынуждает нить соскальзывать под уст- 15 ройство прижима при его движении вверх, при этом выпускное отверстие вторичного нагревателя, заправочная щель приспособления для пневмосоединения и рабочая поверхность приспособления для замаслива- 20 ния расположены водной вертикальной плоскости. ный нагреватель с выпугкным отв^пгтиом приспособление для пнрймосординения с заправочной щелью, выпускной вал с при жимньїм устройством смонтированным на качающемся рычаге приспособление для замасливания с рабочей поверхностью, ни тепрсводник, пневмозапрзвочное устройство к вторичному нагревателю, установленное на направляющих, и приемно-намоточное устройство, о т л и ч а ю щ а я с я тем, что, с целью обеспечения удобства заправки нити в рабочие органы машины, расположенные за вторичным нагревателем, прижимное устройство установлено над выпускным валом и снабжено по меньшей мере одним нитенаправителем в виде крючка, расположенным над прижимным устройством, причем крючок нитенаправителя охватывает последнее, а направляющие пневмозаправочного устройства расположены над приспособлением для пневмосоединения, выпускным валом и приспособлением для замасливания, при этом выпускное отверФормула изобретения стие вторичного нагревателя, заправочная Машина для текстурирования химиче- 25 щель приспособления для пневмосоединеских нитей, содержащая шпулярник, питаюния и рабочая поверхность приспособпения щие валы, первичный нагреватель, для замасливания расположены в одной охладитель крутильное устройство, вторичвертикальной плоскости 5 ' 6 8 Риг.1 1723212 A-A 16 Фиг.і Риг.2 Редактор М.Циткина Составитель Г.Черниенко Техред М.Моргентал Корректор Н.Ревская Заказ 1047 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул Гагарина. 101
