Гичко-коренезбиральний модуль для машин мостового землеробства

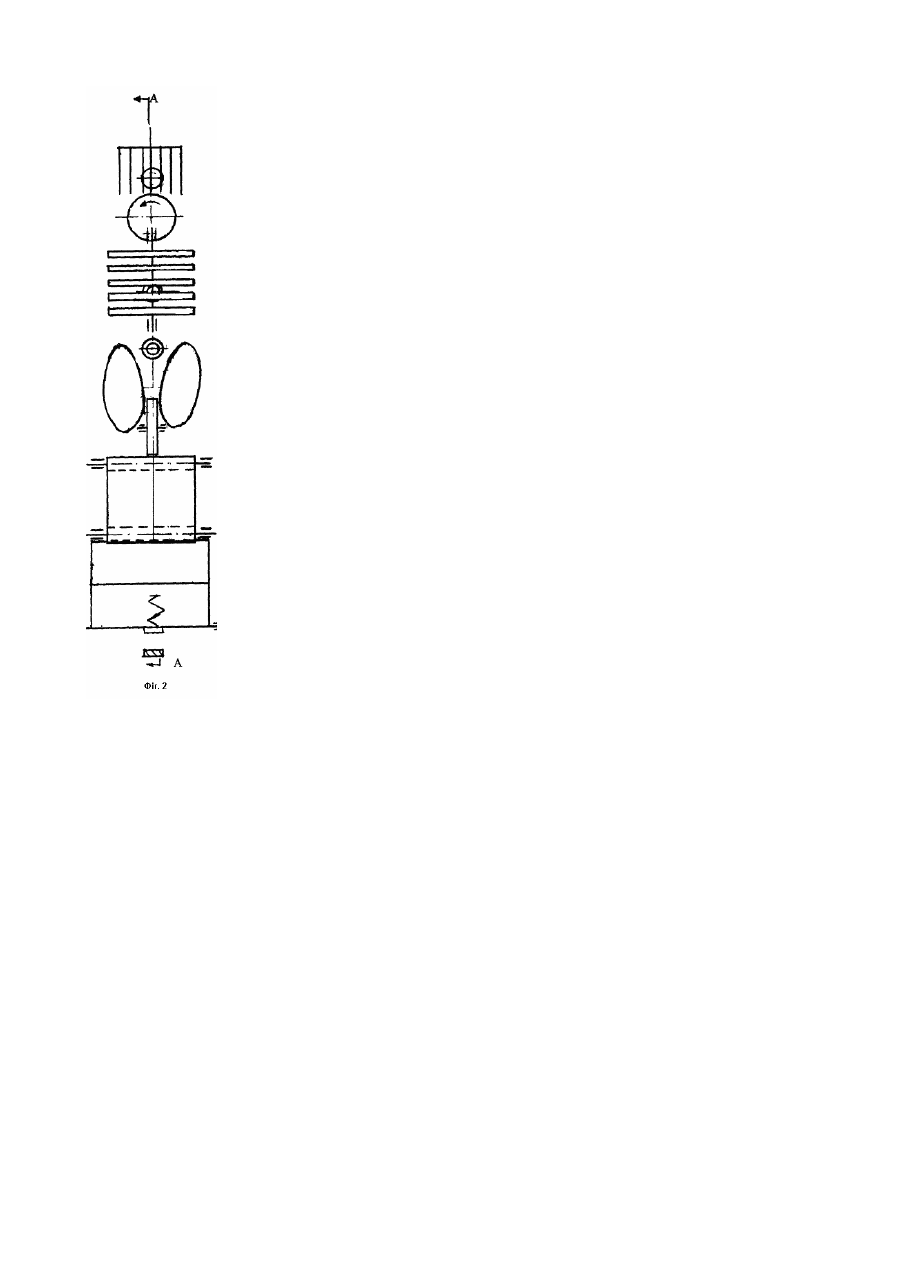

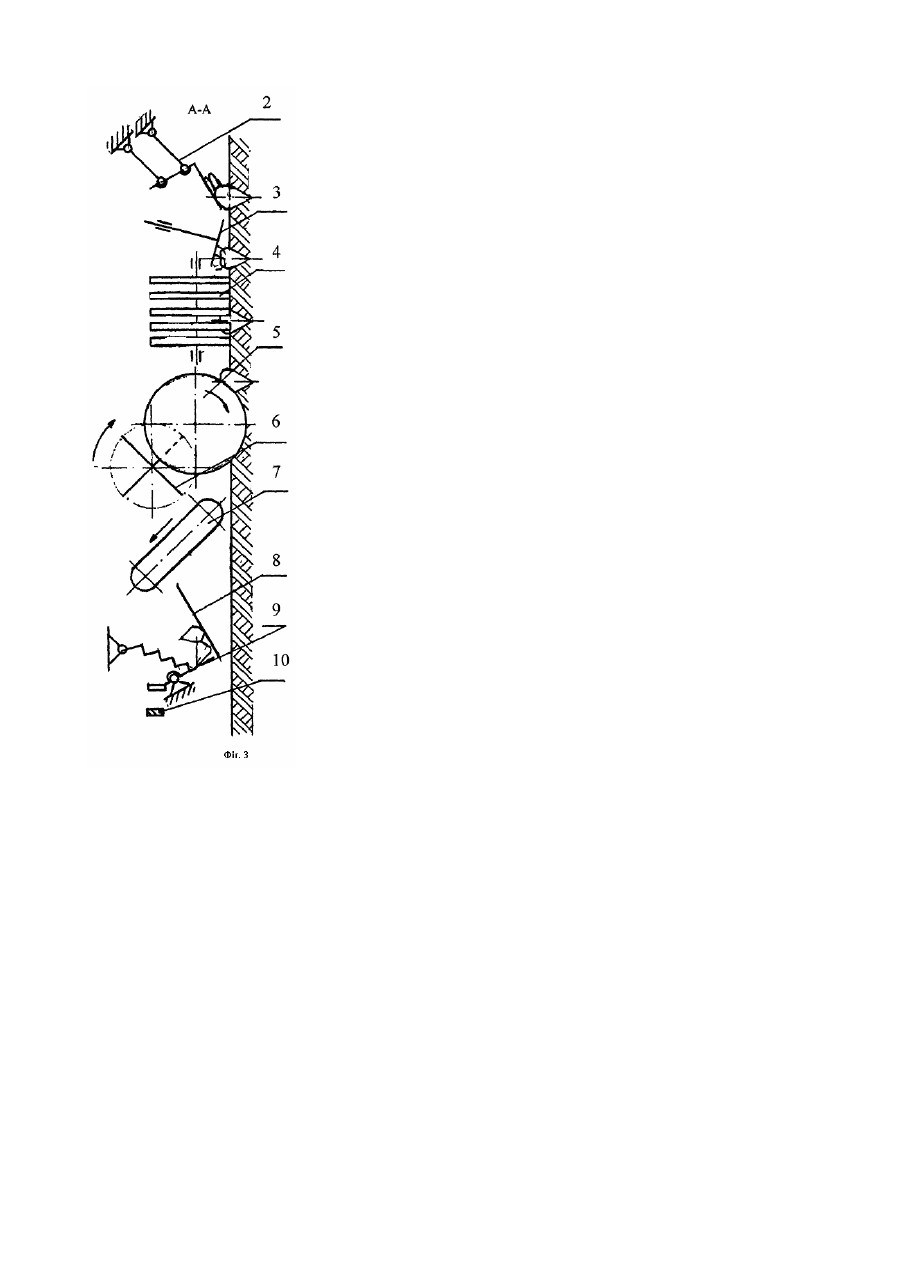

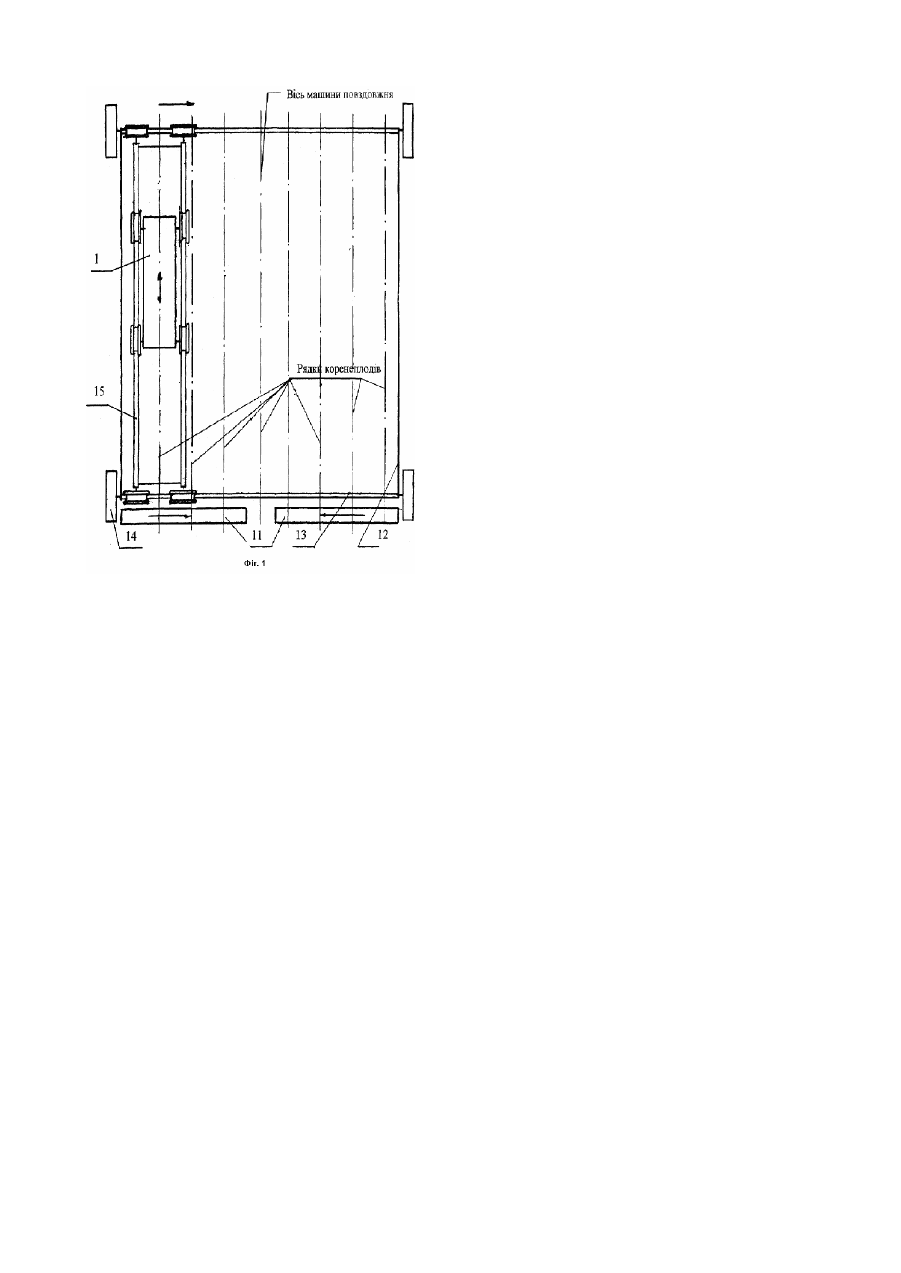

Корисна модель відноситься до сільськогосподарського машинобудування, особливо до машин для збирання цукрових буряків. Відома коренезбиральна машина (патент України №31679А, МПК А01Д27/04, 1999p.), де процес збирання гички та коренеплодів виконується за наступною схемою. Гичка попередньо зрізається ножем і транспортується в транспортний засіб, а коренеплоди збираються і накопичуються в бункері. За іншими схемами гичка може не збиратися, а розкидатися по зібраному полю. Недоліком відомої конструкції є те, що бурякозбиральні машини потребують великої витрати енергії, а широкозахватні - мають велику металоємкість. Відомий також агрегат для сільськогосподарських робіт (а.с. СРСР №1584142, МКВ А01В49/00,51/00, 1987p.), що вміщує самохідне шасі, зі змонтованими на ньому допоміжними опорами в вигляді гідроциліндрів і основними направляючими, на яких встановлена каретка з робочими органами. Недоліком відомої конструкції є те, що використати його для збирання буряків неможливо так як відсутній гичко-коренезбиральний модуль. В основу корисної моделі поставлена задача створення гичко-коренезбирального модуля для машини мостового землеробства, в якому залучений очисник з віссю розташованою повздовж рядків, транспортер та накопичувач коренеплодів з автоматичним його розвантаженням на додатковий поперечний транспортер для скидання буряка в бурт забезпечує можливість збирання буряків машиною для мостового землеробства і за рахунок цього зменшити витрати енергії, порівняно з широкозахватними бурякозбиральними машинами, а також зменшити металоємкість конструкції. Поставлена задача вирішується тим, що в гичко-коренезбиральному модулі для машини мостового землеробства, який складається з платформи, на якій встановлені робочі органи в вигляді механізму копіювання і зрізування гички та викопуючого пристрою згідно винаходу вводиться те, що до складу робочих органів залучений очисник з віссю розташованою повздовж рядків, транспортер та накопичувач коренеплодів з автоматичним його розвантаженням на додатковий поперечний транспортер для складання буряка в бурт. На фіг.1 зображений гичкозбиральний модуль для машини мостового землеробства, вид зверху; на фіг.2 - гичко-коренезбиральний модуль - вид зверху, на фіг.3 - січення А-А на фіг.2. Гичко-коренезбиральний модуль монтується на платформі 1 (фіг.1) і складається (фіг.2, фіг.3) з механізму копіювання 2, гичкозрізувального ножа 3, очисника 4, викопуючого пристрою 5, бітера 6, транспортера 7, накопичувача 8 з автоматично відкриваємою стінкою 9, упором 10. На агрегаті встановлюються навантажувальні транспортери 11. Він складається (фіг.1) з рами 12, поперечних напрямних 13, ходових коліс 14, повздовжніх напрямних 15. На фіг.1, фіг.2 , фіг.3 привід робочих органів не вказано. Працює сільськогосподарський агрегат з гичко-коренезбиральним модулем наступним чином. Після в'їзду на поле агрегат зупиняється. Повздовжні напрямні 15 переводяться в крайнє ліве положення, а платформа 1 в заднє положення. Рухаючись вперед, платформа 1 послідовно зрізає гичку ножем 3, черешки відокремлюються очисником 4, видаляються на край поля і далі коренеплоди викопуються пристроєм 5, подаються за допомогою бітера 6 на транспортер 7, а з нього в накопичувач 8. Після збирання рядка буряка в зоні рами агрегату робочі органи переводяться в транспортне положення і подаються в вихідне положення (в крайнє заднє положення). При цьому задня стінка стикається в упором 10 і буряк автоматично вивантажується на навантажувальні транспортери 11 (фіг.1). Потім платформа переміщається на другий рядок і процес повторюється. Послідовно з рядку буряків гичка видаляється на вже зібране поле.
