Система мостового землеробства

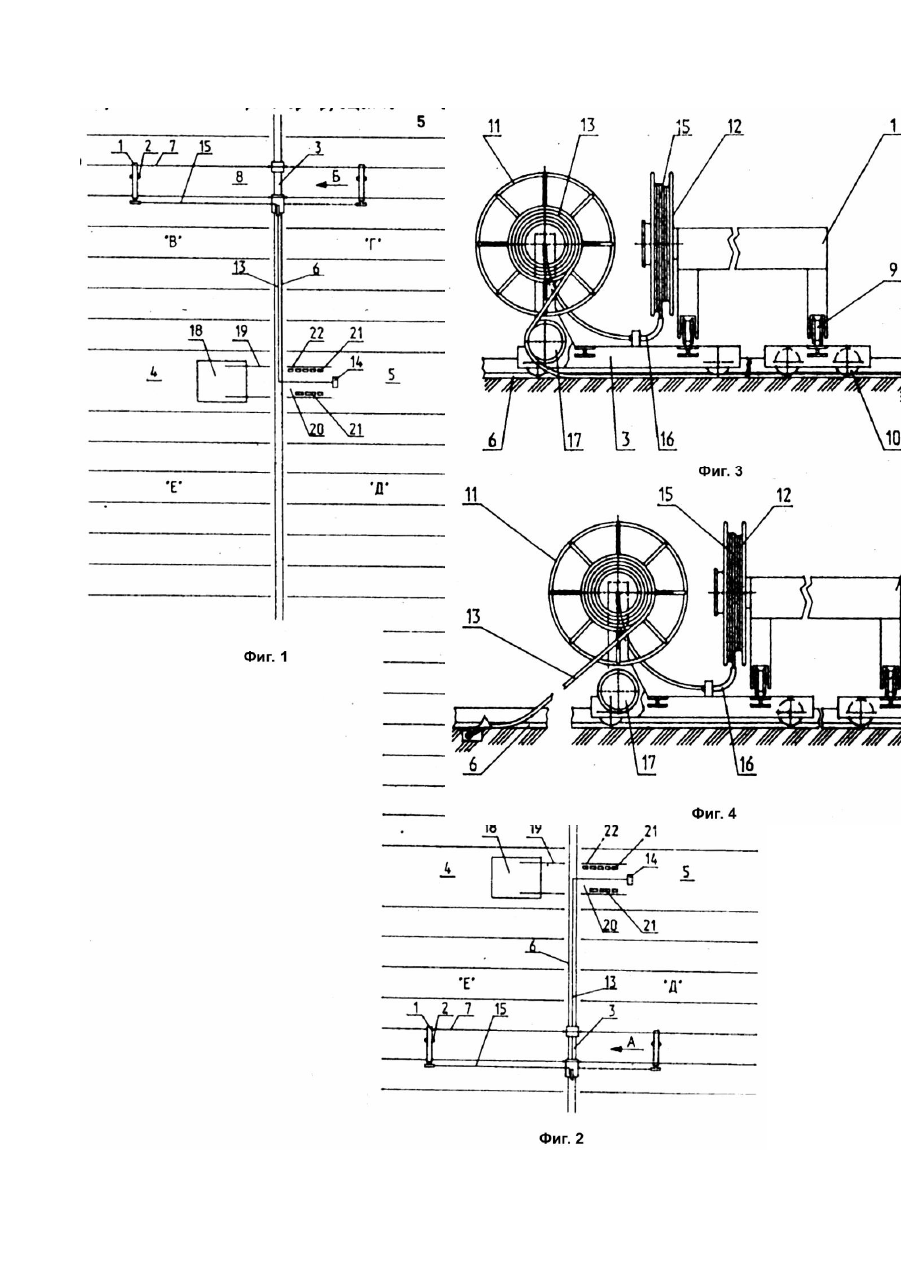

Изобретение относится к сельскому хозяйству, а более конкретно к системам мостового земледелия, и может быть использовано для обработки почвы, посева и уборки сельскохозяйственных культур. Применение в современном сельском хозяйстве высокопроизводительной сельхозтехники для обработки почвы, посева и уборки урожая с повышенными массогабаритными характеристиками увеличивает механическое воздействие на грунт. В результате этого чрезмерно уплотняются не только пахотные, но и подпахотные слои почвы. Появляются трудноустранимые отрицательные экологические последствия - нарушаются режимы воздушного, водного и биохимического обмена, значительно снижаются резервы плодородия и увеличиваются эрозионные процессы. Указанные проблемы, по мнению специалистов, наилучшим образом решает принципиально отличный от традиционных технологий агромостовой технологический способ или мостовое земледелие. Именно с этим способом связаны перспективы развития сельского хозяйства, так как он позволяет не только сохранить, но и возродить плодородие почвы при увеличении производительности труда. Известна система мостового земледелия, которая является наиболее близкой к заявляемому изобретению по технической сущности и по достигаемому результату. Система эта включает мостовой агрегат, выполненный в виде фермы, которая посредством ходовых колес подвижно установлена на рельсовых путя х, расположенных вдоль обрабатываемых делянок агроугодья и смонтированных на опорах. На ферме подвижно установлена тележка, несущая сменяемые орудия, для обработки почвы, посадки растений, внесения удобрений и т.п. Для перемещения мостового агрегата с одной делянки на другую система имеет транспортирующую тележку, которая посредством ходовых колес подвижно установлена на рельсовом пути, уложенном поперек обрабатываемых делянок. Система оборудована установкой для подвода электроэнергии к приводам мостового агрегата и транспортирующей тележки, которая выполнена в виде контактной сети, смонтированной на опорах рельсовых путей, и токоприемников, смонтированных на мостовом агрегате и транспортирующей тележке. Однако, применение контактной сети для подвода электроэнергии в такой системе мостового земледелия не позволяет рационально использовать площади агроугодья, небезопасно при эксплуатации и увеличивает капитальные затраты на обустройство агроугодья. В основу данного изобретения поставлена задача усовершенствования системы мостового земледелия, в которой путем применения гибких энергоносителей для подвода электроэнергии к приводам мостового агрегата и транспортирующей тележке достигается рациональное использование площадей агроугодья, безопасная работа системы в любых погодных условия х и за счет этого повышается эффективность работы системы и снижаются капитальные затраты на обустройство агроугодья. Поставленная задача решается тем, что в системе мостового земледелия, включающей мостовой агрегат с тележкой для сменных рабочих орудий и транспортирующую тележку, подвижно установленные на рельсовых путях, проложенных вдоль обрабатываемых делянок агроугодья и поперек им, и установку для подвода электроэнергии от источника электропитания к приводам мостового агрегата и транспортирующей тележки, согласно изобретению установка для подвода электроэнергии выполнена в виде двух кабельных барабанов, раздельно установленных на мостовом агрегате и транспортирующей тележке и несущи х гибкие энергоносители, последовательно соединенные между собой и источником электропитания. Для изменения направления гибкого энергоносителя при переезде мостового агрегата с одного поля на другое агроугодья транспортирующая тележка снабжена поворотным лотком. Для изменения направления гибкого энергоносителя при переезде транспортирующей тележки с мостовым агрегатом с одного поля на другое агроугодья транспортирующая тележка снабжена отклоняющим блоком. Выполненная таким образом система мостового земледелия позволяет рационально спланировать поля агроугодья и тем самым повысить эффективность работы системы, обеспечить высокую степень ее безопасности и снизить при этом капитальные затраты на обустройство агроугодья. Достигается это предлагаемым конструктивным выполнением установки для подвода электроэнергии к приводам транспортирующей тележки и мостового агрегата, которая позволяет надежно и эффективно использовать гибкие энергоносители при расположении источника электропитания вцентральной части агроугодья для беспрепятственного перемещения мостового агрегата и транспортирующей тележки с одного поля на другое. Принцип действия системы мостового земледелия согласно данному изобретению объясняется более подробно с помощью чертежей, на которых в качестве примера осуществления данного изобретения изображены: на фиг.1 - агро угодье с системой мостового земледелия, вид сверху; на фи г.2 - то же при расположении мостового агрегата и транспортирующей тележки на другом поле агроугодья; на фиг.3 - вид по стрелке А на фиг.2, повернут; на фиг.4 - вид по стрелке Б на фиг.1, повернут. Система мостового земледелия (см. фиг.1 и 2) содержит мостовой агрегат 1 с подвижно установленной тележкой 2 для сменных рабочих орудий (на чертеже не показаны) и транспортирующую тележку 3, которые расположены на агроугодье. Последнее имеет, например, четыре поля "В", "Г", "Д" и "Е", которые продольно разделены полосами 4 и 5, а поперечно рельсовым путем 6. Каждое поле в свою очередь разделено вдоль рельсовыми путями 7 на обрабатываемые делянки 8. Мостовой агрегат 1 посредством ходовых колес 9 устанавливается на рельсовых путях 7 для перемещения вдоль делянок 8 при их обработке. Транспортирующая тележка 3 посредством ходовых колес 10 подвижно установлена на поперечном рельсовом пути 6 для перевода мостового агрегата 1 с одной обработанной делянки 8 на другую или перемещения мостового агрегата 1, например, с поля "В" на поле "Д". Для подвода электроэнергии к приводам транспортирующей тележки 3 и мостового агрегата 1 система (см. фиг.3 и 4) оборудована для этого установкой, которая выполнена в виде двух кабельных барабанов 11 и 12. Кабельный барабан 11 смонтирован на транспортирующей тележке 3 и его гибкий энергоноситель, например, кабель 13 соединен с источником электропитания 14, а кабельный барабан 12 смонтирован на мостовом агрегате 1 и его гибкий энергоноситель 15 соединен с кабелем 13 на транспортирующей тележке 3. Для изменения направления гибких энергоносителей 13 и 15 при перемещении мостового агрегата 1 и транспортирующей тележки 3 с одного поля на другое транспортирующая тележка 3 оборудована поворотным направляющим лотком 16 и отклоняющим блоком 17, соответственно, для гибких энергоносителей 13 и 15. В центральной части агроугодья на полосе 4 расположены складское помещение 18 для собранного урожая и подъездной рельсовый путь 19, а на противоположной полосе 5 расположены площадка 20 для хранения и монтажа сменных рабочих орудий 21 (культиваторы, сеялки и т.п.) на тележке 2 мостового агрегата 1, источник электропитания 14 (трансформаторная подстанция, дизель-генератор) и подъездной рельсовый путь 22. Система мостового земледелия функционирует следующим образом. В исходном положении мостовой агрегат 1 установлен на транспортирующей тележке 3, которая расположена между подъездными рельсовыми путями 19 и 22 на поперечном рельсовом пути 6. Для осуществления сельскохозяйственных работ рабочими органами (обработка почвы, внесение удобрений, посев, полив, съем урожая, снегозадержание и др.) включают электропитание системы, при этом электричество от источника электропитания 14 через кабель 13 поступает к приводам транспортирующей тележки 3 и далее по кабелю 15 к приводам мостового агрегата 1. Затем включают приводы ходовых колес 9 и мостовой агрегат 1, перемещая по рельсовым путям 22, устанавливают над площадкой 20 для монтажа на тележке 2 соответствующи х рабочих орудий 21. При этом кабель 15 сматывается с кабельного барабана 12 до остановки мостового агрегата 1. После этого мостовой агрегат 1 возвращают на транспортирующую тележку 3, кабель 15 при этом наматывается на кабельный барабан 12. Затем включают приводы ходовых колес 10 транспортирующей тележки 3 и перемещают последнюю с мостовым агрегатом 1, например, к делянке 8 поля "В", кабель 13 при этом сматывается с барабана 11 и укладывается неподвижно по оси поперечного рельсового пути 6. После установки транспортирующей тележки 3 напротив делянки 8 включают приводы ходовых колес 9 мостового агрегата 1 и перемещают его на рельсовый путь 7. В дальнейшем мостовой агрегат 1 перемещают вдоль делянки &и его тележка 2 рабочими орудиями 21 производит обработку делянки 8, кабель 15 при этом сматывается с барабана 12. После обработки делянки 8 мостовой агрегат 1 переводят на другую делянку этого поля или напротив лежащую делянку поля "Г". Для этого мостовой агрегат 1 перемещают в обратном направлении и в первом случае устанавливают его на транспортирующей тележке 3, которую перемещают к следующей делянке поля "В", при этом кабели 15 и 13 наматываются и разматываются с барабанов 12 и 11 как описано выше. В другом случае мостовой агрегат 1 перемещают через транспортирующую тележку 3 и устанавливают его на рельсовом пути делянки поля "Г" для ее обработки. При этом кабель 15 наматывается на барабан 12, а при переезде через транспортирующую тележку 3 поворотный направляющий лоток 16 изменяет его направление и кабель 15 начинает сматываться с барабана 12. После обработки делянок на полях "В" и "Г" мостовой агрегат 1 устанавливают на транспортирующей тележке 3 и перемещают их по рельсовому пути 6 в обратном направлении для обработки делянок на полях "Д" и "Е" как описано выше. При этом кабель 13 наматывается на барабан 11 и при перемещении транспортирующей тележки 3 через центральную часть агроугодья поворачивается и, огибая отклоняющий блок 17, начинает сматываться с барабана 11 до остановки транспортирующей тележки 3 напротив делянки поля "Е". После окончания работ на указанных полях мостовой агрегат 1 устанавливают на транспортирующей тележке 3 и возвращают их в исходное положение, т.е. в центральную часть агроугодья. Затем цикл работы системы повторяется.
