Пристрій для направлення руху мостового сільськогосподарського агрегату

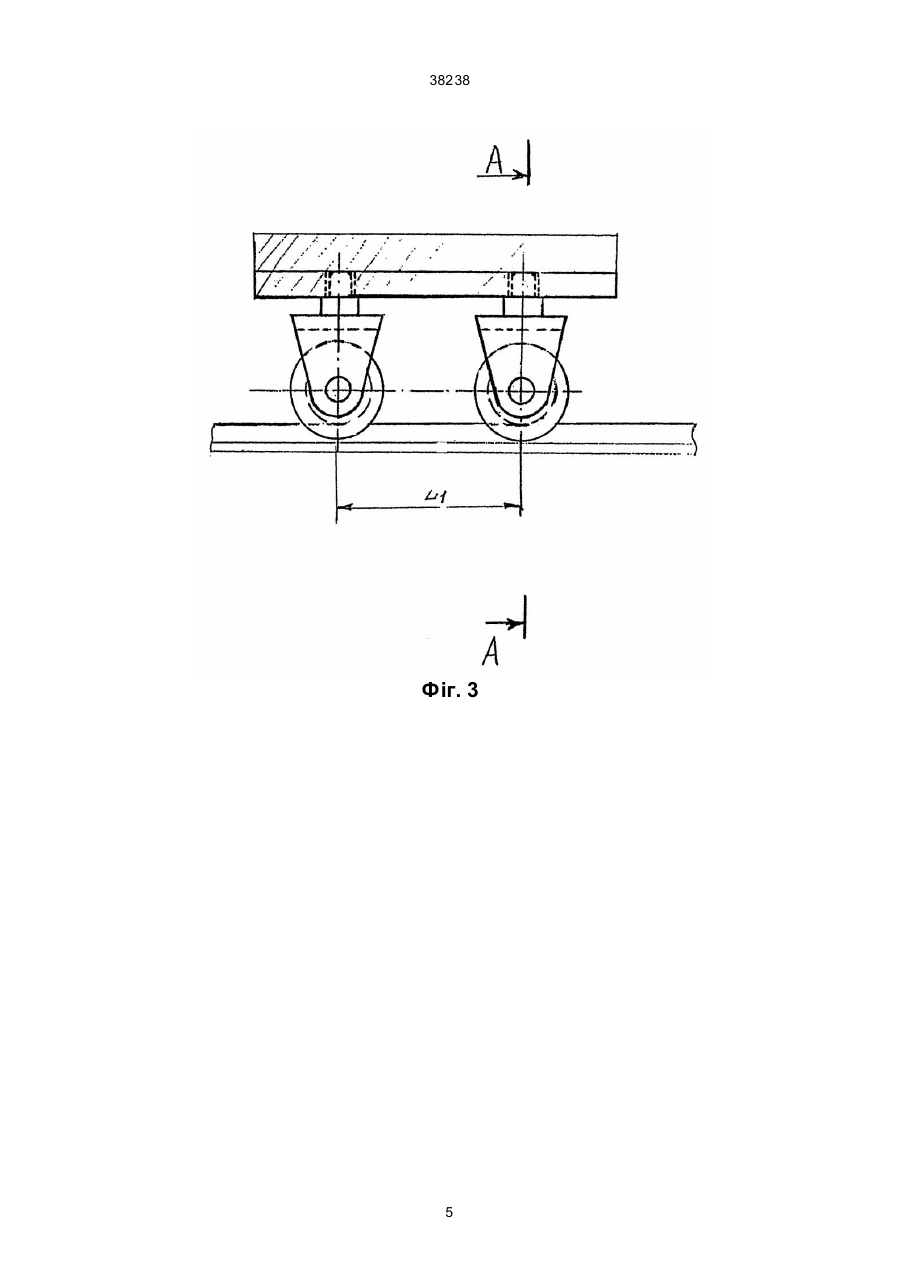

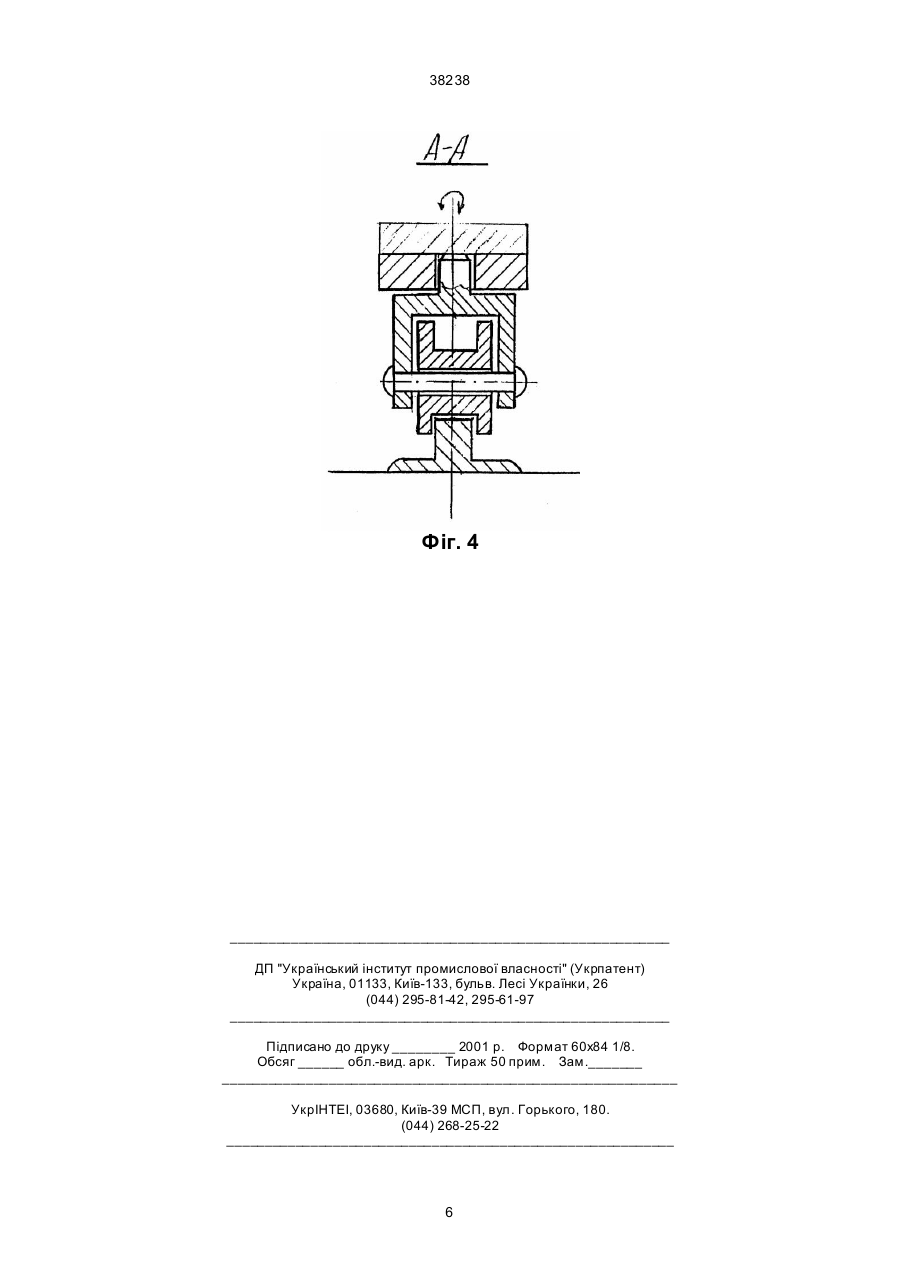

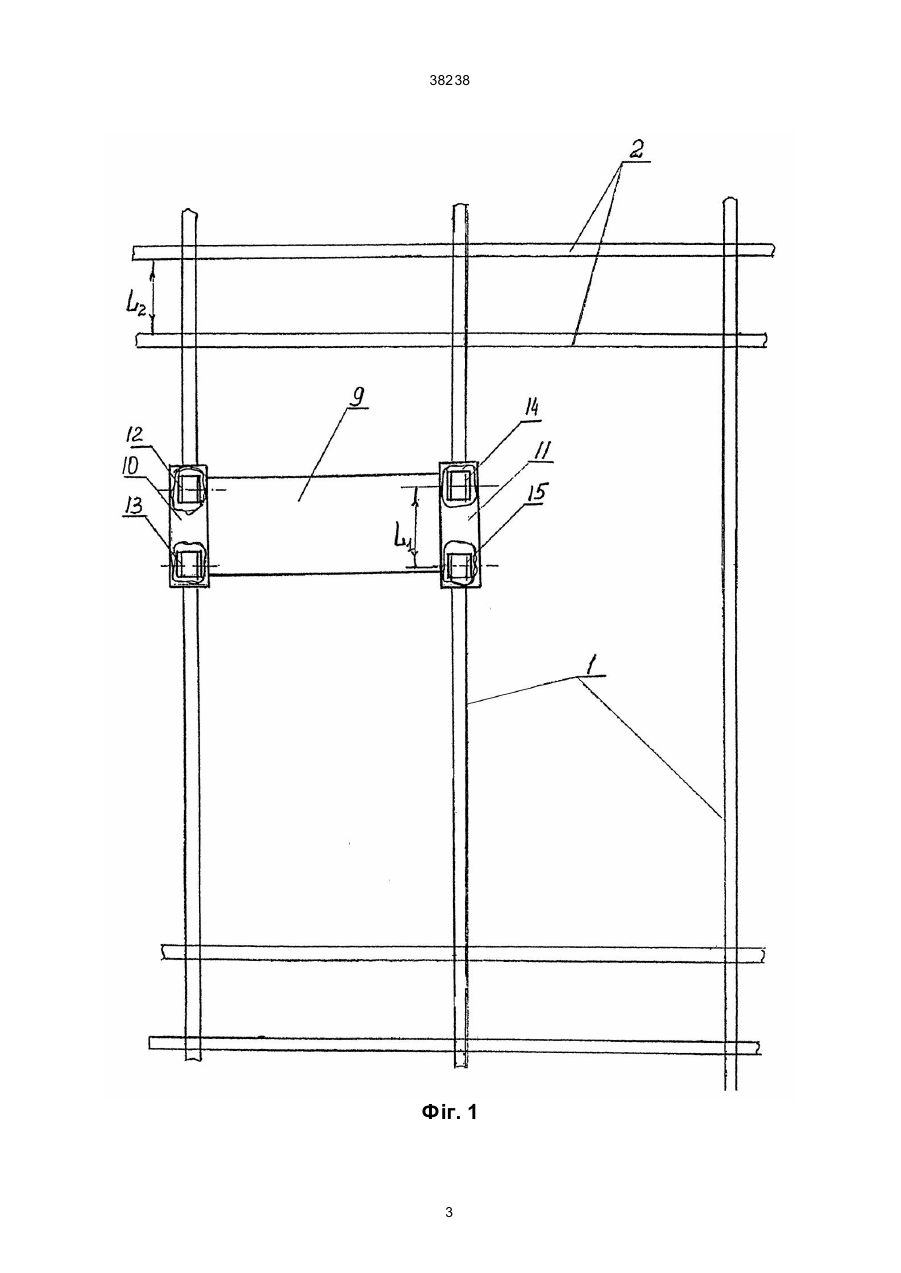

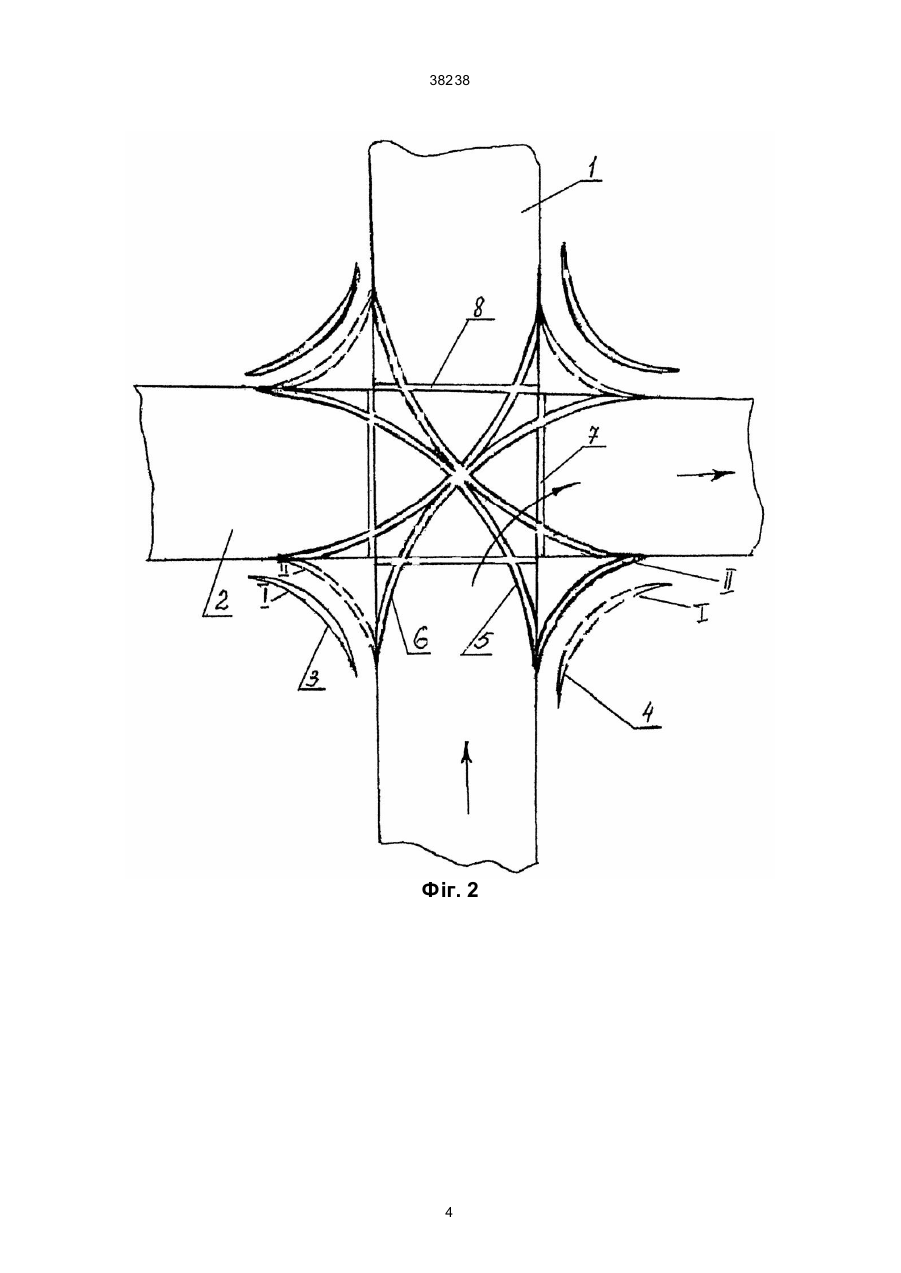

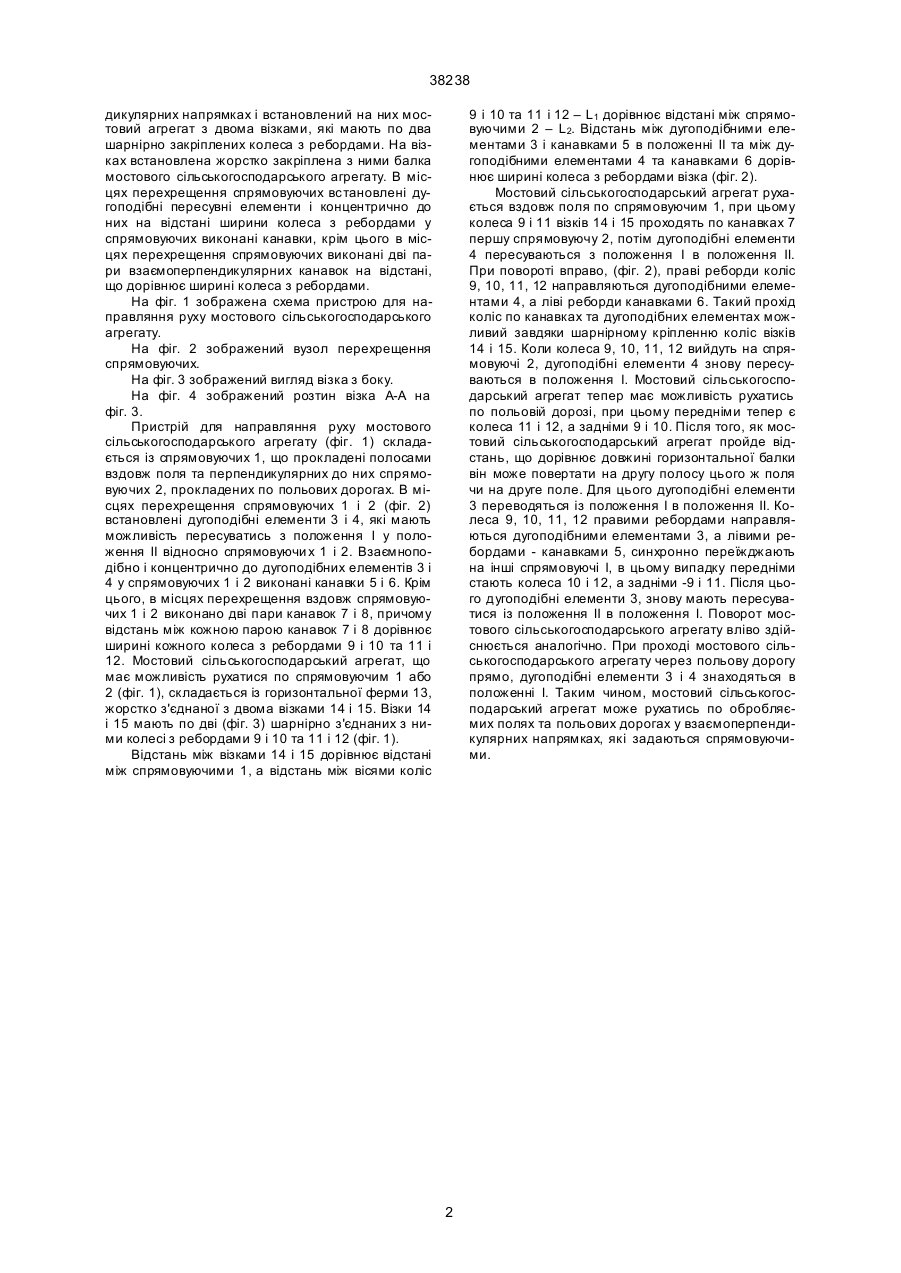

Пристрій для направляння руху мостового сільськогосподарського агрегату, що вміщує прямолінійні спрямовуючі з мостовим агрегатом, який відрізняє ться тим, що спрямовуючі розміщені у 38238 дикулярних напрямках і встановлений на них мостовий агрегат з двома візками, які мають по два шарнірно закріплених колеса з ребордами. На візках встановлена жорстко закріплена з ними балка мостового сільськогосподарського агрегату. В місцях перехрещення спрямовуючих встановлені дугоподібні пересувні елементи і концентрично до них на відстані ширини колеса з ребордами у спрямовуючих виконані канавки, крім цього в місцях перехрещення спрямовуючих виконані дві пари взаємоперпендикулярних канавок на відстані, що дорівнює ширині колеса з ребордами. На фіг. 1 зображена схема пристрою для направляння руху мостового сільськогосподарського агрегату. На фіг. 2 зображений вузол перехрещення спрямовуючих. На фіг. 3 зображений вигляд візка з боку. На фіг. 4 зображений розтин візка А-А на фіг. 3. Пристрій для направляння руху мостового сільськогосподарського агрегату (фіг. 1) складається із спрямовуючих 1, що прокладені полосами вздовж поля та перпендикулярних до них спрямовуючих 2, прокладених по польових дорогах. В місцях перехрещення спрямовуючих 1 і 2 (фіг. 2) встановлені дугоподібні елементи 3 і 4, які мають можливість пересуватись з положення І у положення ІІ відносно спрямовуючи х 1 і 2. Взаємноподібно і концентрично до дугоподібних елементів 3 і 4 у спрямовуючих 1 і 2 виконані канавки 5 і 6. Крім цього, в місцях перехрещення вздовж спрямовуючих 1 і 2 виконано дві пари канавок 7 і 8, причому відстань між кожною парою канавок 7 і 8 дорівнює ширині кожного колеса з ребордами 9 і 10 та 11 і 12. Мостовий сільськогосподарський агрегат, що має можливість рухатися по спрямовуючим 1 або 2 (фіг. 1), складається із горизонтальної ферми 13, жорстко з'єднаної з двома візками 14 і 15. Візки 14 і 15 мають по дві (фіг. 3) шарнірно з'єднаних з ними колесі з ребордами 9 і 10 та 11 і 12 (фіг. 1). Відстань між візками 14 і 15 дорівнює відстані між спрямовуючими 1, а відстань між вісями коліс 9 і 10 та 11 і 12 – L 1 дорівнює відстані між спрямовуючими 2 – L2. Відстань між дугоподібними елементами 3 і канавками 5 в положенні II та між дугоподібними елементами 4 та канавками 6 дорівнює ширині колеса з ребордами візка (фіг. 2). Мостовий сільськогосподарський агрегат рухається вздовж поля по спрямовуючим 1, при цьому колеса 9 і 11 візків 14 і 15 проходять по канавках 7 першу спрямовуючу 2, потім дугоподібні елементи 4 пересуваються з положення І в положення II. При повороті вправо, (фіг. 2), праві реборди коліс 9, 10, 11, 12 направляються дугоподібними елементами 4, а ліві реборди канавками 6. Такий прохід коліс по канавках та дугоподібних елементах можливий завдяки шарнірному кріпленню коліс візків 14 і 15. Коли колеса 9, 10, 11, 12 вийдуть на спрямовуючі 2, дугоподібні елементи 4 знову пересуваються в положення І. Мостовий сільськогосподарський агрегат тепер має можливість рухатись по польовій дорозі, при цьому передніми тепер є колеса 11 і 12, а задніми 9 і 10. Після того, як мостовий сільськогосподарський агрегат пройде відстань, що дорівнює довжині горизонтальної балки він може повертати на другу полосу цього ж поля чи на друге поле. Для цього дугоподібні елементи 3 переводяться із положення І в положення II. Колеса 9, 10, 11, 12 правими ребордами направляються дугоподібними елементами 3, а лівими ребордами - канавками 5, синхронно переїжджають на інші спрямовуючі І, в цьому випадку передніми стають колеса 10 і 12, а задніми -9 і 11. Після цього дугоподібні елементи 3, знову мають пересуватися із положення II в положення І. Поворот мостового сільськогосподарського агрегату вліво здійснюється аналогічно. При проході мостового сільськогосподарського агрегату через польову дорогу прямо, дугоподібні елементи 3 і 4 знаходяться в положенні І. Таким чином, мостовий сільськогосподарський агрегат може рухатись по обробляємих полях та польових дорогах у взаємоперпендикулярних напрямках, які задаються спрямовуючими. 2 38238 Фіг. 1 3 38238 Фіг. 2 4 38238 Фіг. 3 5 38238 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
