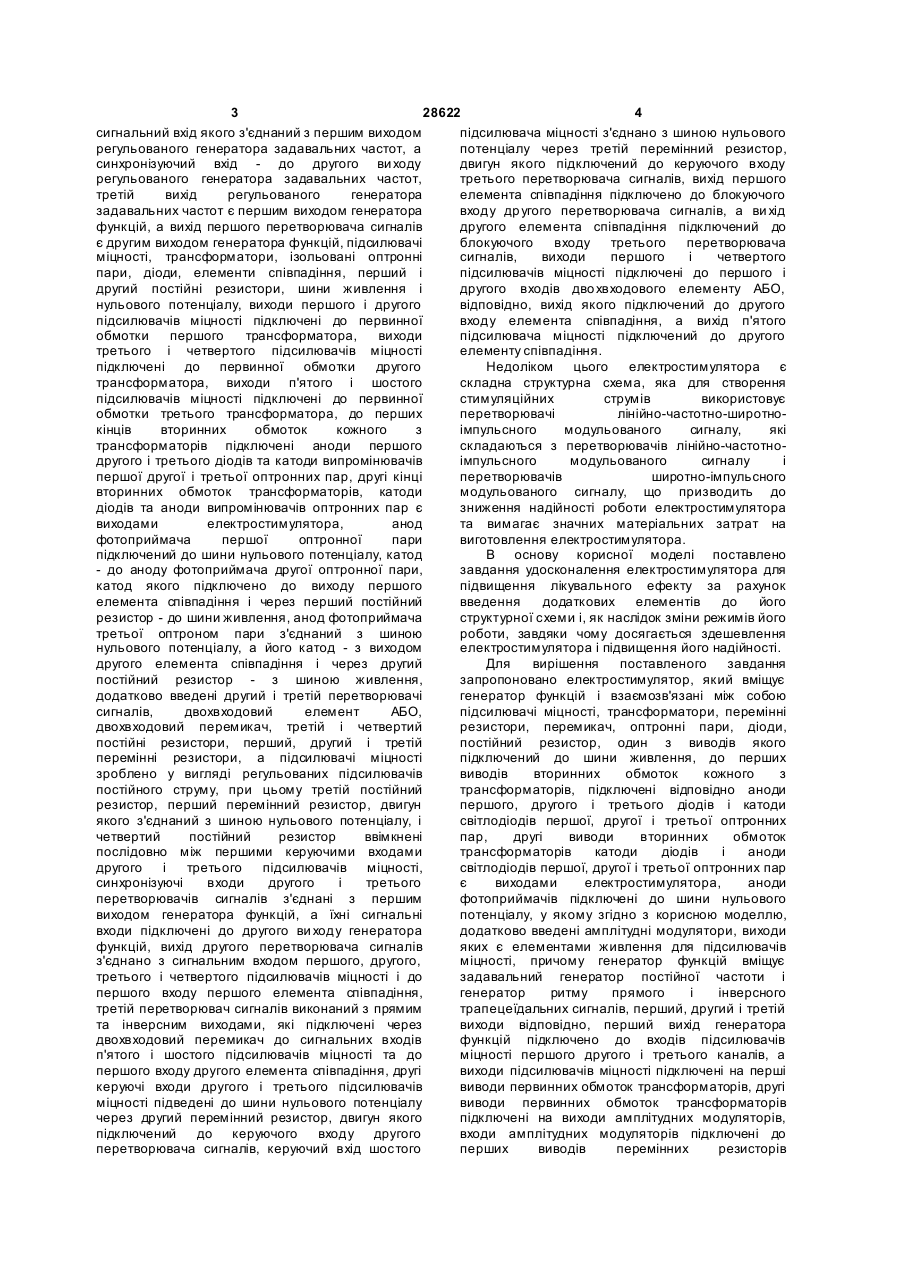

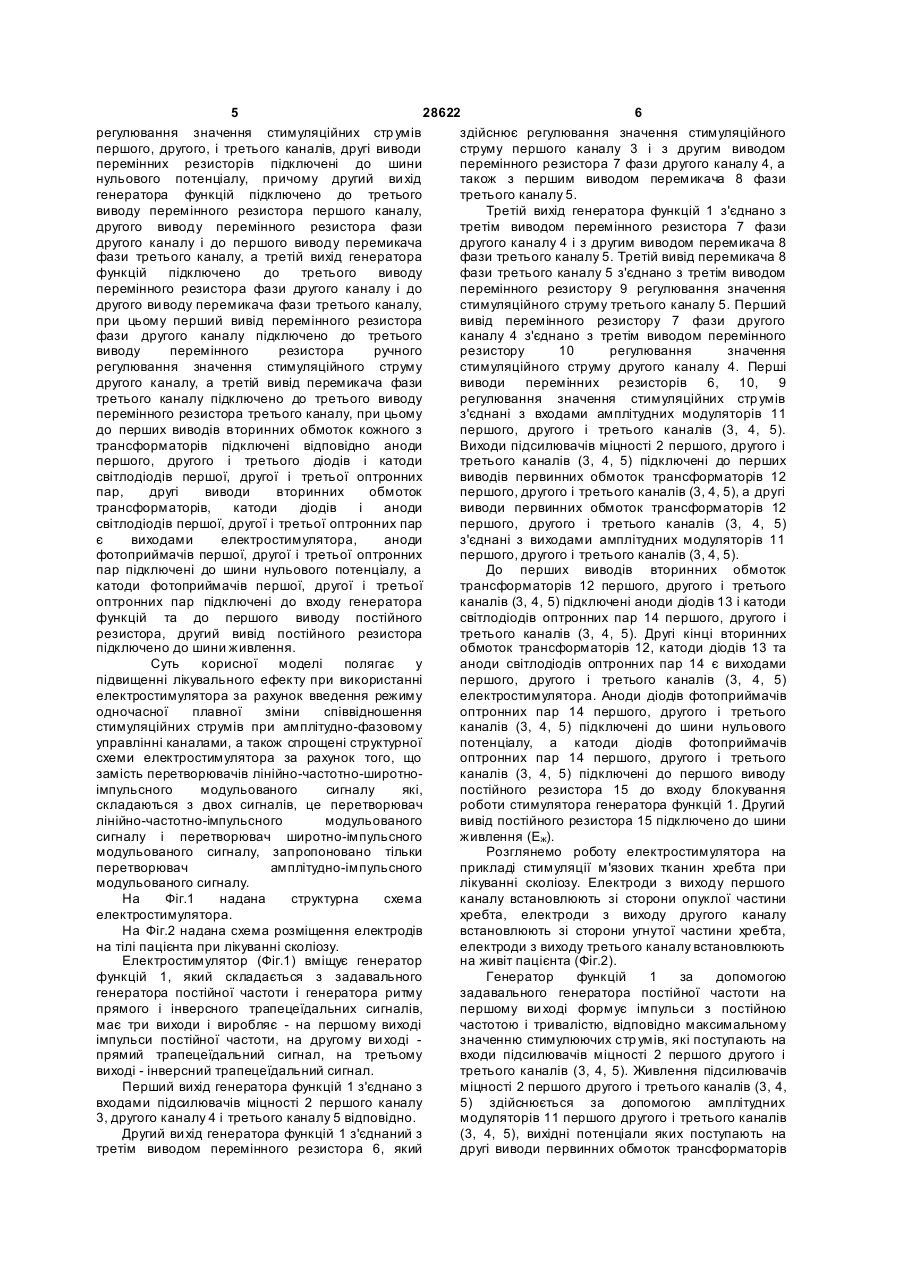

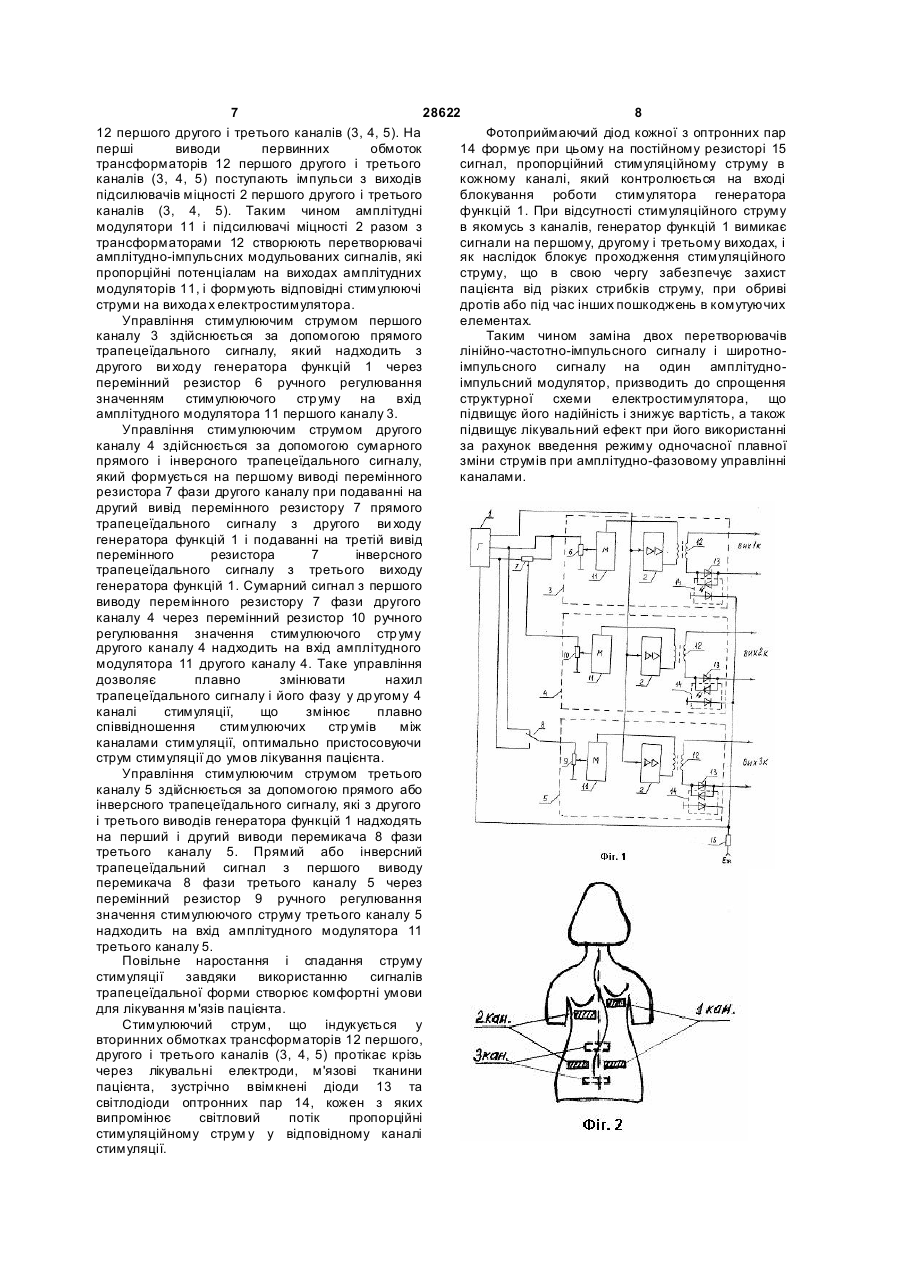

Електростимулятор, що містить генератор функцій і взаємозв'язані між собою підсилювачі міцності, трансформатори, змінні резистори, перемикач, оптронні пари, діоди, постійний резистор, один з виводів якого підключений до шини живлення, причому до перших виводів вторинних обмоток кожного з трансформаторів підключені відповідно аноди першого, другого і третього діодів і катоди світлодіодів першої, другої і третьої оптронних пар, другі виводи вторинних обмоток трансформаторів, катоди діодів і аноди світлодіодів першої, другої і третьої оптронних пар є виходами електростимулятора, аноди фотоприймачів підключені до шини нульового потенціалу, який відрізняється тим, що додатково введені амплітудні модулятори, виходи яких є елементами живлення для підсилювачів міцності, причому генератор функцій містить задавальний генератор постійної частоти і генератор ритму прямого і інверсного трапецеїдальних сигналів, перший, другий і третій виходи відповідно, перший вихід генератора функцій підключено до входів підсилювачів міцності першого, другого і третього каналів, а виходи підсилювачів міцності підключені на перші виводи первинних обмоток трансформаторів, другі виводи первинних обмоток трансформаторів підключені на виходи амплітудних модуляторів, входи амплітудних модуляторів підключені до перших виводів змінних резисторів регулювання значення стимуляційних струмів першого, другого і третього каналів, другі виводи змінних резисторів підключені до шини нульового потенціалу, причому другий вихід генератора функцій підключено до третього виводу змінного резистора першого каналу, другого виводу змінного резистора фази другого каналу і до першого виводу перемикача фази третього каналу, а третій вихід генератора функцій підключено до третього виводу змінного резистора фази другого каналу і до другого виводу перемикача фази третього каналу, при цьому перший вивід змінного резистора фази другого каналу підключено до третього виводу змінного резистора ручного регулювання значення стимуляційного струму другого каналу, а третій вивід перемикача фази третього каналу підключено до третього виводу змінного резистора третього каналу, при цьому до перших виводів вторинних обмоток кожного з трансформаторів підключені відповідно аноди першого, другого і третього діодів і катоди світлодіодів першої, другої і третьої оптронних пар, другі виводи вторинних обмоток трансформаторів, катоди діодів і аноди світлодіодів першої, другої і третьої оптронних пар є виходами електростимулятора, аноди фотоприймачів першої, другої і третьої оптронних пар підключені до шини нульового потенціалу, а катоди фотоприймачів першої, другої і третьої оптронних пар підключені до входу генератора функцій та до першого виводу постійного резистора, другий вивід постійного резистора підключено до шини живлення.

Текст

Електростимулятор, що містить генератор функцій і взаємозв'язані між собою підсилювачі міцності, трансформатори, змінні резистори, перемикач, оптронні пари, діоди, постійний резистор, один з виводів якого підключений до шини живлення, причому до перших виводів вторинних обмоток кожного з трансформаторів підключені відповідно аноди першого, другого і третього діодів і катоди світлодіодів першої, другої і третьої оптронних пар, другі виводи вторинних обмоток трансформаторів, катоди діодів і аноди світлодіодів першої, другої і третьої оптронних пар є виходами електростимулятора, аноди фотоприймачів підключені до шини нульового потенціалу, який відрізняється тим, що додатково введені амплітудні модулятори, виходи яких є елементами живлення для підсилювачів міцності, причому генератор функцій містить задавальний генератор постійної частоти і генератор ритму прямого і інверсного трапецеїдальних сигналів, перший, другий і третій виходи відповідно, перший вихід генератора функцій підключено до входів підсилювачів міцності першого, другого і третього каналів, а виходи підсилювачів міцності підключені на перші виводи первинних обмоток трансформаторів, другі виводи первинних обмоток трансформаторів підключені на виходи амплітудних модуляторів, входи амплітудних модуляторів підключені до U 2 (11) 1 3 28622 4 сигнальний вхід якого з'єднаний з першим виходом підсилювача міцності з'єднано з шиною нульового регульованого генератора задавальних частот, а потенціалу через третій перемінний резистор, синхронізуючий вхід - до другого ви ходу двигун якого підключений до керуючого входу регульованого генератора задавальних частот, третього перетворювача сигналів, вихід першого третій вихід регульованого генератора елемента співпадіння підключено до блокуючого задавальних частот є першим виходом генератора входу др угого перетворювача сигналів, а ви хід функцій, а вихід першого перетворювача сигналів другого елемента співпадіння підключений до є другим виходом генератора функцій, підсилювачі блокуючого входу третього перетворювача міцності, трансформатори, ізольовані оптронні сигналів, виходи першого і четвертого пари, діоди, елементи співпадіння, перший і підсилювачів міцності підключені до першого і другий постійні резистори, шини живлення і другого входів дво хвходового елементу АБО, нульового потенціалу, виходи першого і другого відповідно, вихід якого підключений до другого підсилювачів міцності підключені до первинної входу елемента співпадіння, а вихід п'ятого обмотки першого трансформатора, виходи підсилювача міцності підключений до другого третього і четвертого підсилювачів міцності елементу співпадіння. підключені до первинної обмотки другого Недоліком цього електростимулятора є трансформатора, виходи п'ятого і шостого складна структурна схема, яка для створення підсилювачів міцності підключені до первинної стимуляційних струмів використовує обмотки третього трансформатора, до перших перетворювачі лінійно-частотно-широтнокінців вторинних обмоток кожного з імпульсного модульованого сигналу, які трансформаторів підключені аноди першого складаються з перетворювачів лінійно-частотнодругого і третього діодів та катоди випромінювачів імпульсного модульованого сигналу і першої другої і третьої оптронних пар, другі кінці перетворювачів широтно-імпульсного вторинних обмоток трансформаторів, катоди модульованого сигналу, що призводить до діодів та аноди випромінювачів оптронних пар є зниження надійності роботи електростимулятора виходами електростимулятора, анод та вимагає значних матеріальних затрат на фотоприймача першої оптронної пари виготовлення електростимулятора. підключений до шини нульового потенціалу, катод В основу корисної моделі поставлено - до аноду фотоприймача другої оптронної пари, завдання удосконалення електростимулятора для катод якого підключено до виходу першого підвищення лікувального ефекту за рахунок елемента співпадіння і через перший постійний введення додаткових елементів до його резистор - до шини живлення, анод фотоприймача структурної схеми і, як наслідок зміни режимів його третьої оптроном пари з'єднаний з шиною роботи, завдяки чому досягається здешевлення нульового потенціалу, а його катод - з виходом електростимулятора і підвищення його надійності. другого елемента співпадіння і через другий Для вирішення поставленого завдання постійний резистор - з шиною живлення, запропоновано електростимулятор, який вміщує додатково введені другий і третій перетворювачі генератор функцій і взаємозв'язані між собою сигналів, двохвходовий елемент АБО, підсилювачі міцності, трансформатори, перемінні двохвходовий перемикач, третій і четвертий резистори, перемикач, оптронні пари, діоди, постійні резистори, перший, другий і третій постійний резистор, один з виводів якого перемінні резистори, а підсилювачі міцності підключений до шини живлення, до перших зроблено у вигляді регульованих підсилювачів виводів вторинних обмоток кожного з постійного струму, при цьому третій постійний трансформаторів, підключені відповідно аноди резистор, перший перемінний резистор, двигун першого, другого і третього діодів і катоди якого з'єднаний з шиною нульового потенціалу, і світлодіодів першої, другої і третьої оптронних четвертий постійний резистор ввімкнені пар, другі виводи вторинних обмоток послідовно між першими керуючими входами трансформаторів катоди діодів і аноди другого і третього підсилювачів міцності, світлодіодів першої, другої і третьої оптронних пар синхронізуючі входи другого і третього є виходами електростимулятора, аноди перетворювачів сигналів з'єднані з першим фотоприймачів підключені до шини нульового виходом генератора функцій, а їхні сигнальні потенціалу, у якому згідно з корисною моделлю, входи підключені до другого ви ходу генератора додатково введені амплітудні модулятори, виходи функцій, вихід другого перетворювача сигналів яких є елементами живлення для підсилювачів з'єднано з сигнальним входом першого, другого, міцності, причому генератор функцій вміщує третього і четвертого підсилювачів міцності і до задавальний генератор постійної частоти і першого входу першого елемента співпадіння, генератор ритму прямого і інверсного третій перетворювач сигналів виконаний з прямим трапецеїдальних сигналів, перший, другий і третій та інверсним виходами, які підключені через виходи відповідно, перший вихід генератора двохвходовий перемикач до сигнальних входів функцій підключено до входів підсилювачів п'ятого і шостого підсилювачів міцності та до міцності першого другого і третього каналів, а першого входу другого елемента співпадіння, другі виходи підсилювачів міцності підключені на перші керуючі входи другого і третього підсилювачів виводи первинних обмоток трансформаторів, другі міцності підведені до шини нульового потенціалу виводи первинних обмоток трансформаторів через другий перемінний резистор, двигун якого підключені на виходи амплітудних модуляторів, підключений до керуючого входу другого входи амплітудних модуляторів підключені до перетворювача сигналів, керуючий вхід шостого перших виводів перемінних резисторів 5 28622 6 регулювання значення стимуляційних стр умів здійснює регулювання значення стимуляційного першого, другого, і третього каналів, другі виводи струму першого каналу 3 і з другим виводом перемінних резисторів підключені до шини перемінного резистора 7 фази другого каналу 4, а нульового потенціалу, причому другий ви хід також з першим виводом перемикача 8 фази генератора функцій підключено до третього третього каналу 5. виводу перемінного резистора першого каналу, Третій вихід генератора функцій 1 з'єднано з другого виводу перемінного резистора фази третім виводом перемінного резистора 7 фази другого каналу і до першого виводу перемикача другого каналу 4 і з другим виводом перемикача 8 фази третього каналу, а третій вихід генератора фази третього каналу 5. Третій вивід перемикача 8 функцій підключено до третього виводу фази третього каналу 5 з'єднано з третім виводом перемінного резистора фази другого каналу і до перемінного резистору 9 регулювання значення другого ви воду перемикача фази третього каналу, стимуляційного струму третього каналу 5. Перший при цьому перший вивід перемінного резистора вивід перемінного резистору 7 фази другого фази другого каналу підключено до третього каналу 4 з'єднано з третім виводом перемінного виводу перемінного резистора ручного резистору 10 регулювання значення регулювання значення стимуляційного струму стимуляційного струму другого каналу 4. Перші другого каналу, а третій вивід перемикача фази виводи перемінних резисторів 6, 10, 9 третього каналу підключено до третього виводу регулювання значення стимуляційних стр умів перемінного резистора третього каналу, при цьому з'єднані з входами амплітудних модуляторів 11 до перших виводів вторинних обмоток кожного з першого, другого і третього каналів (3, 4, 5). трансформаторів підключені відповідно аноди Виходи підсилювачів міцності 2 першого, другого і першого, другого і третього діодів і катоди третього каналів (3, 4, 5) підключені до перших світлодіодів першої, другої і третьої оптронних виводів первинних обмоток трансформаторів 12 пар, другі виводи вторинних обмоток першого, другого і третього каналів (3, 4, 5), а другі трансформаторів, катоди діодів і аноди виводи первинних обмоток трансформаторів 12 світлодіодів першої, другої і третьої оптронних пар першого, другого і третього каналів (3, 4, 5) є виходами електростимулятора, аноди з'єднані з виходами амплітудних модуляторів 11 фотоприймачів першої, другої і третьої оптронних першого, другого і третього каналів (3, 4, 5). пар підключені до шини нульового потенціалу, а До перших виводів вторинних обмоток катоди фотоприймачів першої, другої і третьої трансформаторів 12 першого, другого і третього оптронних пар підключені до входу генератора каналів (3, 4, 5) підключені аноди діодів 13 і катоди функцій та до першого виводу постійного світлодіодів оптронних пар 14 першого, другого і резистора, другий вивід постійного резистора третього каналів (3, 4, 5). Другі кінці вторинних підключено до шини живлення. обмоток трансформаторів 12, катоди діодів 13 та Суть корисної моделі полягає у аноди світлодіодів оптронних пар 14 є виходами підвищенні лікувального ефекту при використанні першого, другого і третього каналів (3, 4, 5) електростимулятора за рахунок введення режиму електростимулятора. Аноди діодів фотоприймачів одночасної плавної зміни співвідношення оптронних пар 14 першого, другого і третього стимуляційних струмів при амплітудно-фазовому каналів (3, 4, 5) підключені до шини нульового управлінні каналами, а також спрощені структурної потенціалу, а катоди діодів фотоприймачів схеми електростимулятора за рахунок того, що оптронних пар 14 першого, другого і третього замість перетворювачів лінійно-частотно-широтноканалів (3, 4, 5) підключені до першого виводу імпульсного модульованого сигналу які, постійного резистора 15 до входу блокування складаються з двох сигналів, це перетворювач роботи стимулятора генератора функцій 1. Другий лінійно-частотно-імпульсного модульованого вивід постійного резистора 15 підключено до шини сигналу і перетворювач широтно-імпульсного живлення (Еж). модульованого сигналу, запропоновано тільки Розглянемо роботу електростимулятора на перетворювач амплітудно-імпульсного прикладі стимуляції м'язових тканин хребта при модульованого сигналу. лікуванні сколіозу. Електроди з виходу першого На Фіг.1 надана структурна схема каналу встановлюють зі сторони опуклої частини електростимулятора. хребта, електроди з виходу другого каналу На Фіг.2 надана схема розміщення електродів встановлюють зі сторони угнутої частини хребта, на тілі пацієнта при лікуванні сколіозу. електроди з виходу третього каналу встановлюють Електростимулятор (Фіг.1) вміщує генератор на живіт пацієнта (Фіг.2). функцій 1, який складається з задавального Генератор функцій 1 за допомогою генератора постійної частоти і генератора ритму задавального генератора постійної частоти на прямого і інверсного трапецеїдальних сигналів, першому ви ході формує імпульси з постійною має три виходи і виробляє - на першому виході частотою і тривалістю, відповідно максимальному імпульси постійної частоти, на другому ви ході значенню стимулюючих стр умів, які поступають на прямий трапецеїдальний сигнал, на третьому входи підсилювачів міцності 2 першого другого і виході - інверсний трапецеїдальний сигнал. третього каналів (3, 4, 5). Живлення підсилювачів Перший вихід генератора функцій 1 з'єднано з міцності 2 першого другого і третього каналів (3, 4, входами підсилювачів міцності 2 першого каналу 5) здійснюється за допомогою амплітудних 3, другого каналу 4 і третього каналу 5 відповідно. модуляторів 11 першого другого і третього каналів Другий ви хід генератора функцій 1 з'єднаний з (3, 4, 5), вихідні потенціали яких поступають на третім виводом перемінного резистора 6, який другі виводи первинних обмоток трансформаторів 7 28622 8 12 першого другого і третього каналів (3, 4, 5). На Фотоприймаючий діод кожної з оптронних пар перші виводи первинних обмоток 14 формує при цьому на постійному резисторі 15 трансформаторів 12 першого другого і третього сигнал, пропорційний стимуляційному струму в каналів (3, 4, 5) поступають імпульси з виходів кожному каналі, який контролюється на вході підсилювачів міцності 2 першого другого і третього блокування роботи стимулятора генератора каналів (3, 4, 5).Таким чином амплітудні функцій 1. При відсутності стимуляційного струму модулятори 11 і підсилювачі міцності 2 разом з в якомусь з каналів, генератор функцій 1 вимикає трансформаторами 12 створюють перетворювачі сигнали на першому, другому і третьому виходах, і амплітудно-імпульсних модульованих сигналів, які як наслідок блокує проходження стимуляційного пропорційні потенціалам на виходах амплітудних струму, що в свою чергу забезпечує захист модуляторів 11, і формують відповідні стимулюючі пацієнта від різких стрибків струму, при обриві струми на вихода х електростимулятора. дротів або під час інших пошкоджень в комутуючих Управління стимулюючим струмом першого елементах. каналу 3 здійснюється за допомогою прямого Таким чином заміна двох перетворювачів трапецеїдального сигналу, який надходить з лінійно-частотно-імпульсного сигналу і широтнодругого ви ходу генератора функцій 1 через імпульсного сигналу на один амплітудноперемінний резистор 6 ручного регулювання імпульсний модулятор, призводить до спрощення значенням стимулюючого стр уму на вхід структурної схеми електростимулятора, що амплітудного модулятора 11 першого каналу 3. підвищує його надійність і знижує вартість, а також Управління стимулюючим струмом другого підвищує лікувальний ефект при його використанні каналу 4 здійснюється за допомогою сумарного за рахунок введення режиму одночасної плавної прямого і інверсного трапецеїдального сигналу, зміни струмів при амплітудно-фазовому управлінні який формується на першому виводі перемінного каналами. резистора 7 фази другого каналу при подаванні на другий вивід перемінного резистору 7 прямого трапецеїдального сигналу з другого ви ходу генератора функцій 1 і подаванні на третій вивід перемінного резистора 7 інверсного трапецеїдального сигналу з третього виходу генератора функцій 1. Сумарний сигнал з першого виводу перемінного резистору 7 фази другого каналу 4 через перемінний резистор 10 ручного регулювання значення стимулюючого стр уму другого каналу 4 надходить на вхід амплітудного модулятора 11 другого каналу 4. Таке управління дозволяє плавно змінювати нахил трапецеїдального сигналу і його фазу у др угому 4 каналі стимуляції, що змінює плавно співвідношення стимулюючих стр умів між каналами стимуляції, оптимально пристосовуючи струм стимуляції до умов лікування пацієнта. Управління стимулюючим струмом третього каналу 5 здійснюється за допомогою прямого або інверсного трапецеїдального сигналу, які з другого і третього виводів генератора функцій 1 надходять на перший і другий виводи перемикача 8 фази третього каналу 5. Прямий або інверсний трапецеїдальний сигнал з першого виводу перемикача 8 фази третього каналу 5 через перемінний резистор 9 ручного регулювання значення стимулюючого струму третього каналу 5 надходить на вхід амплітудного модулятора 11 третього каналу 5. Повільне наростання і спадання струму стимуляції завдяки використанню сигналів трапецеїдальної форми створює комфортні умови для лікування м'язів пацієнта. Стимулюючий струм, що індукується у вторинних обмотках трансформаторів 12 першого, другого і третього каналів (3, 4, 5) протікає крізь через лікувальні електроди, м'язові тканини пацієнта, зустрічно ввімкнені діоди 13 та світлодіоди оптронних пар 14, кожен з яких випромінює світловий потік пропорційні стимуляційному струм у у відповідному каналі стимуляції.

Дивитися

Додаткова інформація

Назва патенту англійською

Electric stimulator

Автори англійською

Panasiuk Andrii Borysovych

Назва патенту російською

Электростимулятор

Автори російською

Панасюк Андрей Борисович

МПК / Мітки

МПК: A61N 1/18

Мітки: електростимулятор
