Джерело автономного електроживлення для газотранспортних мереж

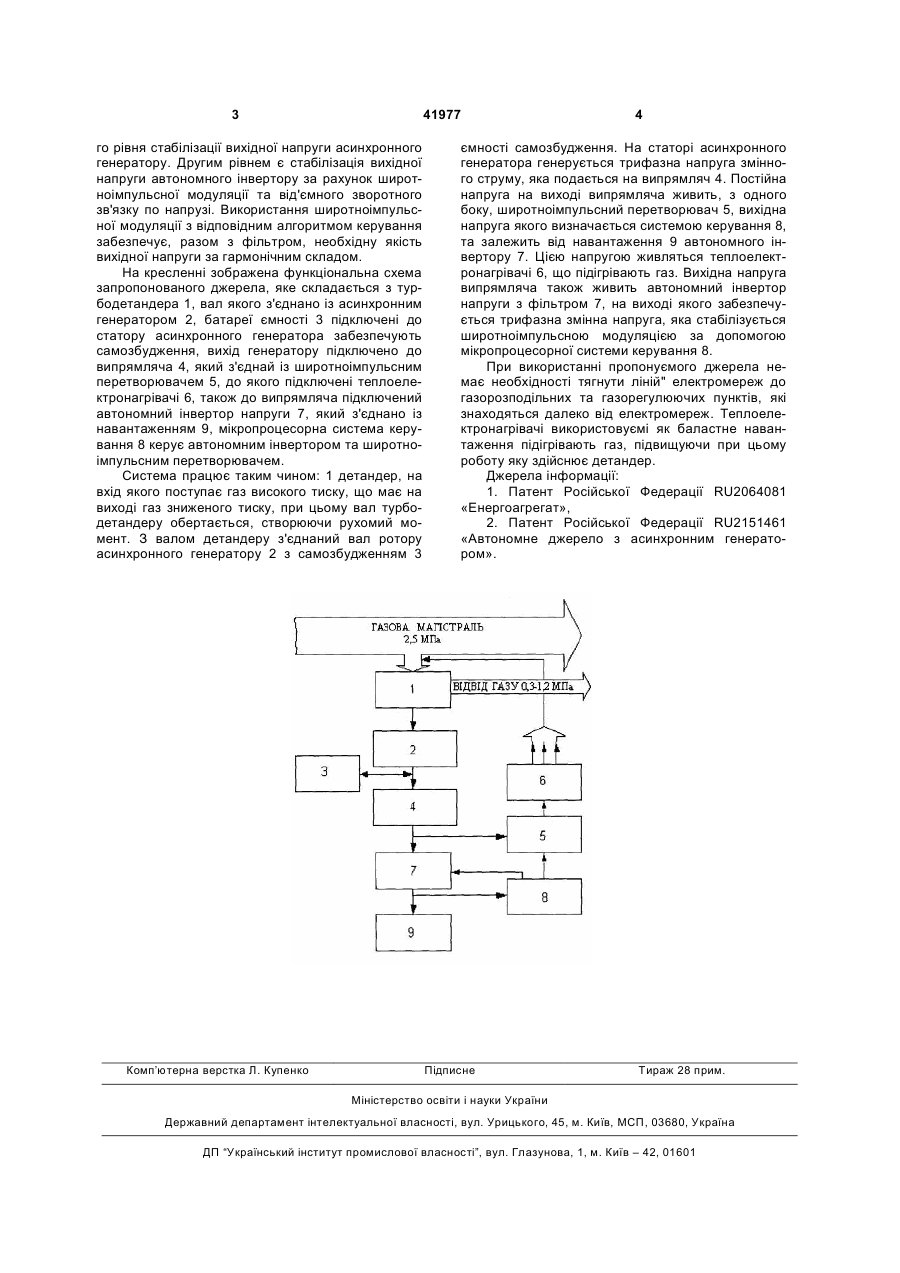

Автономне джерело електроживлення на основі асинхронного генератора із самозбудженням, із пристроєм стабілізації вихідної напруги, яке відрізняється тим, що джерелом механічної енергії є 3 41977 го рівня стабілізації вихідної напруги асинхронного генератору. Другим рівнем є стабілізація вихідної напруги автономного інвертору за рахунок широтноімпульсної модуляції та від'ємного зворотного зв'язку по напрузі. Використання широтноімпульсної модуляції з відповідним алгоритмом керування забезпечує, разом з фільтром, необхідну якість вихідної напруги за гармонічним складом. На кресленні зображена функціональна схема запропонованого джерела, яке складається з турбодетандера 1, вал якого з'єднано із асинхронним генератором 2, батареї ємності 3 підключені до статору асинхронного генератора забезпечують самозбудження, вихід генератору підключено до випрямляча 4, який з'єднай із широтноімпульсним перетворювачем 5, до якого підключені теплоелектронагрівачі 6, також до випрямляча підключений автономний інвертор напруги 7, який з'єднано із навантаженням 9, мікропроцесорна система керування 8 керує автономним інвертором та широтноімпульсним перетворювачем. Система працює таким чином: 1 детандер, на вхід якого поступає газ високого тиску, що має на виході газ зниженого тиску, при цьому вал турбодетандеру обертається, створюючи рухомий момент. З валом детандеру з'єднаний вал ротору асинхронного генератору 2 з самозбудженням 3 Комп’ютерна верстка Л. Купенко 4 ємності самозбудження. На статорі асинхронного генератора генерується трифазна напруга змінного струму, яка подається на випрямляч 4. Постійна напруга на виході випрямляча живить, з одного боку, широтноімпульсний перетворювач 5, вихідна напруга якого визначається системою керування 8, та залежить від навантаження 9 автономного інвертору 7. Цією напругою живляться теплоелектронагрівачі 6, що підігрівають газ. Вихідна напруга випрямляча також живить автономний інвертор напруги з фільтром 7, на виході якого забезпечується трифазна змінна напруга, яка стабілізується широтноімпульсною модуляцією за допомогою мікропроцесорної системи керування 8. При використанні пропонуємого джерела немає необхідності тягнути ліній" електромереж до газорозподільних та газорегулюючих пунктів, які знаходяться далеко від електромереж. Теплоелектронагрівачі використовуємі як баластне навантаження підігрівають газ, підвищуючи при цьому роботу яку здійснює детандер. Джерела інформації: 1. Патент Російської Федерації RU2064081 «Енергоагрегат», 2. Патент Російської Федерації RU2151461 «Автономне джерело з асинхронним генератором». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
