Магнітний сепаратор

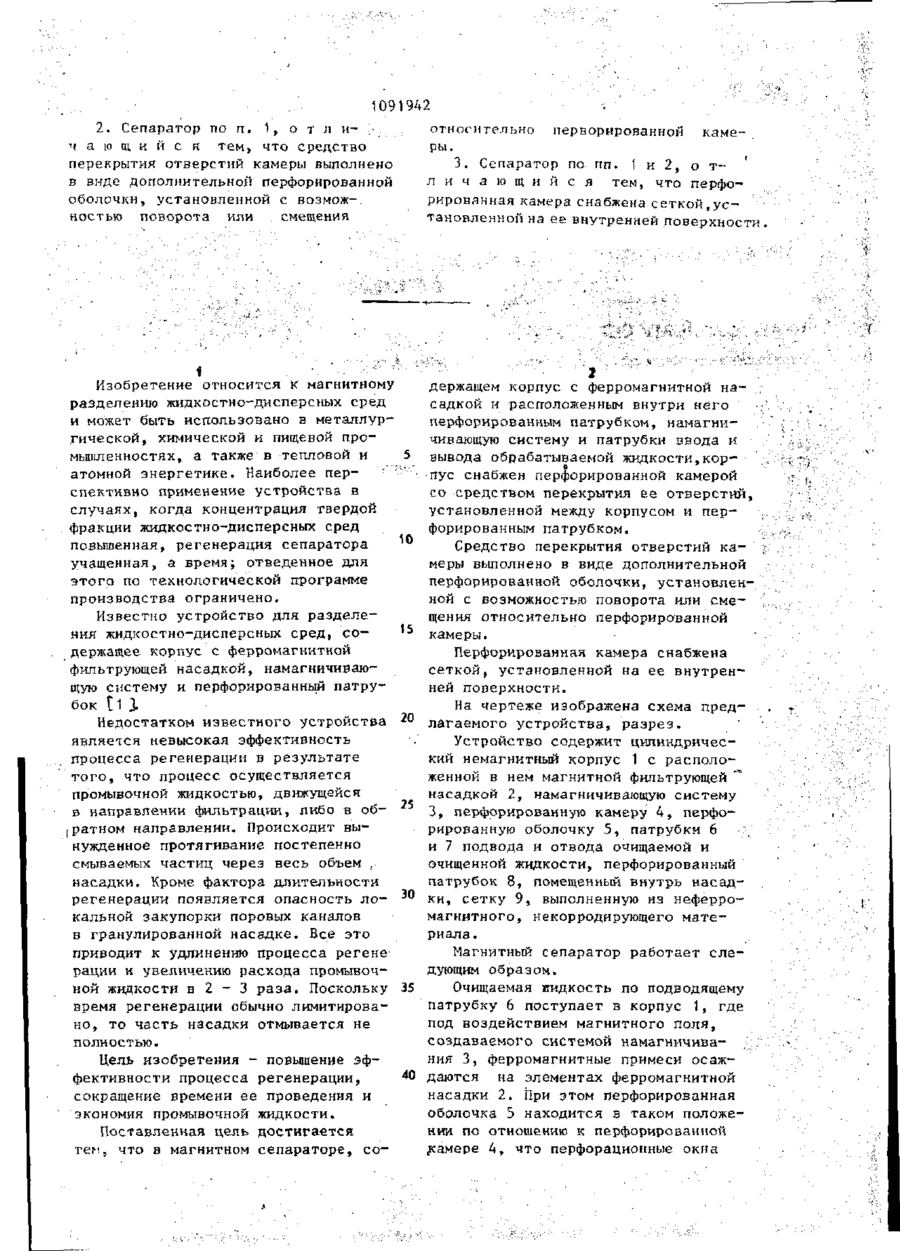

1. МАГНИТНЫЙ СЕПАРАТОР, содержащий корпус с ферромагнитной насадкой и расположенным внутри него перфорированным патрубком, намагничивающую систему и патрубки ввода и вывода обрабатываемой жидкости, о т л и ч а ю щ и й с я тем, что,с целью повышения эффективности процесса регенерации и экономии промывочной жидкости, корпус снабжен перфорированной камерой, со средством перекрытия ее отверстий, установленной между корпусом и перфорированным патрубком 1091942 2. Сепаратор по п. 1, о т л и- . • ч а го ш и й с я тем, что средство , перекрытия отверстий камеры выполнено в виде дополнительном перфорированной оболочки, установленной с возмож-. ностьго поворота или . смещения і • . . • • • • отноеительно перворированной камеры, 3. Сепаратор по пп. I и 2, о тл и ч а го щ и и с я тем, что перфорированная камера снабжена сеткой,установленной на ее внутренней поверхности : Изобретение относится к магнитному разделению жидкостно-дисперсных сред и может быть использовано в металлургической, химической и пищевой промышленностях, а также в тепловой и атомной энергетике. Наиболее перспективно применение устройства в случаях, когда концентрация твердой фракции жидкостно-дисперсных сред 10 повышенная, регенерация сепаратора учащенная, а время; отведенное для этого по технологической программе производства ограничено. Известно устройство для разделения жидкостно-дисперсных сред, содержащее корпус с ферромагнитной фильтрующей насадкой, намагничивающую систему и перфорированный патрубок І 1 1 Недостатком известного устройства является невысокая эффективность процесса регенерации в результате того, что процесс осуществляется промывочной жидкостью, движущейся в направлении фильтрации, либо в обI ратном направлении. Происходит вынужденное протягивание постепенно смываемых частиц через весь объем . насадки. Кроме фактора длительности регенерации появляется опасность локальной закупорки поровых каналов в гранулированной насадке. Все это приводит к удлинению процесса регене рации и увеличению расхода промывочной жидкости в 2 - 3 раза. Поскольку время регенерации обычно лимитировано, то часть насадки отмывается не полностью. 15 20 25 30 35 Цель изобретения - повышение эф40 фективности процесса регенерации, сокращение времени ее проведения и экономия промывочной жидкости. Поставленная цель достигается тем, что в магнитном сепараторе, со держащем корпус с ферромагнитной насадкой и расположенным внутри него перфорированным патрубком, намагничивающую систему и патрубки ввода и вывода обрабатываемой жидкости,корпус снабжен перфорированной камерой со средством перекрытия ее отверстий, установленной между корпусом и перфорированным патрубком. Средство перекрытия отверстий камеры выполнено в виде дополнительной перфорированной оболочки, установленной с возможностью поворота или смещения относительно перфорированной камеры. Перфорированная камера снабжена сеткой, установленной на ее внутренней поверхности. На чертеже изображена схема предлагаемого устройства, разрез. Устройство содержит цилиндрический немагнитный корпус 1 с расположенной в нем магнитной фильтрующей насадкой 2, намагничивающую систему 3, перфорированную камеру 4, перфорированную оболочку 5, патрубки 6 и 7 подвода и отвода очищаемой и очищенной жидкости, перфорированный патрубок 8, помещенный внутрь насадки, сетку 9, выполненную из неферромагнитного , некорродирующего материала. Магнитный сепаратор работает следующим образом. Очищаемая лидкость по подводящему патрубку 6 поступает в корпус 1, где под воздействием магнитного поля, создаваемого системой намагнпчива- : ния 3, ферромагнитные примеси осаждаются на элементах ферромагнитной насадки 2. При этом перфорированная оболочка 5 находится в таком положении по отношению к перфорированной камере А, что перфорационные, окна 091942 вается по патрубку 6 в дренаж (для не совпадают и их поверхности обраобеспечения равного напора промывочзуют закрытую стенку. Таким образом, ной жидкости по всему объему насадочищаемая жидкость проходит всю длики, а следовательно, одинаковой инну фильтрующей насадки, и очищенная тенсивности промывки, перфорация жидкость по отводящему патрубку 7 патрубка 8 может быть выполнена танаправляется в технологическую схему ким образом, что проходное сечение производства. При насыщении насадки на боковой поверхности по длине патпримесями осуществляют ее регенерарубка увеличивается). Но окончании .цию. Для этого прекращают подачу очипроцесса регенерации перфорированная щаемой жидкости через подводящий 10 оболочка 5 приводится в исходное патрубок 6 и через перфорированный положение относительно перфорированпатрубок 8 подают промывочную жидной камеры 4. • кость. Перфорированная оболочка 5 при помощи механического, электрического Регенерация в.этом случае осуществили иного привода смещается относиляется не в осевом, а в радиальном тельно перфорированной камеры 4 таким направлении насадки. При этом исклюобразом, что их перфорационные окна чается протягивание частиц через совпадают, образуя отверстия для провесь объем насадки и дрейф частиц ' 'пуска промывочной жидкости. При этом сокращается, за счет чего, а также металлическая сетка 9, размещенная за счет бокового смыва повышается на внутренней поверхности камеры 4, эффективность регенерации. При длипрепятствует попаданию гранул насадки не фильтрующего слоя в среднем между камерой и оболочкой (для пре1000 мм и диаметре перфорированной дотвращения заклинивания). Таким камеры 250 мм путь протягивания отобразом,- промывочная жидкость, подамываемых частиц составляет лишь ваемая через перфорированный патру100 мм ? что в 5 - 7 раз меньше,чем бок 8, вымывает осевший осадок и в известном устройстве.'Это позвопо кратчайшему пути попадает через ляет значительно интенсифицировать перфорационные окна в кольцевой запромывку, сократив ее время в зор между перфорированной оболочкой 2 - 2,5 раза и улучшить качество 5 и корпусом 1, после чего сбрасы30 отмывки насадки. Редактор Т. Митейко Составитель С. Декин Техред в.Далекорей Корректор Г. Решетник Заказ 3166/4 Тираж 535 Подписное ВНИИПИ Государственного комитета СССР . по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ГШП "Патент", г. Ужгород, ул. Проектная, 4
