Аеродинамічна установка для дослідження і доводки впускних каналів двигуна внутрішнього сгоряння

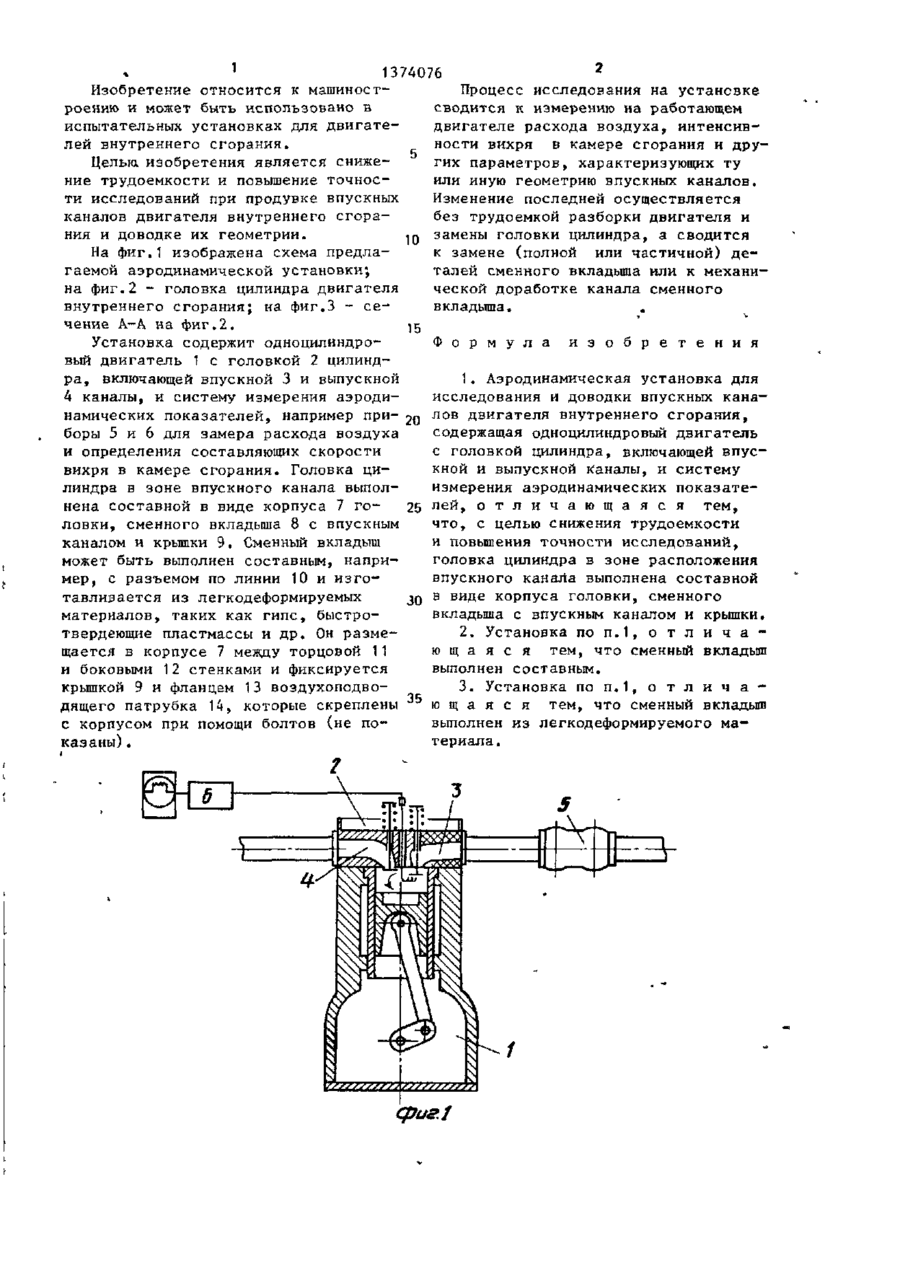

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) S I L 1374076 (51) 4 А1 G ОТ М 1 5 / 0 0 , F 02 F 1 /42 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4130347/25-06 ! * (22) 18.06.86 * w (46) 15.02.88. Бюл. № 6 (71) Головное специализированное конструкторское бюро по двигателям средней мощности (72) В.И.Быков, В.П.Бондаренко, Л.С.Головко, Н.Ф.Копачев, М.Л.Копылов и И.В.Парсаданов (53) 621.431.3-038(088.8) (56) Труды НАТИ, М., 1964, Вып. 173, с. 165. (54) АЭРОДИНАМИЧЕСКАЯ УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ И ДОВОДКИ ВПУСКНЫХ КАНАЛОВ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобр'етение позволяет снизить трудоемкость и повысить точность ис следований. Головка цилиндра в зоне расположения впускного канала выполнена составной в виде корпуса 7, сменного вкладыша 8 с впускным каналом и крышки 9. Процесс исследования на установке сводится к измерению на работающем двигателе расхода воздуха, интенсивности вихря в камере сгорания и других параметров, характеризующих ту или иную геометрию впускных каналов. Изменение последней сводится либо к замене деталей вкладыша 8t который может быть выполнен составным и изготавливается из легкодеформируемых материалов, либо к механической доработке канала сменного вкладыша. 2 з.п. ф-лы, 3 ил. V) М> 1 1374076 Изобретение относится к машиностПроцесс исследования на установке роению и может быть использовано в сводится к измерению на работающем испытательных установках для двигатедвигателе расхода воздуха, интенсивлей внутреннего сгорания. ности вихря в камере сгорания и друЦелыа изобретения является снижегих параметров, характеризующих ту ние трудоемкости и повышение точносили иную геометрию впускных каналов. ти исследований при продувке впускных Изменение последней осуществляется каналов двигателя внутреннего сгорабез трудоемкой разборки двигателя и ния и доводке их геометрии. 10 замены головки цилиндра, а сводится к замене (полной или частичной) деНа фиг.1 изображена схема предлаталей сменного вкладыша или к механигаемой аэродинамической установки; ческой доработке канала сменного на фиг.2 - головка цилиндра двигателя вкладыша. . внутреннего сгорания; на фиг.З - сечение А-А на фиг.2. Установка содержит одноцилиндроФ о р м у л а и з о б р е т е н и я вый двигатель 1 с головкой 2 цилиндра, включающей впускной 3 и выпускной 1. Аэродинамическая установка для 4 каналы, и систему измерения аэродиисследования и доводки впускных канаЛ О В намических показателей, например при- 2Q двигателя внутреннего сгорания, боры 5 и 6 для замера расхода воздуха содержащая одноцилиндровый двигатель с головкой цилиндра, включающей впуси определения составляющих скорости кной и выпускной Каналы, и систему вихря в камере сгорания. Головка циизмерения аэродинамических показателиндра в зоне впускного канала выпол25 лей, о т л и ч а ю щ а я с я тем, нена составной в виде корпуса 7 гочто, с целью снижения трудоемкости ловки, сменного вкладыша 8 с впускным и повышения точности исследований, каналом и крышки 9. Сменный вкладыш головка цилиндра в зоне расположения может быть выполнен составным, напривпускного канала выполнена составной мер, с разъемом по линии 10 и изгов виде корпуса головки, сменного тавливается из легкодеформируемых з вкладыша с впускным каналом и крышки. о материалов, таких как гипс, быстротвердеющие пластмассы и др. Он разме2, Установка по п.1, о т л и ч а щается в корпусе 7 между торцовой 11 ю щ а я с я тем, что сменный вкладыш и боковыми 12 стенками и фиксируется выполнен составным. крышкой 9 и фланцем 13 воздухоподво3. Установка по п.1, о т л и ч а дящего патрубка 14, которые скреплены ю щ а я с я тем, что сменный вкладыш с корпусом при помощи болтов (не повыполнен из легкодеформируемого маказаны) . териала. Я: фиг! 1374076 A-A фие.З Редактор А.Лежнина Составитель К.Агафонов Техред М.Дидык Корректор А.Ильин Заказ 566/38 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 t • • : / •
