Контактор електромагнітний

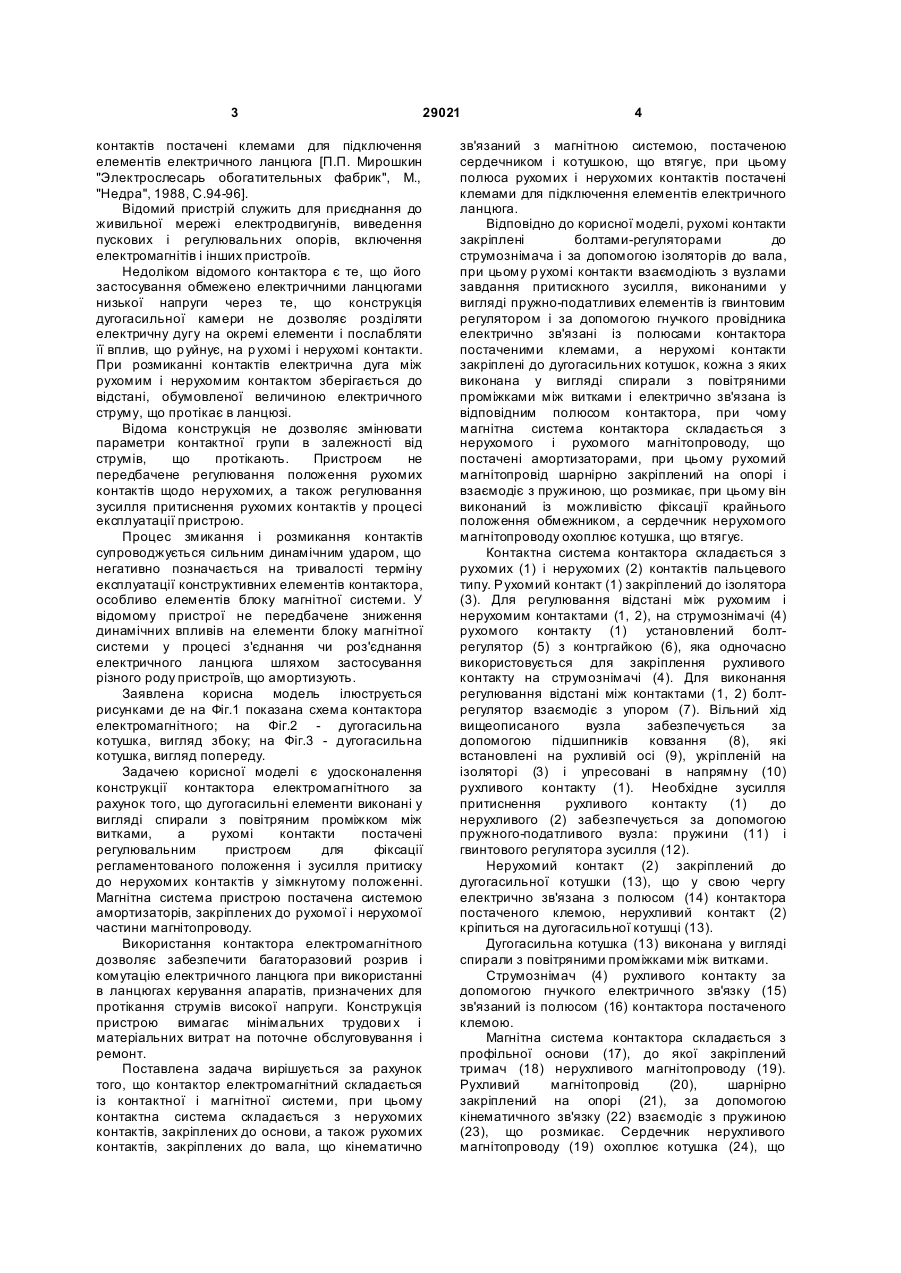

Контактор електромагнітний, що складається з контактної і магнітної систем, при цьому контактна система складається з нерухливих контактів, закріплених до основи, а також рухливих контактів, закріплених до вала, що кінематично зв'язаний з магнітною системою, оснащеною сердечником і втягувальною котушкою, при цьому полюси рухливи х і нерухливих контактів оснащені клемами для підключення елементів електричного ланцюга, який відрізняється тим, що р ухливі контакти закріплені болтами-регуляторами до 3 29021 контактів постачені клемами для підключення елементів електричного ланцюга [П.П. Мирошкин "Электрослесарь обогатительных фабрик", М., "Недра", 1988, С.94-96]. Відомий пристрій служить для приєднання до живильної мережі електродвигунів, виведення пускових і регулювальних опорів, включення електромагнітів і інших пристроїв. Недоліком відомого контактора є те, що його застосування обмежено електричними ланцюгами низької напруги через те, що конструкція дугогасильної камери не дозволяє розділяти електричну дугу на окремі елементи і послабляти її вплив, що р уйнує, на р ухомі і нерухомі контакти. При розмиканні контактів електрична дуга між рухомим і нерухомим контактом зберігається до відстані, обумовленої величиною електричного струму, що протікає в ланцюзі. Відома конструкція не дозволяє змінювати параметри контактної групи в залежності від струмів, що протікають. Пристроєм не передбачене регулювання положення рухомих контактів щодо нерухомих, а також регулювання зусилля притиснення рухомих контактів у процесі експлуатації пристрою. Процес змикання і розмикання контактів супроводжується сильним динамічним ударом, що негативно позначається на тривалості терміну експлуатації конструктивних елементів контактора, особливо елементів блоку магнітної системи. У відомому пристрої не передбачене зниження динамічних впливів на елементи блоку магнітної системи у процесі з'єднання чи роз'єднання електричного ланцюга шляхом застосування різного роду пристроїв, що амортизують. Заявлена корисна модель ілюструється рисунками де на Фіг.1 показана схема контактора електромагнітного; на Фіг.2 - дугогасильна котушка, вигляд збоку; на Фіг.3 - дугогасильна котушка, вигляд попереду. Задачею корисної моделі є удосконалення конструкції контактора електромагнітного за рахунок того, що дугогасильні елементи виконані у вигляді спирали з повітряним проміжком між витками, а рухомі контакти постачені регулювальним пристроєм для фіксації регламентованого положення і зусилля притиску до нерухомих контактів у зімкнутому положенні. Магнітна система пристрою постачена системою амортизаторів, закріплених до рухомої і нерухомої частини магнітопроводу. Використання контактора електромагнітного дозволяє забезпечити багаторазовий розрив і комутацію електричного ланцюга при використанні в ланцюгах керування апаратів, призначених для протікання струмів високої напруги. Конструкція пристрою вимагає мінімальних трудови х і матеріальних витрат на поточне обслуговування і ремонт. Поставлена задача вирішується за рахунок того, що контактор електромагнітний складається із контактної і магнітної системи, при цьому контактна система складається з нерухомих контактів, закріплених до основи, а також рухомих контактів, закріплених до вала, що кінематично 4 зв'язаний з магнітною системою, постаченою сердечником і котушкою, що втягує, при цьому полюса рухомих і нерухомих контактів постачені клемами для підключення елементів електричного ланцюга. Відповідно до корисної моделі, рухомі контакти закріплені болтами-регуляторами до струмознімача і за допомогою ізоляторів до вала, при цьому р ухомі контакти взаємодіють з вузлами завдання притискного зусилля, виконаними у вигляді пружно-податливих елементів із гвинтовим регулятором і за допомогою гнучкого провідника електрично зв'язані із полюсами контактора постаченими клемами, а нерухомі контакти закріплені до дугогасильних котушок, кожна з яких виконана у вигляді спирали з повітряними проміжками між витками і електрично зв'язана із відповідним полюсом контактора, при чому магнітна система контактора складається з нерухомого і рухомого магнітопроводу, що постачені амортизаторами, при цьому рухомий магнітопровід шарнірно закріплений на опорі і взаємодіє з пружиною, що розмикає, при цьому він виконаний із можливістю фіксації крайнього положення обмежником, а сердечник нерухомого магнітопроводу охоплює котушка, що втягує. Контактна система контактора складається з рухомих (1) і нерухомих (2) контактів пальцевого типу. Рухомий контакт (1) закріплений до ізолятора (3). Для регулювання відстані між рухомим і нерухомим контактами (1, 2), на струмознімачі (4) рухомого контакту (1) установлений болтрегулятор (5) з контргайкою (6), яка одночасно використовується для закріплення рухливого контакту на струмознімачі (4). Для виконання регулювання відстані між контактами (1, 2) болтрегулятор взаємодіє з упором (7). Вільний хід вищеописаного вузла забезпечується за допомогою підшипників ковзання (8), які встановлені на рухливій осі (9), укріпленій на ізоляторі (3) і упресовані в напрямну (10) рухливого контакту (1). Необхідне зусилля притиснення рухливого контакту (1) до нерухливого (2) забезпечується за допомогою пружного-податливого вузла: пружини (11) і гвинтового регулятора зусилля (12). Нерухомий контакт (2) закріплений до дугогасильної котушки (13), що у свою чергу електрично зв'язана з полюсом (14) контактора постаченого клемою, нерухливий контакт (2) кріпиться на дугогасильної котушці (13). Дугогасильна котушка (13) виконана у вигляді спирали з повітряними проміжками між витками. Струмознімач (4) рухливого контакту за допомогою гнучкого електричного зв'язку (15) зв'язаний із полюсом (16) контактора постаченого клемою. Магнітна система контактора складається з профільної основи (17), до якої закріплений тримач (18) нерухливого магнітопроводу (19). Рухливий магнітопровід (20), шарнірно закріплений на опорі (21), за допомогою кінематичного зв'язку (22) взаємодіє з пружиною (23), що розмикає. Сердечник нерухливого магнітопроводу (19) охоплює котушка (24), що 5 29021 втягує. Нерухливий і рухливий магнітопровід (19, 20) постачені пружно-податливими, наприклад, пружинними амортизаторами (25). Фіксацію крайнього положення рухливого магнітопроводу (20) при розмиканні контактів (1, 2) контактора здійснює обмежник (26), що закріплений до профільної основи (17). На осі (9) крім рухливи х контактів (1) закріплений і рухливий магнітопровід (20). Несучі вузли контактора встановлені на монтажній рейці (27), яка постачена елементами кріплення для розміщення контактора в розподільних ша фах чи ша фах для розміщення ланцюгів керування електричним агрегатом. Робота контактора електромагнітного здійснюється в такий спосіб. Для наочності, робота контактора розглядається на прикладі взаємодії магнітної системи з контактною групою, представленої одним рухливим (1) і нерухливим контактом (2). Несучі вузли контактора встановлені на монтажній рейці (27). При розімкнутому стані контактів (1, 2) контактора, між площинами, рухливого і нерухливого магнітопроводів (19, 20), що стуляються, великий повітряний проміжок, тому індуктивний опір котушки(24), що втягує, малий. При подачі з пульта керування напруги на котушку(24), що втягує, через малий омічний і індуктивний її опір протікає струм, який значно перевищує номінальний. У результаті цього виникає значне зусилля, що притягає рухливий магнітопровід (20) до нерухливого (19), який встановлений на тримач (18) закріплений до профільної основи (17). Оскільки рухли вий магнітопровід (20) жорстко зв'язаний з валом контактора і, відповідно, із рухливим контактом (1) одночасно відбувається і його поворот. Інерція поворотного руху магнітопроводу гаситься амортизаторами (25). При змиканні магнітопроводів значно збільшується індуктивність котушки (24), що втягує, і струм, який проходить через неї, зменшується до номінального значення. У зімкнутому стані магнітна система може працювати тривалий час без перегріву провідника котушки (24), що втягує. При змиканні магнітопроводів (19, 20) і повороті осі (9) провертаються закріплений до неї ізолятор (3) із усіма закріпленими на ньому елементами - струмознімачем (4) і рухливим контактом (1). При зіткненні рухливого контакту (1) з нерухливим контактом (2) вузол, який регулює відстань між контактами в розімкнутому стані, починає обертатися навколо осі (9), при цьому на рухливому контакті (1) кожного з полюсів контактора пружиною (11) створюється зусилля, що забезпечує необхідний ступінь притиснення контактів (1, 2). Величину зусилля притиснення контактів (1, 2) регулюють за допомогою гвинтового регулятора зусилля (12). Після змикання контактів (1, 2), струм від джерела до споживача надходить по ланцюгу: верхній полюс (14), дугогасильна котушка (13), нерухливий контакт (2), рухливий контакт (1), 6 струмознімач (4), гнучкий провідник (15) і нижній полюс (16). При необхідності переривання електричного ланцюга між джерелом електричного струму і його споживачем з пульта керування розривають електричний ланцюг котушки(24), що втягує. Після зняття напруги у котушці (24), що втягує, енергія стиснутої пружини (11) пружно-податливого вузла і пружини (23), що розмикає, і через кінематичний зв'язок (22) діє на рухливий магнітопровід (20), який шарнірно закріплений на опорі (21). Це надає руху осі (9) контактора і відбувається її поворот. Поворот осі (9) продовжується до зіткнення рухливого магнітопроводу (20) з обмежником (26). Відстань між рухомим і нерухомим контактами (1, 2) регулюють болтом-регулятором (5) і фіксують контргайкою (6), яка одночасно використовується для закріплення рухливого контакту на струмознімачі (4). При виконанні регулювання відстані між контактами (1, 2) болтрегулятор взаємодіє з упором (7). Вільний хід цього вузла забезпечують за допомогою підшипників ковзання (8), які встановлені на рухливій осі (9), укріпленій на ізоляторі (3) і упресовані в напрямну (10) рухливого контакту (1). Ударні навантаження при русі рухливого магнітопроводу (20) при відключенні контактора і його включенні гасяться амортизаторами (25), виконаними з пружини чи іншого пружноподатливого матеріалу, а також обмежником (26) у вигляді стрижневого елемента, покритого пружноподатливим матеріалом. Обмежник (26) служить також для установки первісного зазору між магнітопроводами (19, 20). При відключенні котушки (24), що втягує, енергія стиснутих пружин (11, 23) надає руху валу (9) контактора, що приводить до розмикання рухливого (1) і нерухливого (2) контактів. Розмикання контактів (1, 2) під навантаженням призводить до утворення дуги між ними. Струм дуги протікає через дугогасильну котушку (13). Під впливом електромагнітних сил, що створює дугогасильна котушка - дуга зміщається до кінців контактів і витягається у дуго гасильній камері, де і гаситься остаточно. Контактор, призначений для експлуатації в установках, де струми мають значні номінальні величини. Ці струми визначають виникнення дуги при розриві струмоведучи х елементів. У зв'язку з цим надійна робота контактора можлива тільки за умови періодичного технічного обслуговування, що полягає в перевірці поверхні поверхонь контактної групи і взаємодії рухливи х частин. Дослідно-промислові випробування контактора електромагнітного показали його високу експлуатаційну надійність при використанні в промислових установках, що передбачає багаторазове з'єднання і роз'єднання електричного ланцюга. 7 29021 8
