Несуча рама робочого устаткування гідравлічного екскаватора

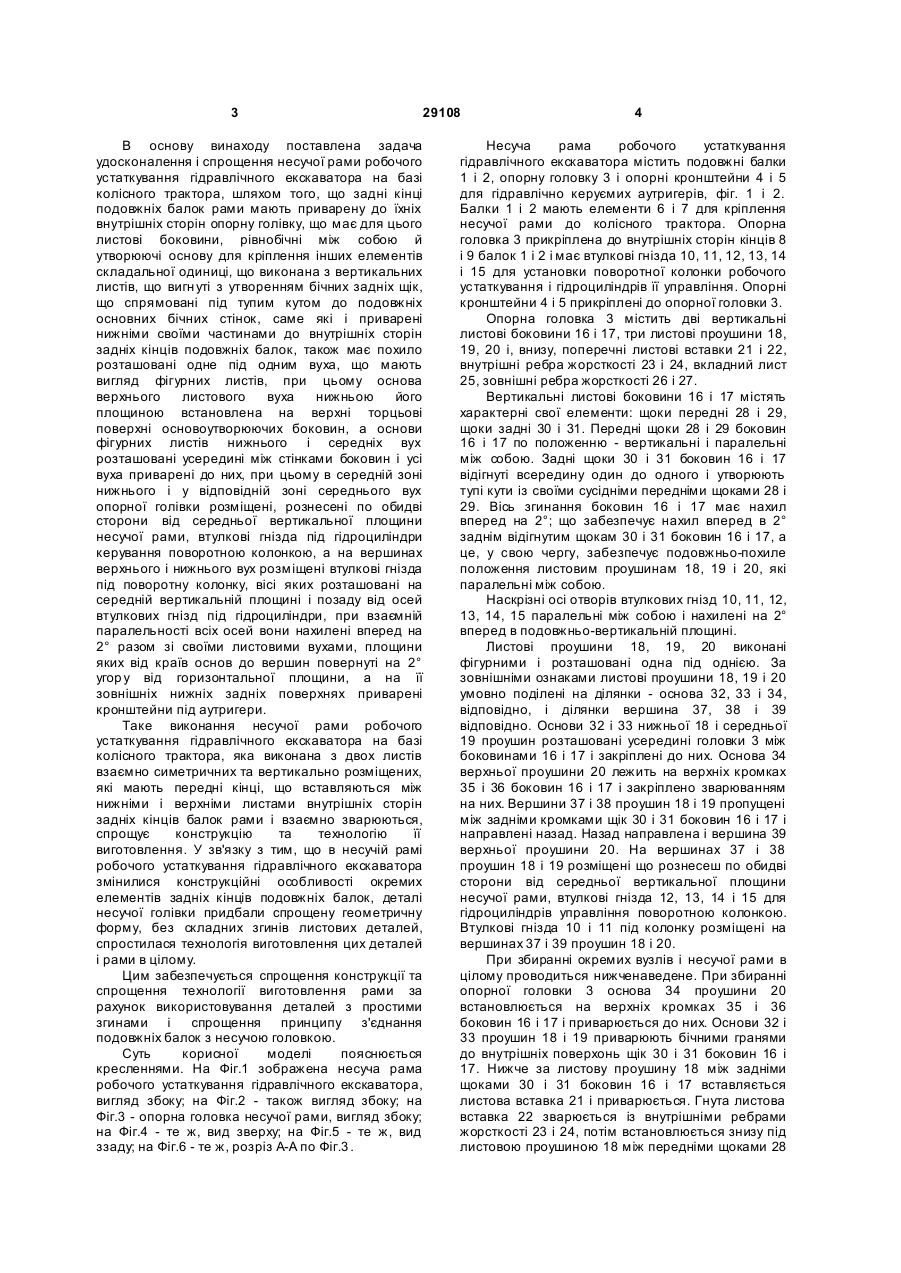

Несуча рама робочого обладнання гідравлічного екскаватора на базі колісного трактора, що містить подовжні балки з елементами для кріплення несучої рами до трактора, опорну головку, що приварена до внутрішніх боків задніх кінців подовжніх балок і має втулкові гнізда для установки поворотної колонки робочого устаткування і гідровузлів її керування, також має приварені кронштейни для установки гідрокерованих аутригерів, яка відрізняє ться тим, що подовжні балки рами мають приварену до внутрішніх боків їхніх задніх кінців опорну головку, що має для цього листові боковини, рівнобіжні між собою й утворюючі основу для кріплення інших елементів складальної одиниці, що виконана з вертикальних листів, що вигнуті з утворенням бічних задніх щік, що спрямовані під тупим кутом до подовжніх основних U 2 (19) 1 3 29108 В основу винаходу поставлена задача удосконалення і спрощення несучої рами робочого устаткування гідравлічного екскаватора на базі колісного трактора, шляхом того, що задні кінці подовжніх балок рами мають приварену до їхніх внутрішніх сторін опорну голівку, що має для цього листові боковини, рівнобічні між собою й утворюючі основу для кріплення інших елементів складальної одиниці, що виконана з вертикальних листів, що вигн уті з утворенням бічних задніх щік, що спрямовані під тупим кутом до подовжніх основних бічних стінок, саме які і приварені нижніми своїми частинами до внутрішніх сторін задніх кінців подовжніх балок, також має похило розташовані одне під одним вуха, що мають вигляд фігурних листів, при цьому основа верхнього листового вуха нижньою його площиною встановлена на верхні торцьові поверхні основоутворюючих боковин, а основи фігурних листів нижнього і середніх вух розташовані усередині між стінками боковин і усі вуха приварені до них, при цьому в середній зоні нижнього і у відповідній зоні середнього вух опорної голівки розміщені, рознесені по обидві сторони від середньої вертикальної площини несучої рами, втулкові гнізда під гідроциліндри керування поворотною колонкою, а на вершинах верхнього і нижнього вух розміщені втулкові гнізда під поворотну колонку, вісі яких розташовані на середній вертикальній площині і позаду від осей втулкових гнізд під гідроциліндри, при взаємній паралельності всіх осей вони нахилені вперед на 2° разом зі своїми листовими вухами, площини яких від країв основ до вершин повернуті на 2° угор у від горизонтальної площини, а на її зовнішніх нижніх задніх поверхнях приварені кронштейни під аутригери. Таке виконання несучої рами робочого устаткування гідравлічного екскаватора на базі колісного трактора, яка виконана з двох листів взаємно симетричних та вертикально розміщених, які мають передні кінці, що вставляються між нижніми і верхніми листами внутрішніх сторін задніх кінців балок рами і взаємно зварюються, спрощує конструкцію та технологію її виготовлення. У зв'язку з тим, що в несучій рамі робочого устаткування гідравлічного екскаватора змінилися конструкційні особливості окремих елементів задніх кінців подовжніх балок, деталі несучої голівки придбали спрощену геометричну форму, без складних згинів листових деталей, спростилася технологія виготовлення цих деталей і рами в цілому. Цим забезпечується спрощення конструкції та спрощення технології виготовлення рами за рахунок використовування деталей з простими згинами і спрощення принципу з'єднання подовжніх балок з несучою головкою. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображена несуча рама робочого устаткування гідравлічного екскаватора, вигляд збоку; на Фіг.2 - також вигляд збоку; на Фіг.3 - опорна головка несучої рами, вигляд збоку; на Фіг.4 - те ж, вид зверху; на Фіг.5 - те ж, вид ззаду; на Фіг.6 - те ж, розріз А-А по Фіг.3 . 4 Несуча рама робочого устаткування гідравлічного екскаватора містить подовжні балки 1 і 2, опорну головку 3 і опорні кронштейни 4 і 5 для гідравлічно керуємих аутригерів, фіг. 1 і 2. Балки 1 і 2 мають елементи 6 і 7 для кріплення несучої рами до колісного трактора. Опорна головка 3 прикріплена до внутрішніх сторін кінців 8 і 9 балок 1 і 2 і має втулкові гнізда 10, 11, 12, 13, 14 і 15 для установки поворотної колонки робочого устаткування і гідроциліндрів її управління. Опорні кронштейни 4 і 5 прикріплені до опорної головки 3. Опорна головка 3 містить дві вертикальні листові боковини 16 і 17, три листові проушини 18, 19, 20 і, внизу, поперечні листові вставки 21 і 22, внутрішні ребра жорсткості 23 і 24, вкладний лист 25, зовнішні ребра жорсткості 26 і 27. Вертикальні листові боковини 16 і 17 містять характерні свої елементи: щоки передні 28 і 29, щоки задні 30 і 31. Передні щоки 28 і 29 боковин 16 і 17 по положенню - вертикальні і паралельні між собою. Задні щоки 30 і 31 боковин 16 і 17 відігнуті всередину один до одного і утворюють тупі кути із своїми сусідніми передніми щоками 28 і 29. Вісь згинання боковин 16 і 17 має нахил вперед на 2°; що забезпечує нахил вперед в 2° заднім відігнутим щокам 30 і 31 боковин 16 і 17, а це, у свою чергу, забезпечує подовжньо-похиле положення листовим проушинам 18, 19 і 20, які паралельні між собою. Наскрізні осі отворів втулкових гнізд 10, 11, 12, 13, 14, 15 паралельні між собою і нахилені на 2° вперед в подовжньо-вертикальній площині. Листові проушини 18, 19, 20 виконані фігурними і розташовані одна під однією. За зовнішніми ознаками листові проушини 18, 19 і 20 умовно поділені на ділянки - основа 32, 33 і 34, відповідно, і ділянки вершина 37, 38 і 39 відповідно. Основи 32 і 33 нижньої 18 і середньої 19 проушин розташовані усередині головки 3 між боковинами 16 і 17 і закріплені до них. Основа 34 верхньої проушини 20 лежить на верхніх кромках 35 і 36 боковин 16 і 17 і закріплено зварюванням на них. Вершини 37 і 38 проушин 18 і 19 пропущені між задніми кромками щік 30 і 31 боковин 16 і 17 і направлені назад. Назад направлена і вершина 39 верхньої проушини 20. На вершинах 37 і 38 проушин 18 і 19 розміщені що рознесеш по обидві сторони від середньої вертикальної площини несучої рами, втулкові гнізда 12, 13, 14 і 15 для гідроциліндрів управління поворотною колонкою. Втулкові гнізда 10 і 11 під колонку розміщені на вершинах 37 і 39 проушин 18 і 20. При збиранні окремих вузлів і несучої рами в цілому проводиться нижченаведене. При збиранні опорної головки 3 основа 34 проушини 20 встановлюється на верхніх кромках 35 і 36 боковин 16 і 17 і приварюється до них. Основи 32 і 33 проушин 18 і 19 приварюють бічними гранями до внутрішніх поверхонь щік 30 і 31 боковин 16 і 17. Нижче за листову проушину 18 між задніми щоками 30 і 31 боковин 16 і 17 вставляється листова вставка 21 і приварюється. Гнута листова вставка 22 зварюється із внутрішніми ребрами жорсткості 23 і 24, потім встановлюється знизу під листовою проушиною 18 між передніми щоками 28 5 29108 і 29 боковин 16 і 17 однієї своєю стінкою, а іншою стінкою лягає на нижні кромки задніх щік 30 і 31 боковин 16 і 17 і приварюється, знизу, під вершину 37 листової проушини 18 і, одночасно, до листової вставки 21, приварюється два зовнішні ребра жорсткості 26 і 27. Для збирання несучої рами в цілому, її балки 1 і 2 фіксуються згідно настановному розміру передні кінці 40 і 41 боковин 16 і 17 головки 3 вставляють між верхніми і нижніми листами задніх кінців 8 і 9 балок 1 і 2 і зварюються. Приварюють накладні допоміжні елементи 42, 43, 44, 45, 46, 47, 48 та 49.До торців задніх кінців 8 і 9 балок 1 і 2 приварюються накладки 50 і 51. Опорні кронштейни 4 і 5 приварюються до нижніх зовнішніх поверхонь головки 3 в місцях задніх щік 30 і 31 боковин 16 і 17. Опорні кронштейни 4, 5 додатково підкріплені ребрами 52 і 53. У зв'язку з тим, що в несучій рамі робочого устаткування гідравлічного екскаватора змінилися конструкційні особливості окремих елементів задніх кінців подовжніх балок, деталі несучої головки придбали спрощену геометричну форму, без складних згинів листових деталей, спростилася технологія виготовлення цих деталей і рами в цілому. Джерела інформації: 1. Патент США №4087009, МКВ Е02F3/72, опубл. 1978. 2. Несуча рама робочого уста ткування гідравлічного екскаватора. Патент України №26330, МКВ Е02F3/38, Е02F9/08, опубл. бюл.№5, 1999. 6 7 29108 8
