Механізм поперечного переміщення екскаваторного обладнання
Номер патенту: 29107
Опубліковано: 10.01.2008
Формула / Реферат
Механізм поперечного переміщення екскаваторного обладнання, що містить напрямні елементи у вигляді балки, розміщеної на задній поперечній рамі, каретку, напрямні сухарі, затискні сухарі з затискачами, кронштейни із шарнірними гніздами для установки гідроциліндрів і поворотної колонки, який відрізняється тим, що напрямні елементи виконані у вигляді двох горизонтальних балок скобоподібного перерізу, кожен затискний сухар розміщено всередині балки скобоподібного перерізу, а напрямні сухарі виконані у вигляді розпірних втулок, які розміщені між кромками щік напрямних балок.
Текст

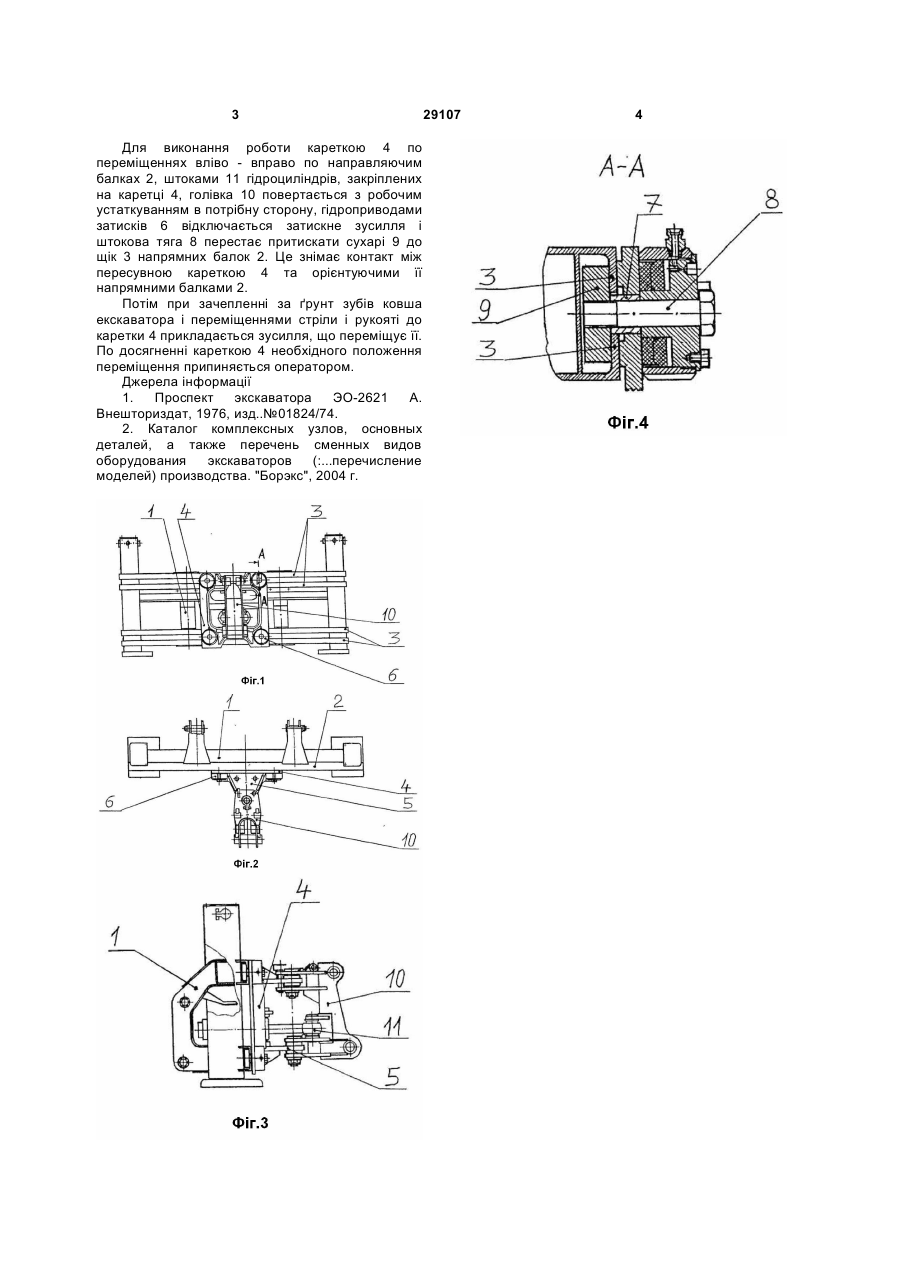

Механізм поперечного переміщення екскаваторного обладнання, що містить напрямні елементи у вигляді балки, розміщеної на задній 3 Для виконання роботи кареткою 4 по переміщеннях вліво - вправо по направляючим балках 2, штоками 11 гідроциліндрів, закріплених на каретці 4, голівка 10 повертається з робочим устаткуванням в потрібну сторону, гідроприводами затисків 6 відключається затискне зусилля і штокова тяга 8 перестає притискати сухарі 9 до щік 3 напрямних балок 2. Це знімає контакт між пересувною кареткою 4 та орієнтуючими її напрямними балками 2. Потім при зачепленні за ґрунт зубів ковша екскаватора і переміщеннями стріли і рукояті до каретки 4 прикладається зусилля, що переміщує її. По досягненні кареткою 4 необхідного положення переміщення припиняється оператором. Джерела інформації 1. Проспект экскаватора ЭО-2621 А. Внешториздат, 1976, изд..№01824/74. 2. Каталог комплексных узлов, основных деталей, а также перечень сменных видов оборудования экскаваторов (:...перечисление моделей) производства. "Борэкс", 2004 г. 29107 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism for transverse displacement of excavator equipment
Автори англійськоюLopachuk Vadym Leonidovych, Luts Viktor Petrovych
Назва патенту російськоюМеханизм поперечного перемещения экскаваторного оборудования
Автори російськоюЛопачук Вадим Леонидович, Луц Виктор Петрович, Луць Виктор Петрович
МПК / Мітки
МПК: E02F 3/34
Мітки: екскаваторного, переміщення, механізм, поперечного, обладнання
Код посилання
<a href="https://ua.patents.su/2-29107-mekhanizm-poperechnogo-peremishhennya-ekskavatornogo-obladnannya.html" target="_blank" rel="follow" title="База патентів України">Механізм поперечного переміщення екскаваторного обладнання</a>
