Пристрій для біоелектростимуляції

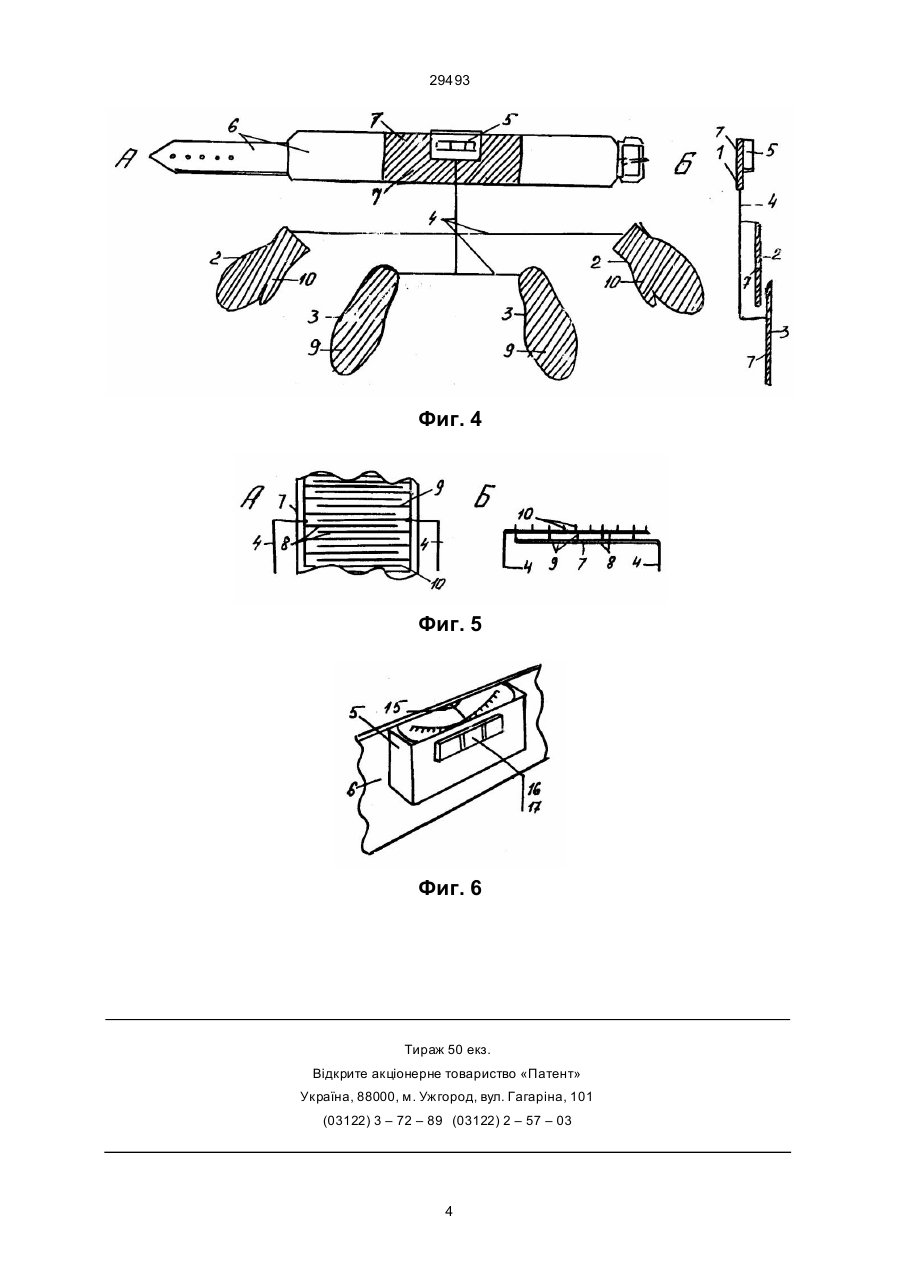

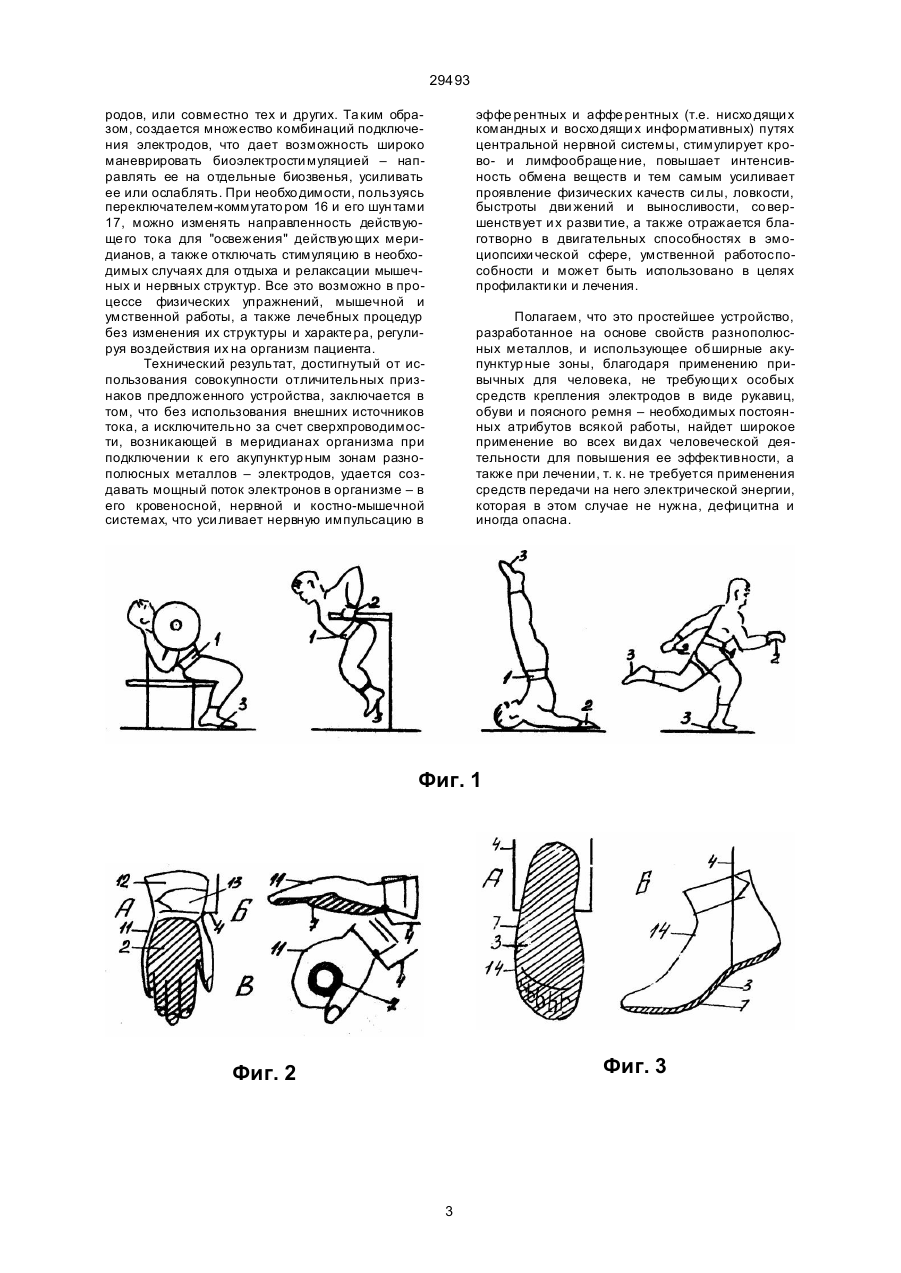

Устройство для биоэлектрости муляции, содержащее че хол по форме и размерам стимулирующих частей тела, при этом чехол оснащен застежками и средством передачи стимулирующе го воздействия, отличающееся тем, что че хол со держит эластичные оболочки, кото рые выполнены в виде пояса, рукавиц и обуви, с элементами крепления, и соединены со средством передачи сти мулирующе го воздействия, а средство передачи стимулирующе го воздействия на эластичные оболочки чехла выполнено в виде электродов из эластичного токопроводящего материала, который состоит из нитей металлов, обладающи х противоположными электрическими потенциалами, в форме части пояса, ладоней и подошв, закрепленных, соответственно на поясе, в рукавицах и обуви с возможностью электрического контакта с телом пациента и переключения взаимосвязи электродов через электрически связанные с ними и закрепленные на поясе микроамперметр и переключатель. В.Ш. (13) 29493 (11) UA материалоемкость и дороговизну. К тому же, требуется электропитание и возникает связанная с ним необхо димость защи ты от электротока. В силу конструктивной сложности и дороговизны это устройство-прототип мало используется в лечебно-профи лактической практике, а его эффективность недостаточна из-за пассивности в процессе процедуры двига тельного аппарата пациента, что характерно для массажа вообще и массажа как средства психо фи зиологического воздействия в процессе лечения и физической тренировки. Предложенное изобретение решает задачу уп рощения конструкции и устройства и расширения его функций – использование не только при массаже, но и при физических уп ражнениях, диапазон которых при стимуляции может быть расширен с включением упражнений без снарядов и со снарядами, при выполнении которых это устройство существенно повышает эффективность тренировочных и лечебных воздействий на пациента. Поставленная задача решена тем, что в устройстве для биоэлектрической стимуляции, содержащем чехол по форме и размерам стимулирующи х частей те ла и при этом чехол оснащен застежками и средством передачи стимулирующе го воздействия, согласно предполагаемому (19) Изобретение относится к медицине и спорту, в частности, к устройствам для биоэлектростимуляции в спортивной деятельности и при проведении профилактических и лечебных процедур. Наиболее близким по технической сущности является устройство для массажа, содержащее чехол по размерам массируемой части тела с элемента ми крепления его к телу и пневмокамерами, герметично соединенными с генератором пульсирующего давления газа, при этом оно содержит генератор возвратно-поступательных движений с приводом, кулачковый механизм с массажными стержнями, соединенными с чехлом, и блок управления генератора [1]. Недостаток прототипа состоит в том, что воздействие на тело пациента, поступающее через чехольчатую обо лочку от источника этого воздействия, подается извне от ге нерато ра управляемого вручную посредством блока управления. Она не зависит от состояния его организма. Это биомеханическое воздействие, воспринимаемое через пневмокамеры, которые можно рассматривать здесь как закрепленные в чехольчатой оболочке электроды, поступает от сложных электромеха нических устройств (генератор, пневмокамера, трубопроводы и пр.). Все это создает конструктивную сложность устройства, его C2 ____________________ 29493 изобретению, чехол содержит оболочки, которые выполнены в ви де пояса, рукавиц и обуви с элементами крепления, и соединены со средством передачи сти мулирующе го воздействия, а средство передачи стимулирующе го воздействия на эластичные оболочки чехла выполнено в виде электродов из эластичного токопопроводяще го материала, который состоит из нитей металлов, обладающи х противоположными электрическими потенциалами, например, меди, цинка, в форме части пояса, ладоней и подошв, закрепленных, соответственно, на поясе, в рукавицах и обуви с возможностью электрического контакта с телом пациента и переключения взаимосвязи электродов через электрически связанные с ними и закрепленные на поясе микроамперметр и переключатель. Реализован новый вид биоэлектростимуляции, состоящий в том, что с применением металлических разнополюсных электродов возбуждается и усиливается до условий сверхпроводимости поток электродов внутри тела пациента, движения их по меридианам тела, которыми являются сосуды и нервные образования. Этот поток электродов и создает биоэлектрический эффект, бла готворно проявляющийся во время физической тренировки – способствует более эффективному развитию и совершенствованию физических качеств – силы, выносливости, быстроты и других. Электроды при этом выполнены попарно, с возможностью смены их и смены тем самым потенциалов, а с ними – и направления движения электродов, что еще больше повышает эффект тренировки и обеспечивает профи лактическое и лечебное воздействие на пациента. Сущность предлагаемого поясняется чертежом, где на фиг. 1 даны некото рые варианты использования биоэлектростимулирующе го устройства; на фиг. 2 – дана рукавица с кисте вым электродом: А – вид свер ху, Б – вид сбоку, В – при захвате снаряда; на фиг. 3 – да на обувь с подошвенным электродом: А – вид снизу, Б – вид сбоку; на фиг. 4 – дана принципиальная электрическая схема устройства: А – вид спереди, Б – вид сбоку; на фиг. 5 – дан фрагмент электродной контактной поверхности: А – вид свер ху, Б – вид сбоку; на фиг. 6 – индикатор обратной связи – фрагмент передней части пояса. Устройство для биоэлектростимуляции содержит комплект электродов, состоящий из поясного 1 электрода, пары ладонных (кистевых) 2 и пары подошвенных 3 электродов, свя занных между со бой наружной ветвью 4 общей электрической цепи, в которой включен индикатор обратной связи 5 в виде устройства, имеюще го микроамперметр и переключатель электрически связанные с указанными электродами. Поясной электрод 1 – это пояс 6, на котором посередине имеется электродный участок, технология которого дана на фиг. 4 и 5. Электродная контактная с телом пациента поверхность пленки 7 этого участка имеет каналы 8, в которые вклеены с одинаковым шагом через один, с небольшим выступом над поверхностью, мягкие, например, медные 9 и цинковые 10 нити, т.е. из металлов, обладающи х соответственно положительным и отрицательным потенциалом. Они электрически соединены с наружной ветвью 4 общей электрической цепи, включающей меридианы, имеющие ся в теле пациента вдоль кровеносных и нервных стволов и нахо дящиеся между акупунктурными зонами. Эти зоны (Захрьина-Геда и другие) расположены на поверхности те ла и представляют собой сосредото ченные биологических активных точек (БАТ), расположенных, главным образом, на ладонях, подошвах и, в значительной мере, на поясничной части и во ротниковой части туловища, где и размеще ны электроды 1, 2, 3. Ладонный электрод 2 выполнен аналогичным образом и имеет вид мягкой прочной контактной пленки 7, электрически связанной с наружной ветвью 4 общей электрической цепи и прикреплен к ладонной поверхности рукавицы (или перчатки) 11, выполненной из прочного упруго-эластичного материала (например, из капроновой сетки). Манжеты 12 этой рукавицы имеют застежку фиксации, например, липучку 13. Подошвенный электрод 3 выполнен так же и прикреплен к подошвенной поверхности носочного изделия или обуви 14 из подобного же материала, прилегающе го к подошвенной части стопы человека. Наружная ветвь 4 электрической цепи образована из проводника первого рода – гибкого, прочного, легкого и тонкого многожильного кабеля из проводов с возможностью меньшим электрическим сопротивлением. Индикатор обратной связи 5 выполнен на базе микроамперметра 15, связанного с переключателем, через кнопочный коммутатор 16 с шунтами 17 и с электродами 1, 2, 3. Шкала микроамперметра направлена к лицу пациента. Устройство работает следующим образом. Устройство можно использовать для биоэлектрости муляции при всех ви дах фи зических упраж нений, во время ходьбы и бега, в висе и в упоре, со снарядами, на снарядах и без снарядов. Во всех случаях одевают и закрепляют пояс электродом, а также ладонные 2 и подошвенные 3 электроды при использовании соответствующи х рукавиц 11, обуви 15 и пояса 6. Обращают внимание на полное и плотное прилегание поверхностей указанных электродов к поверхности желательного обезжиренного тела. О наличии должного контакта убеждаются по показаниям стрелки микроамперметра 15. Затем приступают к выполнению упражнений физической работы или лечебной процедуры. Посредством кнопочного коммута тора 16 переключате ля подключают ту наружную ветвь общей электрической цепи, которая подсоединяет тот или иной электрод: ручной или ножной, в зависимости от ха рактера работы. Можно подключать и обе ветви одновременно, включая в стимуляцию как руки, так и ноги, одновременно, либо попеременно. В процессе работы периодически можно изменять направление движения электронов в общей цепи на противоположное, для чего, пользуясь тем же кнопочным коммута тором 16, включая либо подачу тока с поясного электрода 1 (сего медных частей 9) на ручные 2 и ножные 3 (на их цинковые нити 10), а затем, наоборот, подключают нити 10 поясного электрода 1 к нитям 9 ручного или ножного элект 2 29493 родов, или совместно тех и других. Та ким образом, создается множество комбинаций подключения электродов, что дает возможность широко маневрировать биоэлектрости муляцией – направлять ее на отдельные биозвенья, усиливать ее или ослаблять. При необхо димости, пользуясь переключателем-коммутато ром 16 и его шун тами 17, можно изменять направленность действующе го тока для "освежения" действующих меридианов, а также отключать стимуляцию в необходимых случаях для отдыха и релаксации мышечных и нервных структур. Все это возможно в процессе физических упражнений, мышечной и умственной работы, а также лечебных процедур без изменения их структуры и характе ра, регулируя воздействия их на организм пациента. Технический результат, достигнутый от использования совокупности отличительных признаков предложенного устройства, заключается в том, что без использования внешних источников тока, а исключительно за счет сверхпроводимости, возникающей в меридианах организма при подключении к его акупунктур ным зонам разнополюсных металлов – электродов, удается создавать мощный поток электронов в организме – в его кровеносной, нервной и костно-мышечной системах, что уси ливает нервную импульсацию в эффе рентных и аффе рентных (т.е. нисхо дящи х командных и восхо дящи х информативных) путях центральной нервной системы, стимулирует крово- и лимфообраще ние, повышает интенсивность обмена веществ и тем самым усиливает проявление физических качеств си лы, ловкости, быстроты дви жений и выносливости, со вершенствует и х разви тие, а также отражается благотворно в двигательных способностях в эмоциопсихи ческой сфере, умственной работоспособности и может быть использовано в целях профилакти ки и лечения. Полагаем, что это простейшее устройство, разработанное на основе свойств разнополюсных металлов, и использующее обширные акупунктур ные зоны, благодаря применению привычных для человека, не требующи х особых средств крепления электродов в виде рукавиц, обуви и поясного ремня – необходимых постоянных атрибутов всякой работы, найдет широкое применение во всех ви дах человеческой деятельности для повышения ее эффективности, а также при лечении, т. к. не требуется применения средств передачи на него электрической энергии, которая в этом случае не нужна, дефицитна и иногда опасна. Фиг. 1 Фиг. 3 Фиг. 2 3 29493 Фиг. 4 Фиг. 5 Фиг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
