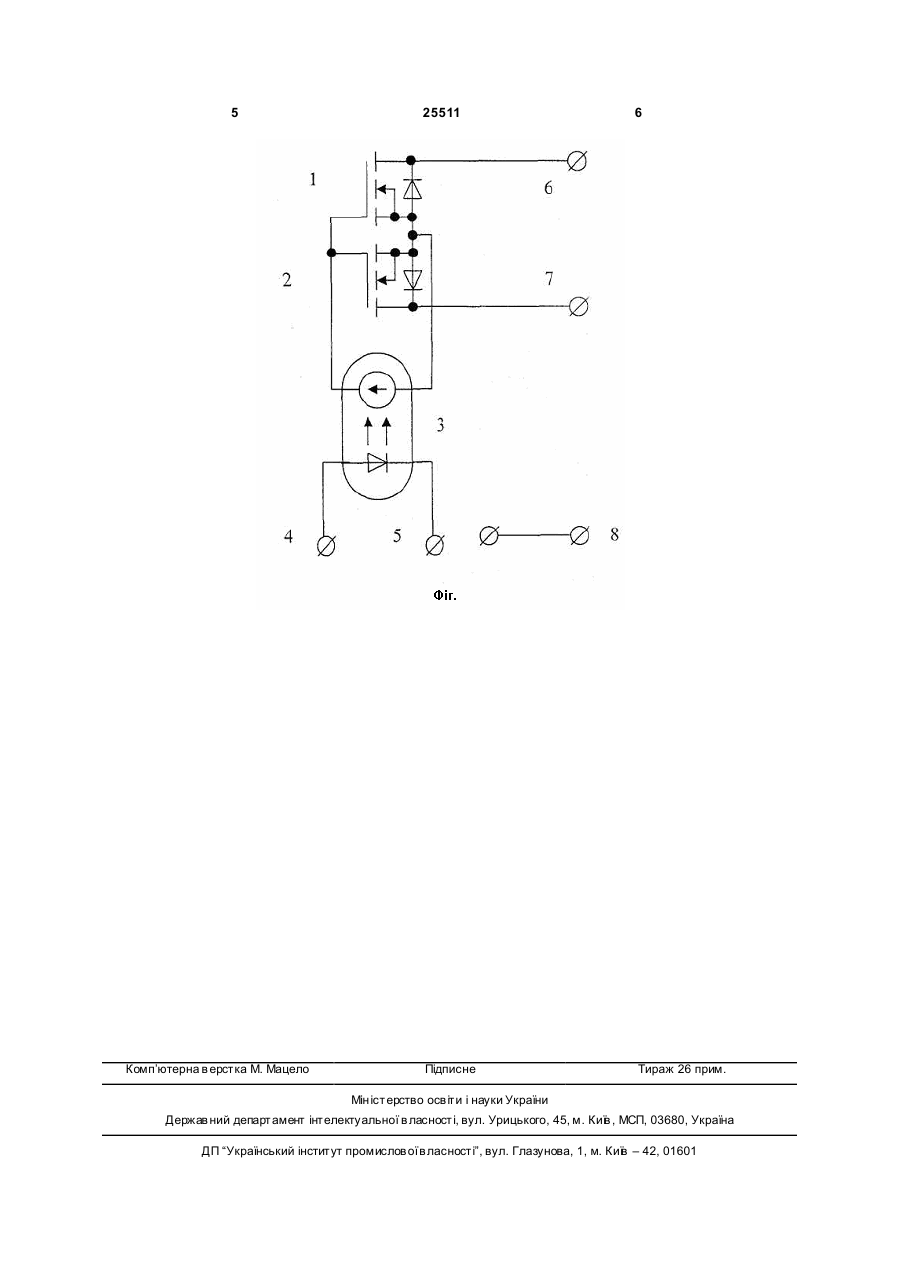

Двополярний ключ, який містить вхідну, вихідну, спільну шини, шину керування і додаткову шину керування, який відрізняється тим, що до нього введені перший та другий ключові нормально-відкриті МДН-транзистори із вмонтованими вихідними захисними діодами та затворами збідненого типу і оптрон, який містить пару світлодіод-фотовольтаїчний елемент, при цьому витоки транзисторів з’єднані між собою та з першим виводом фотовольтаїчного елемента оптрона, затвори транзисторів з’єднані між собою та з другим виводом фотовольтаїчного елемента оптрона, стоки першого та другого транзисторів з’єднані відповідно з вхідною та вихідною шинами, шина керування з’єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування.

Текст

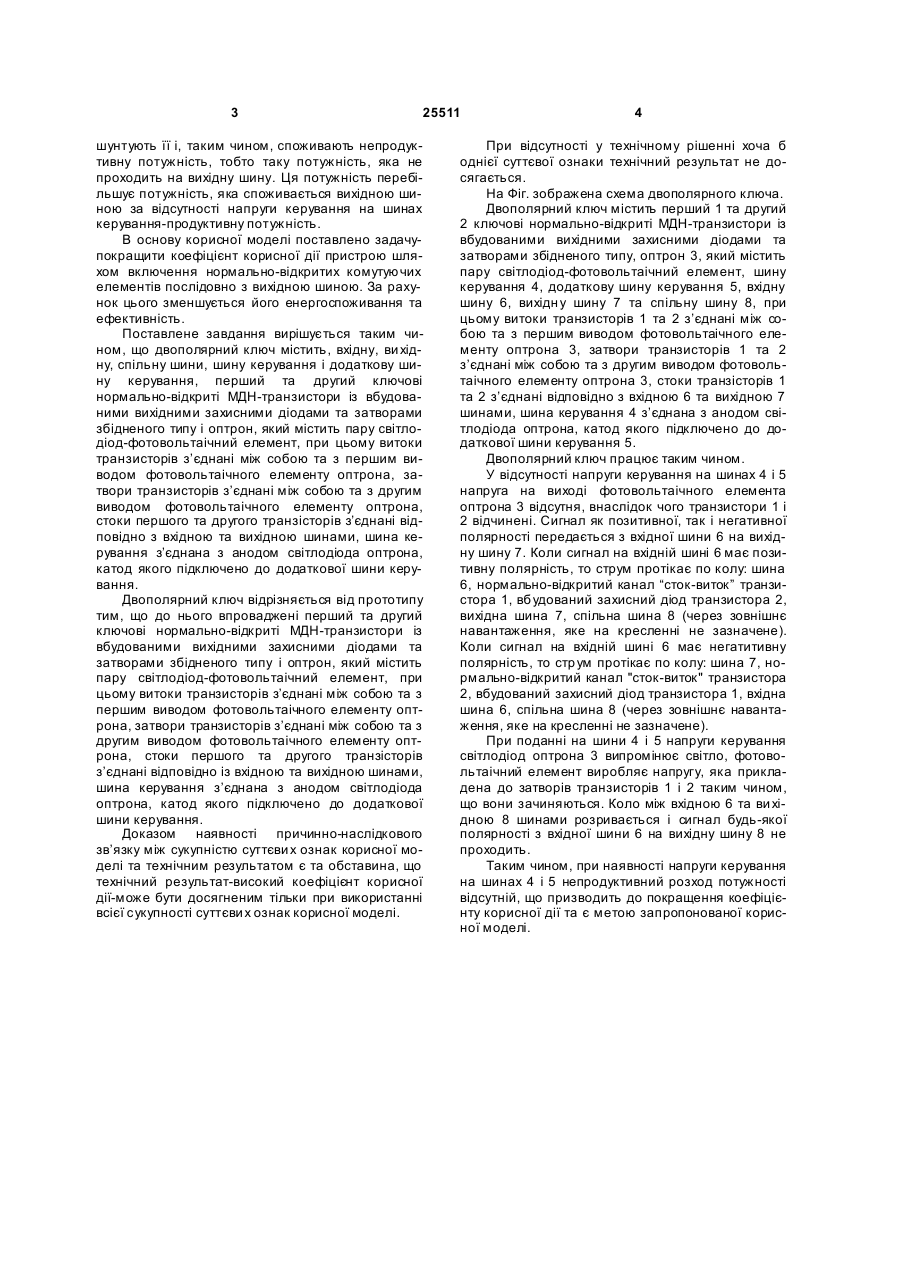

Двополярний ключ, який містить вхідну, ви хідну, спільну шини, шину керування і додаткову шину керування, який відрізняється тим, що до нього введені перший та другий ключові нормально 3 25511 шунтують її і, таким чином, споживають непродуктивну потужність, тобто таку потужність, яка не проходить на вихідну шину. Ця потужність перебільшує потужність, яка споживається вихідною шиною за відсутності напруги керування на шинах керування-продуктивну потужність. В основу корисної моделі поставлено задачупокращити коефіцієнт корисної дії пристрою шляхом включення нормально-відкритих комутуючих елементів послідовно з вихідною шиною. За рахунок цього зменшується його енергоспоживання та ефективність. Поставлене завдання вирішується таким чином, що двополярний ключ містить, вхідну, ви хідну, спільну шини, шину керування і додаткову шину керування, перший та другий ключові нормально-відкриті МДН-транзистори із вбудованими вихідними захисними діодами та затворами збідненого типу і оптрон, який містить пару світлодіод-фотовольтаічний елемент, при цьому витоки транзисторів з’єднані між собою та з першим виводом фотовольтаічного елементу оптрона, затвори транзисторів з’єднані між собою та з другим виводом фотовольтаічного елементу оптрона, стоки першого та другого транзісторів з’єднані відповідно з вхідною та вихідною шинами, шина керування з’єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування. Двополярний ключ відрізняється від прототипу тим, що до нього впроваджені перший та другий ключові нормально-відкриті МДН-транзистори із вбудованими вихідними захисними діодами та затворами збідненого типу і оптрон, який містить пару світлодіод-фотовольтаічний елемент, при цьому витоки транзисторів з’єднані між собою та з першим виводом фотовольтаічного елементу оптрона, затвори транзисторів з’єднані між собою та з другим виводом фотовольтаічного елементу оптрона, стоки першого та другого транзісторів з’єднані відповідно із вхідною та вихідною шинами, шина керування з’єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування. Доказом наявності причинно-наслідкового зв’язку між сукупністю суттєви х ознак корисної моделі та технічним результатом є та обставина, що технічний результат-високий коефіцієнт корисної дії-може бути досягненим тільки при використанні всієї сукупності суттєви х ознак корисної моделі. 4 При відсутності у технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається. На Фіг. зображена схема двополярного ключа. Двополярний ключ містить перший 1 та другий 2 ключові нормально-відкриті МДН-транзистори із вбудованими вихідними захисними діодами та затворами збідненого типу, оптрон 3, який містить пару світлодіод-фотовольтаічний елемент, шину керування 4, додаткову шину керування 5, вхідну шину 6, вихідн у шину 7 та спільну шину 8, при цьому витоки транзисторів 1 та 2 з’єднані між собою та з першим виводом фотовольтаічного елементу оптрона 3, затвори транзисторів 1 та 2 з’єднані між собою та з другим виводом фотовольтаічного елементу оптрона 3, стоки транзісторів 1 та 2 з’єднані відповідно з вхідною 6 та вихідною 7 шинами, шина керування 4 з’єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування 5. Двополярний ключ працює таким чином. У відсутності напруги керування на шинах 4 і 5 напруга на виході фотовольтаічного елемента оптрона 3 відсутня, внаслідок чого транзистори 1 і 2 відчинені. Сигнал як позитивної, так і негативної полярності передається з вхідної шини 6 на вихідну шину 7. Коли сигнал на вхідній шині 6 має позитивну полярність, то струм протікає по колу: шина 6, нормально-відкритий канал “сток-виток” транзистора 1, вбудований захисний діод транзистора 2, вихідна шина 7, спільна шина 8 (через зовнішнє навантаження, яке на кресленні не зазначене). Коли сигнал на вхідній шині 6 має негатитивну полярність, то стр ум протікає по колу: шина 7, нормально-відкритий канал "сток-виток" транзистора 2, вбудований захисний діод транзистора 1, вхідна шина 6, спільна шина 8 (через зовнішнє навантаження, яке на кресленні не зазначене). При поданні на шини 4 і 5 напруги керування світлодіод оптрона 3 випромінює світло, фотовольтаічний елемент виробляє напругу, яка прикладена до затворів транзисторів 1 і 2 таким чином, що вони зачиняються. Коло між вхідною 6 та ви хідною 8 шинами розривається і сигнал будь-якої полярності з вхідної шини 6 на вихідну шину 8 не проходить. Таким чином, при наявності напруги керування на шинах 4 і 5 непродуктивний розход потужності відсутній, що призводить до покращення коефіцієнту корисної дії та є метою запропонованої корисної моделі. 5 Комп’ютерна в ерстка М. Мацело 25511 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Bipolar key

Автори англійською

Butenko Volodymyr Mykhailovych, Chub Serhii Hryhorovych

Назва патенту російською

Двухполярный ключ

Автори російською

Бутенко Владимир Михайлович, Чуб Сергей Григорьевич

МПК / Мітки

МПК: H03K 17/62

Мітки: двополярний, ключ
