Пристрій для вентилювання взуття

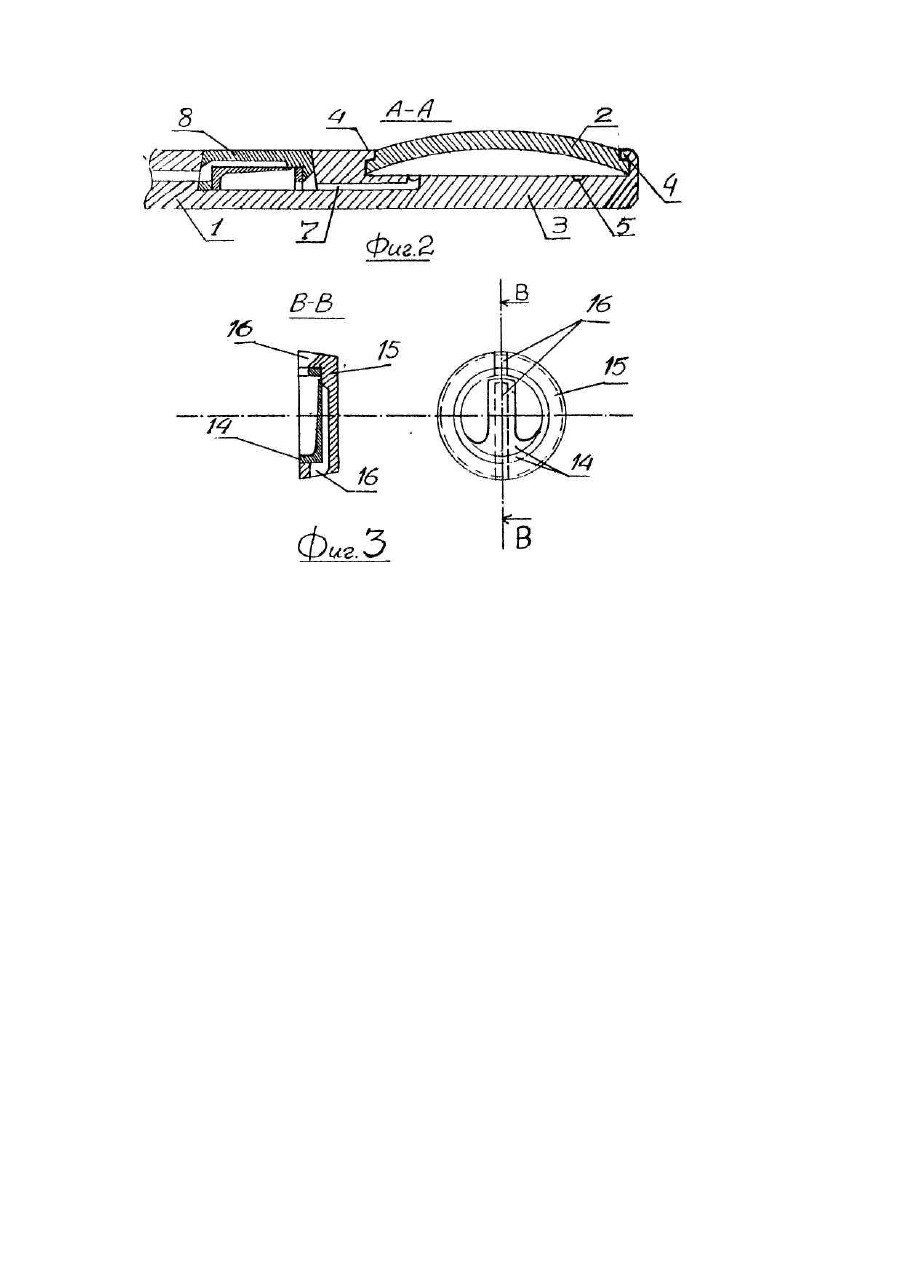

Изобретение относится к обувной промышленности и может быть использовано для повышения качества вентиляции обуви во время ходьбы. Известно устройство для вентилирования обуви, содержащее поршневой насос и систему подвода и отвода воздуха [Авт.св.СССР № 350453, кл. А 43 В 7/06]. Недостатком устройства является низкое качество вентилирования обуви из-за быстрого износа трущихся всухую деталей насоса. Известно устройство для вентилирования обуви, содержащее средство для вентиляции и систему подвода воздуха с воздухозаборной трубкой, смонтированной внутри обуви [Авт.св.СССР № 1169598, кл. А 43 В 7/06]. Недостатком устройства является низкое качество вентилирования обуви и ненадежность устройства изза быстрого износа уплотнения поршня в результате сухого трения о стенки цилиндра и неизбежных перекосов поршня. В основу изобретения поставлена задача усовершенствования устройства для вентилирования обуви путем изменения конструкции с целью придания устройству компактности, простоты и высокого качества вентилирования обуви. Эта задача достигается тем, что устройство выполнено в виде вкладной стельки, а средство вентиляции в виде камеры переменного давления, образующейся гнездом с фиксирующим буртиком, отформованным в задней части стельки и вставленной в него кромкой эластичной упругой мембраной, имеющей форму гнезда, но немного больший периметр, отчего она имеет форму купола и находится в напряженном состоянии. Благодаря напряженному состоянию мембраны обеспечивается достаточная герметичность стыка между кромками гнезда и мембраны. В сжатом состоянии мембрана становится плоской, физически не осушается под ступней, образуя с остальной поверхностью стельки ровную поверхность. Такая конструкция камеры переменного давления обеспечивает устройству для вентилирования обуви компактность, простоту, надежность и высокое качество вентилирования обуви во время ходьбы. На фиг.1 изображен общий вид устройства для вентилирования обуви; на фиг,2 -разрез А-А на фиг.1; на фиг.3 - унифицированный клапан, состоящий из эластичной вставки 14 и корпуса 15 с воздушными каналами 16. Основой устройства является стелька 1 (фиг.1,2), содержащая эластичную упругую мембрану 2 (фиг.2), вставленную в отформованное в стельке 1 гнездо 3 с фиксирующим буртиком 4, Мембрана 2 совместно с гнездом 3 образует средство вентиляции - камеру переменного давления. Дно гнезда имеет канавку 5 для предотвращения вакуумного прилипания мембраны и выхода воздушных каналов 6 и 7 подвода и отвода воздуха. Унифицированные впускной 8 и выпускной 9 клапаны находятся в отформованных в стельке гнездах, каждое из которых, как и корпуса клапанов, имеет форму усеченного конуса, что препятствует самопроизвольному выпадению клапанов из гнезд. Впускной канал 7 проходит внутри отгибаемого выступа 10, имеющего обтекаемую форму, не создающую неудобств при обувании и ходьбе. К выходу канала 7 в выступе 10 подсоединяется конец шлангового воздухозаборника 11, второй конец которого, снабженный фильтром 12 и зажимом 13, крепится при помощи последнего к краю голенища. Устройство работает следующим образом. При нажатии пяткой ноги на мембрану 2 объем камеры уменьшается, в результате чего давление в камере превышает атмосферное и под его действием впускной клапан 8 закрывается, а выпускной 9 открывается и воздух из камеры по каналу 6 поступает в носок обуви, вытесняя оттуда воздух, насыщенный испарениями. При переносе нагрузки с пятки на носок сжатия мембрана принимает прежнюю форму купола, создавая разрежение в камере, вследствие чего атмосферное давление оказывается больше, чем в камере и под его воздействием выпускной клапан 9 закрывается, а впускной клапан 8 открывается и, наружный воздух заполняет камеру. Этим заканчивается цикл работы устройства. За счет выполнения камеры переменного давления герметичной и отсутствия в ее конструкции трущихся деталей обеспечивается надежность и безотказность работы устройства по бесперебойному снабжению стопы новыми порциями свежего воздуха при каждом шаге.
