Ударний роз’єднувач колони труб

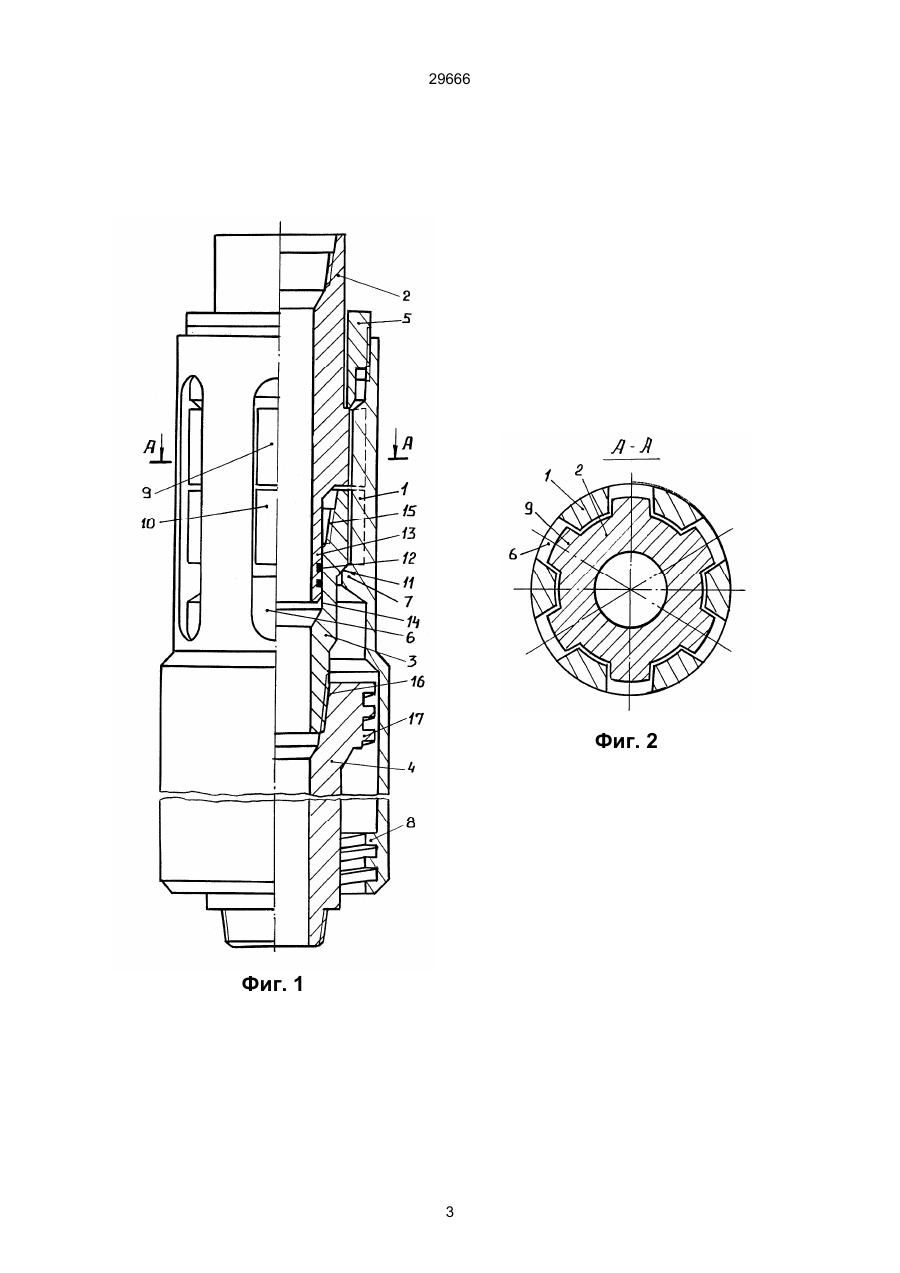

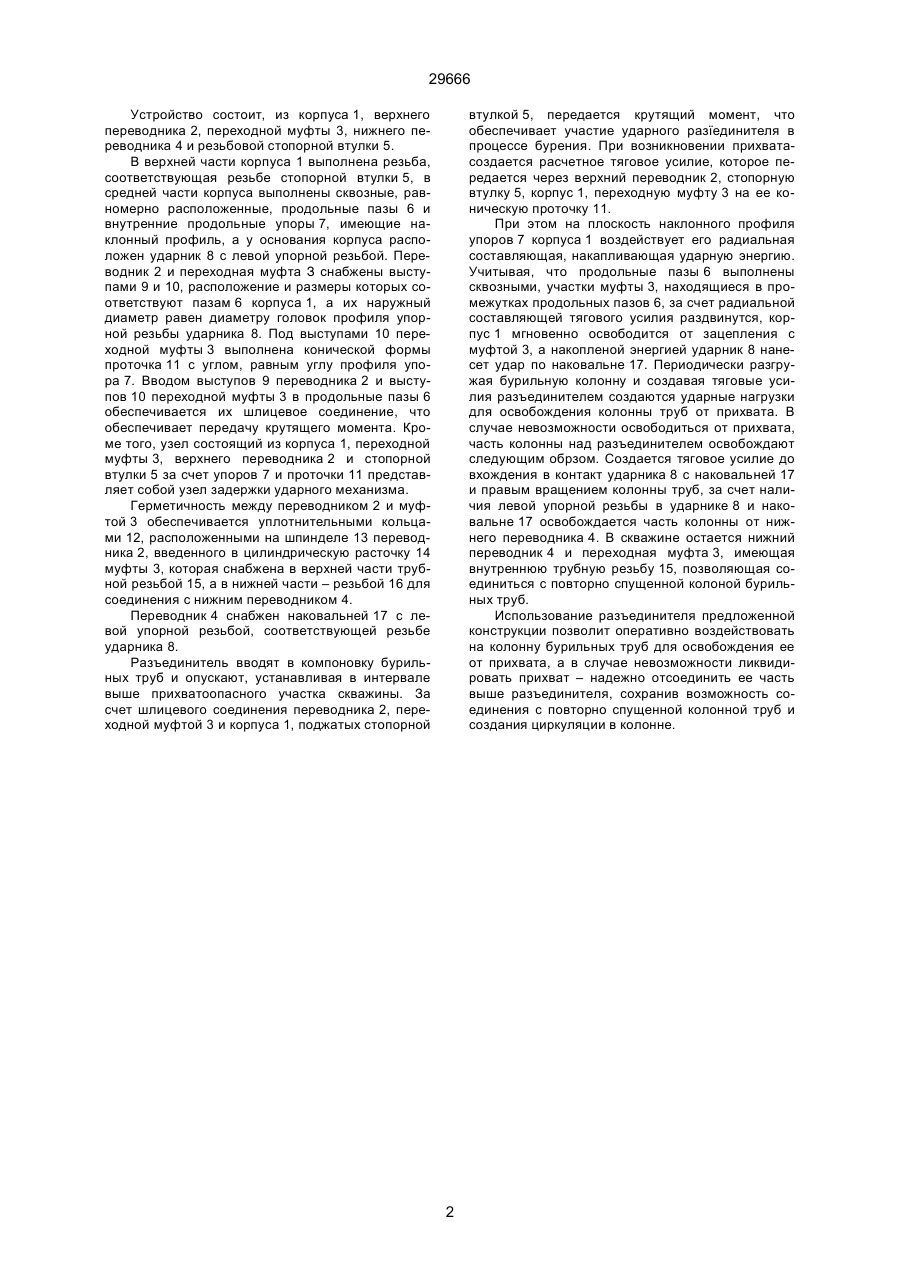

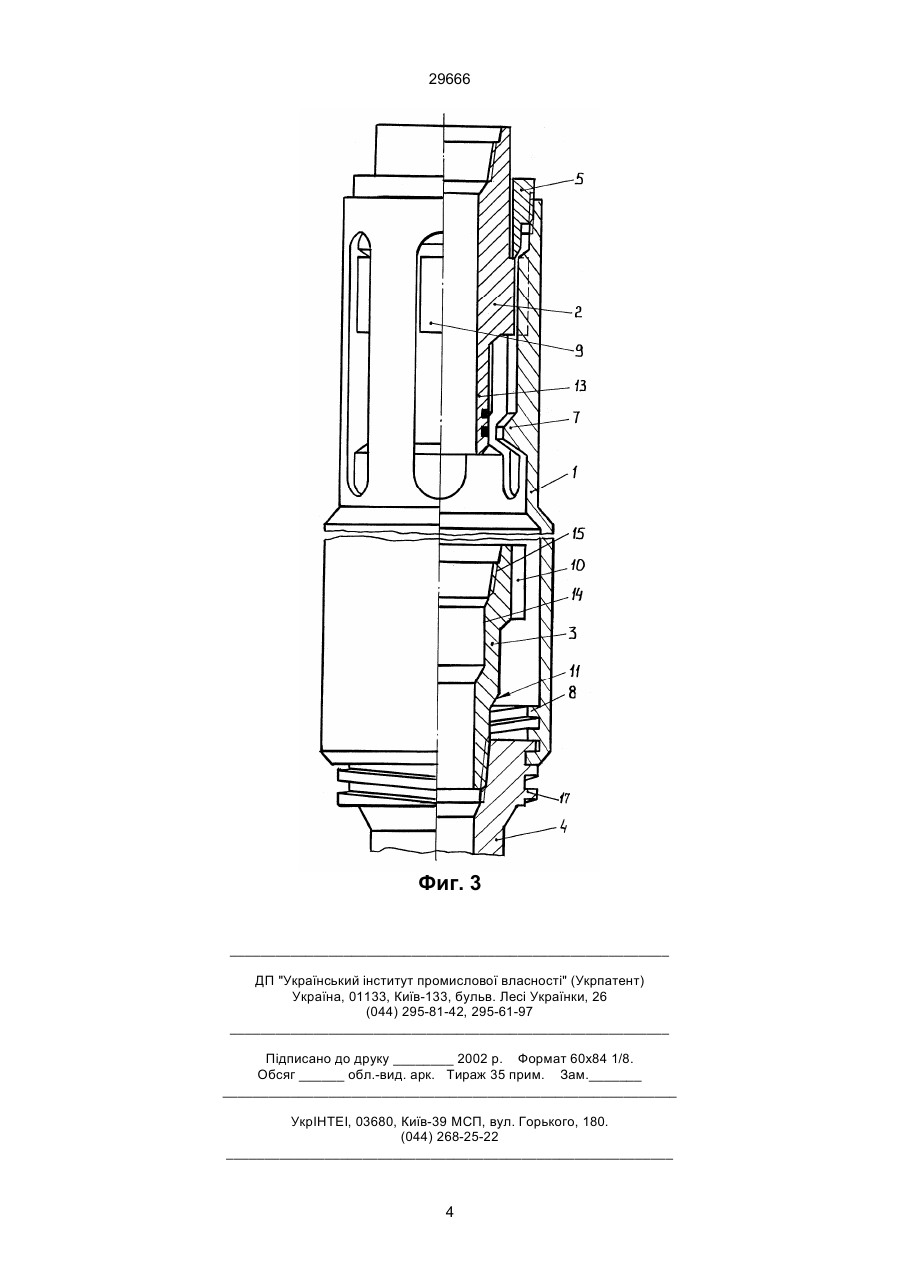

Ударный разъединитель колонны труб, содержащий корпус, верхний переводник со шпинделем и нижний переводник, отличающийся тем, что он снабжен переходной муфтой, имеющей внутреннюю кольцевую расточку и конусную запорную проточку, в верхнем переводнике и переходной муфте равномерно расположены выступы, а в корпусе выполнены ответные сквозные продольные пазы, упоры наклонного профиля, ударник с левой упорной резьбой и стопорная втулка, при этом нижний переводник снабжен наковальней с левой упорной резьбой. (19) (21) 96072855 (22) 16.07.1996 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Шлахтер Ілля Семенович, Локтев Сергій Валентинович, Куль Адам Йосипович, Розенфельд Ілля Михайлович (73) АКЦІОНЕРНЕ ТОВАРИСТВО "УКРГАЗПРОМ" УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРИРОДНИХ ГАЗІВ (ДОЧІРНЄ ПІДПРИЄМСТВО) 29666 Устройство состоит, из корпуса 1, верхнего переводника 2, переходной муфты 3, нижнего переводника 4 и резьбовой стопорной втулки 5. В верхней части корпуса 1 выполнена резьба, соответствующая резьбе стопорной втулки 5, в средней части корпуса выполнены сквозные, равномерно расположенные, продольные пазы 6 и внутренние продольные упоры 7, имеющие наклонный профиль, а у основания корпуса расположен ударник 8 с левой упорной резьбой. Переводник 2 и переходная муфта З снабжены выступами 9 и 10, расположение и размеры которых соответствуют пазам 6 корпуса 1, а их наружный диаметр равен диаметру головок профиля упорной резьбы ударника 8. Под выступами 10 переходной муфты 3 выполнена конической формы проточка 11 с углом, равным углу профиля упора 7. Вводом выступов 9 переводника 2 и выступов 10 переходной муфты 3 в продольные пазы 6 обеспечивается их шлицевое соединение, что обеспечивает передачу крутящего момента. Кроме того, узел состоящий из корпуса 1, переходной муфты 3, верхнего переводника 2 и стопорной втулки 5 за счет упоров 7 и проточки 11 представляет собой узел задержки ударного механизма. Герметичность между переводником 2 и муфтой 3 обеспечивается уплотнительными кольцами 12, расположенными на шпинделе 13 переводника 2, введенного в цилиндрическую расточку 14 муфты 3, которая снабжена в верхней части трубной резьбой 15, а в нижней части – резьбой 16 для соединения с нижним переводником 4. Переводник 4 снабжен наковальней 17 с левой упорной резьбой, соответствующей резьбе ударника 8. Разъединитель вводят в компоновку бурильных труб и опускают, устанавливая в интервале выше прихватоопасного участка скважины. За счет шлицевого соединения переводника 2, переходной муфтой 3 и корпуса 1, поджатых стопорной втулкой 5, передается крутящий момент, что обеспечивает участие ударного разїединителя в процессе бурения. При возникновении прихватасоздается расчетное тяговое усилие, которое передается через верхний переводник 2, стопорную втулку 5, корпус 1, переходную муфту 3 на ее коническую проточку 11. При этом на плоскость наклонного профиля упоров 7 корпуса 1 воздействует его радиальная составляющая, накапливающая ударную энергию. Учитывая, что продольные пазы 6 выполнены сквозными, участки муфты 3, находящиеся в промежутках продольных пазов 6, за счет радиальной составляющей тягового усилия раздвинутся, корпус 1 мгновенно освободится от зацепления с муфтой 3, а накопленой энергией ударник 8 нанесет удар по наковальне 17. Периодически разгружая бурильную колонну и создавая тяговые усилия разъединителем создаются ударные нагрузки для освобождения колонны труб от прихвата. В случае невозможности освободиться от прихвата, часть колонны над разъединителем освобождают следующим обрзом. Создается тяговое усилие до вхождения в контакт ударника 8 с наковальней 17 и правым вращением колонны труб, за счет наличия левой упорной резьбы в ударнике 8 и наковальне 17 освобождается часть колонны от нижнего переводника 4. В скважине остается нижний переводник 4 и переходная муфта 3, имеющая внутреннюю трубную резьбу 15, позволяющая соединиться с повторно спущенной колоной бурильных труб. Использование разъединителя предложенной конструкции позволит оперативно воздействовать на колонну бурильных труб для освобождения ее от прихвата, а в случае невозможности ликвидировать прихват – надежно отсоединить ее часть выше разъединителя, сохранив возможность соединения с повторно спущенной колонной труб и создания циркуляции в колонне. 2 29666 Фиг. 2 Фиг. 1 3 29666 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
