Пристрій для розвантаження ваги колони насоснокомпресорних труб

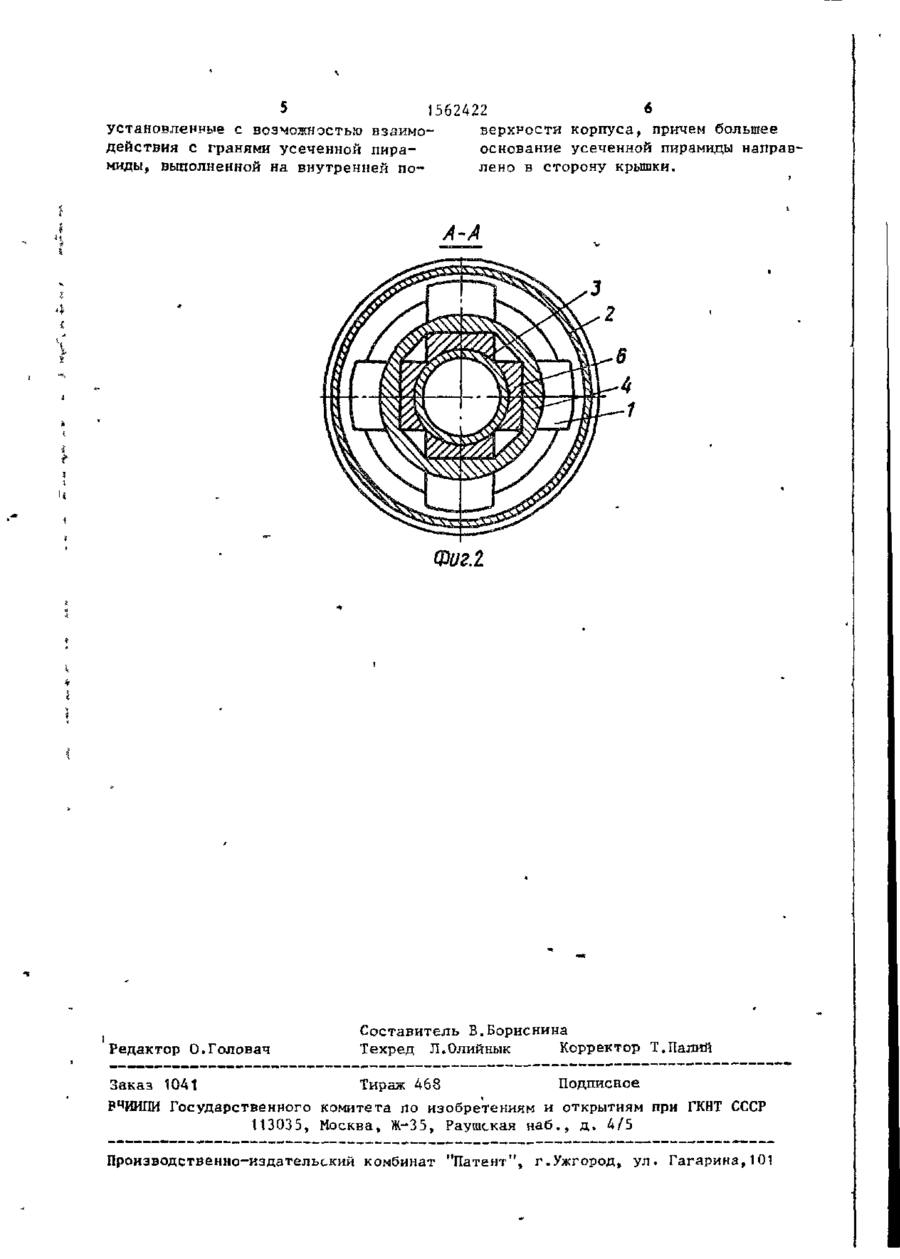

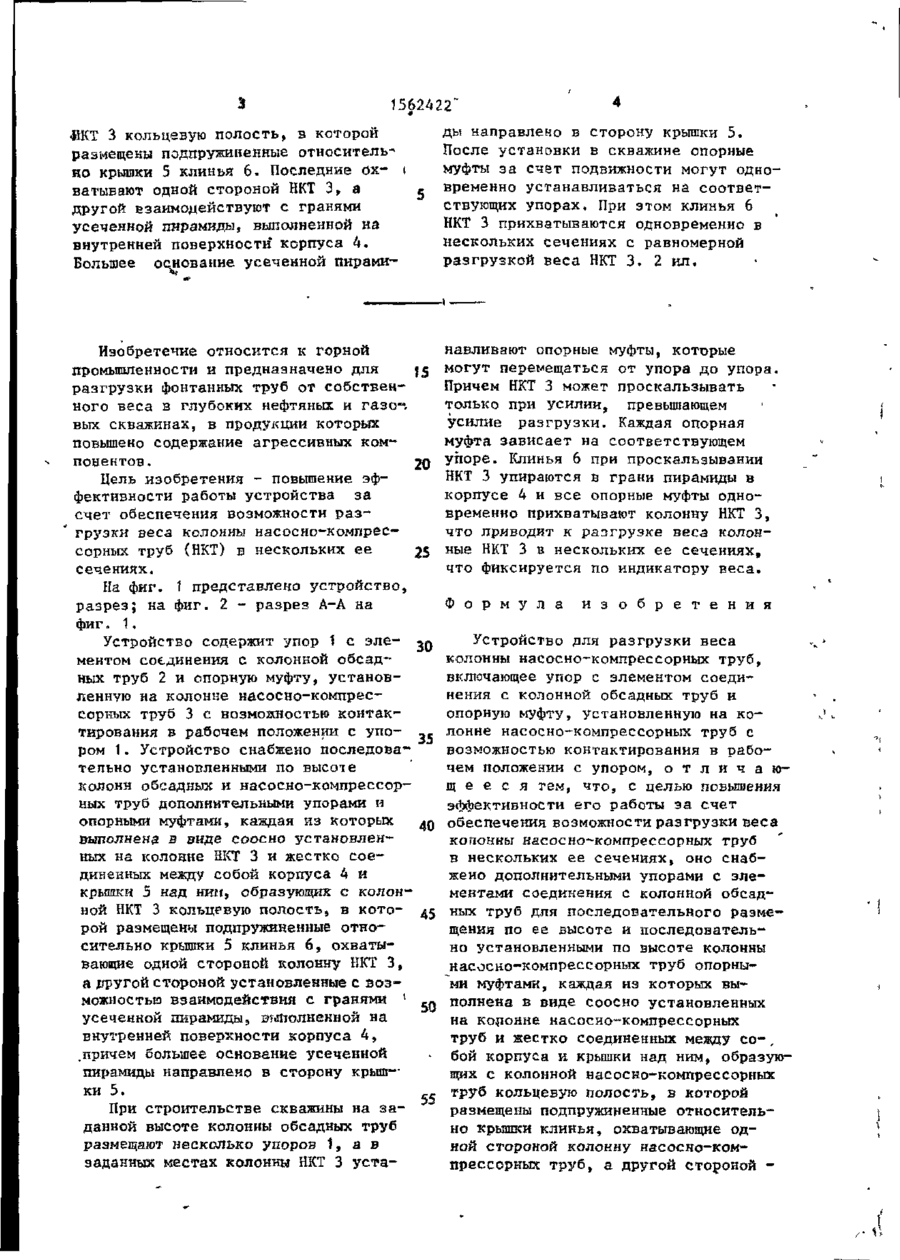

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК -/•*'„' '. !.,•. • : • ' , : (19) S I L 1562422 А1 (51)5 Е 21 В 23/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫГИЯМ ПРИ ГИНТ СССР (21) .4363232/23-03 ' ': (22) 26.01.88 (46) 07.05.90. Бюл. № 17 (71) Украинский научно-исследовательский институт природных газов (72) А.Ю.Мищенко, А.Я.Строгий» В.П.Гнитко и И.А.Бакман (53) 622.245.14 (088.8) ,-. > (56) Патент США № 2228503, кл. 166-208, опублик. 1952. ' Совершенствование подземного скважинног.о оборудования, способов эксплуатации и исследования газовых и газоконденсатных скважин в осложненных условиях на месторождениях УССР. - Отчет по теме 8/79-80. Гос- , регистрация № 80026006, инв. Р В 973008: Харьков, 1980. (54) УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ ВЕСА КОЛОННЫ' НАСОСНО-КОМПРЕССОРНЫХ ТРУБ (57) Изобретение относится к горной промышленности и предназначено для разгрузки фонтанных труб от собственного веса в глубоких скважинах. Цель изобретения - повісаение эффективности работы устройства эа счет обеспечения возможности разгрузки веса колонны насосио-компрессорных труб (НКТ) в нескольких ее сечениях, Устройство содержит последовательно установленные по высоте обсадной колонны 2 и НКТ. 3 упоры 1 и опорные муфты. Каждая из муфт выполнена в виде соосно установленных на НКТ 3 и жестко соединенных между собой корпуса, 4 и крышки 5. Они образуют ilKT 3 кольцевую полость, в которой размещены подпружиненные относительно крышки 5 клинья 6. Последние охватывают одной стороной НКТ 3, а другой взаимодействуют с гранями усеченной пирамиды, выполненной на внутренней поверхности корпуса 4. Большее основание усеченной пирами ды направлено в сторону крышки 5. После установки в скважине опорные муфты за счет подвижности могут одновременно устанавливаться на соответствующих упорах. При этом клинья 6 НКТ 3 прихватываются одновременно в нескольких сечениях с равномерной разгрузкой веса НКТ 3. 2 ил. Изобретение относится к горной промышленности и предназначено для Ї5 разгрузки фонтанных труб от собственного веса в глубоких нефтяных и газо-*. вых скважинах, в продукции которых повышено содержание агрессивных компонентов. 20 Цель изобретения - повышение эффективности работы устройства за счет обеспечения возможности разгрузки веса колонны насосно-компрессорных труб (НКТ) в нескольких ее 25 сечениях. На фиг. Ї представлено устройство, разрез; на фиг. 2 - разрез А-А на фиг. 1, Устройство содержит упор 1 с элементом соединения с колонной обсадных труб 2 и опорную муфту, установленную на колонне насосно-компрессорных труб 3 с возможностью контактирования в рабочем положении с упо35 ром 1. Устройство снабжено последоватепьно установленными по высоте колонн обсадных и насосно-компрессорных труб дополнительными упорами и опорными муфтами, каждая из которых 40 выполнена з виде соосно установленных на колонне НКТ 3 и жестко соединенных между собой корпуса 4 и крышки 5 над ним, образующих с колонной НКТ 3 кольцевую полость, в кото45 рой размещены подпружиненные относительно крышки 5 клинья 6, охватывающие одной стороной колонну НКТ 3, а другой стороной установленные с возможностью взаимодействия с гранями * 50 усеченной пнрамиды9 ВЇЛТОЛНЄКНОЙ на внутренней поверхности корпуса 4, .причем большее основание усеченной пирамиды направлено в сторону крышки 5. навливают опорные муфты, которые могут перемещаться от упора до упора. Причем НКТ 3 может проскальзывать только при усилии, превышающем усилие разгрузки. Каждая опорная муфта зависает на соответствующем упоре. Клинья 6 при проскальзывании НКТ 3 упираются в грани пирамиды в корпусе 4 и все опорные муфты одновременно прихватывают колонну НКТ 3, что приводит к разгрузке веса колонные НКТ 3 в нескольких ее сечениях, что фиксируется по индикатору веса. При строительстве скважины на заданной высоте колонны обсадных труб размещают несколько упоров 1, а Б заданных местах колонны НКТ 3 уста Ф о р м у л а и з о б р е т е н и я Устройство для разгрузки веса колонны насоено-компрессорных труб, включающее упор с элементом соединения с колонной обсадных труб и опорную муфту, установленную на колонне насоено-компрессорных труб с возможностью контактирования в рабочем положении с упором, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности его работы за счет обеспечения возможности разгрузки веса когтонны насоено-компрессорных труб в нескольких ее сечениях, оно снабжено дополнительными упорами с элементами соединения с колонной обсадных труб для последовательного размещения по ее высоте и последовательно установленными по высоте колонны насоено-компрессорных труб опорными муфтами, каждая из которых выполнена в виде соосно установленных на колонне насоено-компрессорных труб и жестко соединенных между со-, бой корпуса и крышки над ним, образующих с колонной насоено-компрессорных труб кольцевую полость, в которой 55 размещены подпружиненные относительно крышки клинья, охватывающие одной стороной колонну насоено-компрессорных труб, а другой стороной 5 1562422 6 установленные с возможностью взаимоверхности корпуса, причем большее действия с гранями усеченной пираоснование усеченной пирамиды направмиды, выполненной на внутренней полено в сторону крышки. Фиг! Редактор О.Головач Составитель В.Бориснина Техред Л.Олийнык Корректор Т.Палий Заказ 1041 Тираж 468 Подписное РЧЦИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
