Пристрій для видалення пробок в експлуатаційних свердловинах

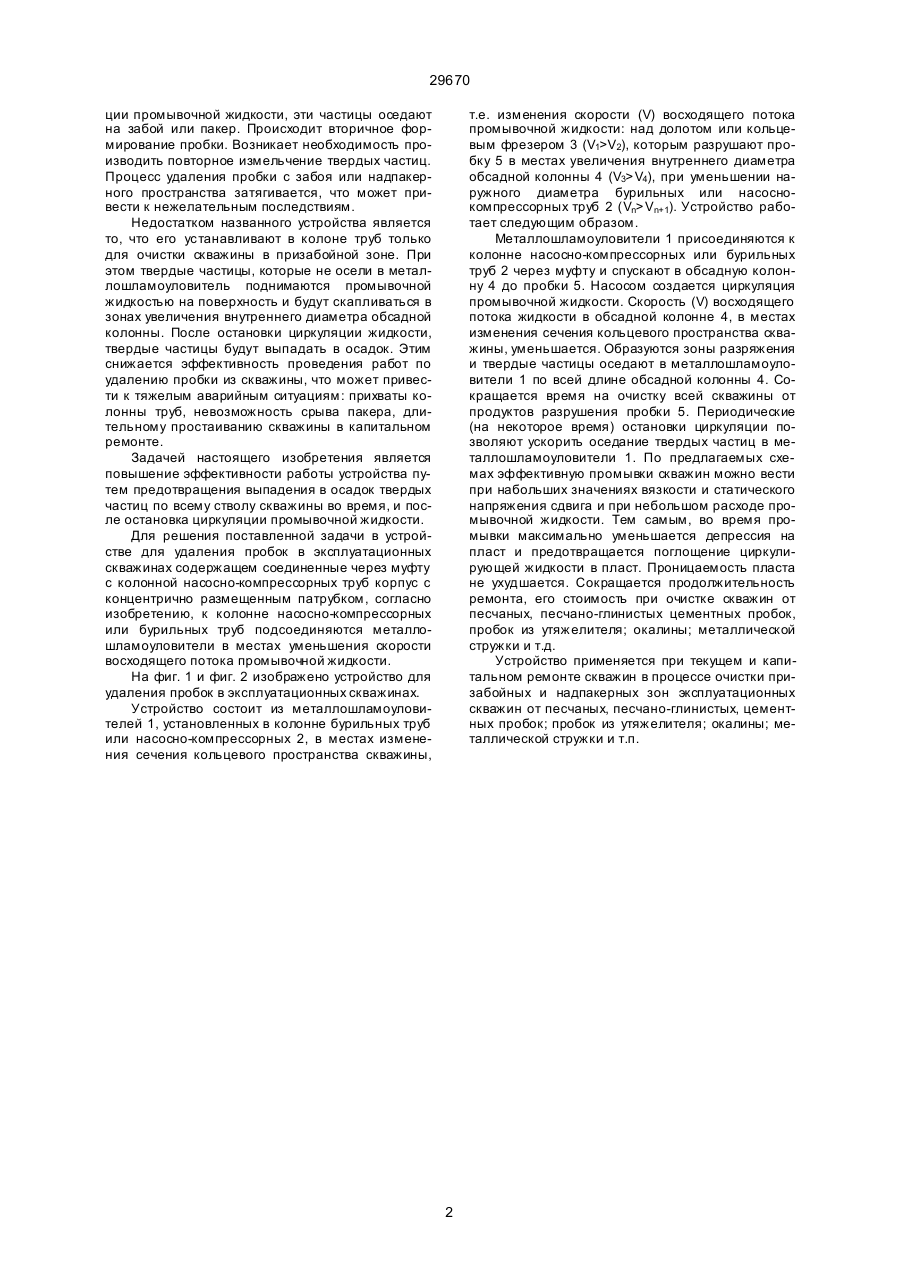

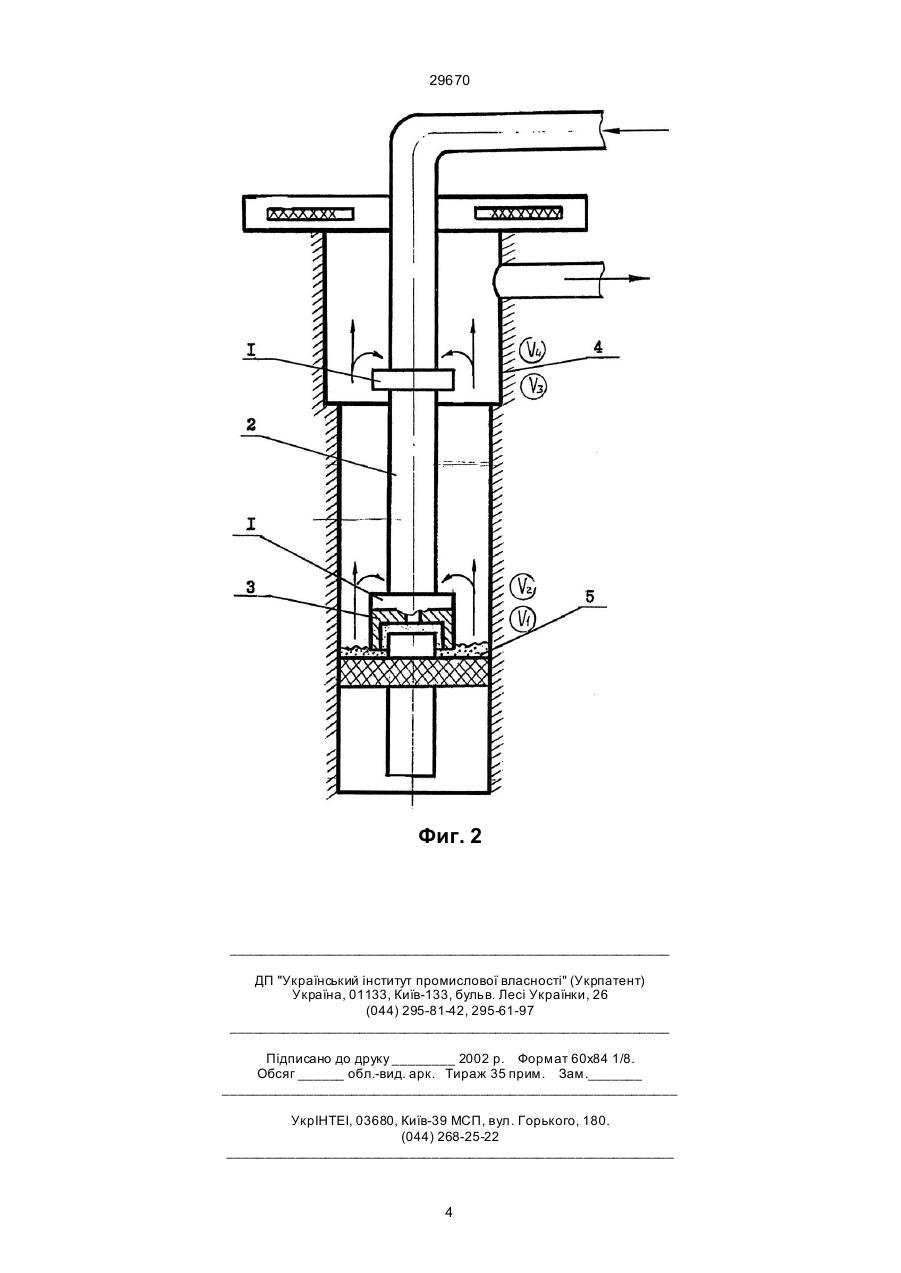

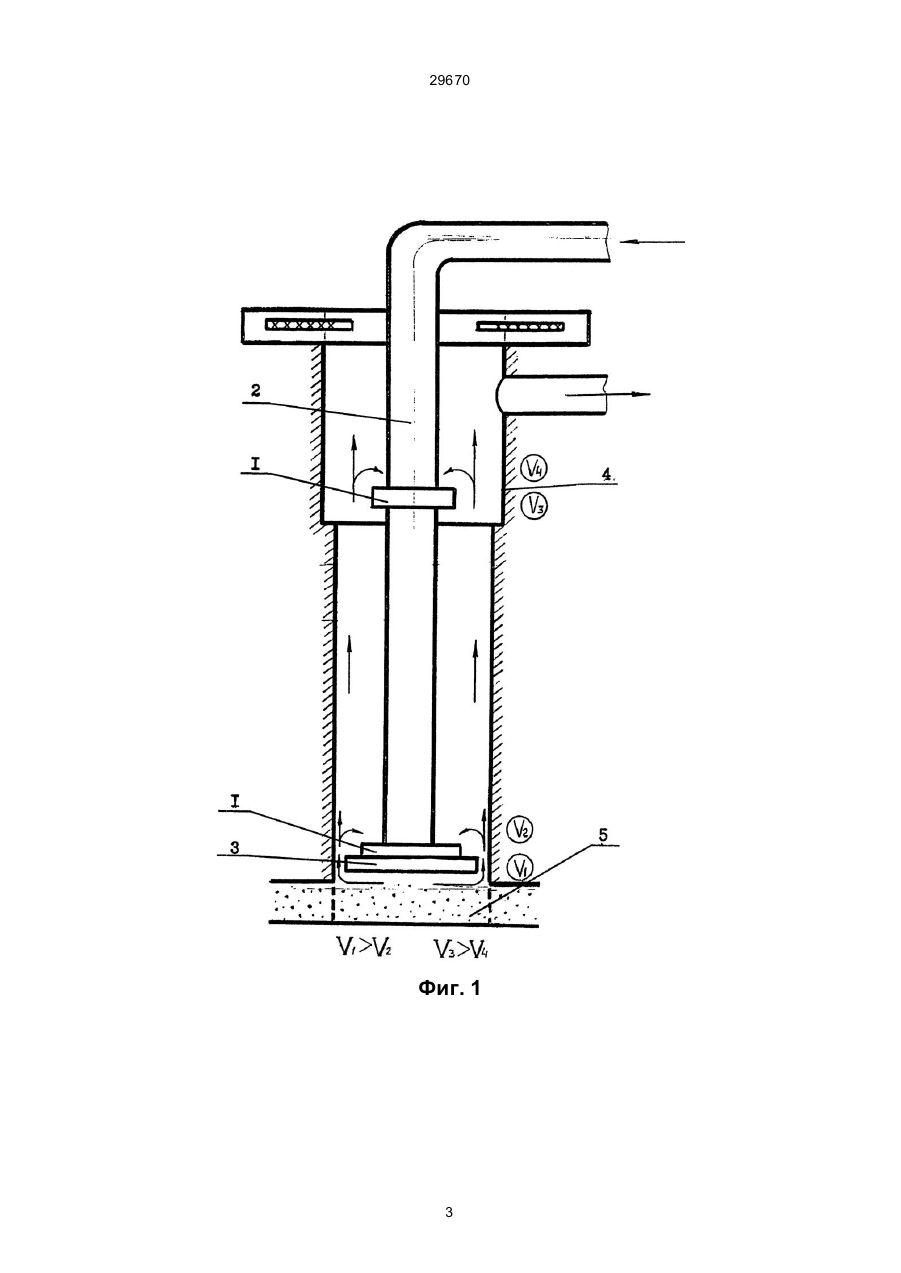

Устройство для удаления пробок в эксплуатационных скважинах, содержащее соединенные через муфту с колонной насосно-компрессорных или бурильных труб корпус с концентрично размещенным патрубком, отличающееся тем, что к колонне насосно-компрессорных или бурильных тр уб подсоединяются металлошламоуловители в местах уменьшения скорости восходящего потока промывочной жидкости. (19) (21) 96072930 (22) 22.07.1996 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Локтев Сергій Валентинович (73) АКЦІОНЕРНЕ ТОВАРИСТВО "УКРГАЗПРОМ" УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРИРОДНИХ ГАЗІВ (ДОЧІРНЄ ПІДПРИЄМСТВО) 29670 ции промывочной жидкости, эти частицы оседают на забой или пакер. Происходит вторичное формирование пробки. Возникает необходимость производить повторное измельчение твердых частиц. Процесс удаления пробки с забоя или надпакерного пространства затягивается, что может привести к нежелательным последствиям. Недостатком названного устройства является то, что его устанавливают в колоне труб только для очистки скважины в призабойной зоне. При этом твердые частицы, которые не осели в металлошламоуловитель поднимаются промывочной жидкостью на поверхность и будут скапливаться в зонах увеличения внутреннего диаметра обсадной колонны. После остановки циркуляции жидкости, твердые частицы будут выпадать в осадок. Этим снижается эффективность проведения работ по удалению пробки из скважины, что может привести к тяжелым аварийным ситуациям: прихваты колонны труб, невозможность срыва пакера, длительному простаиванию скважины в капитальном ремонте. Задачей настоящего изобретения является повышение эффективности работы устройства путем предотвращения выпадения в осадок твердых частиц по всему стволу скважины во время, и после остановка циркуляции промывочной жидкости. Для решения поставленной задачи в устройстве для удаления пробок в эксплуатационных скважинах содержащем соединенные через муфту с колонной насосно-компрессорных труб корпус с концентрично размещенным патрубком, согласно изобретению, к колонне насосно-компрессорных или бурильных труб подсоединяются металлошламоуловители в местах уменьшения скорости восходящего потока промывочной жидкости. На фиг. 1 и фиг. 2 изображено устройство для удаления пробок в эксплуатационных скважинах. Устройство состоит из металлошламоуловителей 1, установленных в колонне бурильных труб или насосно-компрессорных 2, в местах изменения сечения кольцевого пространства скважины, т.е. изменения скорости (V) восходящего потока промывочной жидкости: над долотом или кольцевым фрезером 3 (V1>V2), которым разрушают пробку 5 в местах увеличения внутреннего диаметра обсадной колонны 4 (V3>V4), при уменьшении наружного диаметра бурильных или насоснокомпрессорных труб 2 (Vn>Vn+1). Устройство работает следующим образом. Металлошламоуловители 1 присоединяются к колонне насосно-компрессорных или бурильных труб 2 через муфту и спускают в обсадную колонну 4 до пробки 5. Насосом создается циркуляция промывочной жидкости. Скорость (V) восходящего потока жидкости в обсадной колонне 4, в местах изменения сечения кольцевого пространства скважины, уменьшается. Образуются зоны разряжения и твердые частицы оседают в металлошламоуловители 1 по всей длине обсадной колонны 4. Сокращается время на очистку всей скважины от продуктов разрушения пробки 5. Периодические (на некоторое время) остановки циркуляции позволяют ускорить оседание твердых частиц в металлошламоуловители 1. По предлагаемых схемах эффективную промывки скважин можно вести при набольших значениях вязкости и статического напряжения сдвига и при небольшом расходе промывочной жидкости. Тем самым, во время промывки максимально уменьшается депрессия на пласт и предотвращается поглощение циркулирующей жидкости в пласт. Проницаемость пласта не ухудшается. Сокращается продолжительность ремонта, его стоимость при очистке скважин от песчаных, песчано-глинистых цементных пробок, пробок из утяжелителя; окалины; металлической стружки и т.д. Устройство применяется при текущем и капитальном ремонте скважин в процессе очистки призабойных и надпакерных зон эксплуатационных скважин от песчаных, песчано-глинистых, цементных пробок; пробок из утяжелителя; окалины; металлической стружки и т.п. 2 29670 Фиг. 1 3 29670 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
