Пристрій для виготовлення, наповнення та запечатування пакетів з стрічкового термосклеювального матеріалу

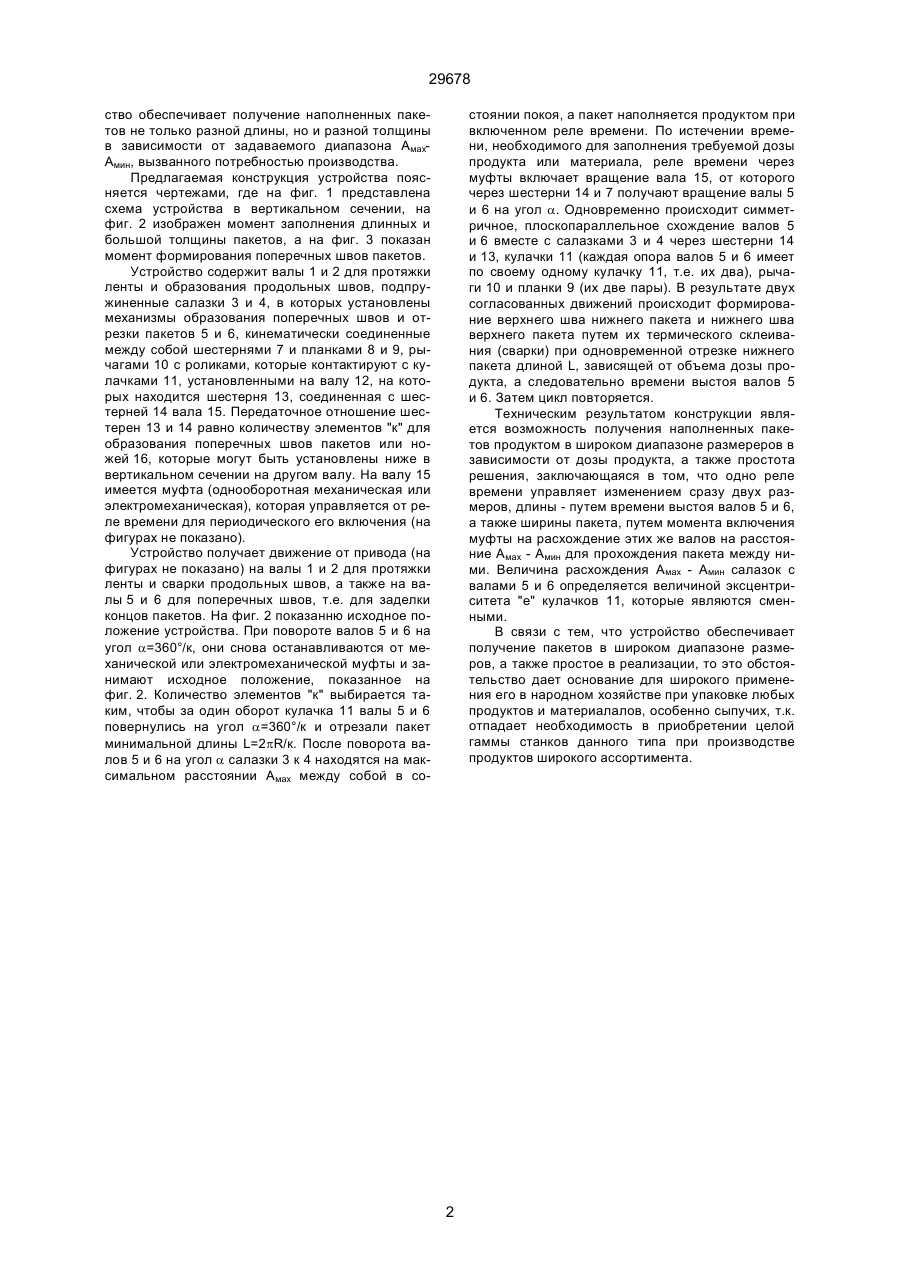

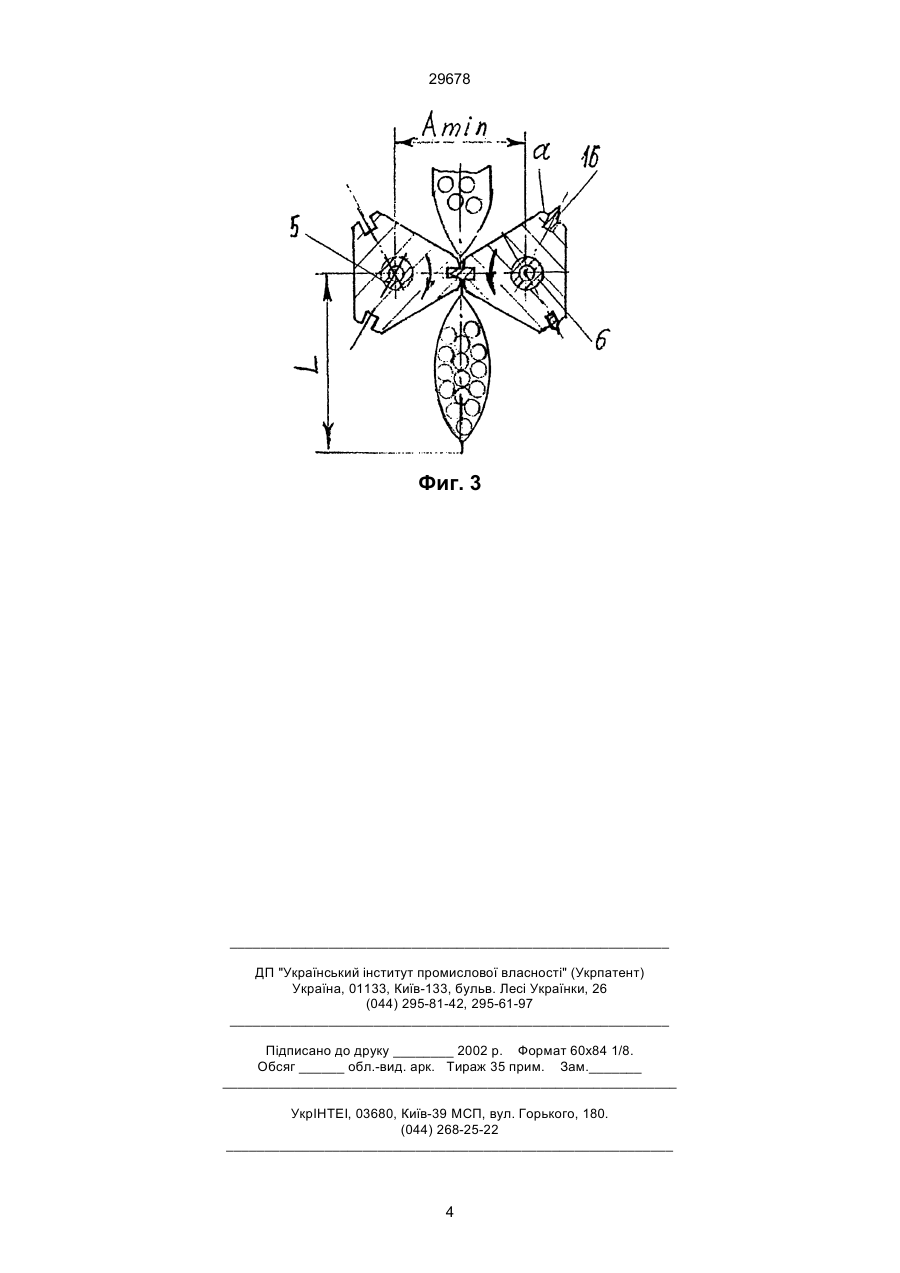

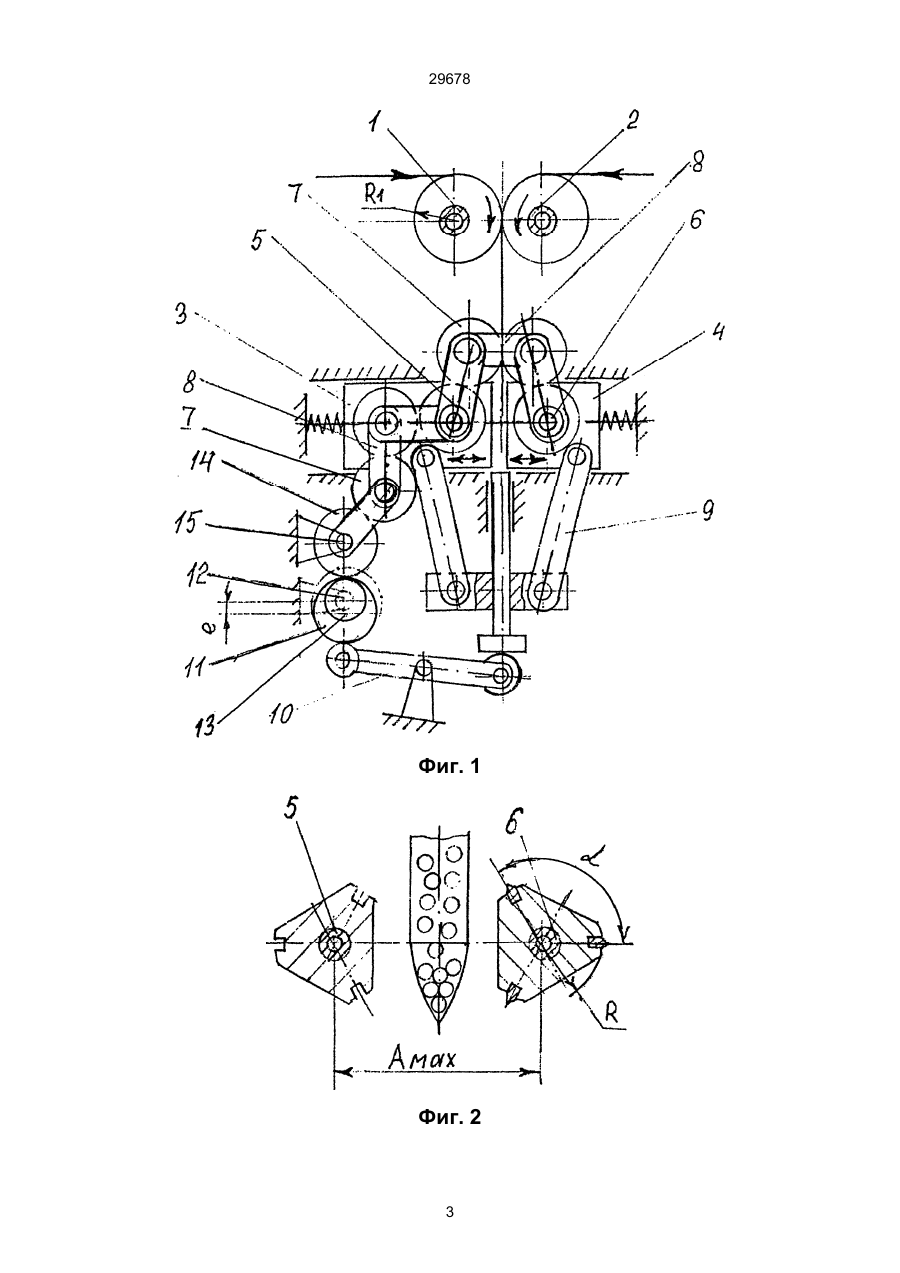

Устройство для изготовления, наполнения и запечатывания пакетов из ленточного термосклеивающегося материала, содержащее рулонодержатель, механизм образования швов, протяжные ролики и механизм регулирования длины пакета, отличающееся тем, что устройство дополнено механизмом регулирования толщины пакета 29678 стоянии покоя, а пакет наполняется продуктом при включенном реле времени. По истечении времени, необходимого для заполнения требуемой дозы продукта или материала, реле времени через муфты включает вращение вала 15, от которого через шестерни 14 и 7 получают вращение валы 5 и 6 на угол a. Одновременно происходит симметричное, плоскопараллельное схождение валов 5 и 6 вместе с салазками 3 и 4 через шестерни 14 и 13, кулачки 11 (каждая опора валов 5 и 6 имеет по своему одному кулачку 11, т.е. их два), рычаги 10 и планки 9 (их две пары). В результате двух согласованных движений происходит формирование верхнего шва нижнего пакета и нижнего шва верхнего пакета путем их термического склеивания (сварки) при одновременной отрезке нижнего пакета длиной L, зависящей от объема дозы продукта, а следовательно времени выстоя валов 5 и 6. Затем цикл повторяется. Техническим результатом конструкции является возможность получения наполненных пакетов продуктом в широком диапазоне размереров в зависимости от дозы продукта, а также простота решения, заключающаяся в том, что одно реле времени управляет изменением сразу двух размеров, длины - путем времени выстоя валов 5 и 6, а также ширины пакета, путем момента включения муфты на расхождение этих же валов на расстояние Амах - Амин для прохождения пакета между ними. Величина расхождения Амах - Амин салазок с валами 5 и 6 определяется величиной эксцентриситета "е" кулачков 11, которые являются сменными. В связи с тем, что устройство обеспечивает получение пакетов в широком диапазоне размеров, а также простое в реализации, то это обстоятельство дает основание для широкого применения его в народном хозяйстве при упаковке любых продуктов и материалалов, особенно сыпучих, т.к. отпадает необходимость в приобретении целой гаммы станков данного типа при производстве продуктов широкого ассортимента. ство обеспечивает получение наполненных пакетов не только разной длины, но и разной толщины в зависимости от задаваемого диапазона AмахАмин, вызванного потребностью производства. Предлагаемая конструкция устройства поясняется чертежами, где на фиг. 1 представлена схема устройства в вертикальном сечении, на фиг. 2 изображен момент заполнения длинных и большой толщины пакетов, а на фиг. 3 показан момент формирования поперечных швов пакетов. Устройство содержит валы 1 и 2 для протяжки ленты и образования продольных швов, подпружиненные салазки 3 и 4, в которых установлены механизмы образования поперечных швов и отрезки пакетов 5 и 6, кинематически соединенные между собой шестернями 7 и планками 8 и 9, рычагами 10 с роликами, которые контактируют с кулачками 11, установленными на валу 12, на которых находится шестерня 13, соединенная с шестерней 14 вала 15. Передаточное отношение шестерен 13 и 14 равно количеству элементов "к" для образования поперечных швов пакетов или ножей 16, которые могут быть установлены ниже в вертикальном сечении на другом валу. На валу 15 имеется муфта (однооборотная механическая или электромеханическая), которая управляется от реле времени для периодического его включения (на фигурах не показано). Устройство получает движение от привода (на фигурах не показано) на валы 1 и 2 для протяжки ленты и сварки продольных швов, а также на валы 5 и 6 для поперечных швов, т.е. для заделки концов пакетов. На фиг. 2 показанню исходное положение устройства. При повороте валов 5 и 6 на угол a=360°/к, они снова останавливаются от механической или электромеханической муфты и занимают исходное положение, показанное на фиг. 2. Количество элементов "к" выбирается таким, чтобы за один оборот кулачка 11 валы 5 и 6 повернулись на угол a=360°/к и отрезали пакет минимальной длины L=2pR/к. После поворота валов 5 и 6 на угол a салазки 3 к 4 находятся на максимальном расстоянии Амах между собой в со 2 29678 Фиг. 1 Фиг. 2 3 29678 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
